特斯拉无叶片向心流涡轮机结构

该涡轮机采用无叶片向心流的核心结构，完全区别于传统带叶片涡轮的做功逻辑，核心做功部件为一组平行排布的光滑圆盘，圆盘间保持极小的均匀间隙，依靠流体边界层的粘滞效应实现能量传递，不存在传统叶片涡轮的叶片冲击、气蚀磨损等常见问题。从实际应用场景来看，这类结构可适配多种工质工况，既可以用压缩空气、高压蒸汽作为驱动工质作为小型动力输出单元，也可接入带压水流作为微型水力发电的动力端，甚至在部分余热回收场景中，利用低压废蒸汽驱动也能获得不错的能量转换效率，尤其适合工质含少量杂质、传统叶片涡轮易出现叶片磨损卡滞的工况。

从功能特性上看，该结构没有复杂的叶片型面加工需求，核心圆盘件仅需保证端面平面度与平行度即可，整体结构紧凑，做功单元的轴向尺寸远小于同功率等级的传统叶片涡轮，运行过程中无叶片与流体的硬冲击，整机振动水平更低，噪音表现更优，同时因为没有叶片间隙的泄漏损失，在小功率、高转速工况下的能量转换效率具备一定优势。设计过程中，首先需要确定圆盘的直径与片数，这两个参数直接决定了整机的功率输出上限，圆盘直径越大、片数越多，流体与圆盘表面的接触面积越大，能够传递的扭矩越高；其次要严格控制相邻圆盘之间的间隙，间隙过大会导致边界层无法有效带动相邻圆盘转动，间隙过小则会增大流体流动阻力，反而降低整体效率，间隙值需要根据目标工质的粘度、设计流速匹配计算。

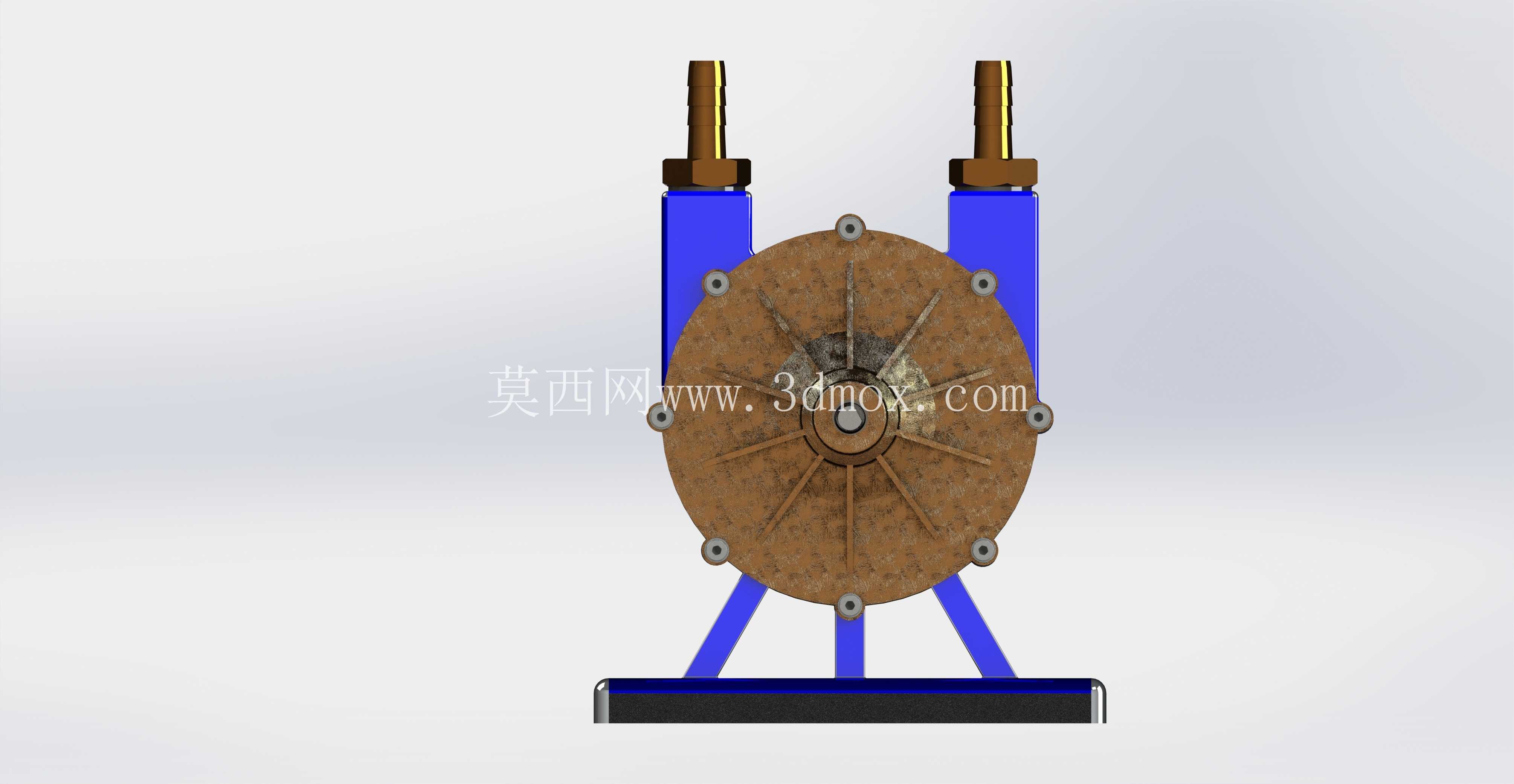

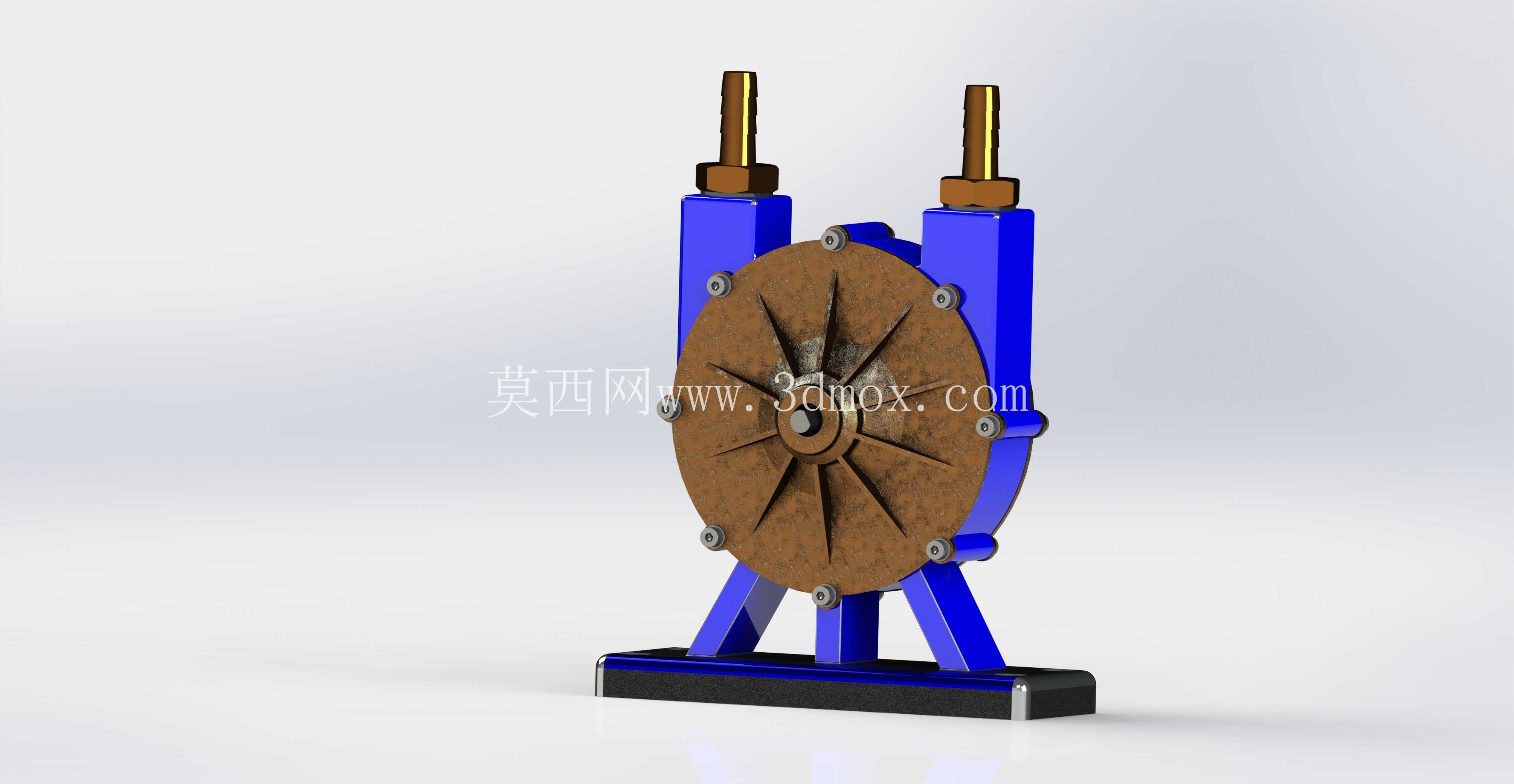

安装边界方面，整机采用立式双支撑结构，两侧的蓝色支撑立柱直接连接底部安装底座，底座为平直的矩形安装板，预留了对应的安装固定孔位，可直接通过螺栓固定在安装基础上，安装时需要保证主轴的水平度，避免圆盘组运行时出现偏磨；顶部的两个接口为工质进出接口，采用外螺纹连接形式，安装时需匹配对应通径的管路，同时做好密封处理，避免工质泄漏影响做功效率。主轴两端采用轴承支撑，设计时需要考虑高转速下的轴承润滑与散热，避免长时间高转速运行出现轴承过热失效的问题。

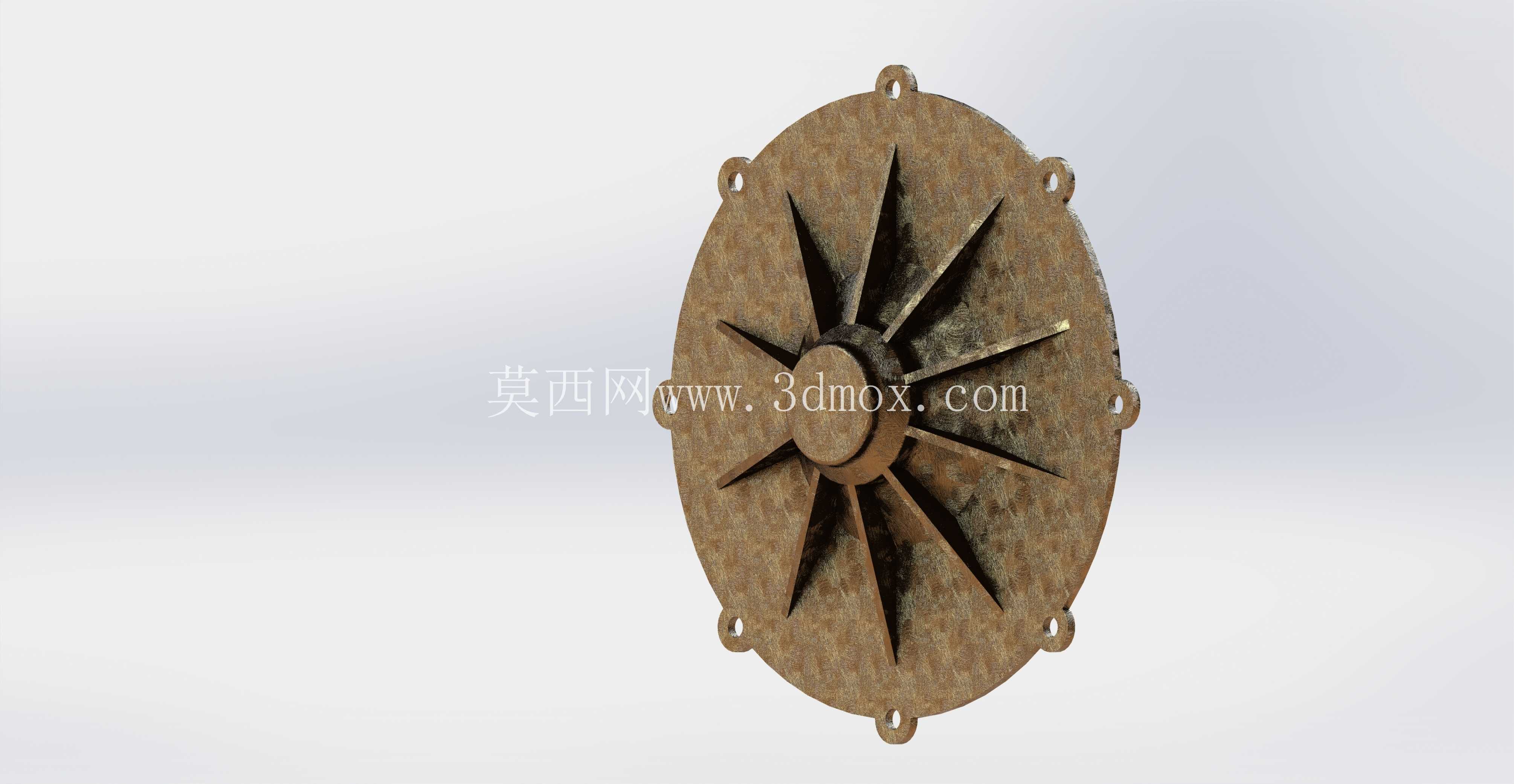

在结构细节上，圆盘组通过周向均匀布置的螺栓进行锁紧固定，保证各圆盘之间的间隙均匀一致，螺栓头部做沉头处理，避免突出圆盘表面干扰流体流动；外壳采用分体式结构，通过周向螺栓锁紧，方便后期拆解维护，清理圆盘表面积聚的工质杂质；支撑立柱采用等截面结构，既保证了足够的支撑刚度，避免高转速下出现结构共振，也尽可能减小了整机的整体重量。这类无叶片涡轮的结构特性，使其在分布式能源回收、小型动力驱动、特殊工质能量转换等场景具备独特的应用优势，建模过程中需要重点保证圆盘间隙的均匀性、主轴与圆盘的同轴度，以及进出接口的位置精度，才能准确还原其实际运行时的流体流动状态与做功特性。
