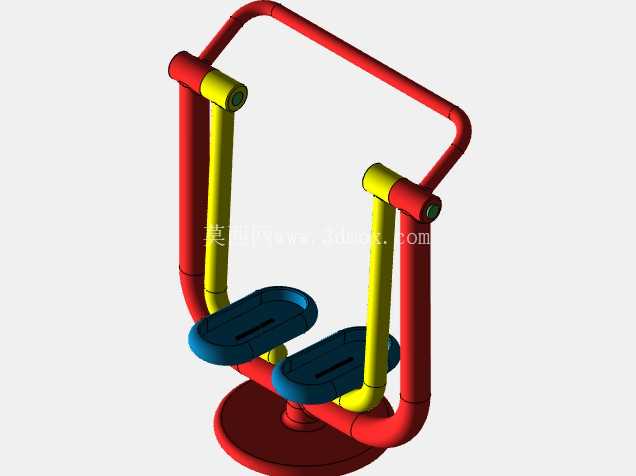

户外健身漫步机整机结构三维设计

这款漫步机是面向社区公共健身场景开发的户外器材，日常主要安装在居民小区活动区、市政公园健身角、村镇文体广场这类人员流动较大的公共区域，供不同年龄段的人群做低强度下肢有氧训练使用，相比大重量力量训练器材，它的运动轨迹平缓，对膝关节、踝关节的冲击负荷极小，即便是中老年群体也能安全使用，长期使用可有效改善下肢血液循环，增强髋部、腿部肌群的活动能力，同时兼顾一定的平衡感训练作用。

从结构设计逻辑来看，整机采用立式单柱支撑布局，底部为圆形安装底座，安装时需要在硬化地面做膨胀螺栓固定，底座直径控制在合理范围，既保证足够的支撑抗倾覆能力，又不会占用过多的公共活动空间，安装边界预留单侧不小于0.8米的活动余量即可，避免使用者运动时与周边设施发生碰撞。主支撑框架采用弯管一体成型工艺，红色涂装的主弯管从底座向上延伸后做弧形弯折，形成顶部的连接横梁，整体没有多余的拼接焊缝，既提升了结构强度，也减少了户外使用时的焊缝锈蚀隐患。

两侧的摆臂组件采用黄色彩涂管材，摆臂与主框架的连接位置设置了自润滑转动轴套，转动阻尼经过调校，既不会因为阻尼过小导致摆臂晃动幅度过大造成运动损伤，也不会因为阻尼过大增加运动阻力，摆臂的摆动角度被限制在前后35度的安全区间内，避免过度摆动带来的失衡风险。摆臂下端连接的两个蓝色踏板采用防滑凹陷设计，踏板表面做了防滑纹理处理，边缘做圆弧倒角，即便使用者穿着平底鞋、运动鞋都能稳定踩踏，不会出现侧滑风险，踏板与摆臂的连接位置同样设置了转动副，可跟随使用者的脚部姿态做小角度自适应调整，降低脚踝部位的受力。

设计过程中充分考虑了户外使用的耐候性需求，所有金属管材都做了内外喷塑处理，转动副位置加装了防尘密封圈，避免雨水、沙尘进入轴套内部造成卡滞，整机没有突出的尖锐棱角，所有管材端口都做了封盖处理，连接螺栓全部采用内六角防盗螺栓，避免公共场景下被随意拆卸。整机高度控制在1.2米左右，踏板离地高度仅12厘米，即便使用者意外失衡也能快速站稳，最大可承载120kg的使用重量，完全满足公共场景下高频次的使用需求。

从建模细节来看，所有管材的弯折半径都符合实际弯管加工的工艺要求，没有出现工艺无法实现的过小弯折半径，各个部件的连接位置都预留了足够的装配间隙，不会出现实际生产时的装配干涉问题，踏板的曲面造型完全贴合普通人的脚型轮廓，长时间踩踏也不会出现硌脚的问题。主框架的管材壁厚选用2.5mm的优质钢管，在保证整体结构刚性的前提下控制了整机重量，方便运输与现场安装，底座的安装孔位按照常规户外健身器材的安装标准设置，可适配多数现有健身场地的预留安装点位，无需额外做基础改造。
