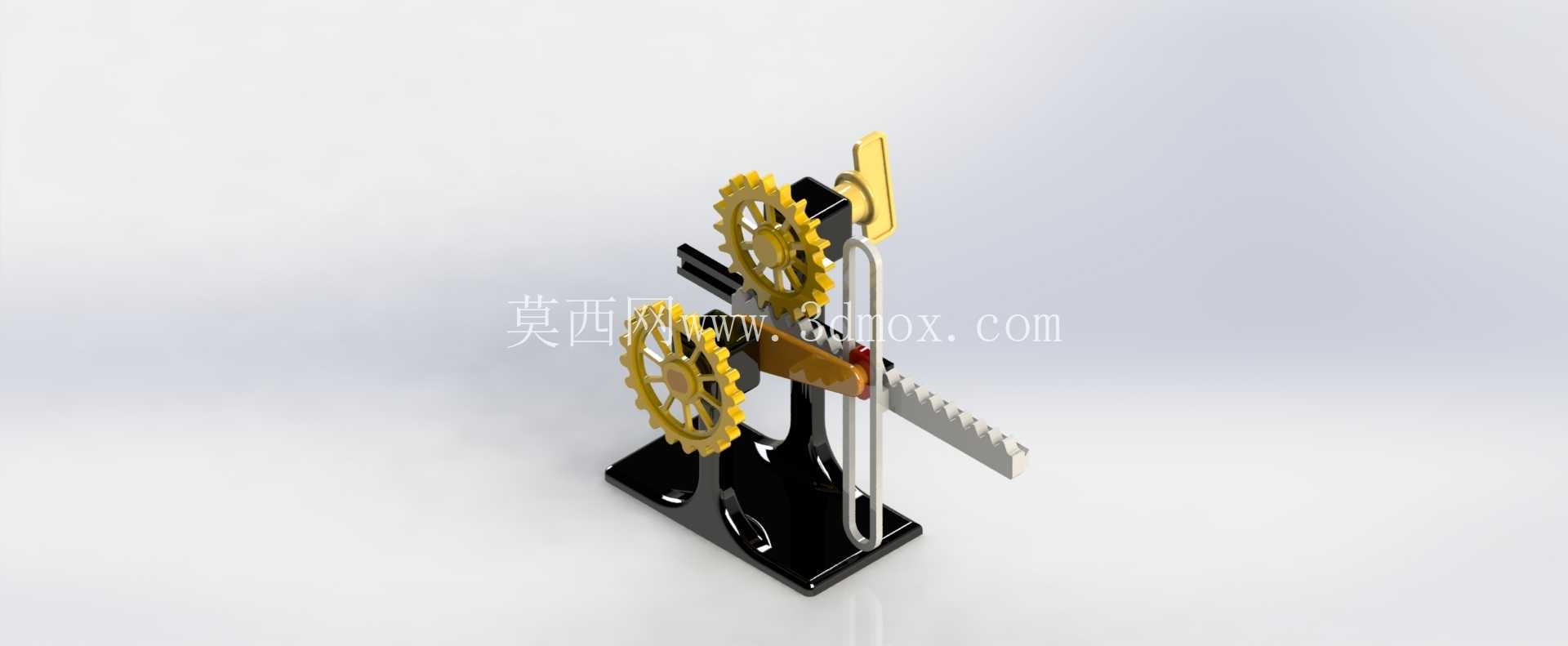

齿轮齿条联动往复传动演示装置

这套齿轮齿条组合传动结构，常被用于教学演示场景与小型自动化设备的直线驱动单元设计参考，核心功能是将齿轮的连续旋转运动，通过啮合副转换为齿条的直线往复输出，在轻工自动化送料、小型工位切换机构、教学实验台的传动模块中都能见到同类结构的应用。从实际使用场景来看，这类结构不需要复杂的电控程序配合，纯机械啮合即可实现稳定的运动转换，在一些对可靠性要求高、电控部署空间有限的小型工位上，相比丝杆传动、皮带传动的方案，它的结构更直观，维护时只需要检查齿面磨损情况即可，不需要频繁调整张紧度或者润滑密封件。

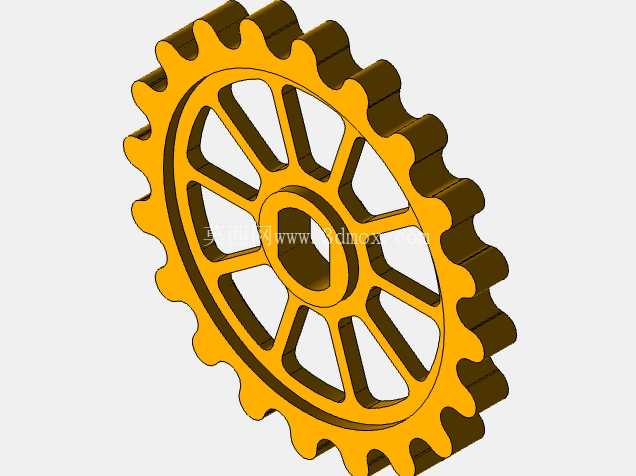

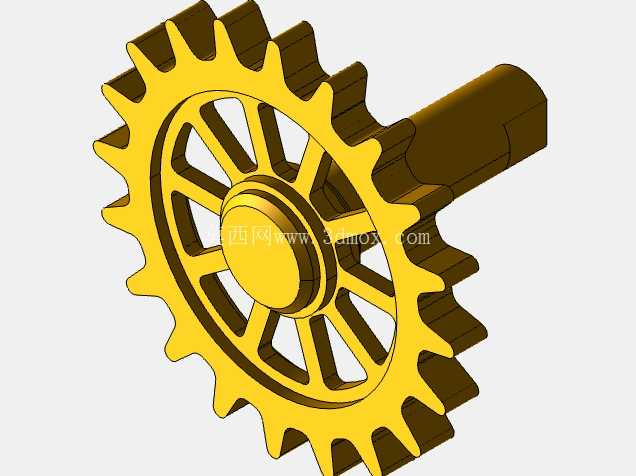

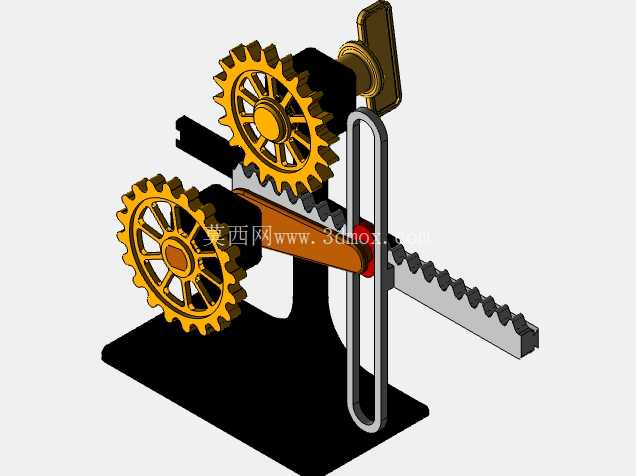

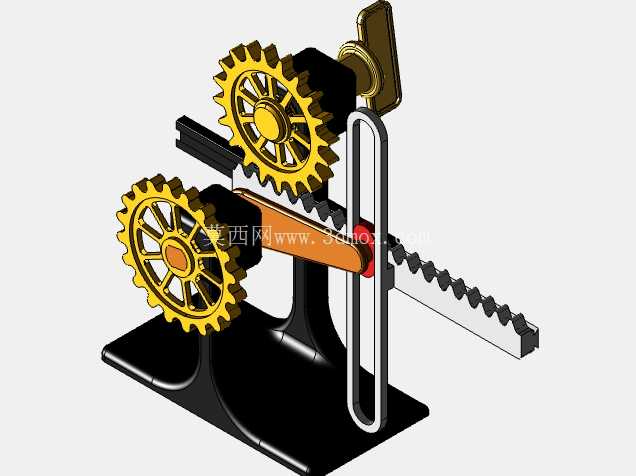

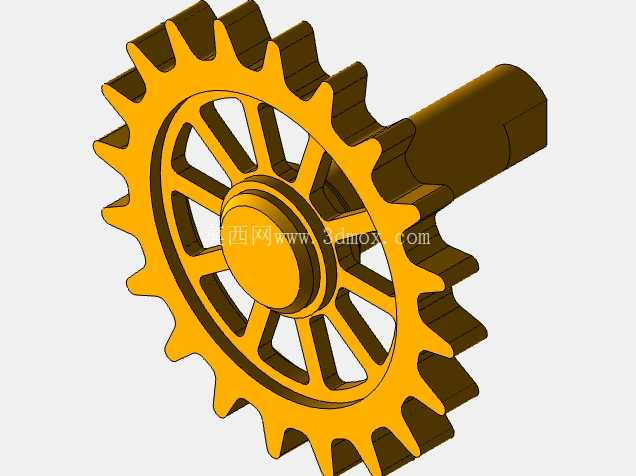

设计层面上，这套结构采用了双联齿轮的布局，主动轮输入扭矩后通过同轴的小齿轮与齿条啮合，同时搭配了导向杆约束齿条的运动路径，避免齿条在往复运动中出现偏摆、卡滞的问题。底座采用了一体式支撑结构，两个齿轮的支撑轴都固定在底座的立板上，轴孔的同轴度公差控制在0.02mm以内，保证齿轮转动时不会出现径向窜动，降低齿面的偏磨风险。齿条的行程设计预留了两端的限位余量，不会出现齿轮与齿条脱啮的情况，手动驱动上部的摇柄时，整个传动过程的阻力均匀，没有死点位置，摇柄的力臂长度经过匹配，单手操作即可带动齿条完成全行程移动，适合作为机械原理课程的演示教具，让学习者直观理解旋转运动转直线运动的啮合逻辑。

从安装边界来看，整套结构的底座安装孔位采用对称布局，四个固定孔分布在底座四角，可以直接通过M4螺栓固定在标准铝型材工作台面上，不需要额外制作转接板。整体外轮廓的宽度不超过120mm，长度方向在齿条完全伸出时总长度为210mm，缩回状态下长度为140mm，垂直方向的高度为160mm，占用的安装空间很小，既可以单独作为演示单元使用，也可以集成到小型自动化设备的送料模块中，作为短行程直线驱动的执行端。齿形采用标准渐开线直齿设计，模数为1，压力角20度，属于通用标准齿形，后期如果出现齿面磨损，替换配件不需要单独开模，直接采购标准齿轮齿条即可完成维护，降低了后期的使用成本。

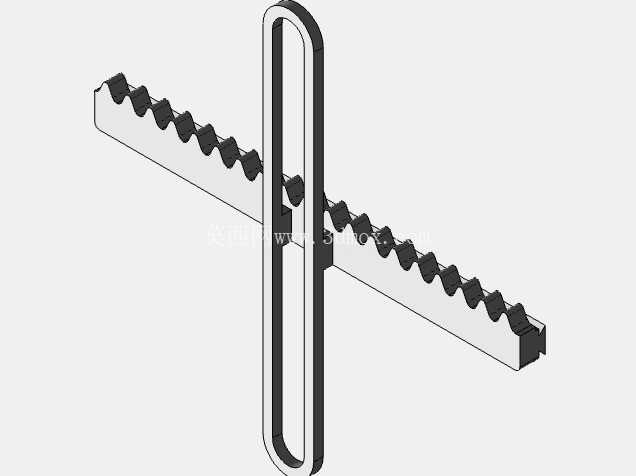

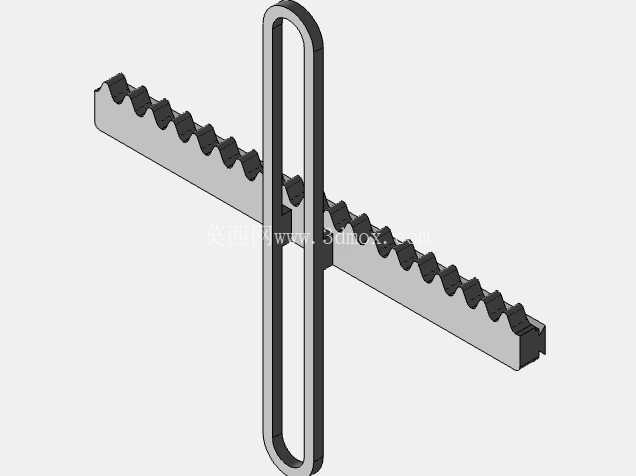

结构细节上，导向杆采用光滑圆钢材质，与齿条上的导向孔采用间隙配合，配合间隙控制在0.01-0.03mm之间，既保证齿条滑动顺畅，又不会出现径向晃动。齿轮与轴之间采用平键连接，传递扭矩时不会出现相对滑动，摇柄与主动轴的连接位置设置了轴肩定位，保证摇柄转动时不会出现轴向窜动。底座的立板与底板之间采用直角加强结构，承受齿轮啮合的径向力时不会出现变形，长期使用也能保证轴孔的位置精度。在实际选型参考时，这套结构的传动比经过匹配，主动轮转动一圈，齿条的直线移动距离为62.8mm，适合需要精确控制直线进给量的小型工位，比如标签粘贴工位的送料动作、小型零件的工位推送动作，都可以参考这套结构的参数进行适配设计，不需要重新计算齿形参数与啮合间隙，只需要根据实际需要的行程调整齿条长度即可。

另外，这套结构的外露运动部件没有尖锐棱角，所有齿轮的齿端都做了倒角处理，作为教学使用时不会划伤操作者，安全性符合教学教具的设计要求。表面处理上，支撑结构采用黑色喷塑工艺，齿轮采用醒目的黄色涂装，运动过程中可以清晰观察到齿轮的转动与齿条的移动对应关系，演示时的视觉辨识度很高，方便学习者快速理解传动逻辑。
