家用电热水壶逆向结构三维数模

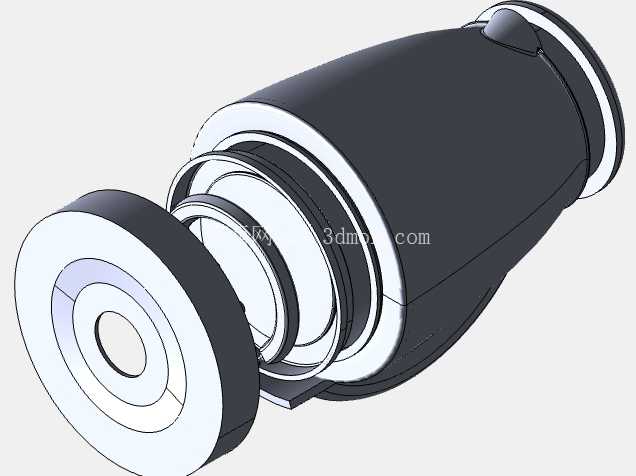

本次呈现的电热水壶结构数模，是基于实体样件逆向测绘完成的完整结构方案，覆盖壶身主体、底座耦合结构、手柄安装位、内胆限位结构等全部装配关联部位，可直接对接压铸模具开发、结构验证、装配干涉检查等实际工程环节。从实际应用场景来看，该结构适配主流家用1.5L-1.8L容量段的电热水壶产品，面向民用小家电生产制造领域，可支撑产品开模前的结构校核、模具分型面确认、装配公差匹配等核心工作，也可作为同类小家电逆向设计的参考基准，帮助结构工程师快速梳理壶类产品的壁厚分布、卡扣位置、密封槽设计等核心结构要点。

从功能特性维度拆解，该数模完整还原了电热水壶的核心结构逻辑：壶身采用流线型收腰设计，既兼顾手持握持的人机工程学弧度，也满足压铸成型时的拔模角度要求，壶口位置做了外翻卷边结构，既可以提升倒水时的水流聚拢效果，避免散流溅水，也能在卷边内部嵌入密封胶圈，实现壶身与上盖的配合密封；底座耦合位置做了多层阶梯嵌套结构，最外层为壶身底部的支撑圈，放置时可与桌面底座形成稳定的面接触，避免放置偏移，中间层为走线限位槽，可规整内部加热组件的供电线路，避免线路挤压磨损，最内层为加热盘安装位，预留了加热盘的固定卡扣位置与温控器的安装避让空间，可直接适配市面主流的STRIX温控器安装尺寸，无需额外做结构调整。

设计思路上，该逆向建模全程遵循压铸成型的工艺约束，壶身主体的壁厚控制在1.2mm-1.8mm区间，壁厚过渡位置采用R2-R5的圆角顺滑衔接，避免压铸过程中出现缩痕、填充不足等成型缺陷；所有卡扣结构的拔模角度统一设置为1.5°，既保证开模时的顺利脱模，也能保证卡扣装配后的卡紧力满足日常使用的拉扯强度要求；手柄安装位置预留了3个螺丝柱孔位，孔位周边做了加厚筋位处理，避免螺丝锁附时出现柱位开裂的问题，筋位厚度控制在壁厚的0.6倍，防止筋位位置出现表面缩水痕，影响产品外观质量。

从外形尺寸与安装边界来看，该数模还原的壶身总高度约220mm，壶身最大直径约150mm，底座安装面的直径约130mm，壶口内径约85mm，可适配直径80mm的壶盖组件；壶身底部的耦合器安装位中心与壶身中心的同轴度公差控制在0.2mm以内，保证壶身放置到底座上时耦合器可以精准对接，不会出现接触不良的问题；壶身内部的水位线最高位置距离壶口的安全距离预留了35mm，避免水沸腾时溢出壶外，触发用电安全风险；手柄安装后的外凸距离控制在60mm，握持时的重心落在手掌中心位置，提拿倒水时不会出现重心偏移费力的问题。

在结构细节处理上，该数模还原了壶身内部的蒸汽通道走向，蒸汽从壶内通过壶把位置的隐藏通道直达底座温控器，通道的截面尺寸做了等截面设计，保证蒸汽流通速度稳定，触发温控器跳断的时间符合国标要求的水开后30秒内自动断电；壶嘴位置做了内置的滤网安装槽，槽宽2mm，可插入不锈钢滤网，过滤水中的杂质，安装槽的位置与壶嘴出水方向对齐，不会影响水流的通过效率；壶身底部的走线位置做了压线片的安装位，可通过螺丝固定压线片，将电源线牢牢固定在壶身内部，避免用户拉扯电源线时将线从接线端子处拉脱，引发用电安全隐患。整个数模的所有装配面都做了公差匹配设计，间隙配合位置预留0.1mm-0.2mm的装配间隙，过盈配合位置预留0.05mm的压装余量，可直接用于后续的模具加工与产品试产环节，无需做大规模的结构调整。
