C型螺旋夹紧工装结构设计方案

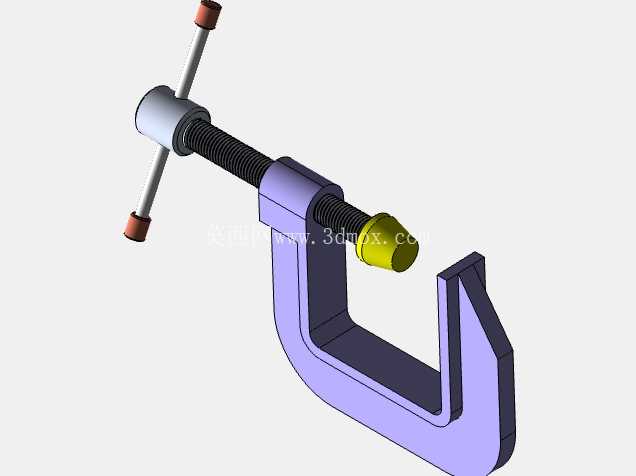

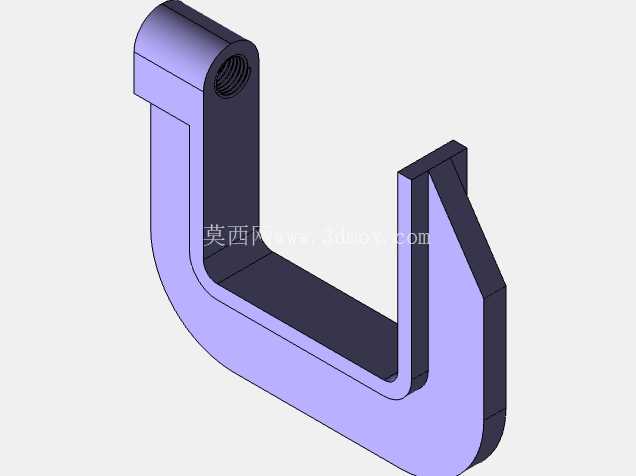

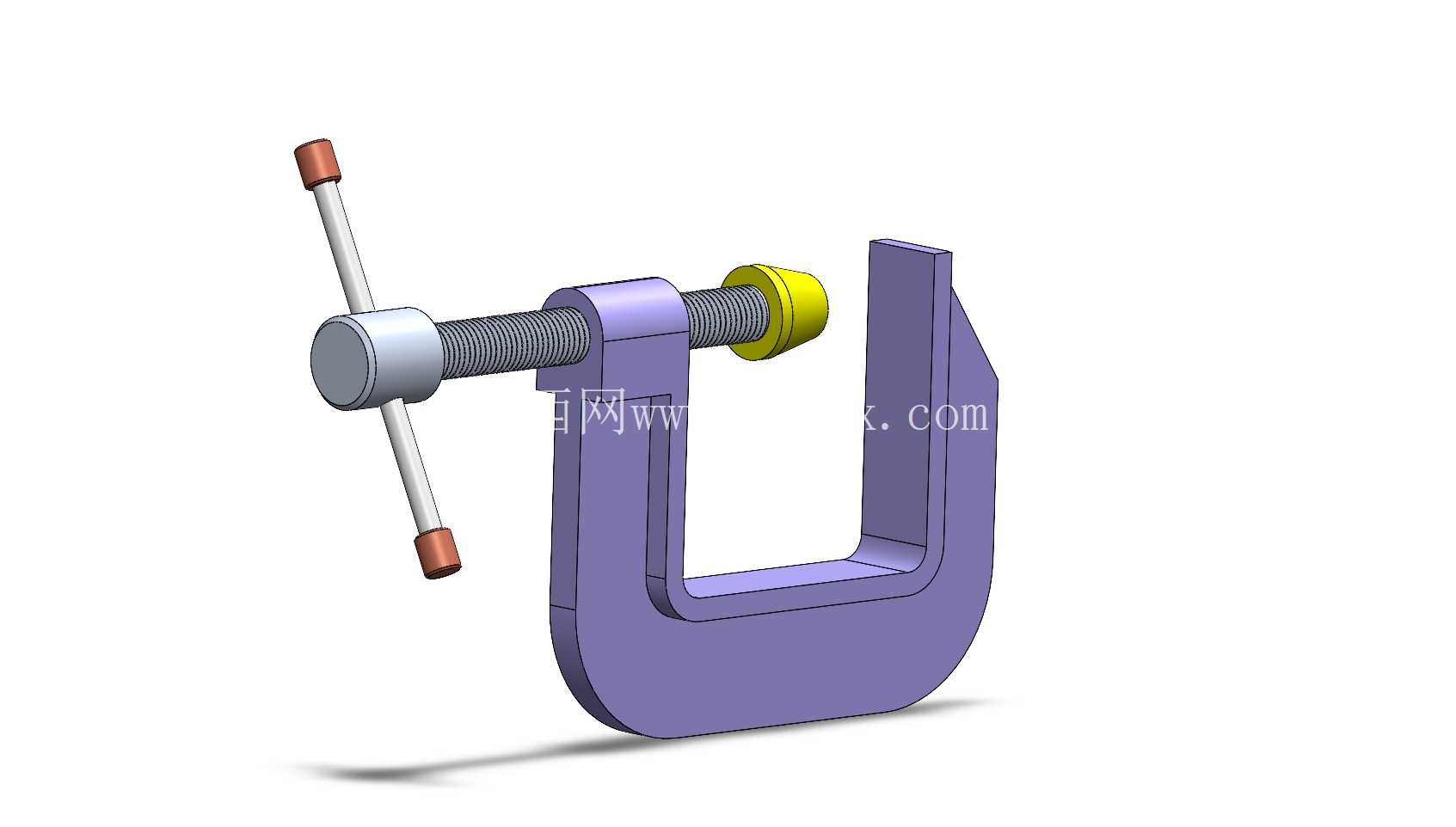

　　在金属加工、装配维修、小型构件组对的现场场景里，这类C型螺旋夹紧件的使用频率远超多数专用工装，不管是钣金焊接时的拼点定位、管材切割时的工件固定、非金属材料粘接时的施压保压，还是多工序流转中的临时装夹，它都能凭借极简的结构完成可靠的夹持作业，不需要配套复杂的动力源，纯手动操作就能适配绝大多数零散作业的装夹需求。从结构设计逻辑来看，整体采用开式C形框架作为承载主体，框架截面做了等强度过渡设计，开口侧的受力臂与闭合端的连接臂平滑过渡，避免应力集中在弯折拐角处，框架材质选用常见的铸铁或中碳钢锻件，兼顾刚性与抗形变能力，在额定夹持行程内不会出现框架张口变形导致的夹持力衰减。

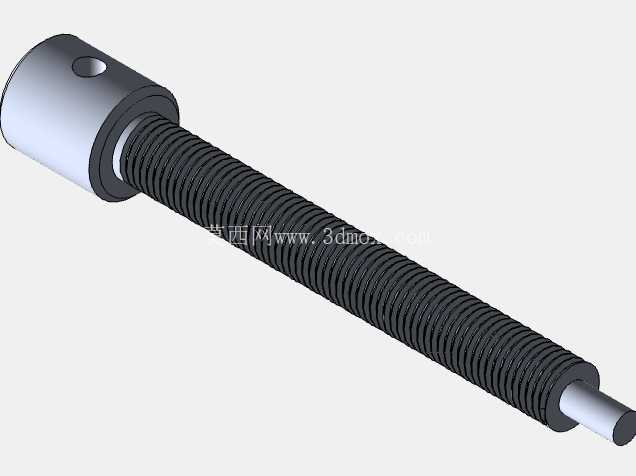

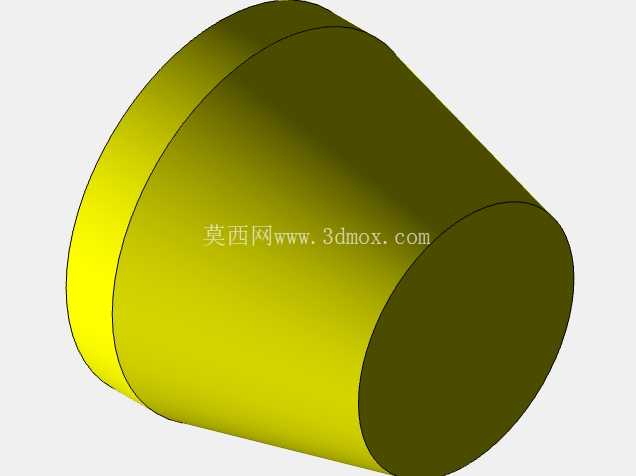

　　核心的施力部件采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长时间反复旋拧也不会出现滑牙问题，螺杆的一端配套T型转动手柄，手柄两端做了防滑的铜质端头，操作人员握持时可以借助杠杆力轻松旋紧，不需要额外配套加力杆就能输出足够的夹持力；螺杆的夹持端配套了可自由转动的平压垫，压垫与螺杆端面采用小间隙的活动连接，旋紧过程中压垫不会随螺杆同步转动，避免压垫旋转刮伤工件表面，同时能保证压垫端面与工件被夹持面完全贴合，不会出现点接触导致的压痕或者夹持打滑。

　　从安装与尺寸边界来看，这类C型夹的核心参数是最大开口深度与最大夹持行程，常规手动款的开口深度从几十毫米到上百毫米不等，夹持行程匹配开口深度做对应设计，整体外形没有突出的尖锐棱角，框架外侧做了圆弧过渡处理，不管是固定在工作台面上使用，还是手持移动作业，都不会出现剐蹭操作人员或者周边工件的问题；框架的固定夹持面与活动压垫的端面保持严格的平行度公差，夹持过程中不会出现工件被挤偏翘起的问题，对于厚度差异不大的工件，不需要额外调整垫铁就能直接装夹，作业准备时间极短。

　　在实际使用场景中，它不需要像气动、液压夹具那样提前布置管路或者线路，拿到作业现场就能直接使用，对于小批量多品种的加工场景，比如五金维修门店的零散工件装夹、实训车间的金工实习作业、户外现场的应急维修装配，这种纯机械结构的夹紧件几乎不会出现故障，日常维护只需要定期给螺纹部分涂抹润滑脂，就能保证长时间的旋拧顺畅，不会因为锈蚀或者杂物卡滞导致操作费力。设计过程中需要重点校核C形框架的抗弯强度，当螺杆输出最大夹持力时，框架开口端的形变量需要控制在允许范围内，避免长期满载使用后框架出现塑性变形，导致开口张开无法继续使用；螺杆的行程设计需要预留一定的安全余量，避免旋到行程极限后出现螺纹脱扣的问题，压垫的活动间隙也要控制在合理范围，间隙过大会导致压垫歪斜，间隙过小则会在压垫贴合工件时出现卡滞，无法自动调整贴合角度。不同于专用工装只能适配单一工件，这种C型夹紧结构的通用性极强，配合不同形状的压头附件，还能完成圆管、异形件的夹持作业，甚至在多件叠装粘接时，还能作为施压工具提供持续稳定的压力，保证粘接面完全贴合，不会因为压力不均出现粘接缝隙。
