铣床钻床用工件压紧固定夹具结构

在常规铣削、钻削、镗削等机加工工序里，工件装夹的可靠性直接决定加工精度与操作安全，这类侧压式压紧夹具正是针对小型机床工作台T型槽安装场景设计的快速夹紧构件，区别于传统的螺旋压板组合，它的操作逻辑更适配小批量多工位的频繁换件需求。从实际应用场景来看，这类夹具常布置在小型立式铣床、台钻、轻型数控铣床的工作台边缘，针对小型板类、轴类、异形结构件的侧面压紧固定，尤其适合加工过程中刀具需要从工件上方走刀、无法在工件正上方布置压板的工况，避免传统压板干涉刀具路径的问题。

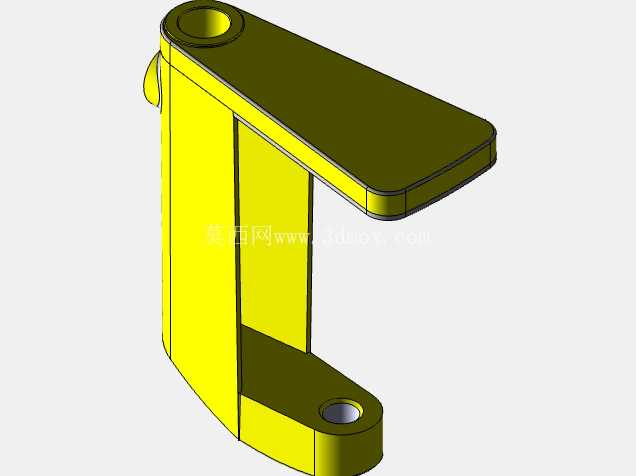

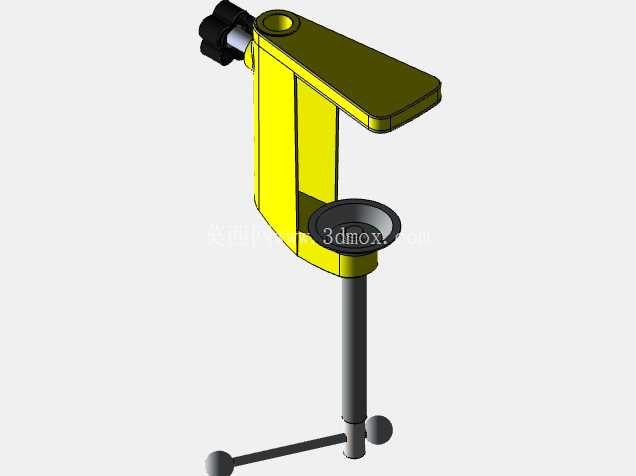

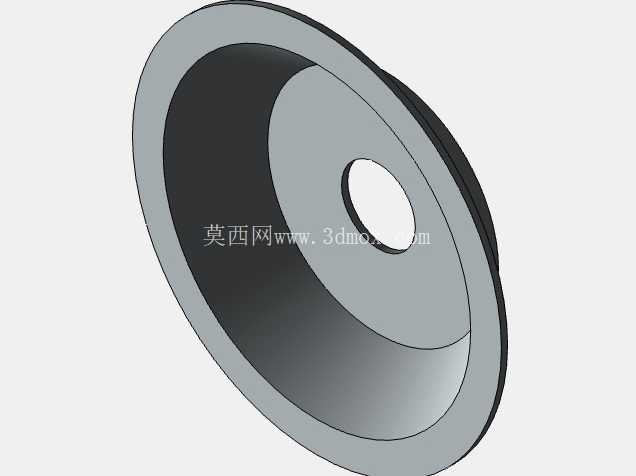

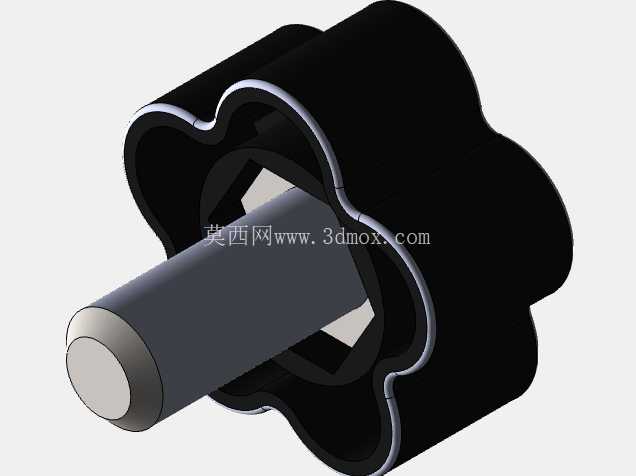

从功能特性上拆解，该夹具依靠垂直立柱作为支撑主体，上部的偏心压臂是核心施力构件，扳动压臂即可通过偏心结构快速完成压紧与松脱动作，相比传统需要反复拧动螺母的螺旋压板，单件装夹的操作时间能缩短60%以上，压臂末端的圆形压头采用大接触面设计，压紧时不会在工件表面留下明显压痕，也能避免局部压强过大导致薄壁工件变形。下部的支撑座直接贴合工作台面，立柱与支撑座采用可升降调节结构，能根据被夹紧工件的高度调整压臂的垂直位置，适配不同厚度尺寸的工件装夹需求，侧面的锁紧旋钮用于固定立柱调整后的高度，避免加工过程中立柱下滑导致夹紧失效。

设计思路上，整个构件优先考虑装夹效率与安装适配性，主体支撑结构采用矩形截面的立柱设计，相比圆柱立柱抗扭转性能更强，在承受较大切削侧向力时不会发生偏转；压臂的偏心行程经过合理匹配，既保证足够的压紧行程补偿工件尺寸公差，也不会因为行程过大导致操作费力；压头位置设计成可小角度摆动的结构，能自动适配工件被压紧面的微小角度偏差，保证压紧面完全贴合，避免点接触导致的夹紧力不足。安装边界方面，该夹具的底座完全适配机床工作台标准T型槽尺寸，可通过T型螺栓直接固定在工作台的任意槽位，不需要额外改造工作台面；立柱的升降行程覆盖常规小型工件0到120毫米的装夹高度需求，压臂的水平伸出长度满足距离安装位80毫米范围内的工件压紧需求，整体安装后占用工作台面积极小，可多台并排布置实现多工件同时装夹，提升批量加工的效率。

从实际使用的细节来看，夹具的所有受力部件均采用钢材制作，关键的偏心转轴部位经过热处理强化，长期反复扳动也不会出现磨损松旷；压臂的操作端设计了加长力臂，操作人员仅需单手即可完成锁紧与松开动作，不需要借助额外扳手；底座与工作台接触的面经过精磨处理，安装后不会因为切削振动发生移位，立柱与底座的配合间隙控制在合理范围，调整高度时滑动顺畅无卡滞，锁紧后无窜动间隙。这类夹具的应用，能有效降低小型机加工工序的装夹辅助时间，同时避免传统装夹方式容易出现的工件松动、压伤工件、刀具干涉等问题，是小型机加工工位非常实用的工装构件。
