立式缩版真空成型设备结构设计

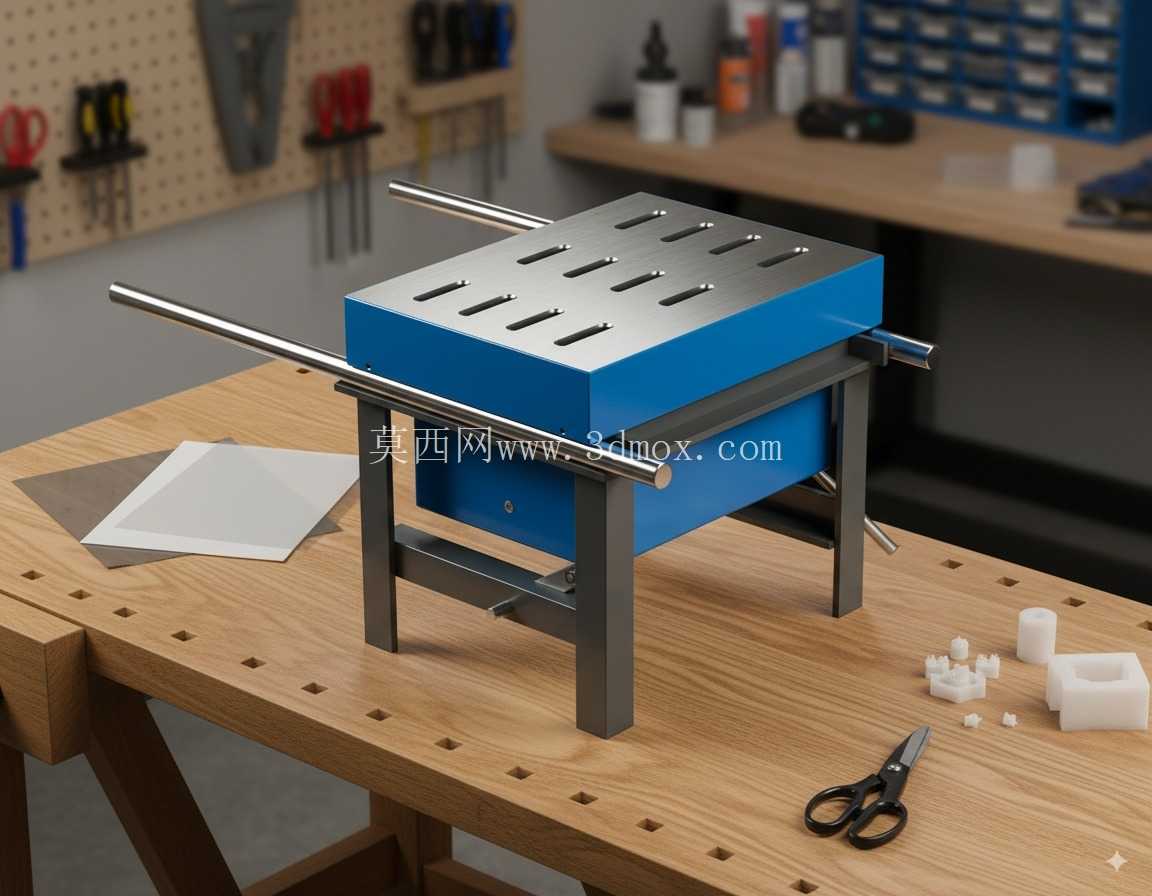

这款缩小版立式真空成型设备，主要面向小批量样件试制、教学实训、手工爱好者工作室这类场景设计，区别于工业产线用的大型连续式真空成型机，它的占地尺寸控制在可放置于常规木工工作台的范围，整机框架采用方管焊接结构，底部四个支脚做了平面铣平处理，放置时不需要额外调平脚杯就能保证工作台面的水平度，支脚间距预留了常规台钳的安装空间，必要时可以直接固定在工作台面上避免成型过程中设备移位。

设备核心的成型台面采用带阵列长槽孔的钢板加工，槽孔的宽度经过匹配计算，既能保证0.5-3mm厚度的热塑性板材在加热软化后抽气时的气流导通效率，又不会因为开孔过大导致板材被吸入孔内留下压痕，台面下方的密封腔做了圆角过渡处理，没有气流死区，抽气时可以在3秒内达到额定真空度，避免板材冷却后成型不到位。台面两侧伸出的光杆导轨是用来固定加热片夹持架的，导轨的直线度控制在0.1mm/m以内，加热架可以沿着导轨前后滑动，不需要手动挪动加热装置，滑动到位后有弹簧定位销自动锁止，避免加热过程中架体移位导致板材局部加热过度。

设备下部的箱体集成了真空通路和手动脱模机构，箱体侧面预留了标准真空快插接口，可以匹配市面上常见的小型旋片式真空泵，不需要额外定制转接接头。箱体内部的脱模顶杆采用均匀排布设计，顶出行程设置为50mm，刚好可以把成型完成后的制件从型模上顶出，不会因为顶出行程过大导致制件变形，顶杆的驱动采用手动杠杆结构，不需要外接气源或者电源，在没有配套动力的实训场景下也能正常操作。

从设计思路上看，这款缩版设备没有照搬工业级设备的复杂气动、电控结构，所有操作环节都采用手动机械结构实现，一方面降低了设备本身的制造成本，另一方面也减少了故障点，对于教学场景来说，学员可以直观看到真空成型的完整流程，不需要排查复杂的电路气路故障。设备的安装边界也做了充分考虑，整机最大外轮廓尺寸控制在长600mm、宽400mm、高350mm以内，不需要专门的设备安装基础，只要是承重不低于50kg的平整工作台都可以放置，外接管路只有一根真空管，连接真空泵之后就可以投入使用，不需要复杂的布线走管。

在实际使用场景中，这款设备可以完成ABS、PS、PVC等常见热塑性板材的吸塑成型，适合制作产品包装泡壳、小型手板外壳、教学演示模型这类小尺寸制件，成型时只需要把板材固定在台面上方的压框上，滑动加热架到板材上方加热到软化温度，移开加热架后立刻启动真空抽气，板材就会被大气压压贴在台面放置的模具上，冷却后扳动脱模杠杆就可以取出制件，整个操作流程单人即可完成，不需要额外辅助人员。台面的长槽孔设计也兼顾了不同尺寸模具的放置需求，不管是整体式模具还是分体式组合模具，只要底部平面度达标，都可以在台面上获得足够的抽气吸力，不需要针对特定模具单独做密封处理，降低了配套模具的制作门槛。

设备的框架焊接后做了去应力处理，长期使用不会因为焊接应力释放导致台面倾斜，所有外露的金属部件都做了喷塑处理，耐磨损且不容易锈蚀，导轨表面做了硬铬镀层，长期滑动也不会出现卡顿或者锈迹。压框采用快速夹钳固定，锁紧和松开的操作都可以在一秒内完成，不需要拧动螺栓，提升了小批量制作时的操作效率，夹钳的压紧力经过调校，既可以保证加热软化后的板材不会被气压顶开漏气，又不会因为压紧力过大导致板材边缘被压裂。
