多缸内燃机曲柄气门传动组结构

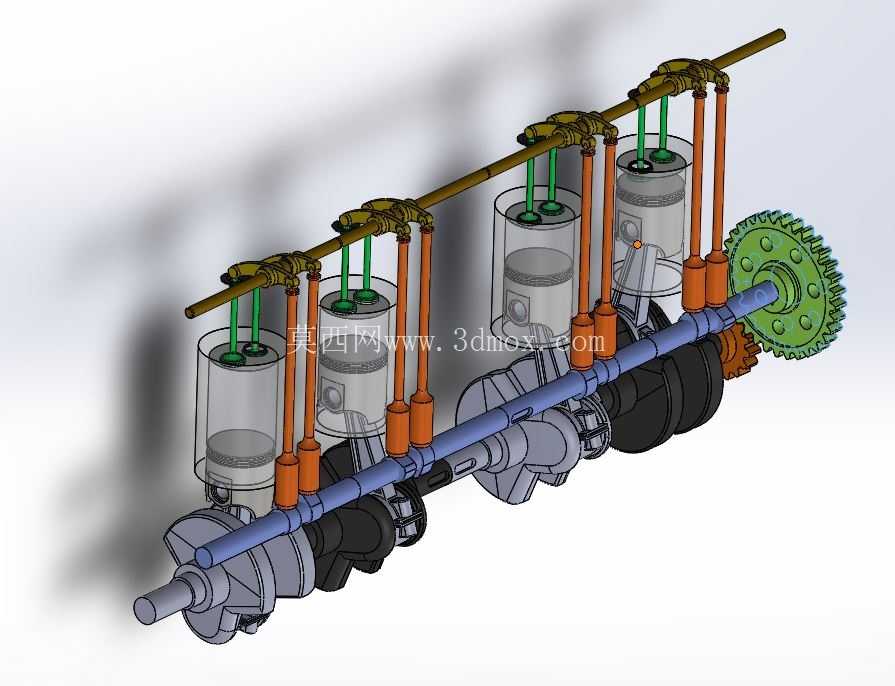

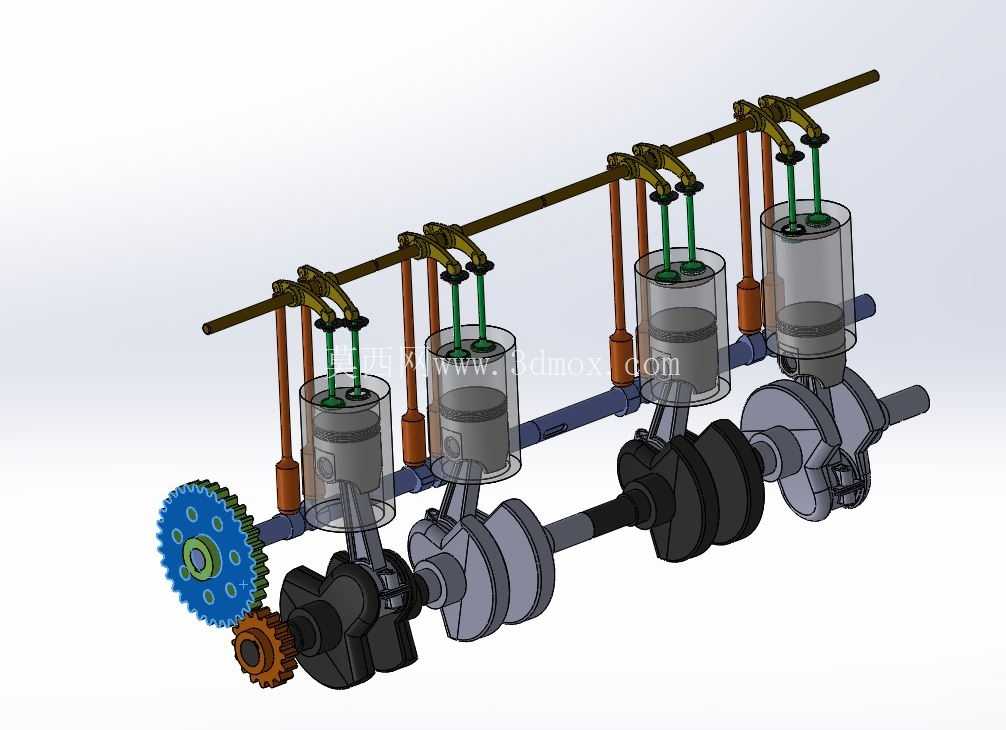

这套三维结构完整还原了多缸往复式内燃机核心配气与曲柄连杆联动机构，覆盖从动力输出到气门正时控制的全链路传动逻辑，可直接用于内燃机原理教学演示、新机型结构方案验证、维修培训场景的教具开发，也能作为小排量动力设备改型设计的基础参考框架。

从实际装机场景来看，这套结构适配直列多缸四冲程内燃机的布置需求，曲柄连杆部分的活塞销与连杆小头采用浮动连接设计，连杆大头做成分体式轴瓦结构，可直接匹配对应缸径的气缸套安装边界，曲轴的主轴颈同轴度公差预留了0.02mm的装配调整量，各曲柄销的相位角严格按照四冲程发动机的点火间隔角排布，保证各缸做功顺序错开，输出扭矩波动控制在合理区间。曲轴后端的飞轮安装位设计有定位销孔，可匹配不同转动惯量的飞轮组件，适配发电机组、小型工程机械、乘用车辆等不同负载特性的应用场景，飞轮外缘的齿圈安装位预留了标准模数的齿形配合间隙，无需额外加工即可与起动机驱动齿轮啮合。

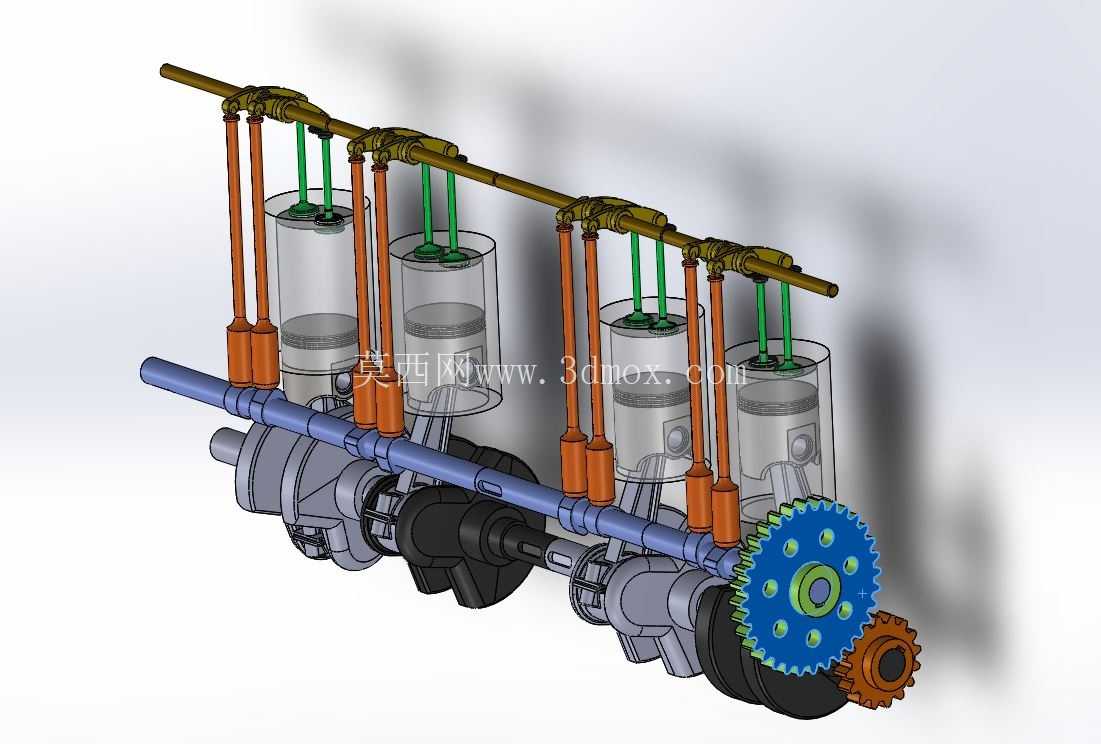

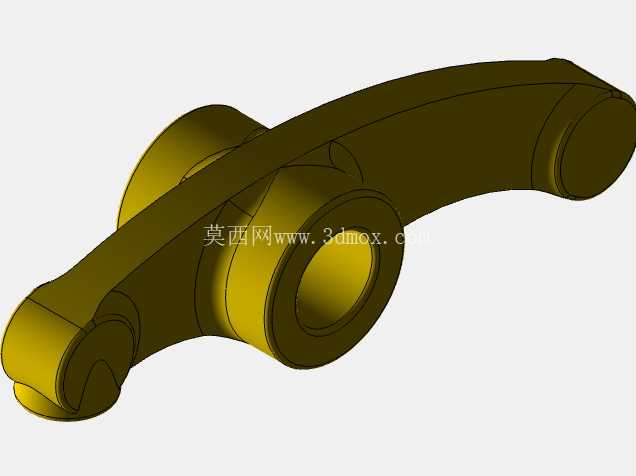

配气机构部分采用下置凸轮轴+推杆摇臂的经典结构，凸轮轴上的进排气凸轮型线经过型线优化，缓冲段设计可减少气门落座时的冲击噪音，凸轮轴前端的齿轮安装位与曲轴正时齿轮的传动比严格设定为2:1，保证曲轴旋转两周时凸轮轴旋转一周，精准匹配四冲程发动机的进排气正时要求。推杆采用中空薄壁结构设计，在保证纵向刚度的前提下降低往复运动质量，减少配气机构的惯性冲击，摇臂的支点位置采用可调式气门间隙调整螺钉结构，可在装机调试时根据不同工况的热膨胀量预留合适的气门间隙，避免热态下气门关闭不严导致的气缸压力泄漏问题。进排气门的头部锥角采用行业通用的45度密封角，气门杆部与气门导管的配合间隙预留了合适的润滑与热膨胀空间，可适配不同燃料类型内燃机的工作温度需求。

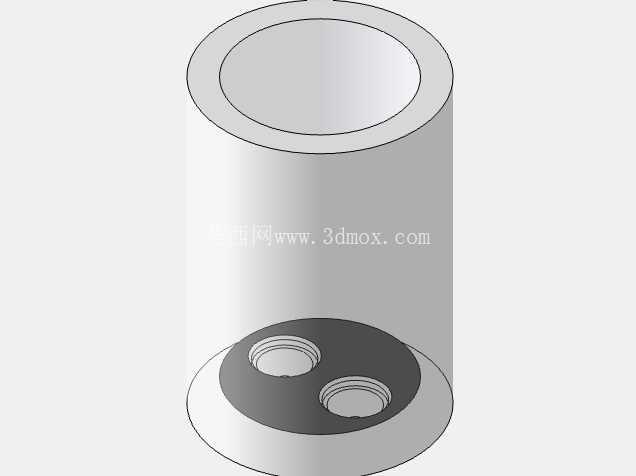

建模过程中对各运动部件的干涉情况做了全行程校验，活塞运行到上止点时与气缸盖的燃烧室间隙、气门最大升程时与活塞顶部的避让坑深度都做了精准匹配，避免运动过程中出现撞气门、碰活塞的结构风险。各连接部位的螺栓孔位置、密封面宽度都参考通用内燃机的设计规范设定，气缸体上的气缸套安装止口、主轴承盖的定位结构都保留了实际加工需要的拔模斜度与退刀槽，可直接用于后续的工程图转化与工艺编制。整套结构的外形尺寸按照小排量多缸内燃机的常规边界设计，长度方向预留了前端轮系、后端变速箱连接的安装空间，宽度方向适配进排气歧管、火花塞/喷油器的布置位置，高度方向考虑了气缸盖罩、油底壳的安装余量，可直接作为整机布置的基础骨架，在其基础上拓展冷却系统、润滑系统、燃油供给系统的相关结构。

从结构设计的逻辑来看，这套模型没有做过度的简化处理，所有运动副的连接关系、部件的受力传递路径都完全还原实际装机状态，比如连杆杆身采用工字形截面，在保证强度的前提下降低往复运动质量；曲轴的平衡块配置按照各曲柄销的离心力平衡需求设计，减少发动机运转时的一阶二阶振动；摇臂与气门杆端的接触位置设计了耐磨堆焊层的安装位，可延长配气机构的使用寿命。对于从事内燃机设计、维修教学、动力设备选型的从业者来说，这套结构可以直观理解曲柄连杆机构与配气机构的运动配合关系，也可作为自定义改型设计的基础模板，调整缸数、缸径、冲程、气门升程等参数即可快速衍生出不同排量、不同功率等级的内燃机核心结构方案。
