双缸立式船用蒸汽动力装置结构设计

　　在小型内河船舶、近岸作业小艇以及复古蒸汽动力船舶的动力系统选型中，双缸立式蒸汽机是兼顾动力平稳性与结构紧凑度的经典方案，这套三维结构完整还原了该类动力装置的全部核心传动与配气逻辑，可直接用于结构教学、原理演示以及小型蒸汽动力装置的改装参考。从实际应用场景来看，这类双缸立式蒸汽机多适配排水量在数吨级的小型船舶，相比单缸蒸汽机，其动力输出的脉动幅度可降低40%以上，能有效避免单缸结构做功间隙带来的船体振动，尤其适合对航行平稳性有要求的观光小艇、作业舢板使用，同时立式布局能最大程度压缩动力舱的横向占用空间，适配小型船舶狭窄的机舱安装边界。

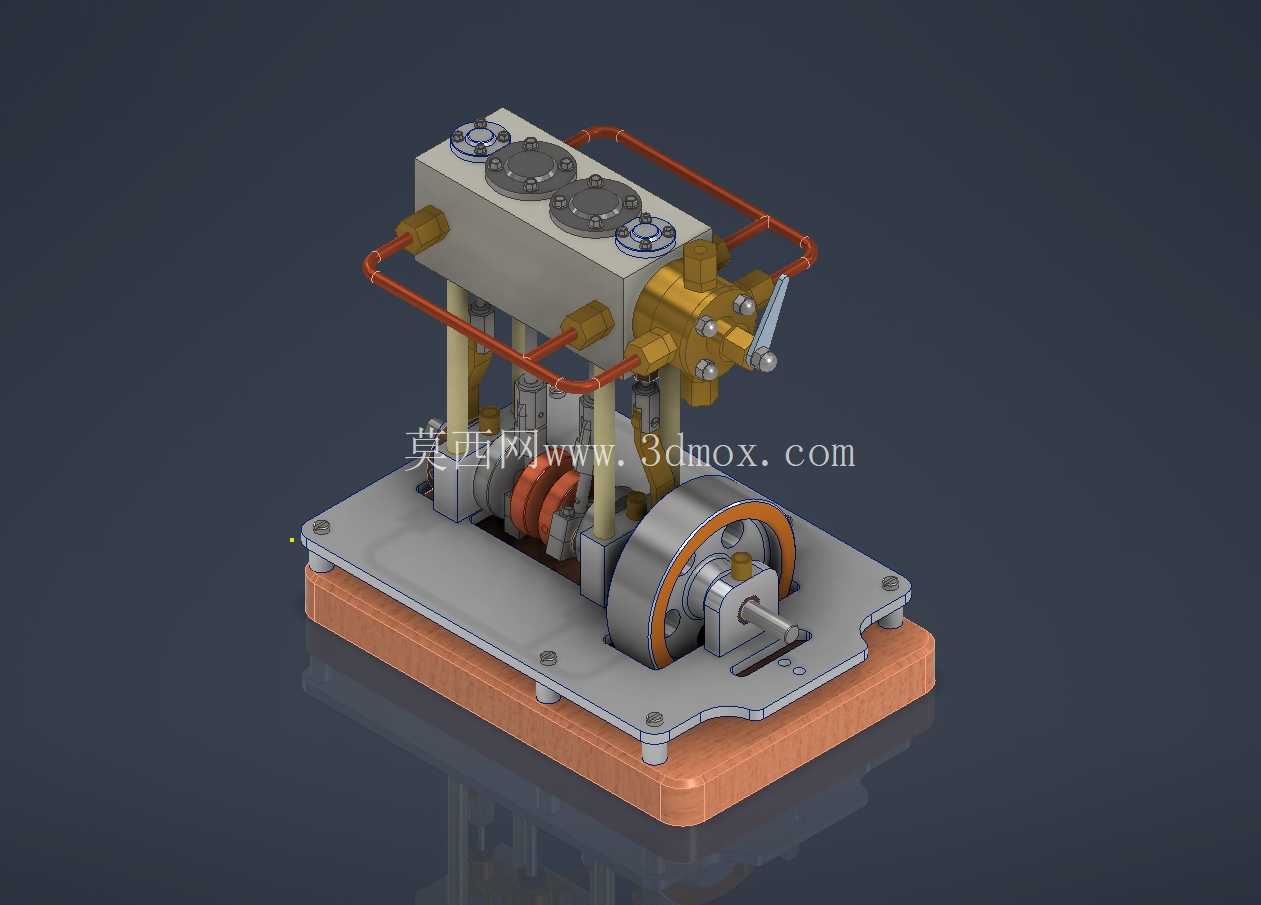

　　整套装置的底座采用双层结构设计，下层为绝缘隔热的木质基座，上层为铸铁材质的安装平台，平台上预留了6处固定螺栓孔，可直接通过螺栓与船体机舱的预埋基座连接，安装时需保证曲轴输出端的轴线与船舶传动轴系的轴线同轴度误差不超过0.1mm，避免传动过程中出现额外的径向载荷损耗。上部的气缸组采用并列立式布置，两个气缸的缸径、行程完全一致，缸体上部集成了配气阀组与进排气管路，红色的铜质管路分别连接高压蒸汽输入端与废汽排出端，配气阀通过凸轮机构与曲轴联动，可精准控制两个气缸的进排气时序，保证高压蒸汽交替进入两个气缸推动活塞做功，避免出现动力死点。

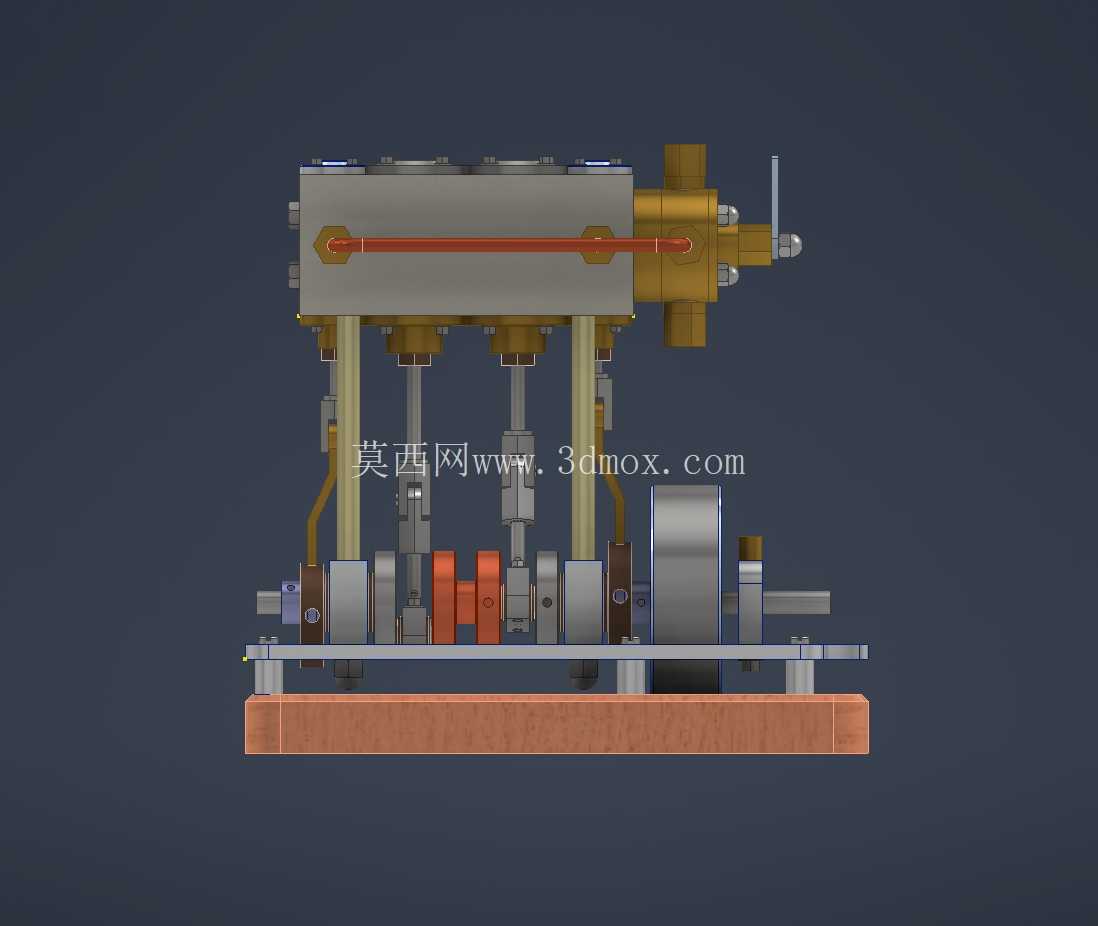

　　活塞的往复运动通过连杆传递到下部的曲轴结构，曲轴端部集成了飞轮结构，飞轮外圈采用橙色标识的轮缘结构，可储存做功行程的多余动能，带动曲轴平稳越过止点位置，保证动力输出的连续性，曲轴的输出端可直接连接联轴器，将旋转动力传递给船舶的螺旋桨轴系，整套传动结构的传动效率可达到75%以上，在1.2MPa的工作蒸汽压力下，可稳定输出3-5马力的持续动力，完全满足小型船舶的航行动力需求。设计过程中充分考虑了船用环境的使用特性，所有管路接头均采用锥面密封结构，可适应船舶航行过程中的颠簸振动，避免蒸汽泄漏；气缸外壁预留了散热鳍片结构，可在运行过程中自然散热，无需额外配置冷却系统，简化了整套装置的维护流程；上部的操纵手柄直接连接配气阀的调节机构，可通过扳动手柄调整蒸汽进气量，实现动力输出大小的调节以及正倒车的切换，操纵逻辑简单可靠，适合船舶操作人员快速上手。

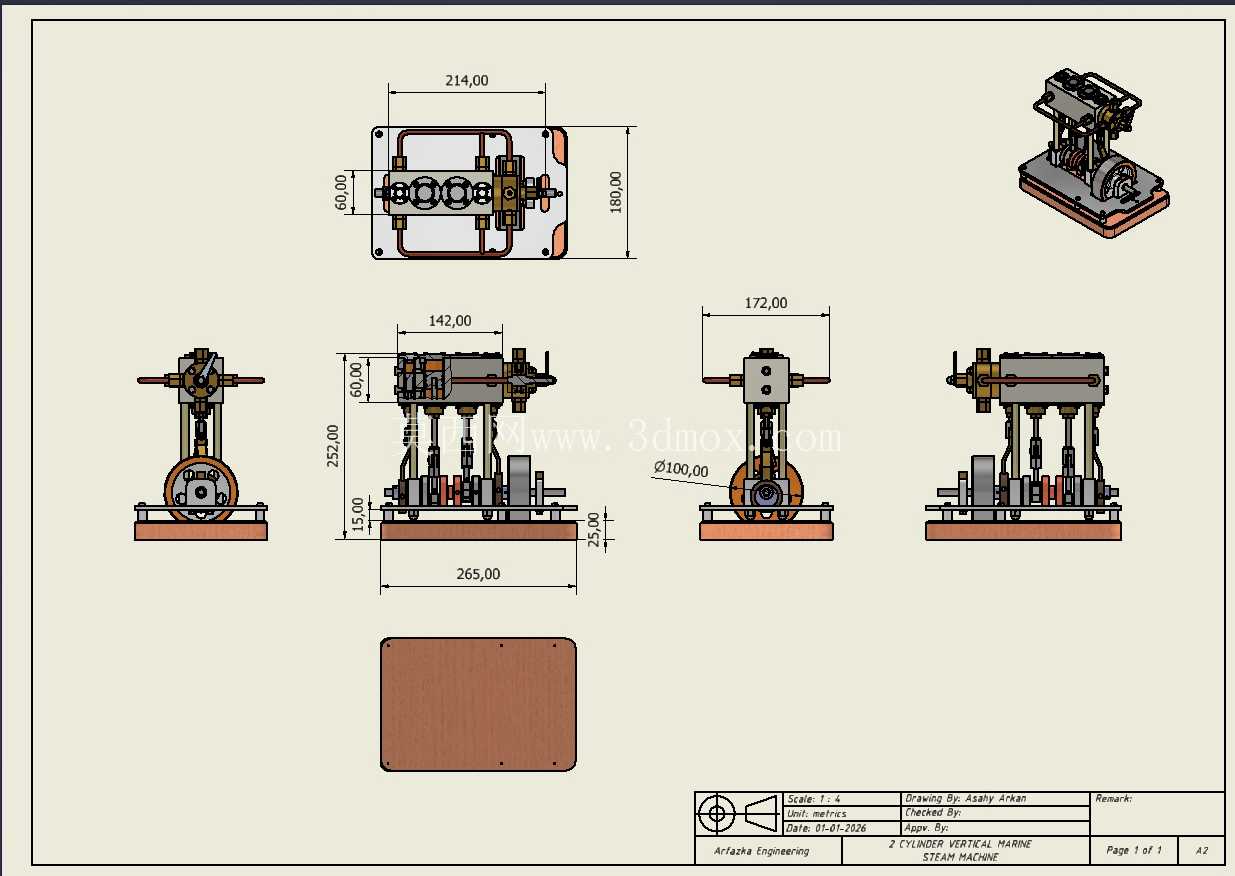

　　从安装边界来看，整套装置的总高度控制在400mm以内，底座的长宽尺寸分别为320mm、220mm，可直接安装在小型船舶的机舱中部位置，安装时需在底座与船体基座之间加装厚度5mm的橡胶减震垫，进一步降低运行过程中的振动传递；进汽管路需连接船舶锅炉的高压蒸汽输出端，管路通径为12mm，废汽排出端可直接通到船舷外侧，将做功后的低压蒸汽直接排出，也可连接冷凝器回收冷凝水，提升锅炉的用水效率。这套结构在建模过程中完整还原了所有零件的装配关系，包括活塞环的密封结构、连杆轴瓦的配合间隙、轴承的定位方式等细节，可直接用于拆解教学，帮助学习者理解往复式蒸汽机的动力转换原理，也可作为小型蒸汽动力船舶改装的结构参考，在调整缸径与行程参数后，可适配不同排水量的船舶动力需求。
