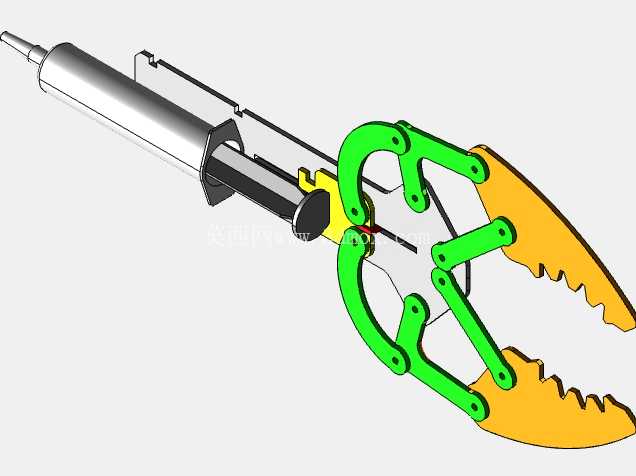

教学用液压驱动仿生夹持机械爪结构

　　这款仿生夹持结构的核心应用场景聚焦于基础教育阶段的工程实践课堂，作为具象化的机械原理教学载体，它把抽象的连杆传动、液压驱动逻辑转化为可亲手操作、可自主组装的实体结构，让学习者能直观观察力的传递路径、机构运动轨迹，理解平面连杆机构如何将直线往复运动转化为夹爪的开合夹持动作，打破传统课本知识的认知壁垒。从实际用途来看，它并非面向工业生产线上的重载夹持作业，而是针对教学场景做了适配性设计，所有零部件都可通过平面板材切割加工获得，不需要复杂的机加工工序，组装过程不需要专用工装工具，仅靠常规的纸质固定销就能完成整体拼接，非常适合课堂上的分组实操训练，帮助学习者建立从平面图纸到立体机构的空间认知，理解机械结构中运动副的约束关系、力的放大原理。

　　从功能特性上看，它采用注射器作为液压动力的发生单元，利用液体不可压缩的特性传递动力，推动核心推杆做直线往复运动，推杆与多组对称布置的平面连杆形成铰接约束，当推杆向前推进时，连杆组带动两侧带齿形的夹爪瓣同步向内收拢，齿形的夹持面可以增加与被夹持物体的接触摩擦力，避免夹持过程中物体滑脱；当推杆向后回退时，连杆组带动夹爪瓣同步向外张开，释放被夹持物体，整个开合过程两侧夹爪运动完全同步，对中精度靠连杆的尺寸公差保证，不需要额外添加导向辅助结构。

　　设计思路上，整个结构完全采用平面连杆构型，所有零件的轮廓都可以在平面板材上完成切割，没有复杂的空间曲面结构，大幅降低了加工制作的门槛，适配教学场景下低成本、易制作的需求；铰接点的位置经过反复调校，保证夹爪在最大开合角度下不会出现机构死点，在夹持闭合位置能获得足够的夹持力，同时整个机构的运动行程与60毫升规格注射器的推杆行程完全匹配，不需要额外做行程转换结构，动力输入端直接与注射器推杆连接即可，减少了不必要的中间传动环节，降低了组装难度和运动过程中的卡滞风险。

　　从安装边界与尺寸适配来看，整体结构沿动力输入方向呈长条形布局，动力端的注射器安装位预留了足够的握持空间，方便学习者手动操作注射器推杆来控制夹爪开合；夹爪部分的最大开合距离适配日常教学场景下常见的小尺寸物体夹持需求，所有铰接孔的位置公差控制在板材切割可达到的精度范围内，不需要二次铰孔加工就能实现灵活转动；连接固定用的销钉适配4毫米直径规格，与3毫米厚度纸板的安装孔形成适度过盈配合，既保证铰接转动的灵活性，又不会出现连接松脱的问题；整个结构组装完成后没有突出的尖锐棱角，所有零件轮廓都做了圆角过渡处理，适配教学场景下的安全使用要求，避免实操过程中出现划伤风险。在结构细节处理上，夹爪的齿形轮廓做了渐变角度设计，靠近爪尖的齿形角度更陡，适合夹持小尺寸硬质物体，靠近爪根的齿形角度更平缓，适合夹持尺寸稍大的软质物体，提升了夹持场景的适配性；连杆与推杆的连接位置设置了限位凸台，避免推杆运动超出行程范围导致机构脱开；两侧夹爪瓣的轮廓完全对称，保证夹持力均匀分布在被夹持物体两侧，不会出现偏载导致物体歪斜脱落的情况。
