高精度行星滚柱丝杠传动组件结构设计

在高精度直线传动场景中，行星滚柱丝杠是替代传统滚珠丝杠、应对重载高刚性需求的核心传动部件，这套三维结构完整还原了该类部件的全系列规格构型，覆盖不同导程、不同额定载荷的产品形态，可直接用于设备选型阶段的结构干涉校验、安装空间匹配工作。从实际应用场景来看，这类传动部件广泛适配数控机床进给轴、伺服压力机主传动、重型工业机器人关节直线驱动、航空航天舵机执行机构、注塑机锁模单元等对传动精度、负载能力、动态响应有高要求的工况，相比同规格滚珠丝杠，其接触应力分布更均匀，额定动载荷可提升3倍以上，使用寿命在频繁往复启停的工况下优势尤为明显。

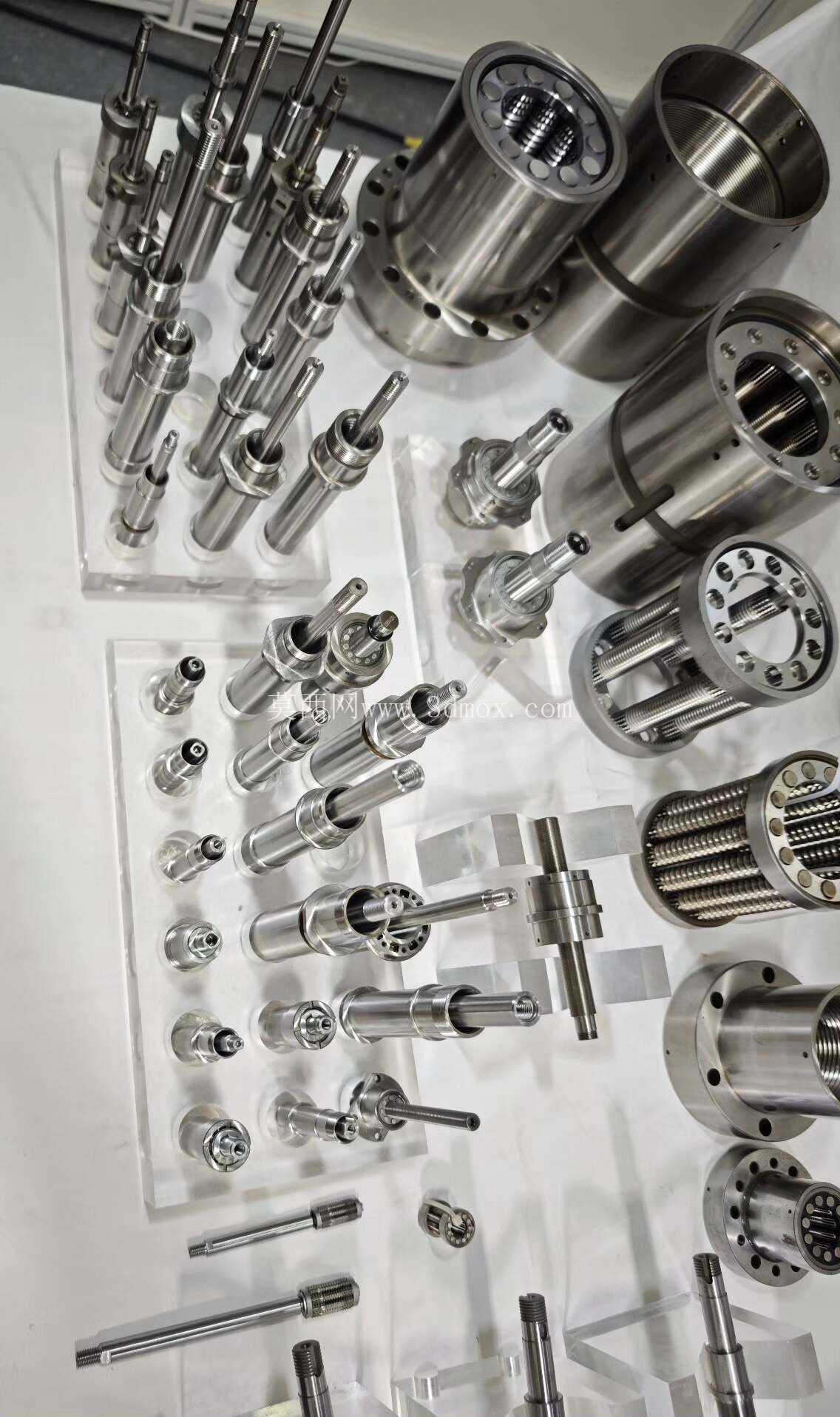

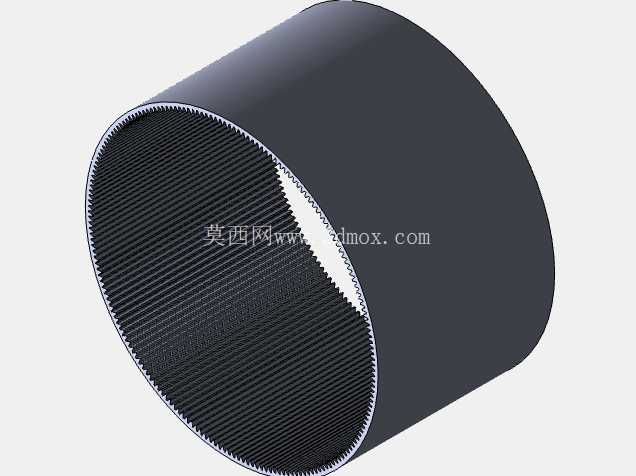

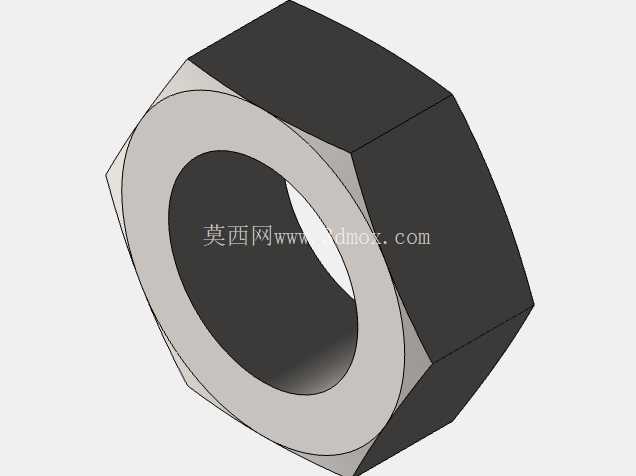

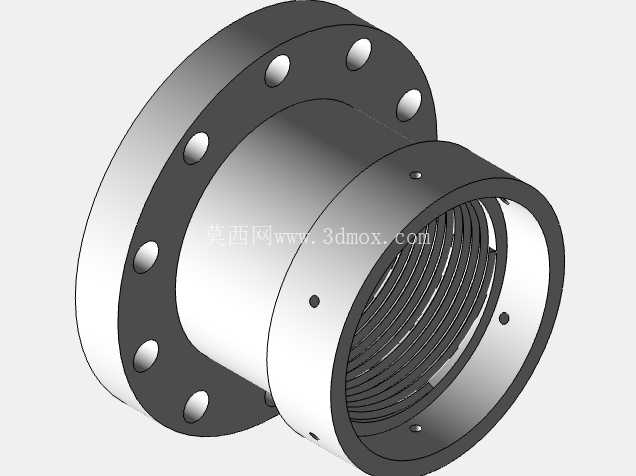

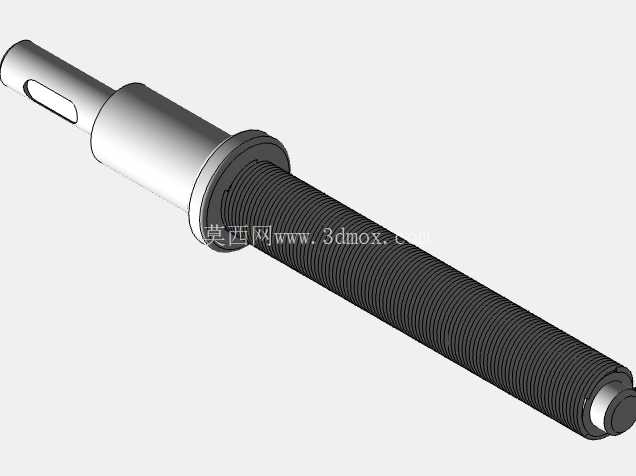

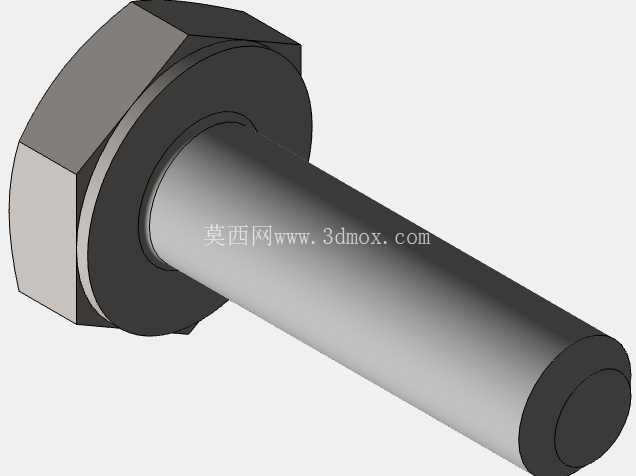

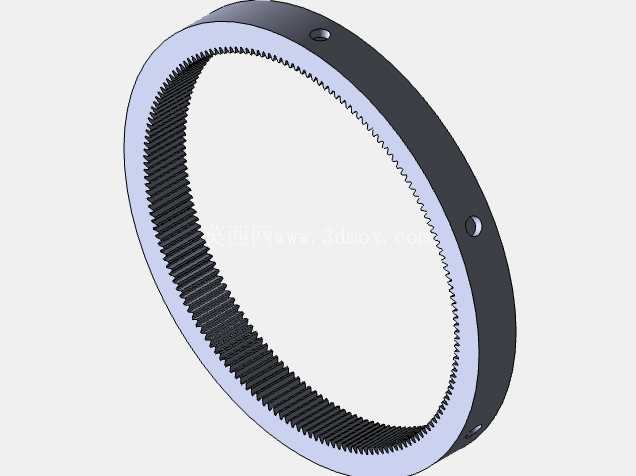

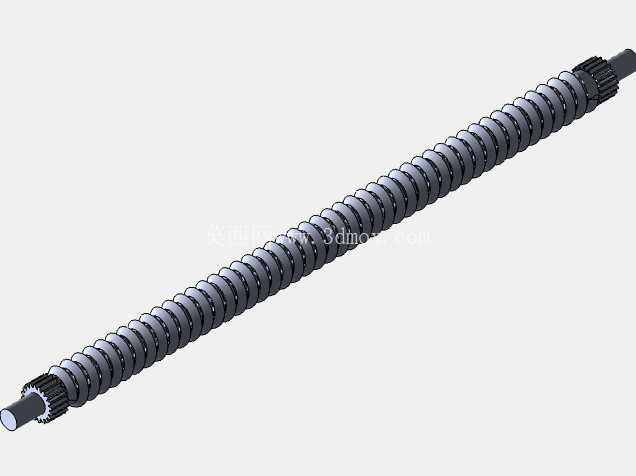

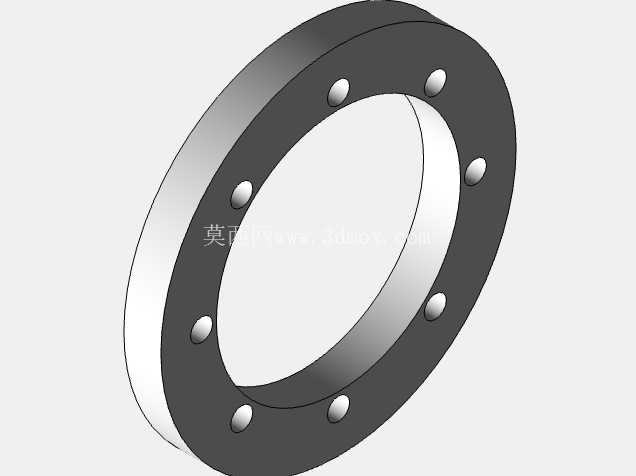

从功能特性维度拆解，这套结构完整复现了行星滚柱丝杠的核心啮合逻辑：丝杠主轴作为主动件，圆周均布的多根滚柱作为中间传动体，滚柱两端的齿轮与螺母内齿圈啮合，保证滚柱在公转过程中始终保持轴线与丝杠平行，不会出现偏载卡滞的问题；滚柱表面的螺纹牙型与丝杠、螺母的牙型完全共轭，接触形式为线接触，区别于滚珠丝杠的点接触，因此在承受轴向冲击载荷时，接触变形量更小，传动刚度更高，反向间隙可以通过预紧结构调整到微米级，满足高精度闭环进给的定位要求。设计过程中，针对不同安装场景的边界约束，这套模型覆盖了法兰式螺母、圆柱式螺母、空心丝杠结构、实心丝杠结构等多种安装构型，法兰安装面的螺栓孔分布、螺母外圆定位公差、丝杠轴端的轴承安装位、锁紧螺纹结构都按照实际工业标准做了还原，选型时可以直接提取安装尺寸，核对设备内部的装配空间，避免出现安装干涉、轴系配合长度不匹配的问题。

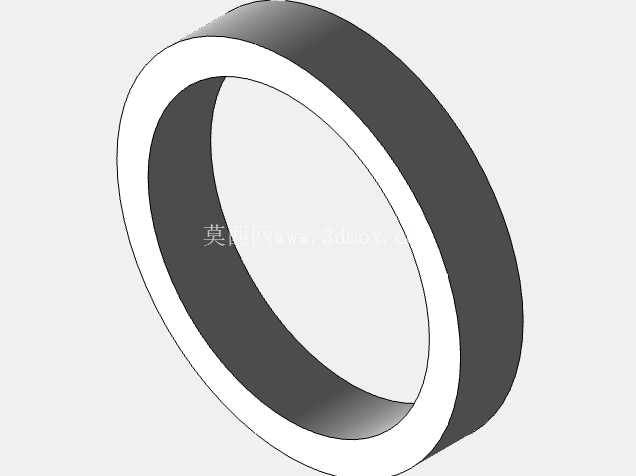

在设计思路的呈现上，模型没有做简化处理，滚柱的保持架结构、齿圈的定位台阶、密封件的安装槽、润滑注油孔的位置都做了1:1还原，结构设计人员可以直接参考这套结构的尺寸链逻辑，做定制化传动方案的改型设计：比如针对洁净室工况，可以参考其密封结构的设计形式，调整密封圈的材质与压缩量；针对高温工况，可以核对滚柱与丝杠的热膨胀系数匹配关系，调整预紧力的设计值，避免温升导致的传动卡滞。外形尺寸层面，不同规格的产品模型都标注了关键安装边界：包括丝杠的公称直径范围、导程规格、螺母的最大外径、法兰安装面的厚度、轴端的最小支撑跨距，这些参数都是实际装配过程中必须核对的核心尺寸，比如在数控机床Z轴进给设计中，需要根据螺母外径核对滑枕内部的安装空腔尺寸，根据丝杠总长度核对两端支撑轴承的跨距，计算临界转速，避开共振区间；在伺服压力机的设计中，需要根据丝杠的额定静载荷核对偏载工况下的安全系数，根据滚柱的接触应力分布校核疲劳寿命。

从实际工程使用的角度，这套三维结构可以帮助设计人员快速理解行星滚柱丝杠的传动原理，不需要拆解实物就能看清内部的滚柱排布、齿圈啮合、预紧结构的实现方式，对于刚接触高精度传动设计的工程师来说，能快速建立这类部件的装配逻辑认知，避免在选型时出现结构形式选错、安装尺寸不匹配的问题；对于有定制化需求的场景，也可以在这套基础模型上做参数化调整，快速生成符合特定工况的专用结构，缩短设计周期。另外，模型中呈现的不同规格产品的排布逻辑，也能帮助选型人员快速对比不同直径、不同导程产品的外形差异，根据设备的安装空间、负载要求、进给速度要求快速匹配合适的规格，不需要反复查阅纸质样本核对尺寸，提升选型效率。在传动效率层面，这类行星滚柱丝杠的传动效率可以达到90%以上，接近滚珠丝杠的效率水平，但是负载能力和刚性远高于同规格滚珠丝杠，因此在安装空间受限、但负载要求较高的场景下，选用这类部件可以有效缩小传动单元的体积，降低设备整体重量，这一点在移动机器人的直线执行机构、航空航天的机载执行机构中优势尤为突出。模型中还原的注油润滑结构，也能帮助设计人员在做整机润滑系统设计时，合理布置润滑油路的接口位置，保证传动副在长期运行过程中能得到充分润滑，降低磨损，延长使用寿命。
