倾斜式滚珠迷宫机电互动装置结构设计

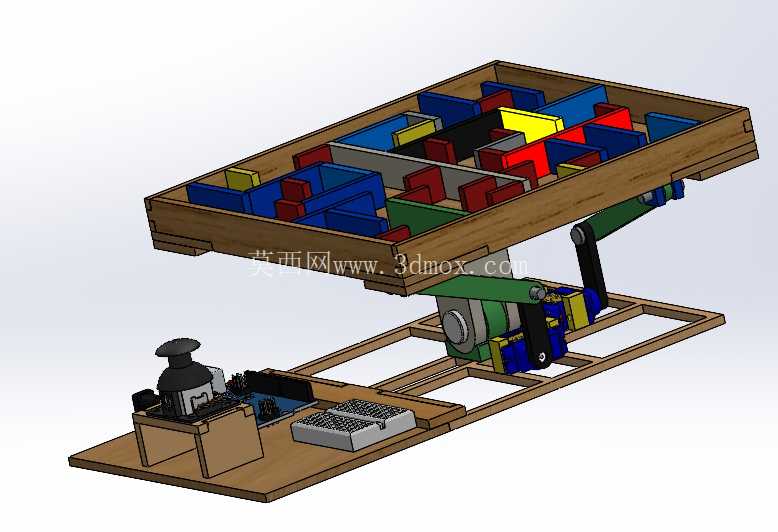

这套倾斜式滚珠迷宫装置，核心是通过双轴倾角调节实现迷宫盘面的姿态控制，让滚珠在重力作用下沿预设迷宫路径行进，常见于科教演示、桌面互动体验场景，也可作为嵌入式控制教学的实操载体。整套装置分为上层迷宫盘体、中层倾角调节机构、下层承载基座三个核心部分，各模块的安装边界清晰，拆解后可单独完成零件加工与装配调试。

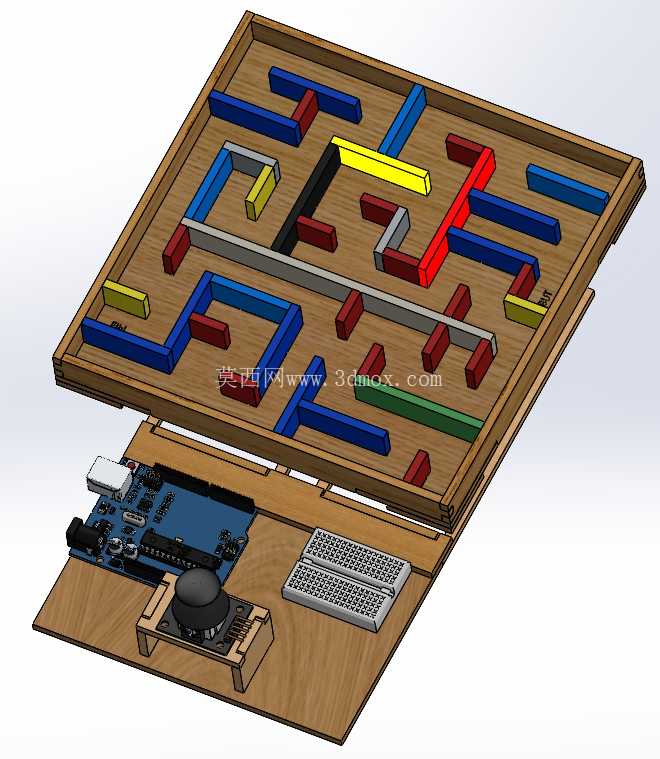

迷宫盘体采用围边式槽型结构，盘内的迷宫隔块采用模块化拼接设计，不同颜色的隔块对应不同的路径分区，既可以固定走珠路径，也可根据需求更换隔块排布调整迷宫难度，盘体边缘做了高出迷宫平面的围边，避免滚珠在盘面倾斜过程中脱出。盘体底部与倾角调节机构的连接点做了嵌入式铰接座设计，两个铰接轴呈垂直分布，分别对应X、Y两个方向的倾斜自由度，铰接位置加装了自润滑轴套，减少反复摆动过程中的磨损量，保证长期运行的动作顺畅度。

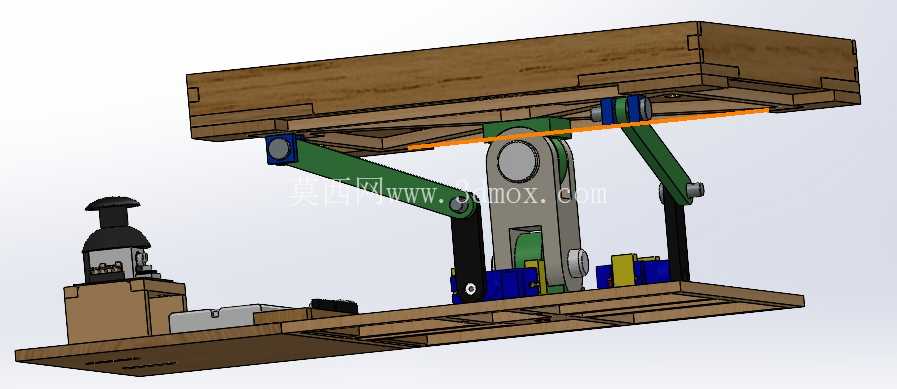

中层的倾角调节采用连杆传动结构，两个驱动单元分别对应两个轴向的倾斜动作，驱动端通过曲柄连杆与迷宫盘底部的连接座铰接，将驱动件的旋转运动转化为盘体的角度摆动，摆动角度范围控制在正负15度以内，这个角度区间既能保证滚珠获得足够的重力分力沿路径滚动，又不会因倾角过大导致滚珠卡滞在隔块边角位置。连杆的铰接点全部采用防松紧固件连接，避免频繁往复动作后出现连接间隙导致盘体晃动。驱动单元旁预留了控制模块的安装位，可直接搭载开源控制板实现自动走迷宫、手动遥控调节等不同功能模式，控制区旁边设置了独立的电源安装槽与走线槽，所有线路沿基座框架的型材内腔排布，不会外露干扰机械动作。

下层承载基座采用框架式结构，整体外形尺寸适配常规桌面摆放需求，基座底部做了平整的支撑面，四个角位预留了防滑垫安装槽，放置在桌面时不会随盘体倾斜动作产生滑移。基座框架的型材连接处采用角码加固，保证整体结构刚性，即使盘体倾斜到最大角度，整体重心依然落在基座支撑面范围内，不会出现倾翻风险。整套装置的装配公差控制在0.1mm以内，所有活动部件的运动行程都做了机械限位，避免超程动作导致结构损坏。

从实际使用场景来看，这套装置既可以作为科教场所的互动展项，让体验者通过调节旋钮控制迷宫倾斜角度，操控滚珠走完迷宫全程，直观理解重力驱动、连杆传动的机械原理；也可以作为嵌入式开发的实训平台，在预留的控制位加装传感器、舵机等元件，实现自动识别滚珠位置、自动调节盘面倾角完成迷宫通关的功能。设计过程中充分考虑了易维护性，所有迷宫隔块都采用插拔式安装，磨损后可单独更换，驱动部件与连杆的连接都采用外露式紧固件，不需要完全拆解整机就能完成部件检修。盘体的倾斜动作阻尼经过调校，手动控制时不会出现动作过冲，自动控制模式下也能快速响应控制信号完成角度调整，不会出现迟滞卡顿的问题。
