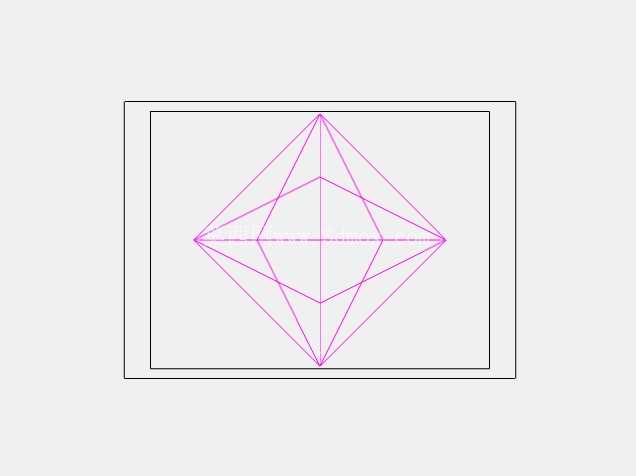

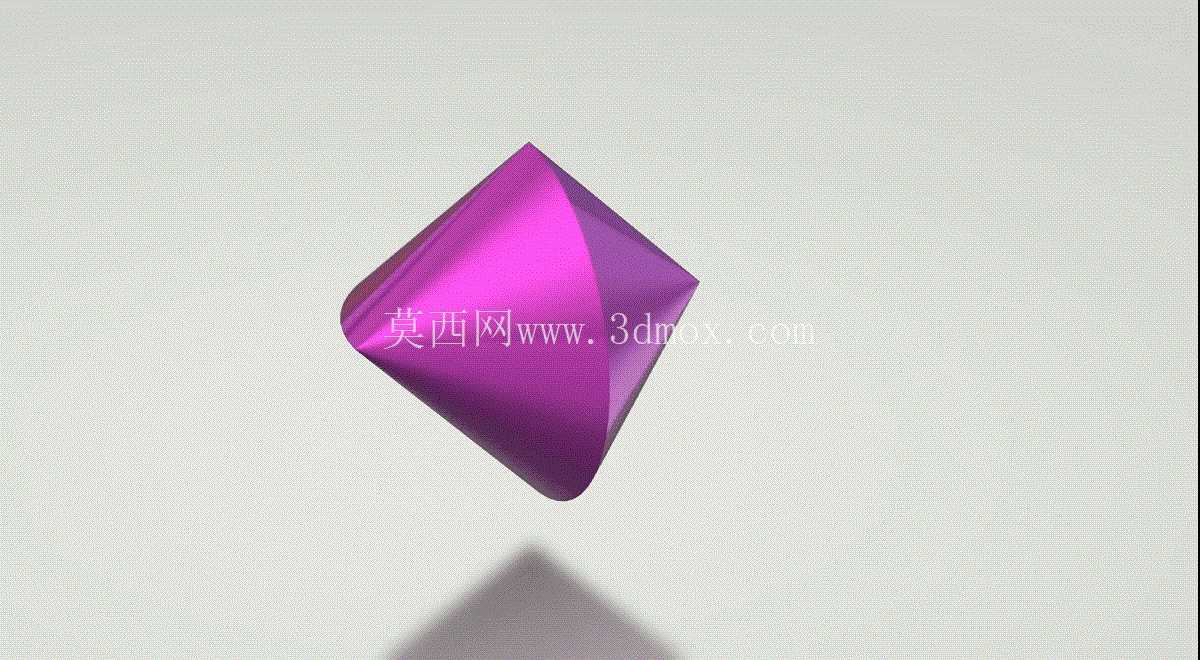

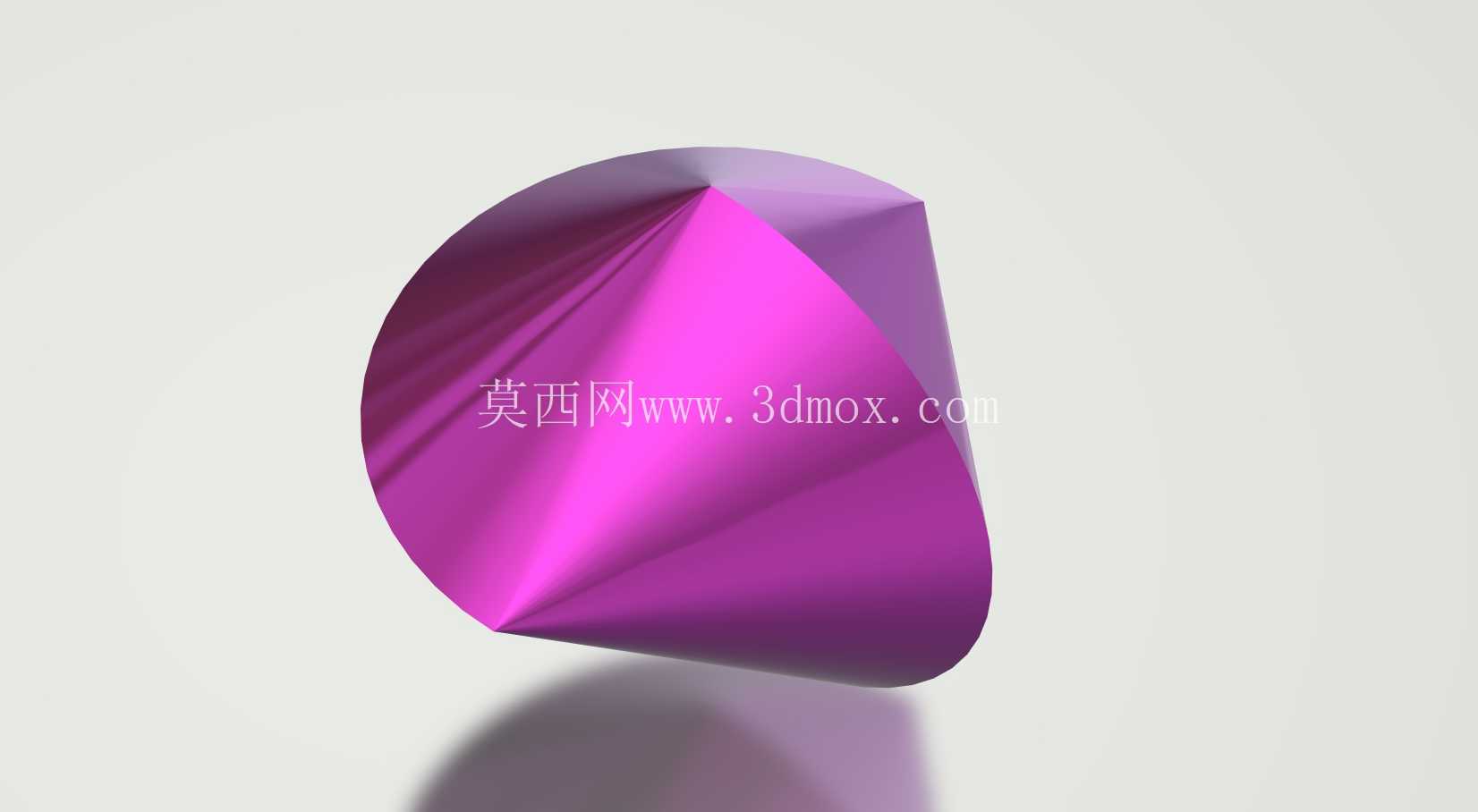

双锥回转球形结构件三维造型设计

　　该双锥回转球形构件的造型设计，最初是面向特种物料混合设备的核心滚转工作端展开的，区别于常规正球形回转体，这种双锥收窄的球面结构在滚动过程中不会出现定点滑动的问题，在粉体混料、精密抛光滚抛工序里，能让腔体内的物料获得更均匀的无死角翻转轨迹，不会像标准球体那样在接触支撑面时形成固定摩擦带，导致局部物料运动轨迹重复、混合均匀度不足的问题。从结构设计逻辑来看，整个构件以中心对称轴线为回转基准，两个锥面与球面的过渡区域做了连续曲率的顺滑处理，没有尖锐棱边，一方面是为了避免滚转过程中出现应力集中，在承受腔体内物料冲击载荷时，过渡曲面能将径向力均匀分散到整个壳体壁面，不会在棱线位置出现疲劳开裂的隐患；另一方面，无棱边的曲面结构在做表面处理时，比如镀硬铬、喷涂耐磨涂层，不会出现涂层在棱边位置堆积过厚或者附着不牢的问题，能保证整个工作表面的耐磨层厚度均匀，延长构件的连续工作寿命。

　　在实际安装边界的考量上，该构件的两端锥顶位置预留了标准的轴颈安装位，轴颈的同轴度公差控制在0.02mm以内，保证构件高速回转时不会出现偏心振动，两端轴颈的直径匹配常规的滚动轴承内孔尺寸，不需要额外定制非标轴承就能直接装配到现有设备的机架支撑座上，降低了设备改造的适配成本。整个构件的最大回转直径可以根据不同的设备腔体容积做参数化调整，建模过程中所有曲面都做了G2连续约束，导出到加工编程软件时不会出现曲面破面、法线反向的问题，能直接生成五轴联动的加工刀路，不需要后期做大量的曲面修补工作。

　　从应用场景延伸来看，这种结构除了用在混料设备的滚转腔体上，还可以作为特种万向滚动支撑的滚动体，相比标准钢球，这种双锥球面结构在接触V型导轨面时，接触面积更大，单位面积承受的压强更小，在重载低速的回转支撑场景下，能有效降低导轨面的压痕损伤，提升支撑结构的承载能力。设计过程中特意规避了常规球形构件容易出现的轴向窜动问题，两端锥面的锥角经过反复迭代计算，当构件在两个平行支撑辊之间滚动时，锥面的导向作用能让构件始终保持在支撑辊的中间位置，不需要额外设置轴向挡圈就能防止回转过程中出现位置偏移，简化了配套支撑结构的设计复杂度。

　　在壁厚设计上，整个壳体采用等壁厚设计，壁厚偏差控制在0.5mm以内，保证回转过程中整个构件的动平衡精度，不需要在装配后做大量的去重动平衡调整，等壁厚结构也让构件在做加热或者冷却温控时，整个壁面的温度传导速度均匀，不会出现局部温差导致的热变形，对于需要控温的混料、反应工序来说，能保证腔体内温度场的一致性，避免因为壁面温差导致的物料性能变化。整个造型的曲面构建没有采用拼接面片的方式，而是通过单一草图轮廓回转生成整体曲面，保证了整个构件表面的曲率连续性，在做流体仿真分析时，不会因为面片之间的微小缝隙导致仿真计算不收敛，能准确模拟构件表面的气流或者物料流动状态，给后续的工艺参数调整提供准确的仿真依据。
