教学演示用雷达模拟器结构设计方案

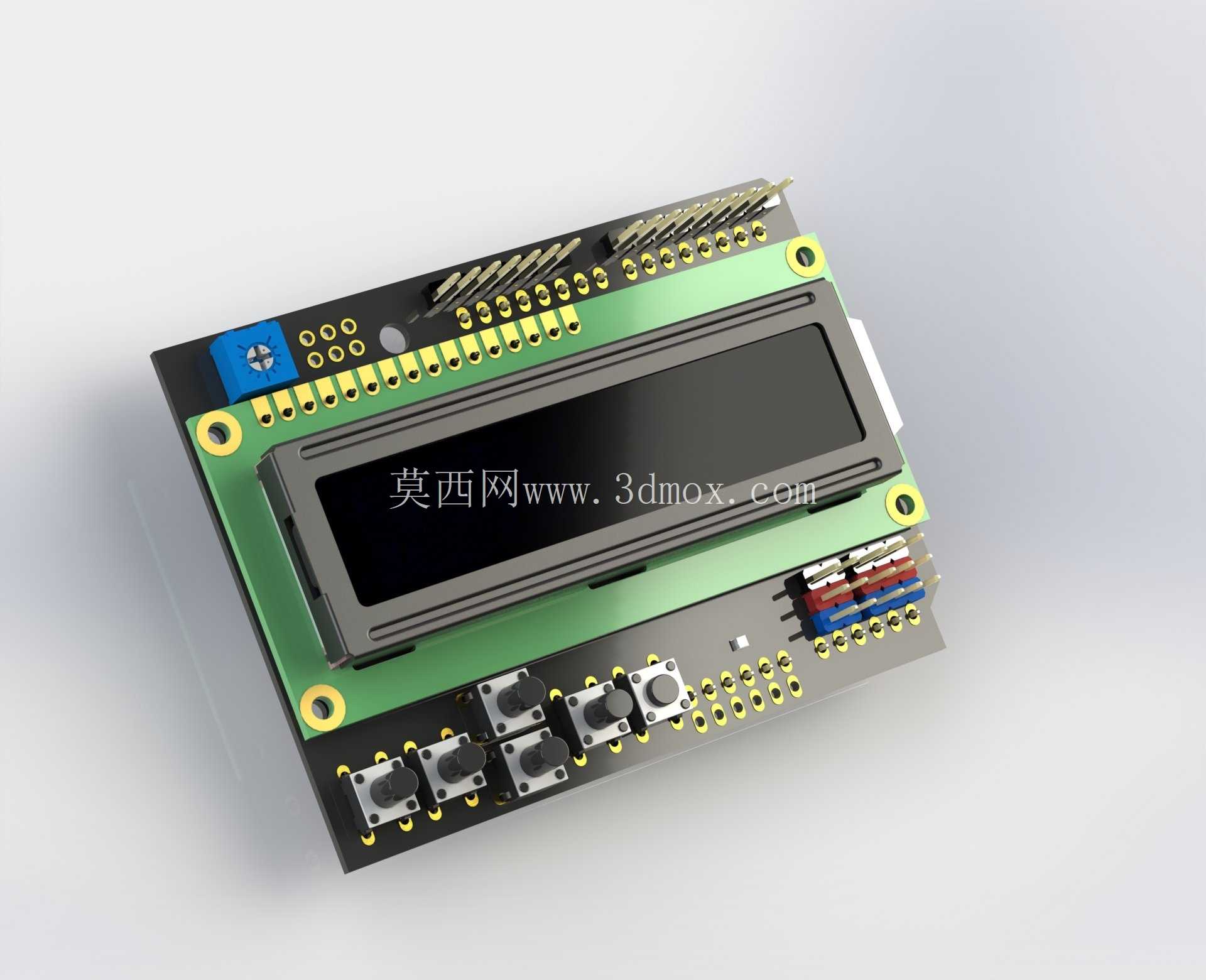

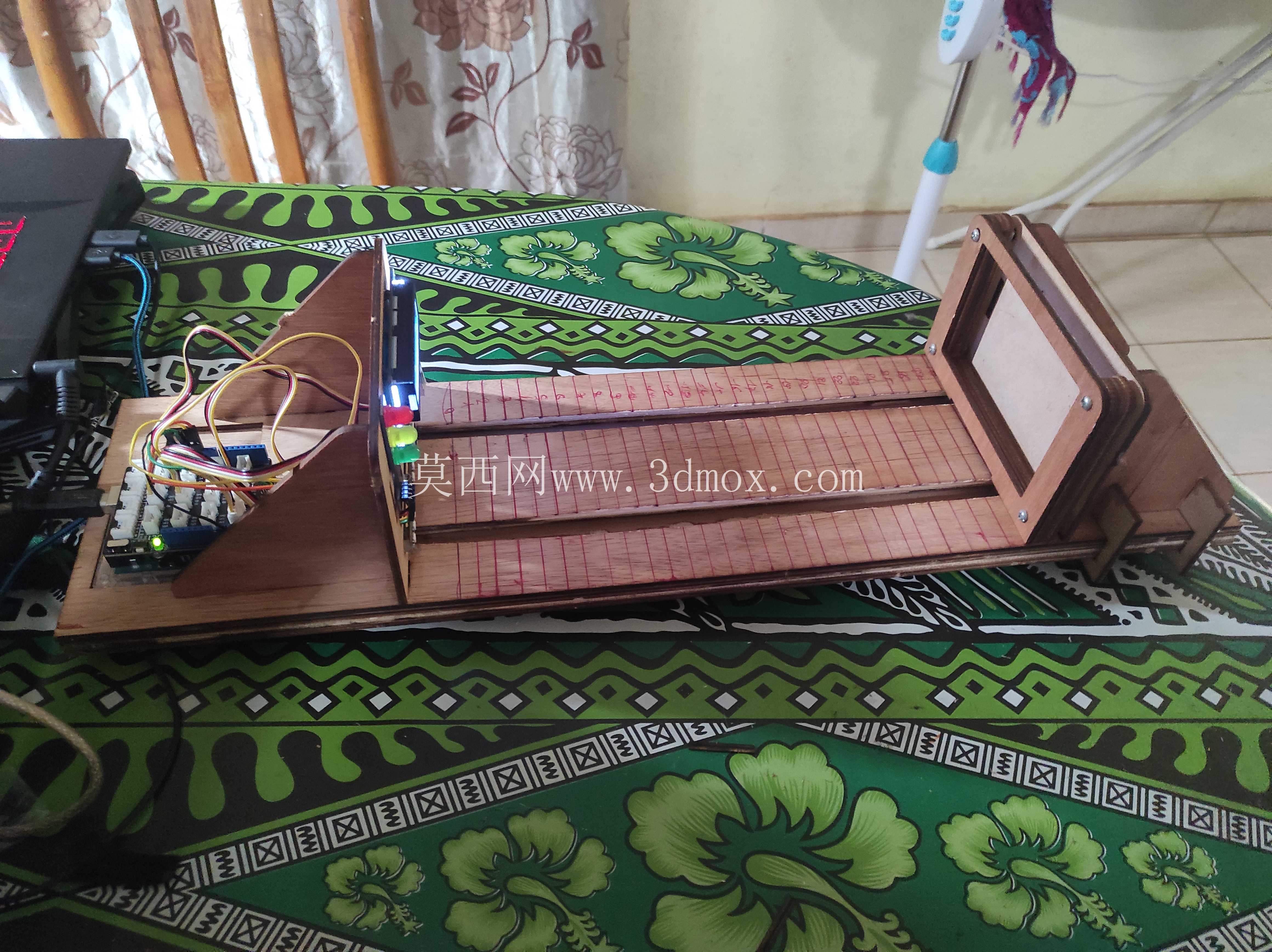

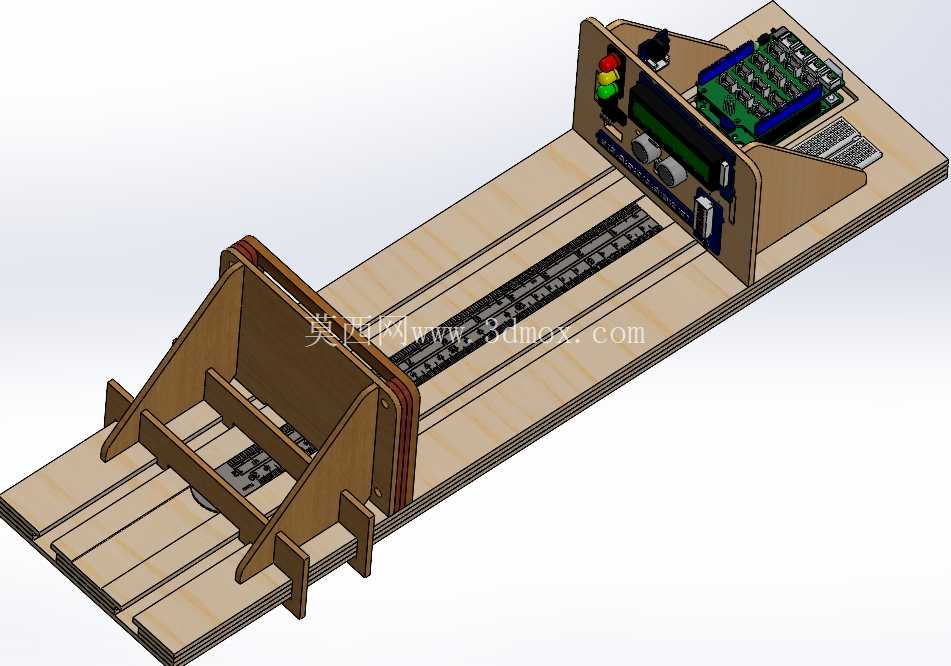

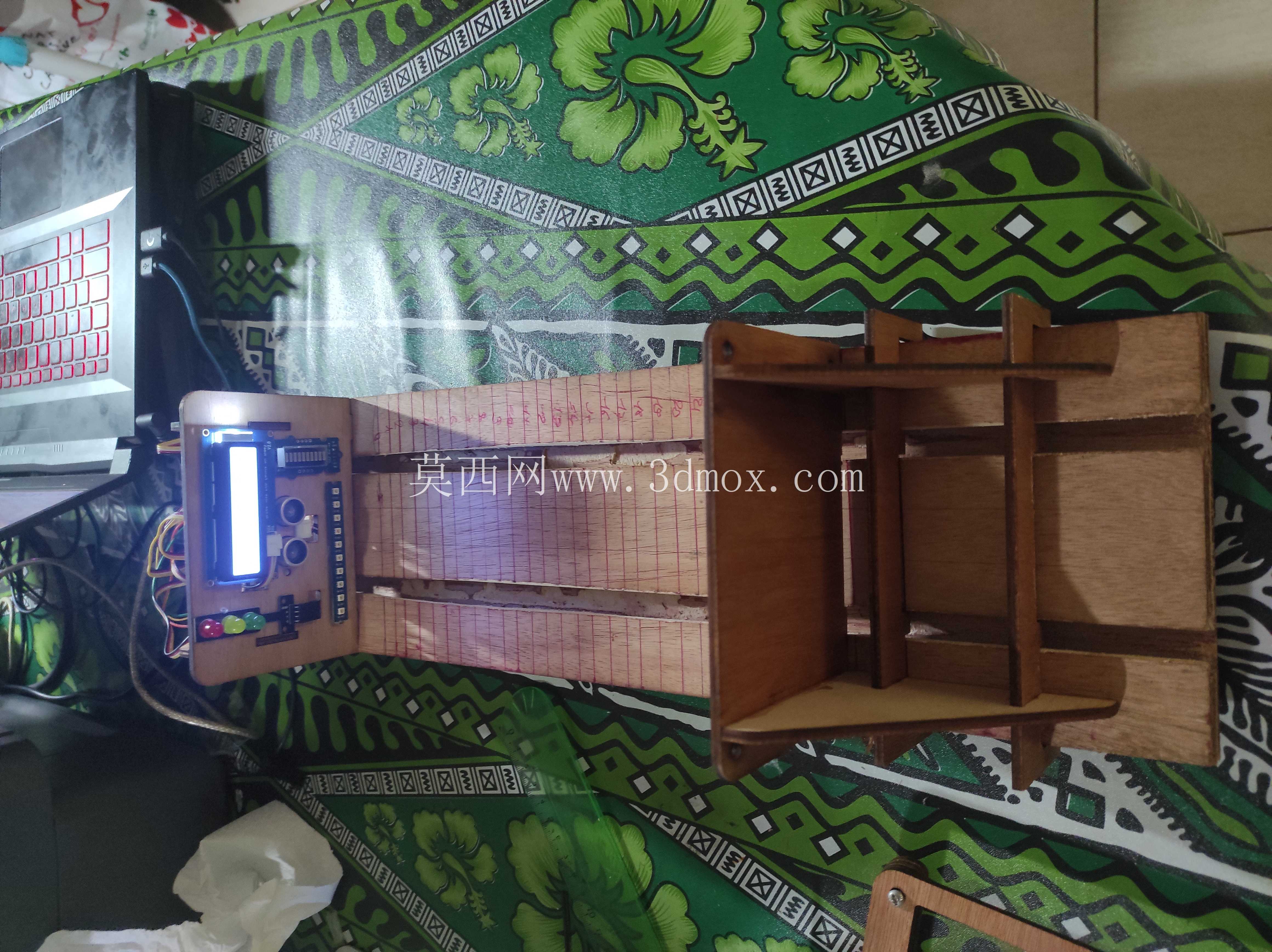

这套雷达模拟器结构主要面向职业技术院校的实训教学场景开发，核心用途是为电子信息、机电一体化专业的学生提供可实操的雷达工作原理演示载体，替代昂贵的真实军用或民用雷达设备，降低实训环节的设备损耗成本与安全风险。从实际使用场景来看，该装置可放置在常规实训工作台面上，不需要额外的固定安装基础，整体外廓尺寸适配常规教学实验室的桌面摆放边界，宽度控制在600mm以内，纵深不超过300mm，高度方向预留了操作面板的倾斜角度，方便学生站立或坐姿状态下操作面板上的控件、观察模拟信号的反馈状态。

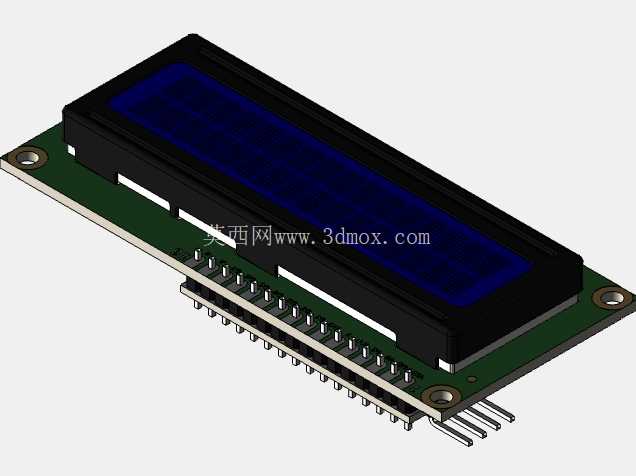

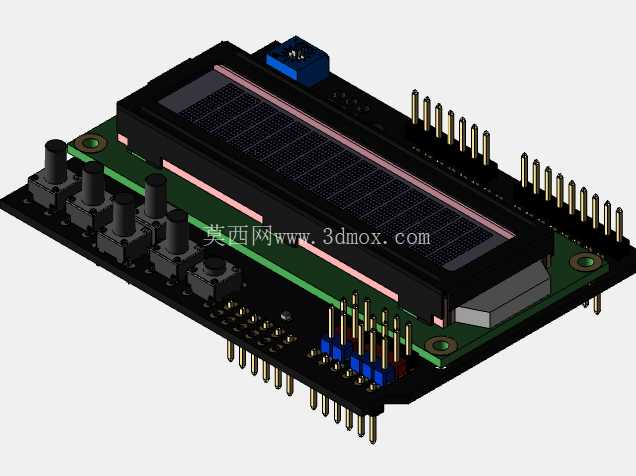

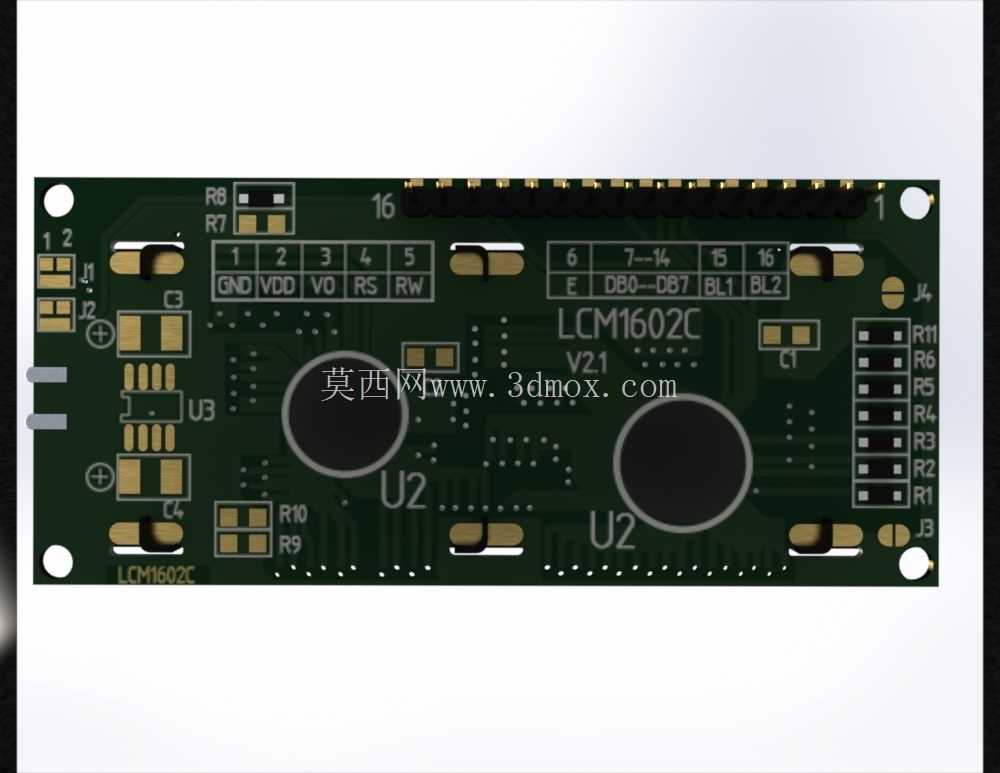

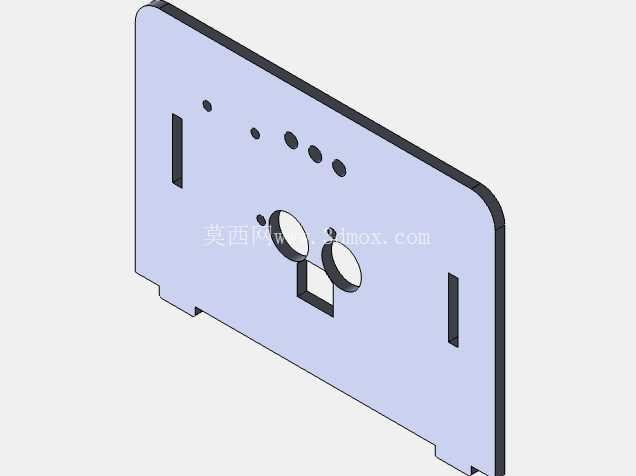

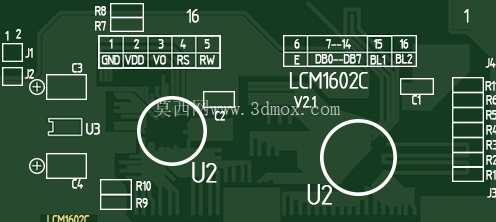

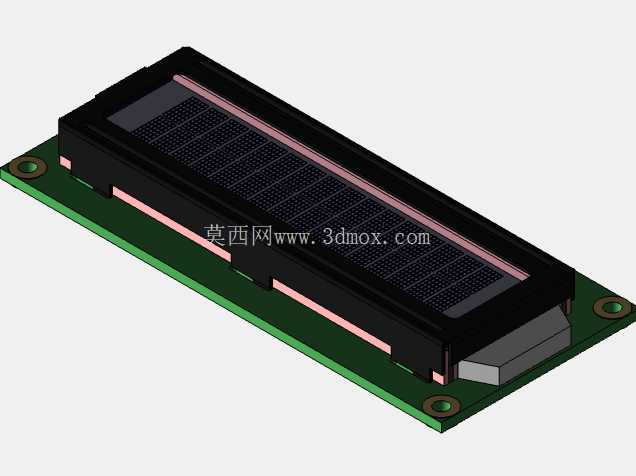

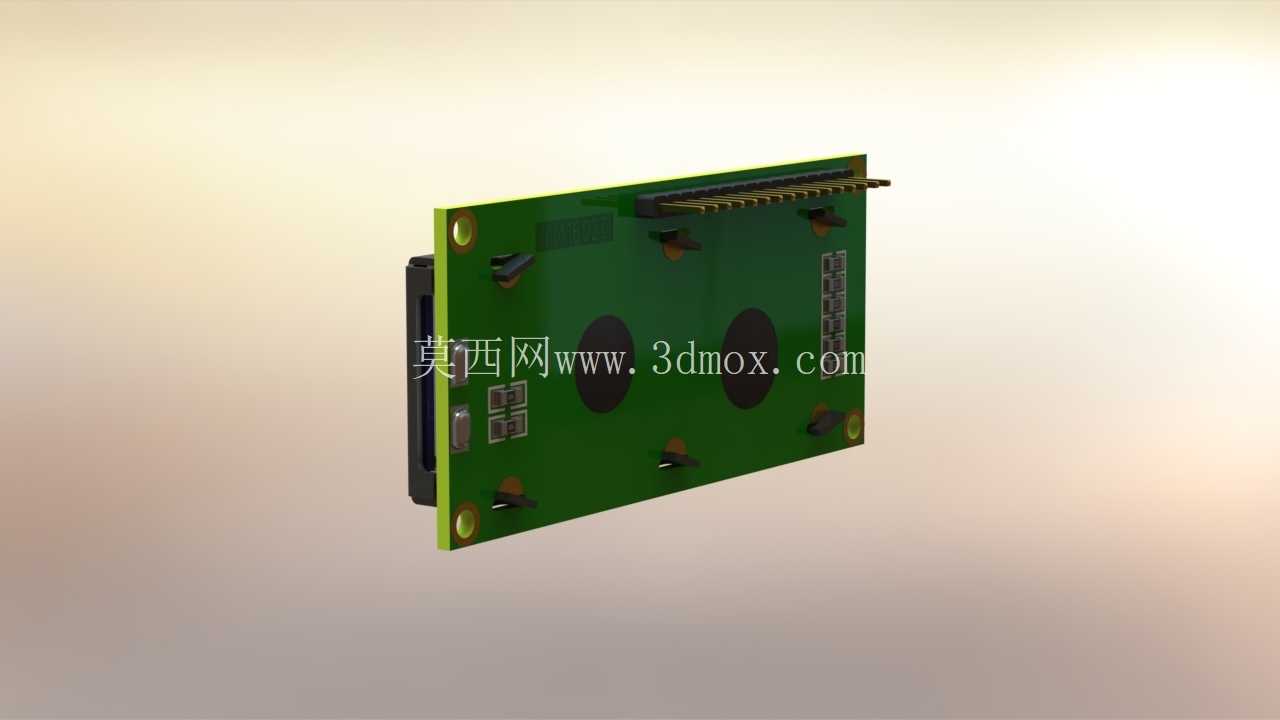

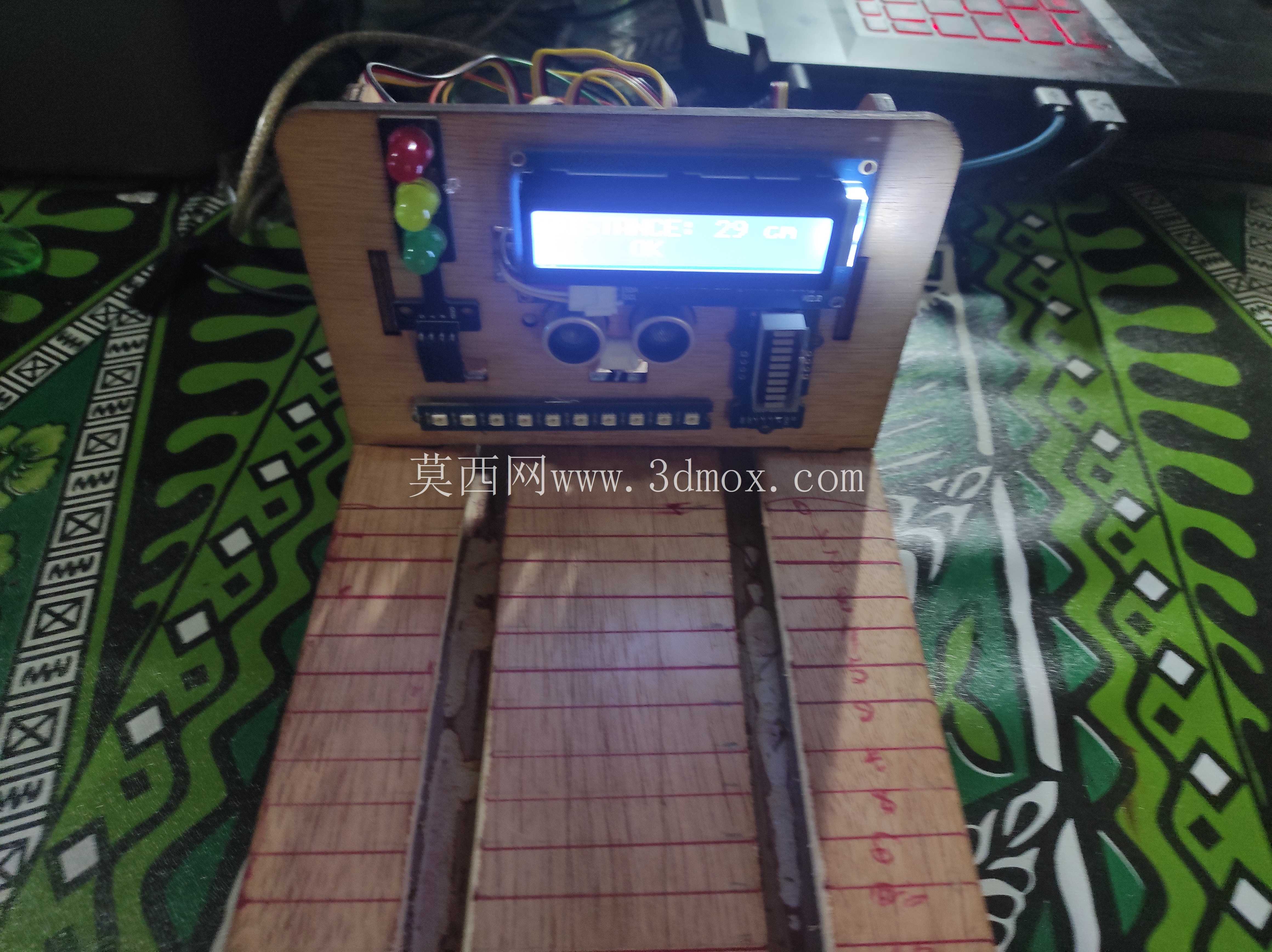

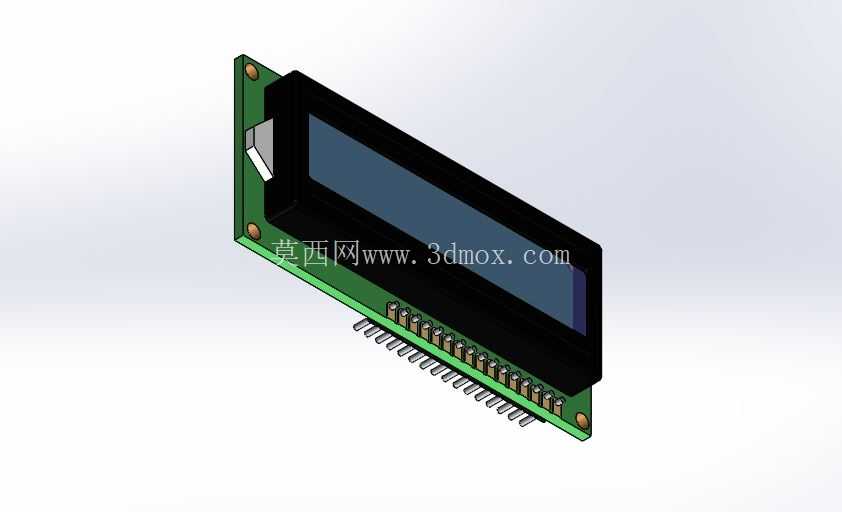

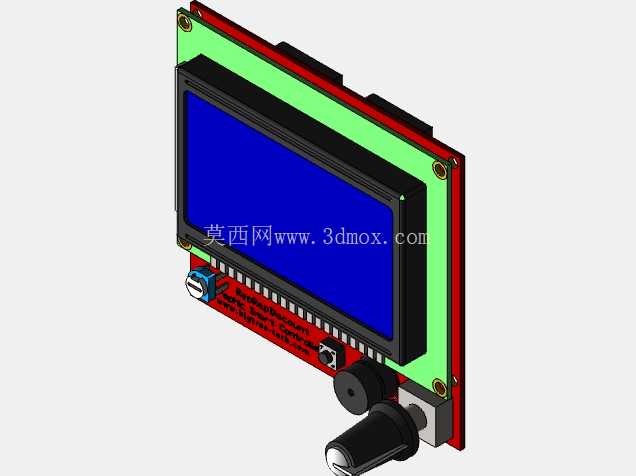

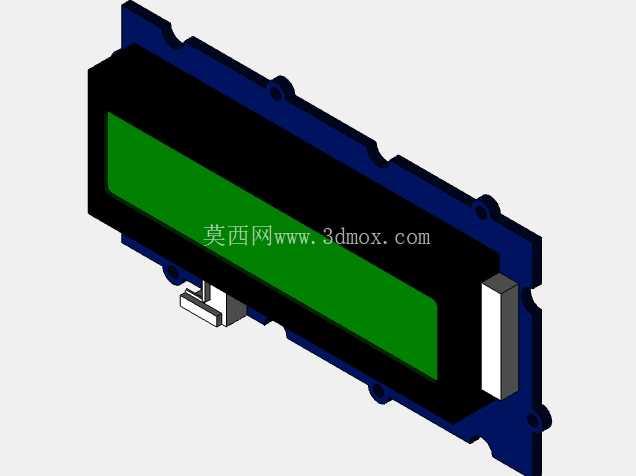

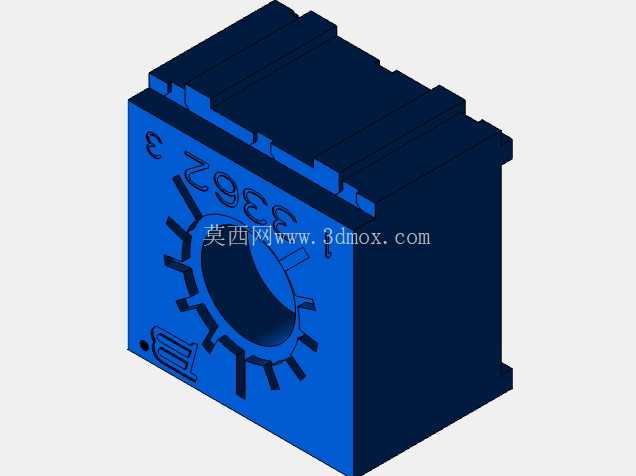

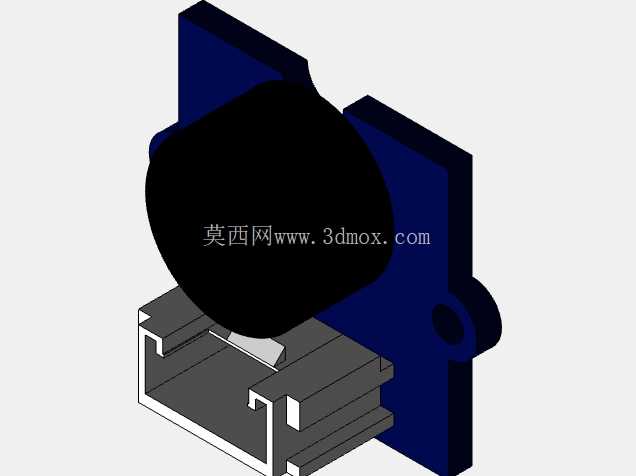

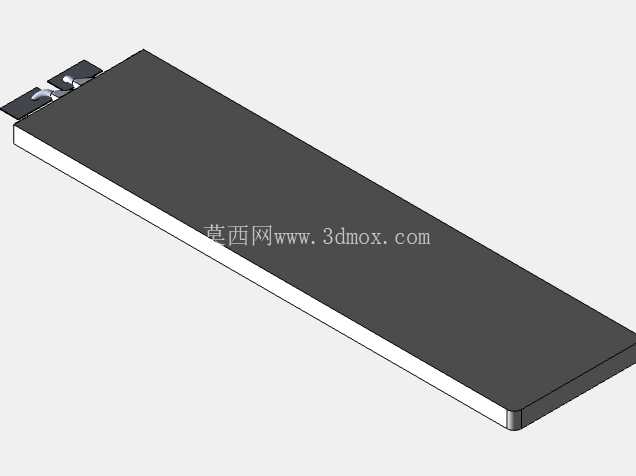

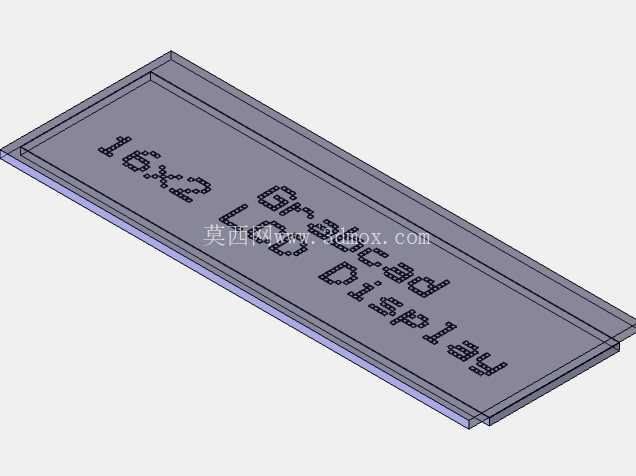

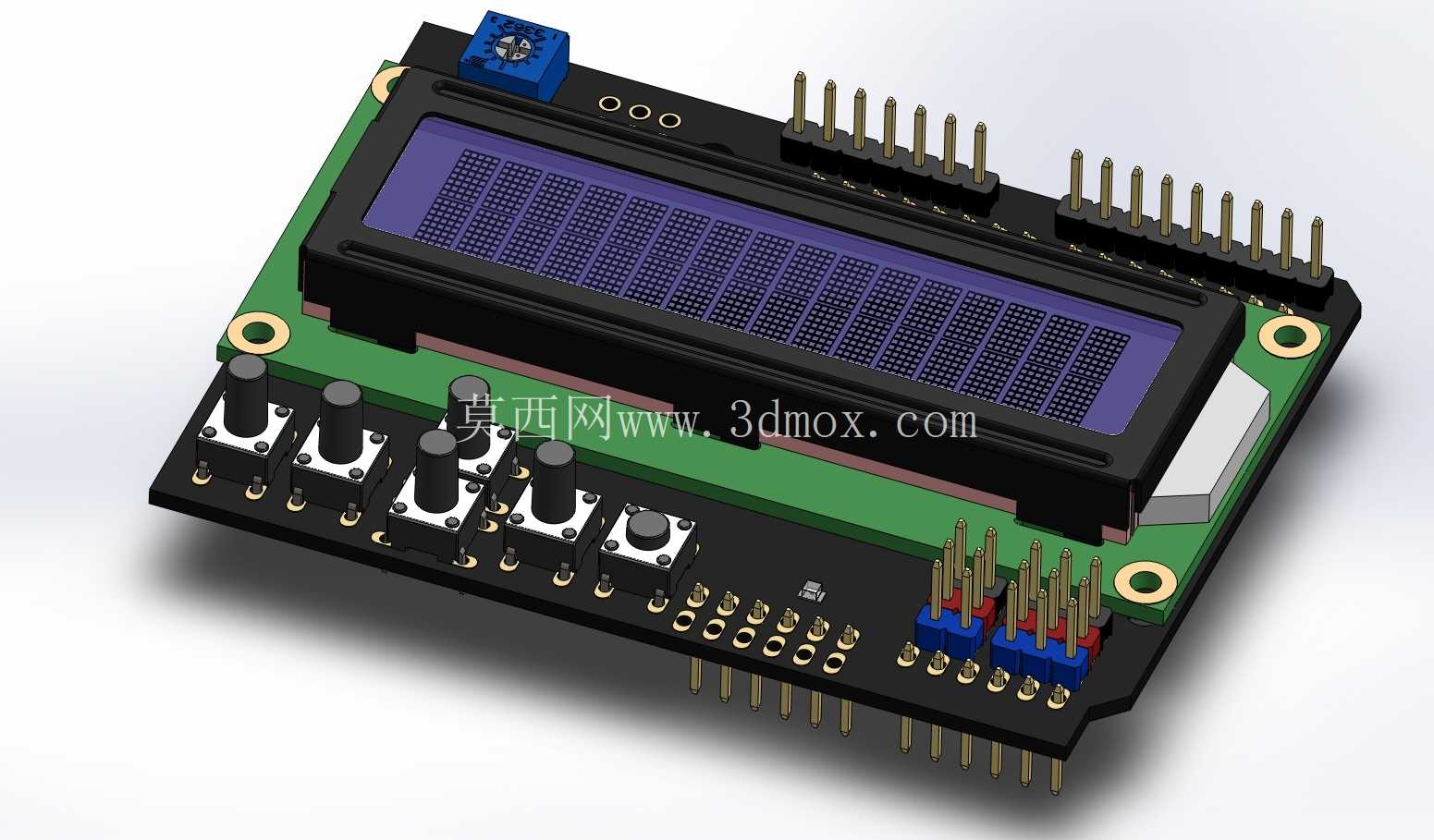

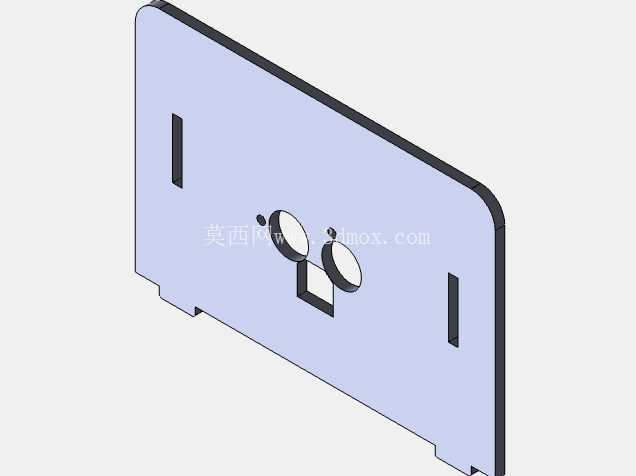

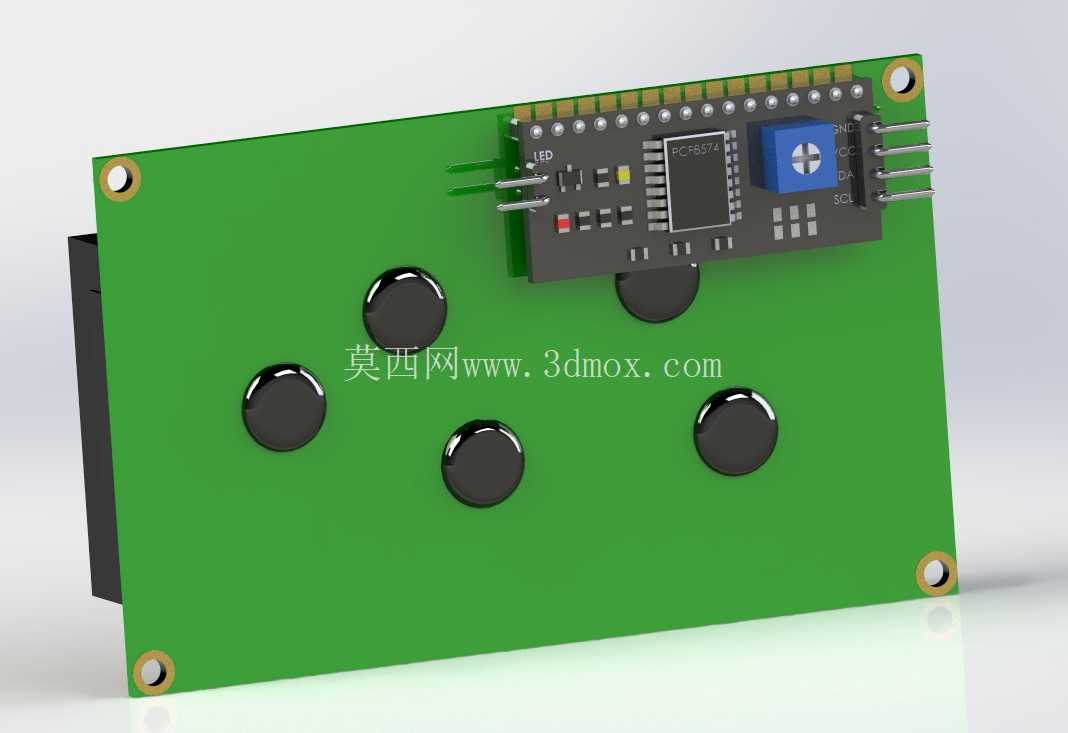

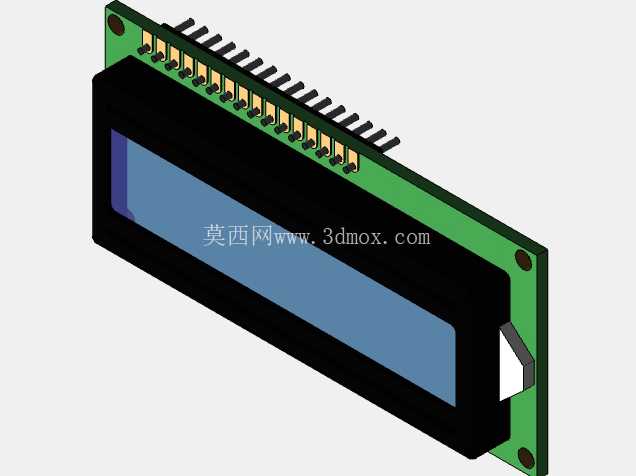

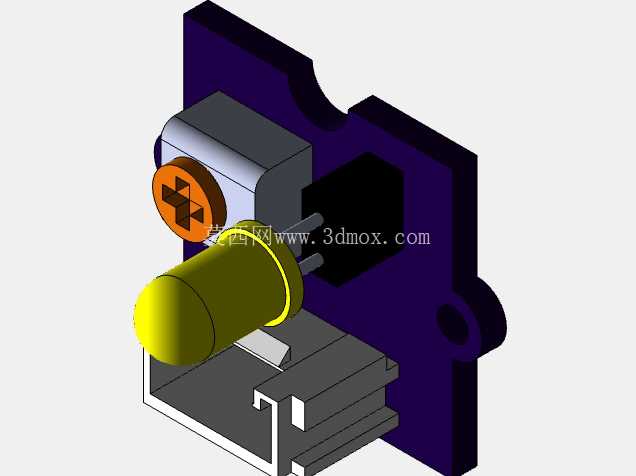

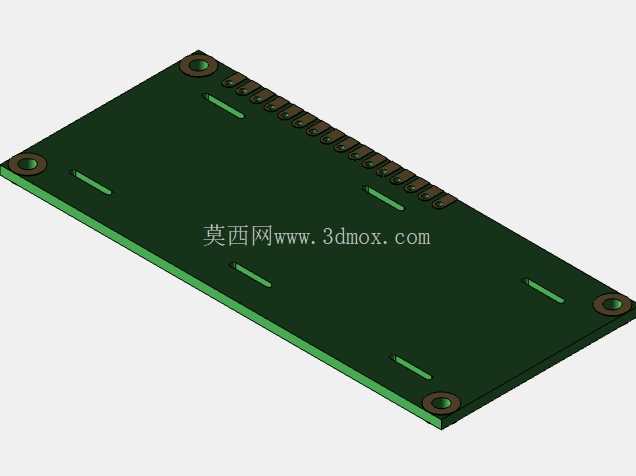

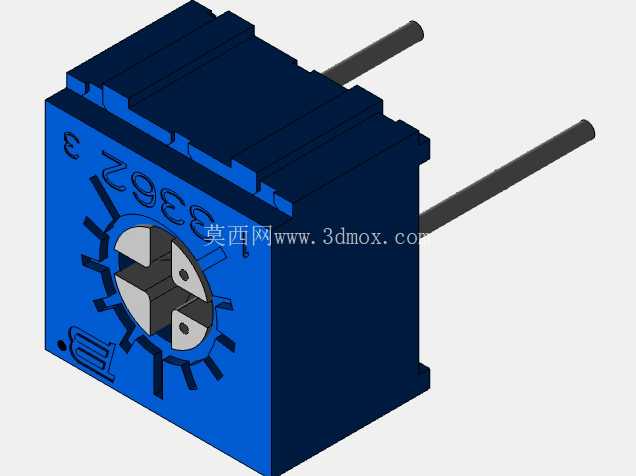

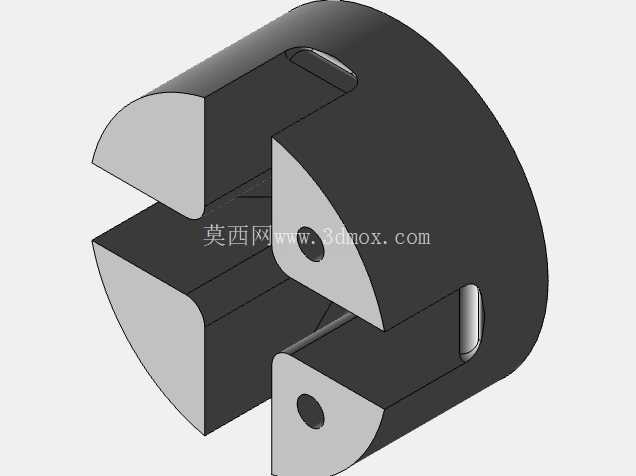

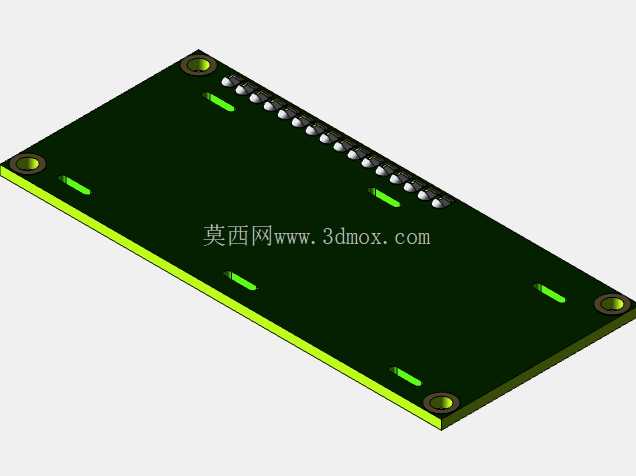

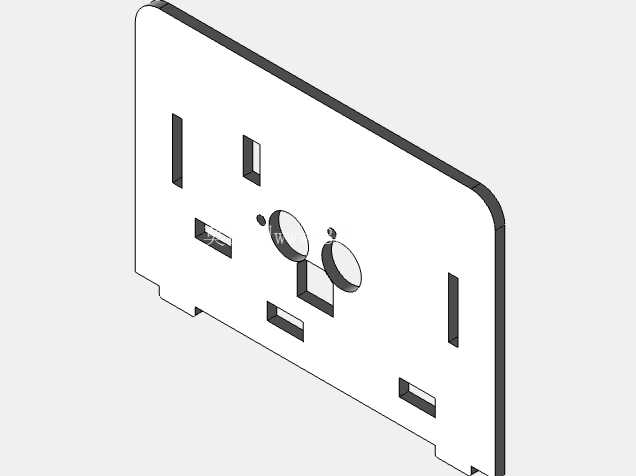

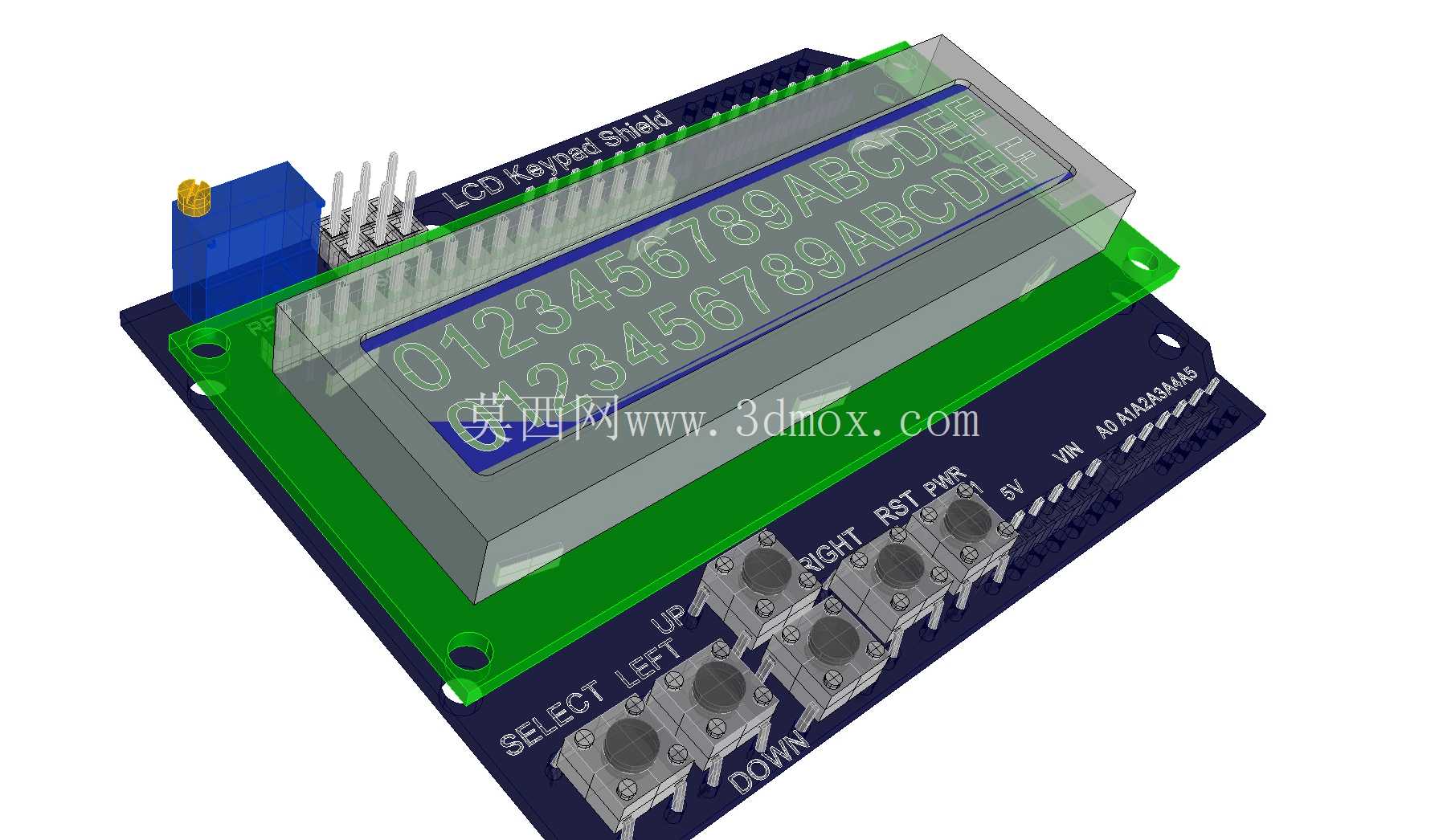

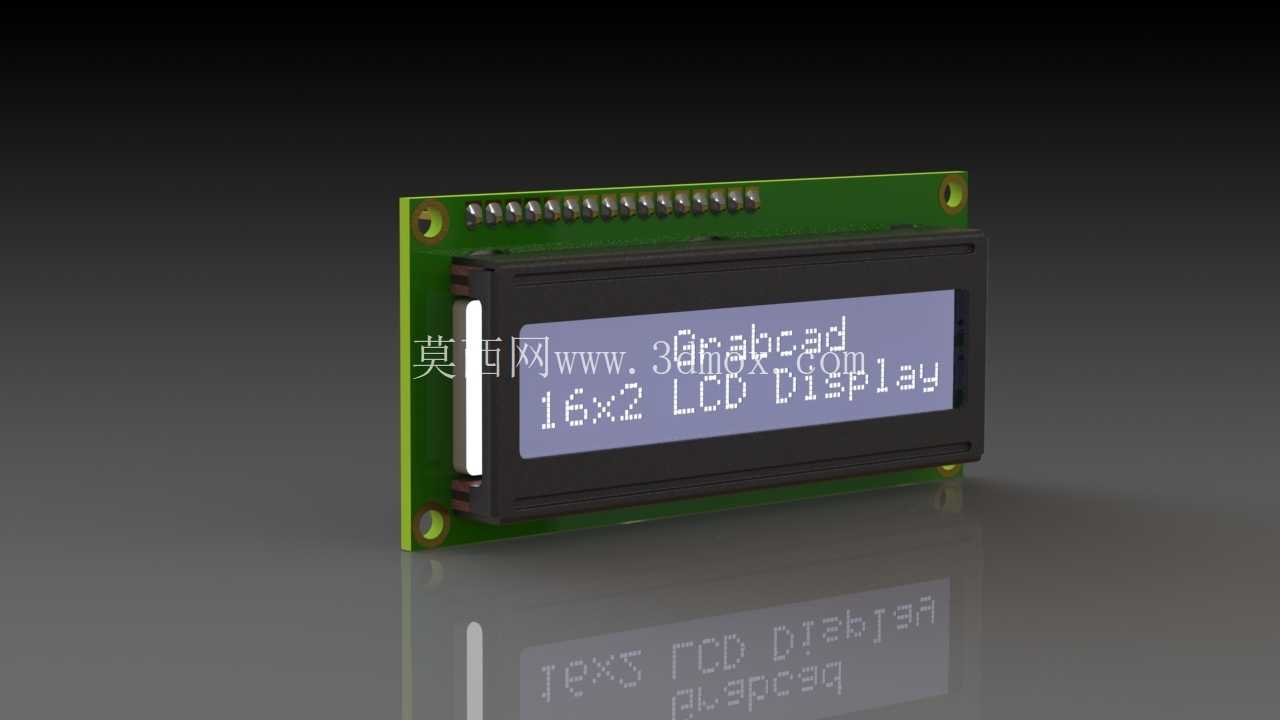

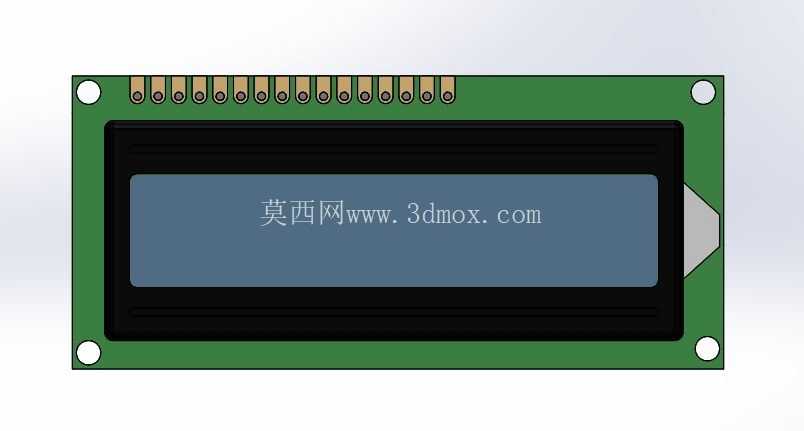

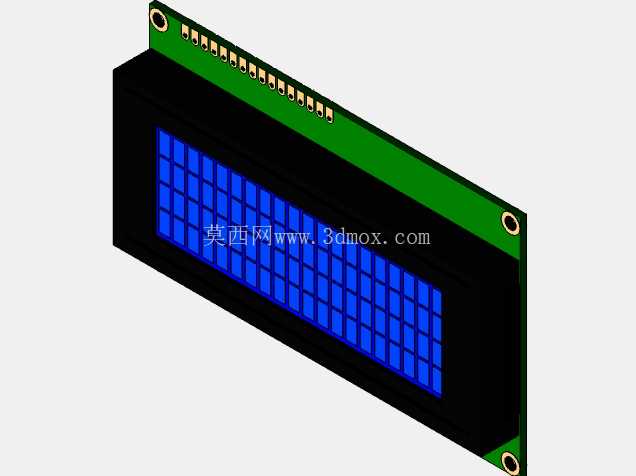

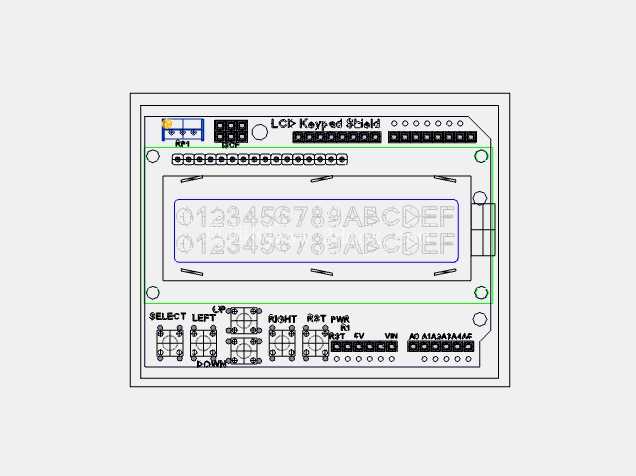

设计思路上优先考虑了教学场景的拆装便利性，主体承载结构采用层压木质板材加工，所有拼接位置采用卡槽配合自攻螺钉的连接方式，没有采用复杂的焊接或一体注塑结构，学生在实训过程中可以快速完成结构拆解与重组，理解设备内部的层级布局逻辑。操作面板区域集成了显示模块、调节旋钮、状态指示灯与开关控件，面板倾斜角度设置为15度，这个角度是经过实际操作验证的，既可以避免屏幕反光影响观察，也能让手部操作旋钮时保持自然的腕部角度，长时间操作不会产生过度疲劳。

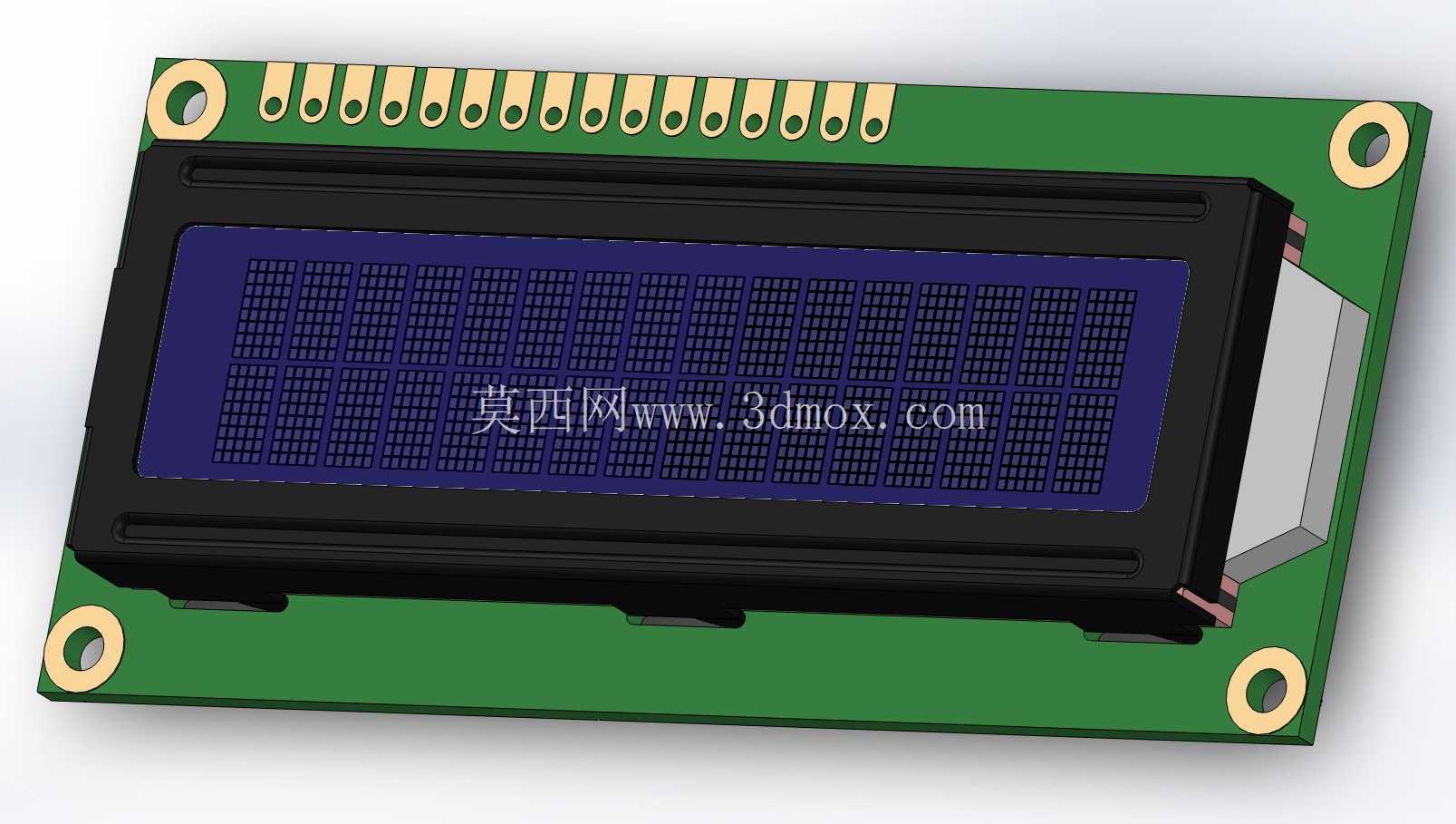

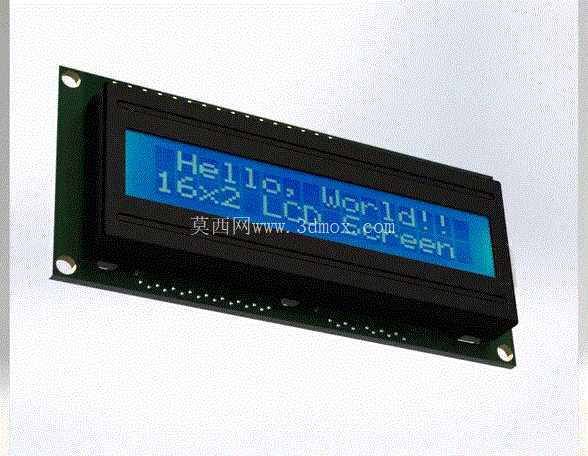

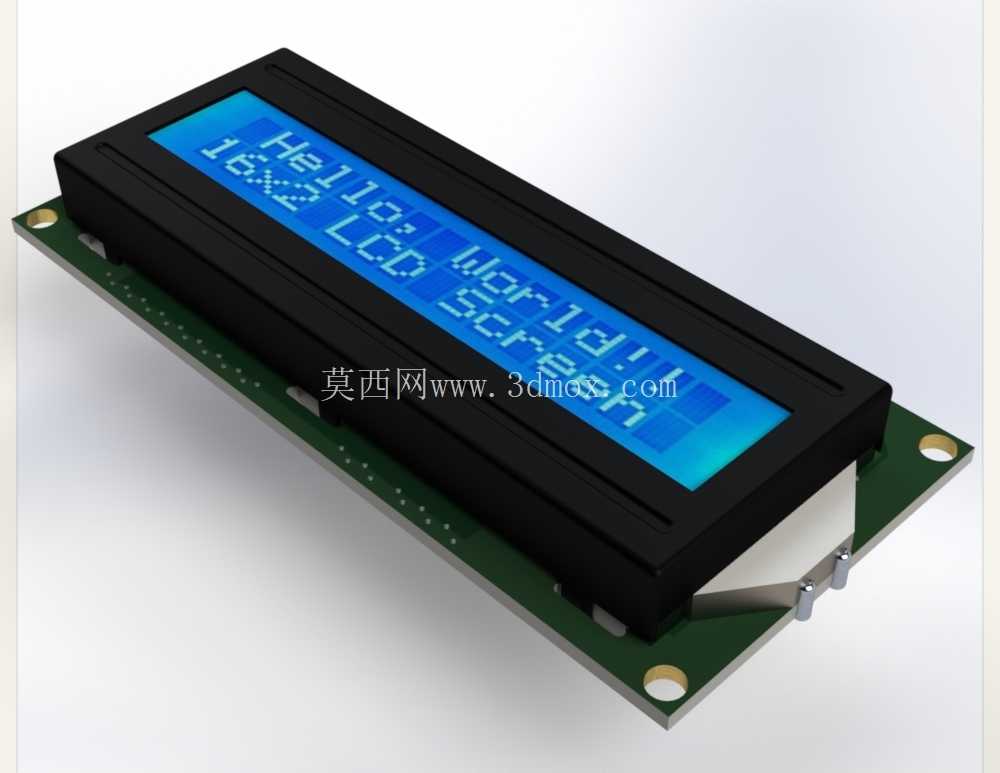

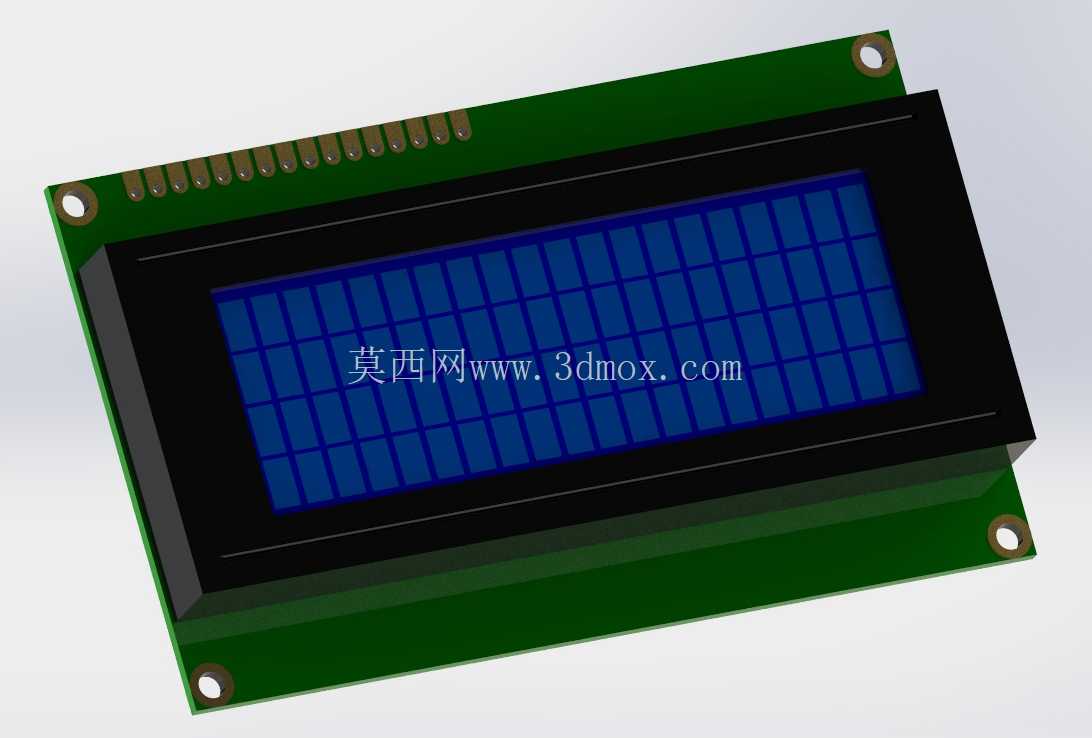

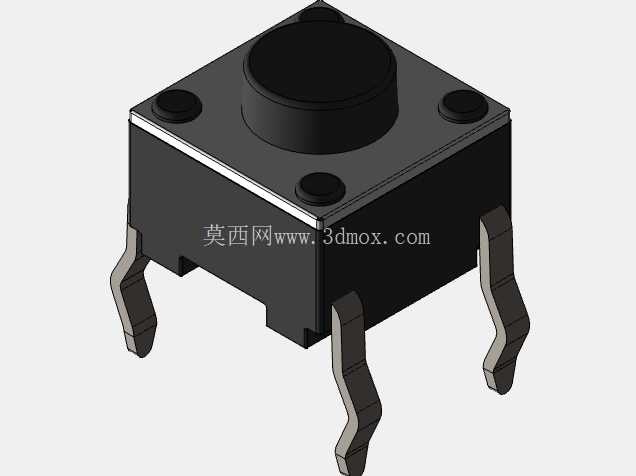

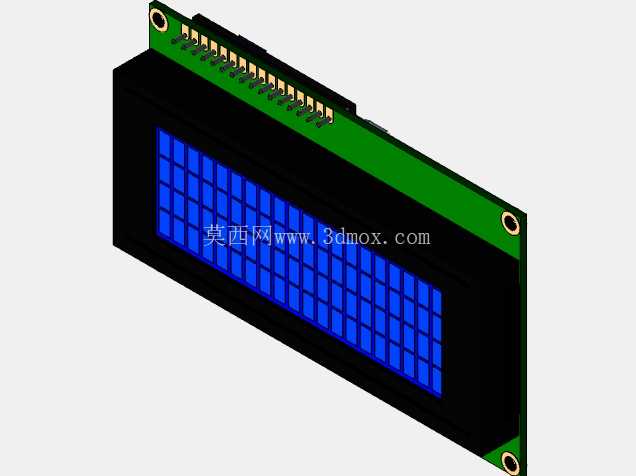

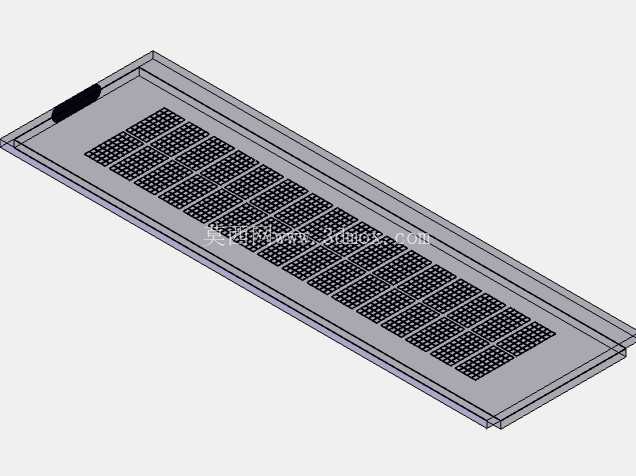

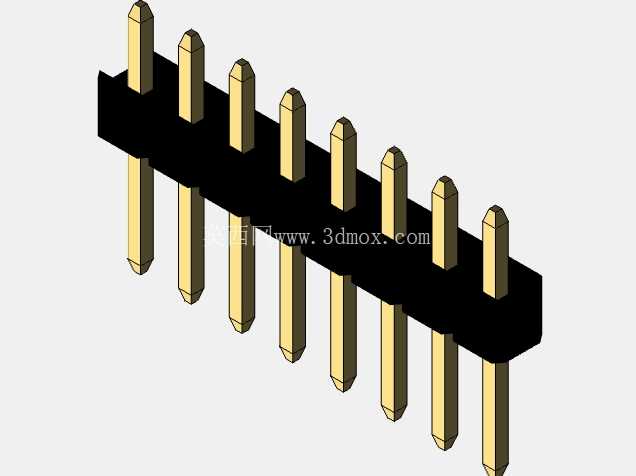

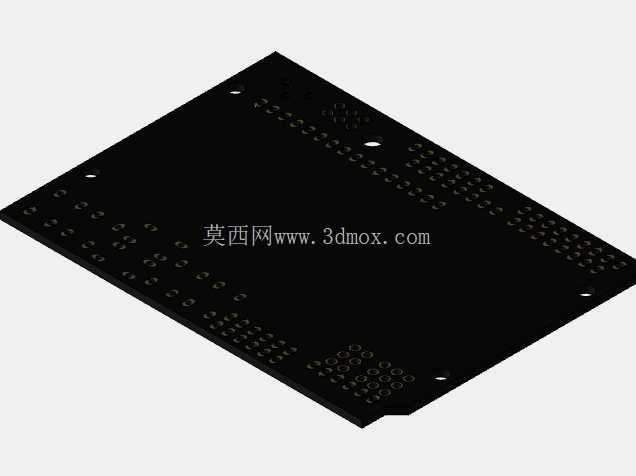

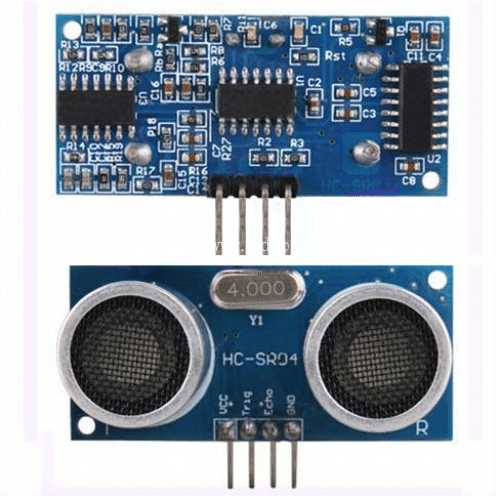

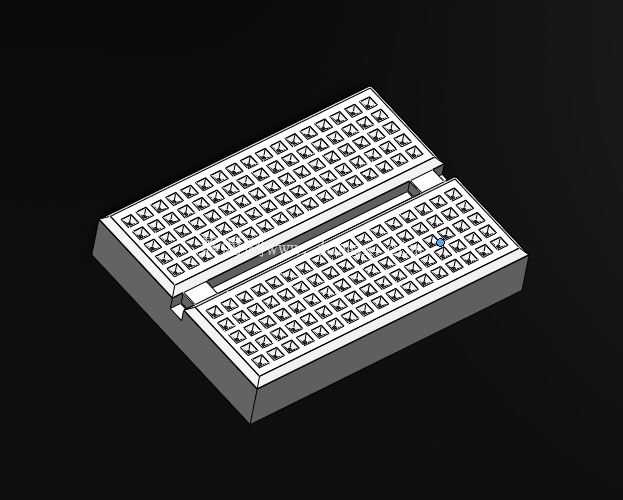

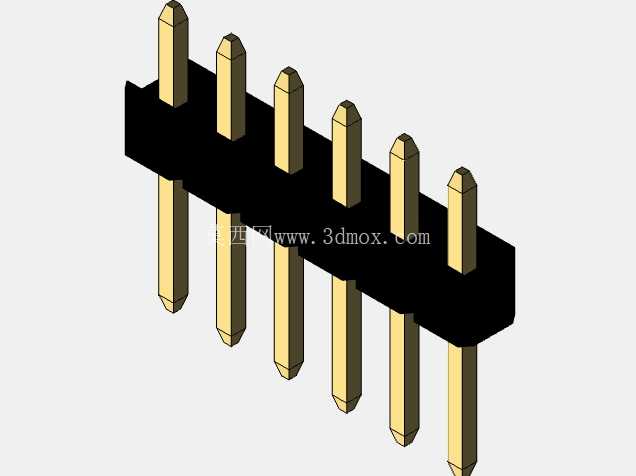

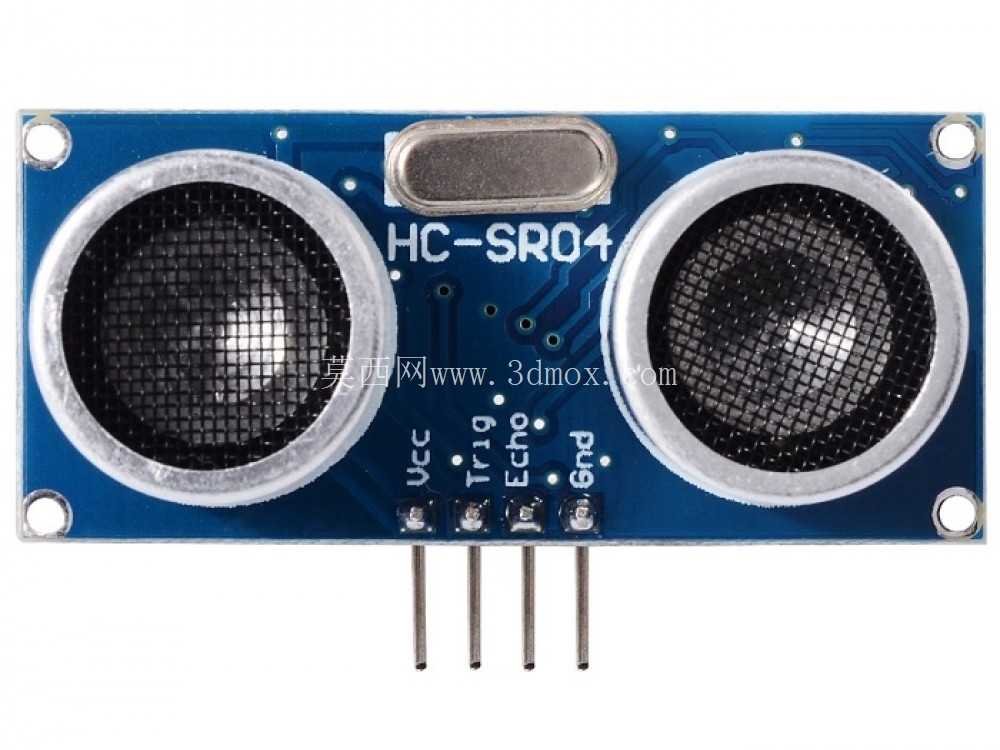

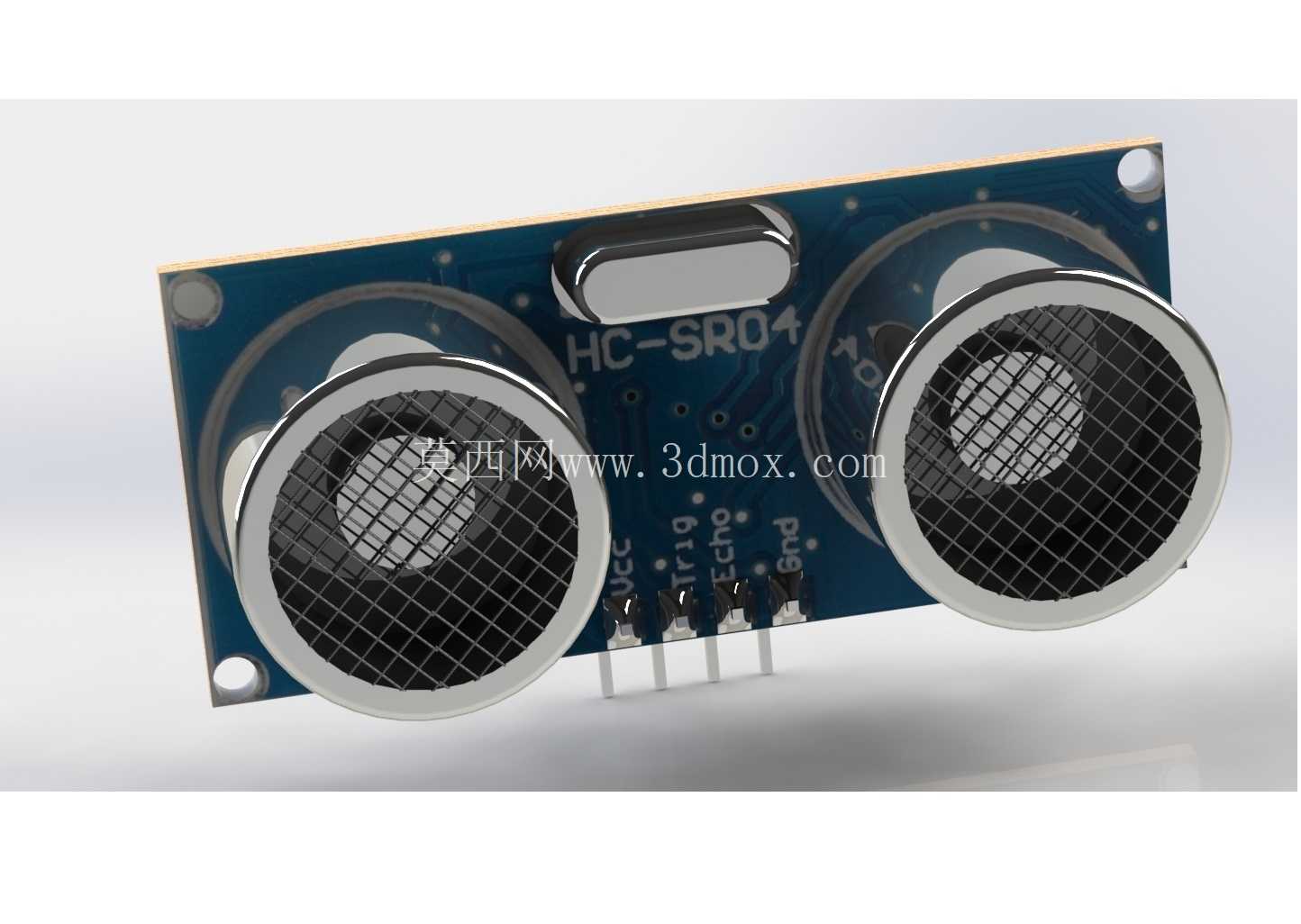

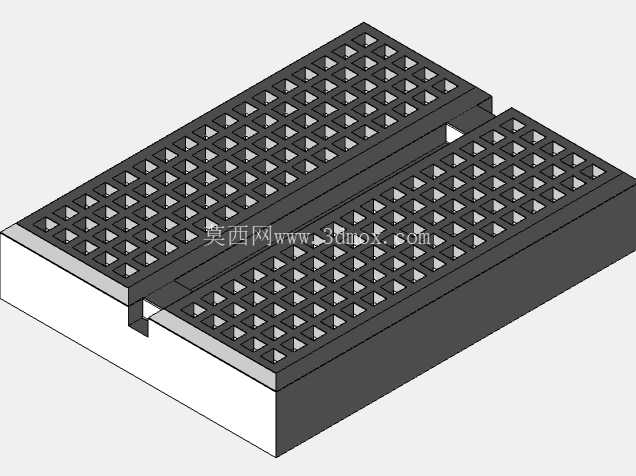

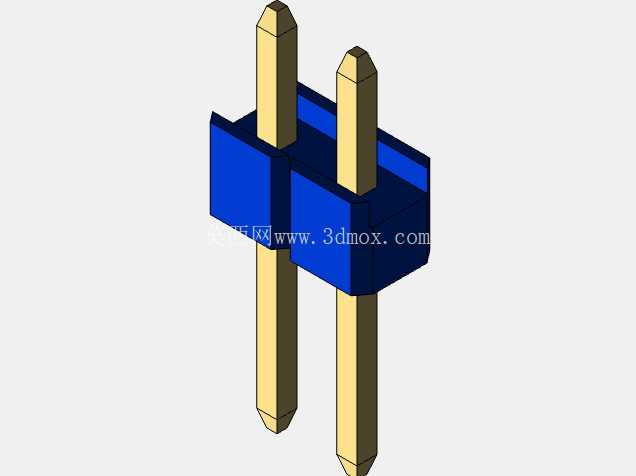

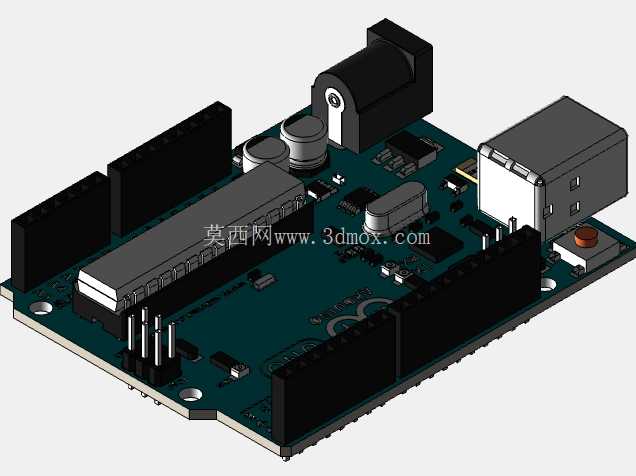

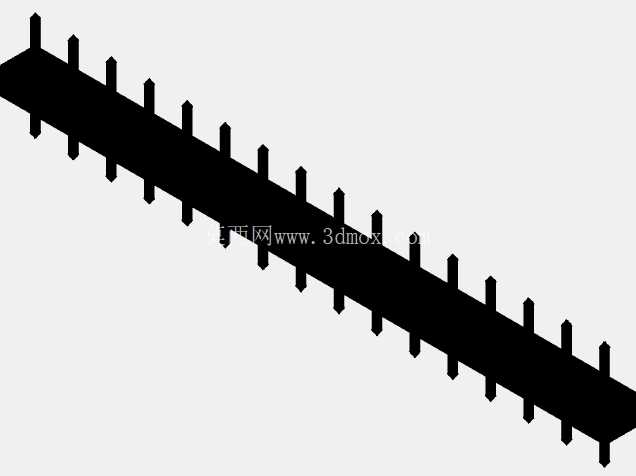

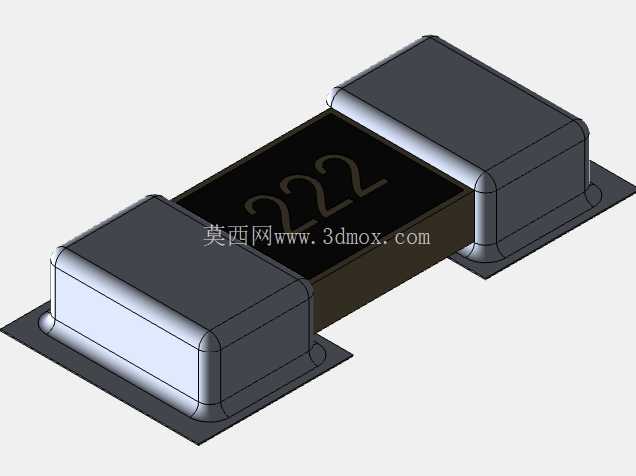

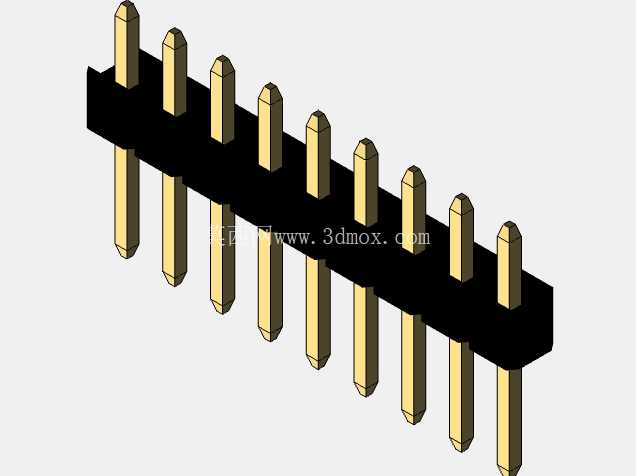

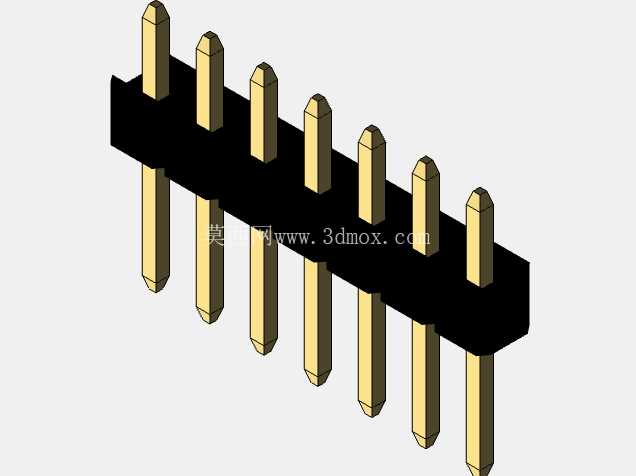

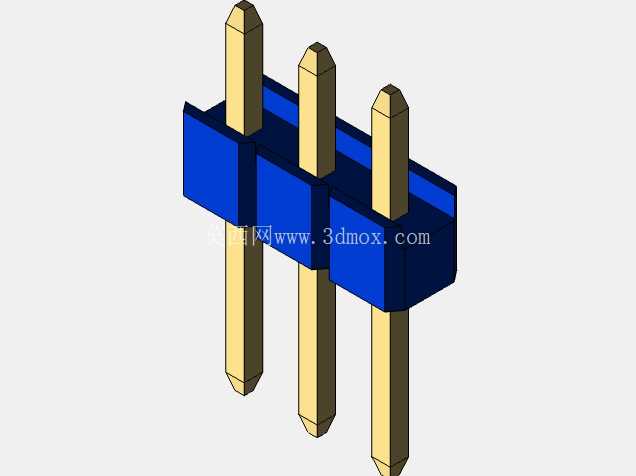

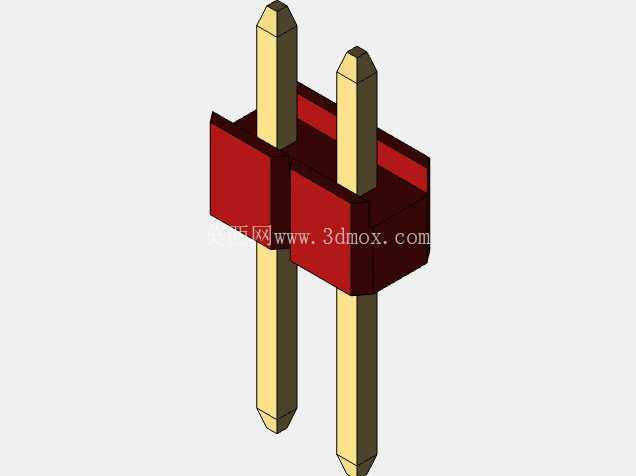

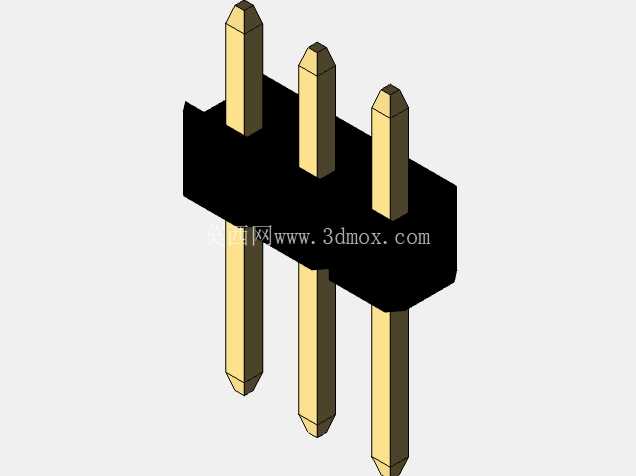

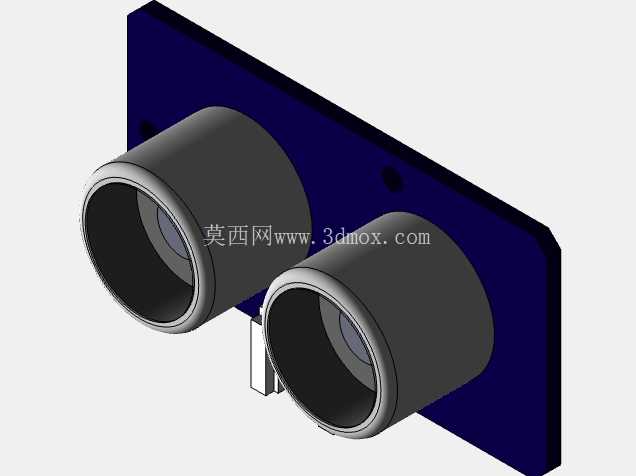

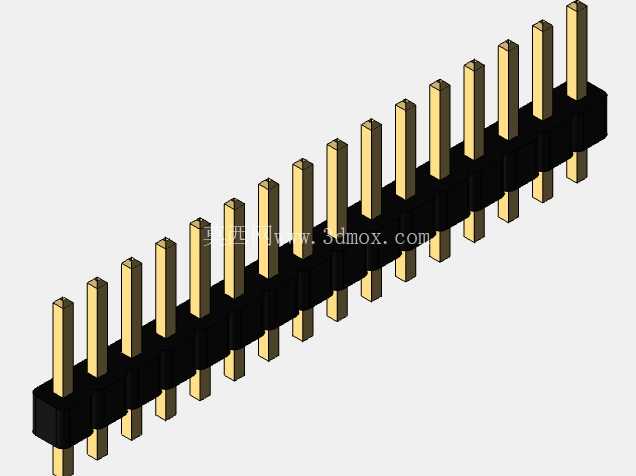

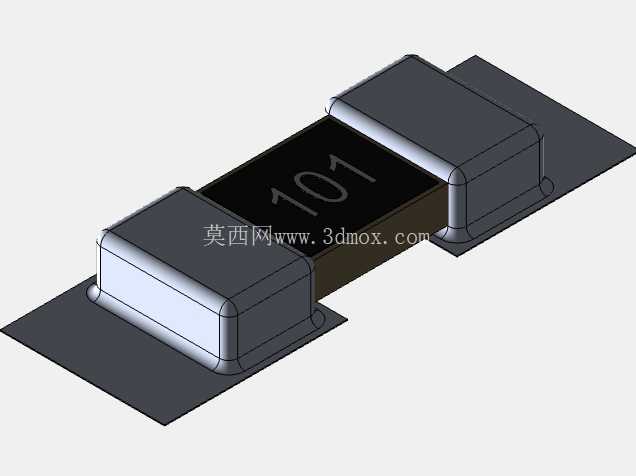

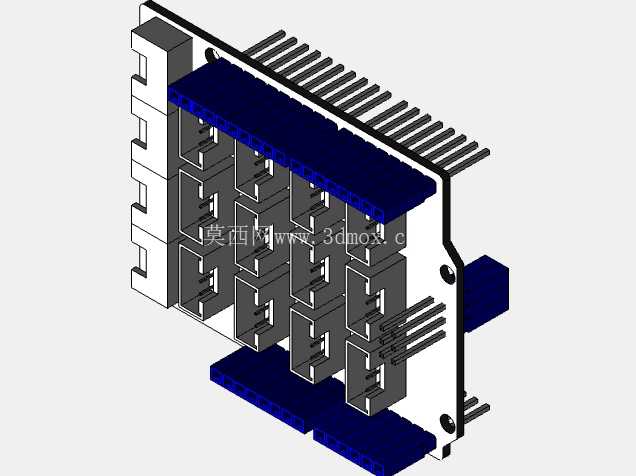

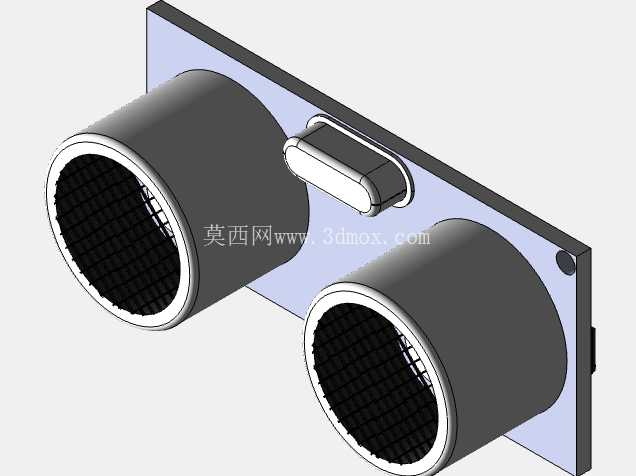

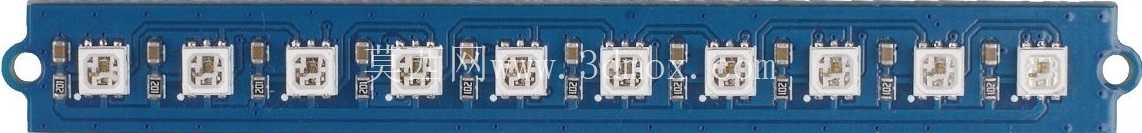

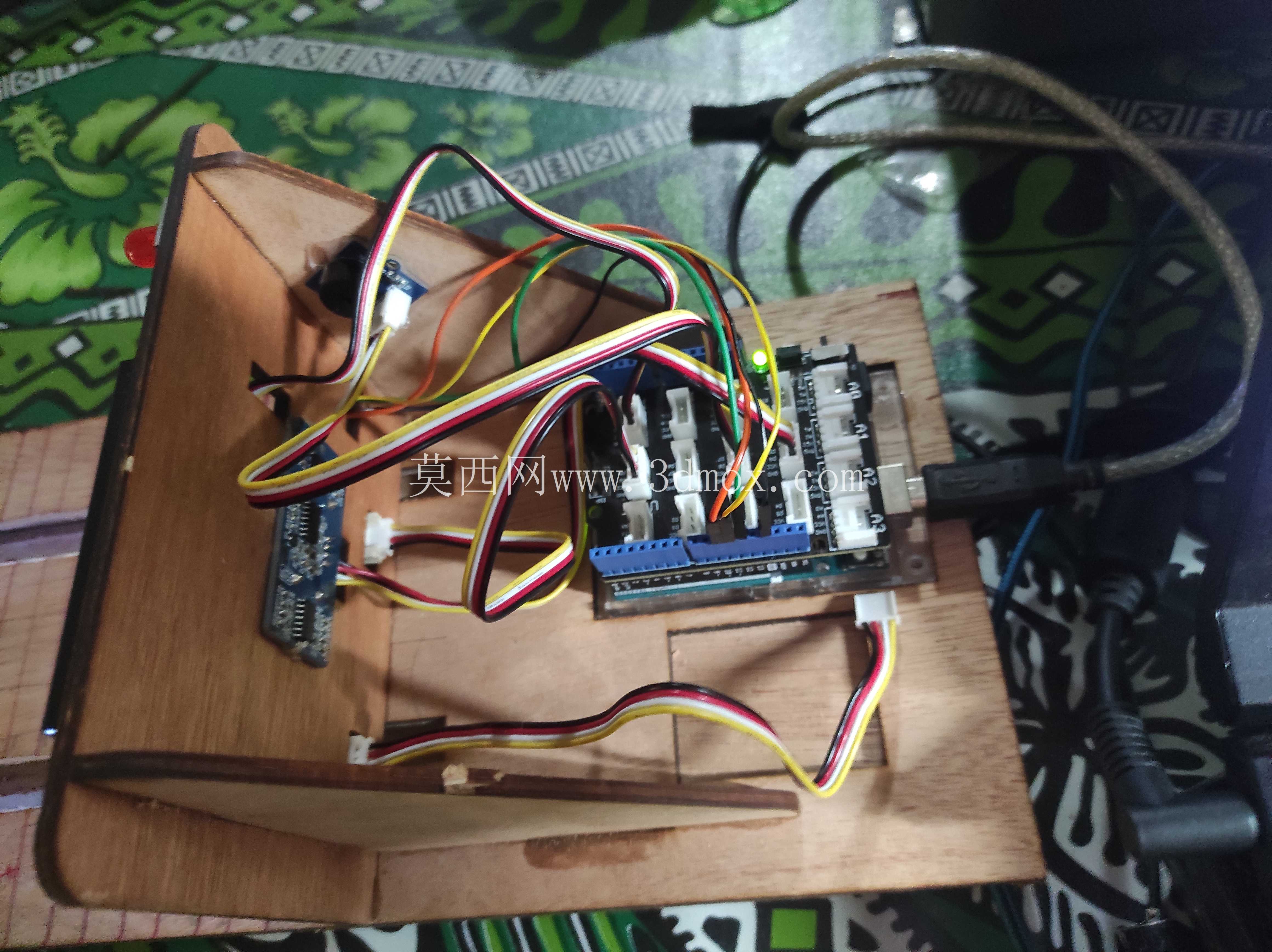

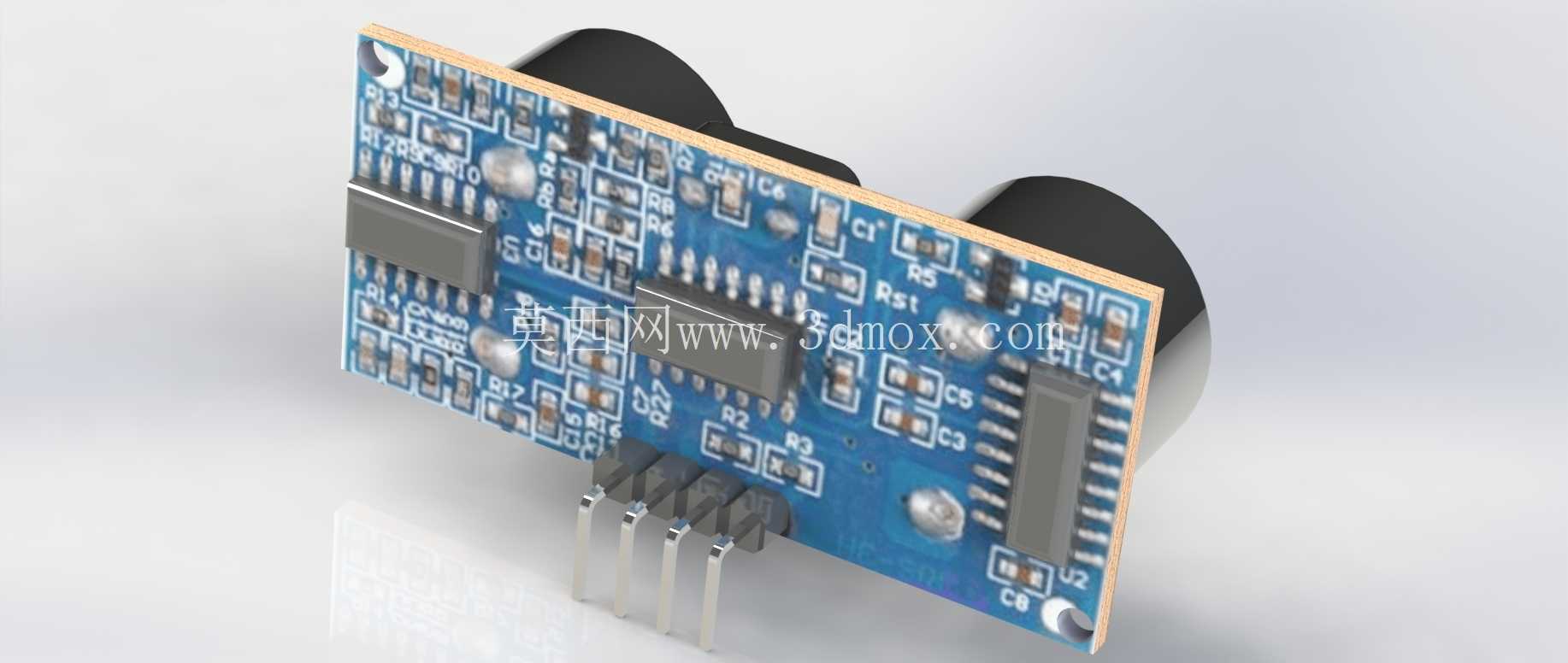

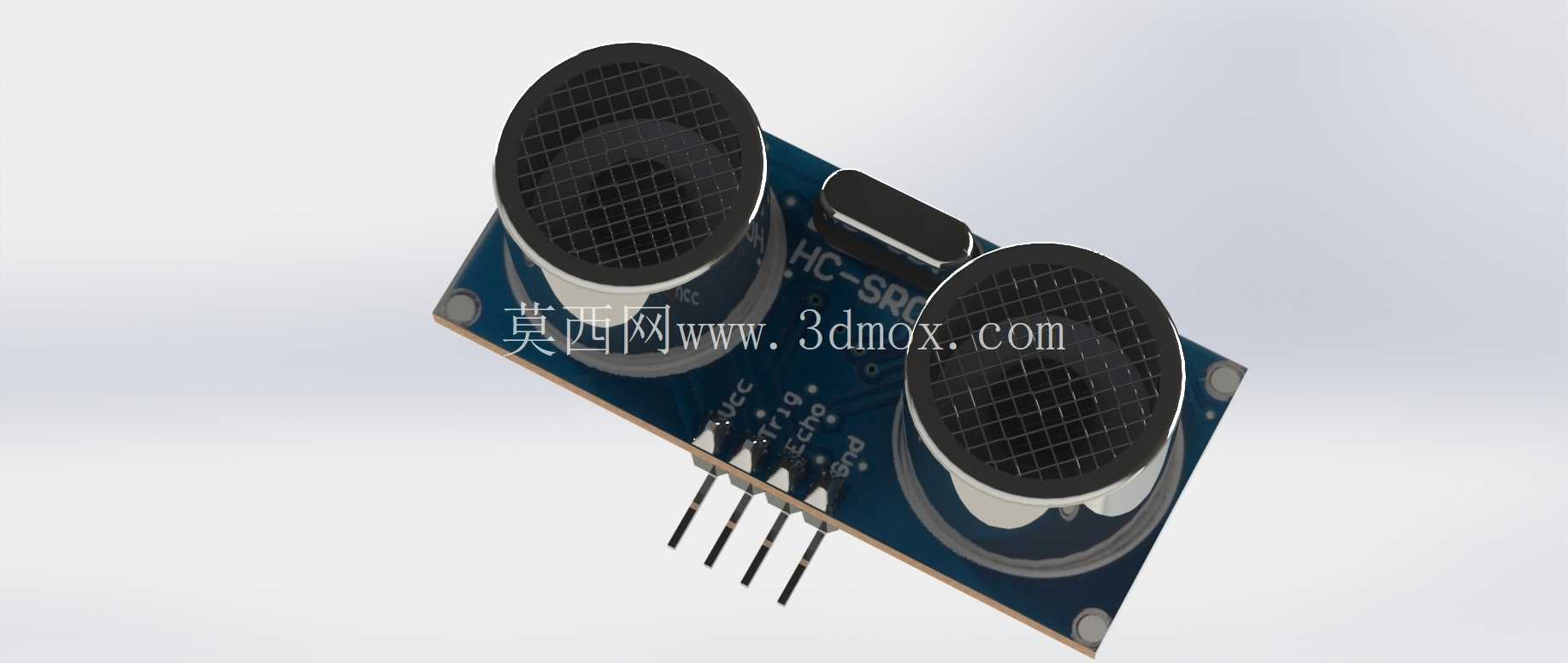

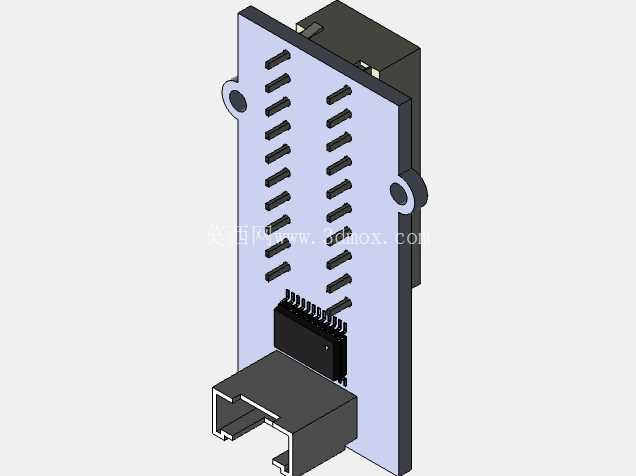

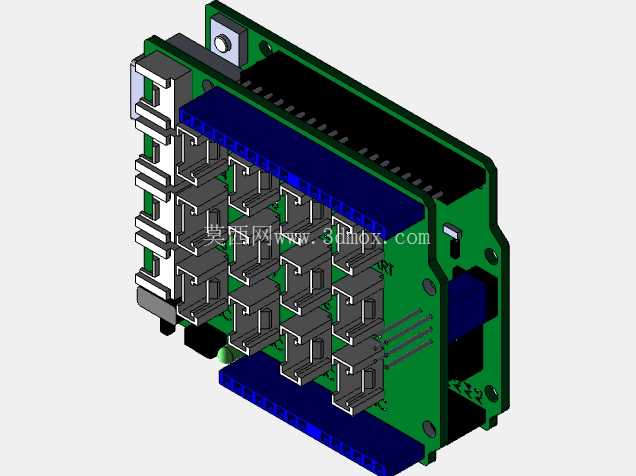

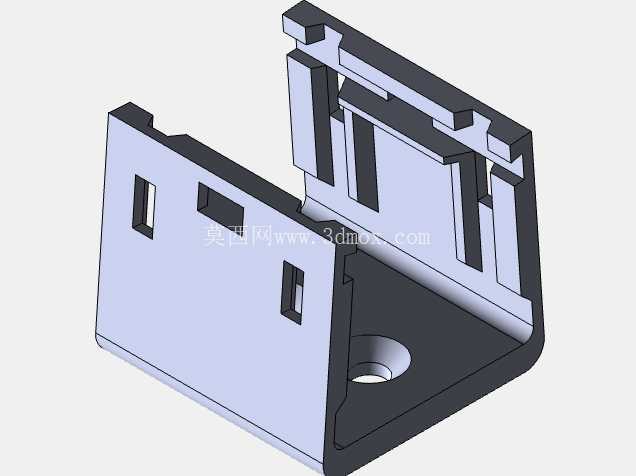

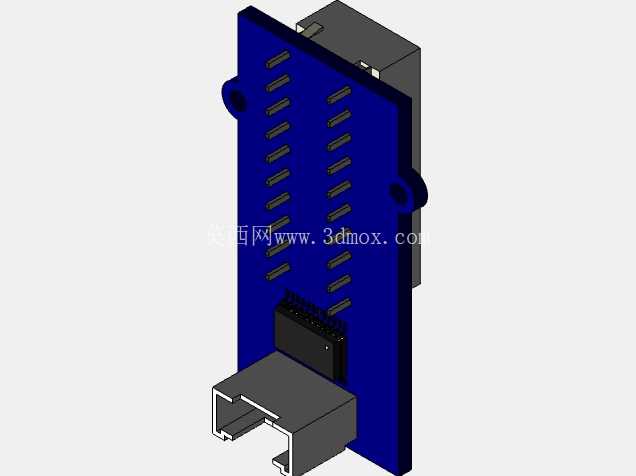

功能特性层面，该模拟器可以模拟雷达的扫描信号反馈、目标距离调节、工作模式切换等核心演示功能，结构内部预留了标准的电子元件安装仓，仓体尺寸按照通用的开源控制板、电源模块、接线端子排的安装尺寸设计，不需要额外定制非标安装支架，后期维护更换元件时可以直接采购市售标准件替换。结构的后部预留了走线槽与散热开口，走线槽宽度为15mm，可以容纳所有控制线缆有序排布，避免线缆杂乱干扰内部元件安装，散热开口采用格栅式设计，既可以保证内部电路工作时的空气流通，也能防止较大的杂物落入设备内部造成电路短路。

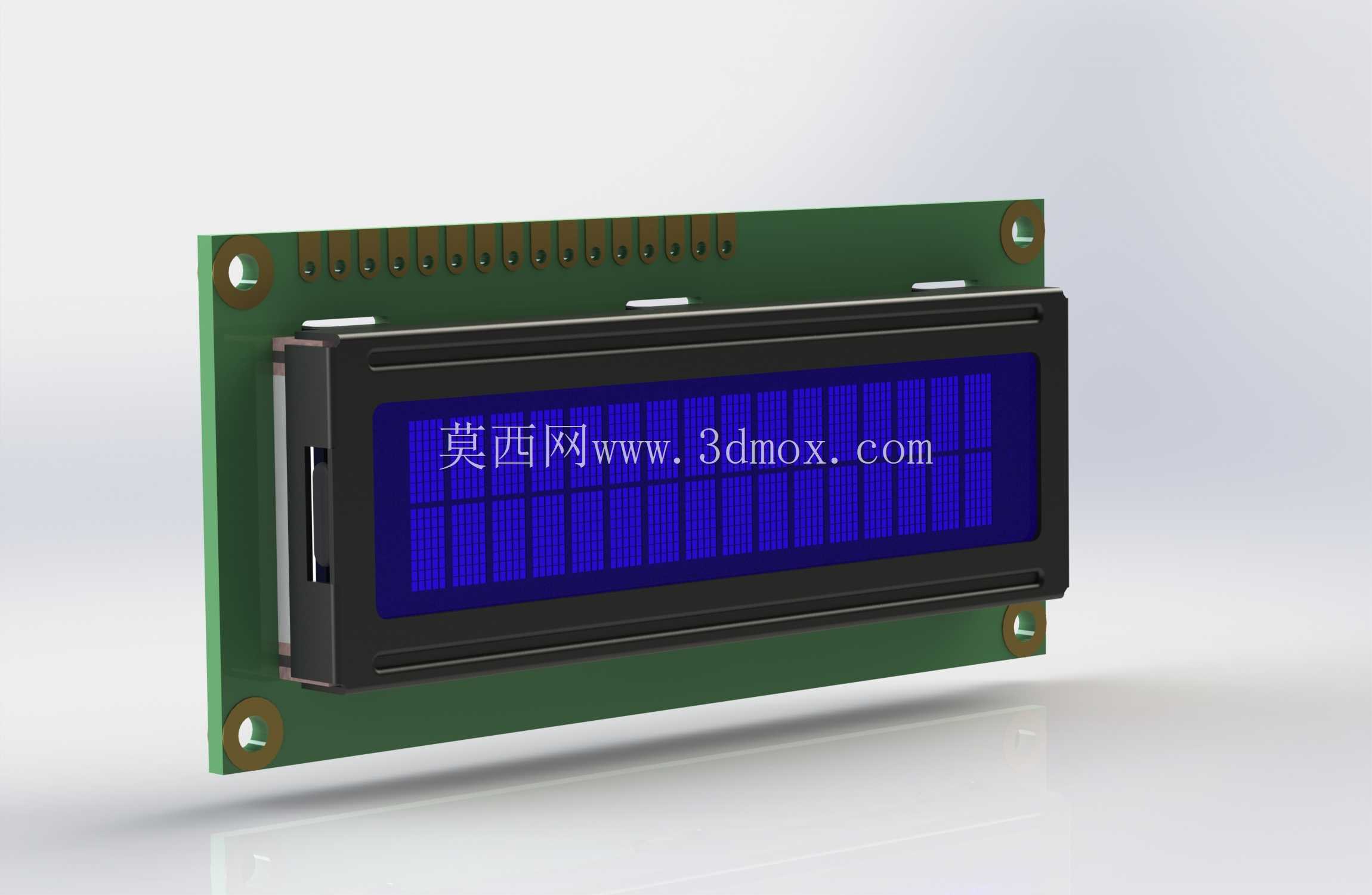

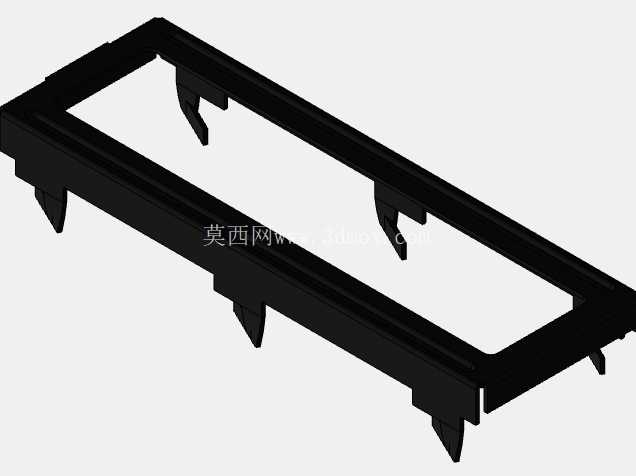

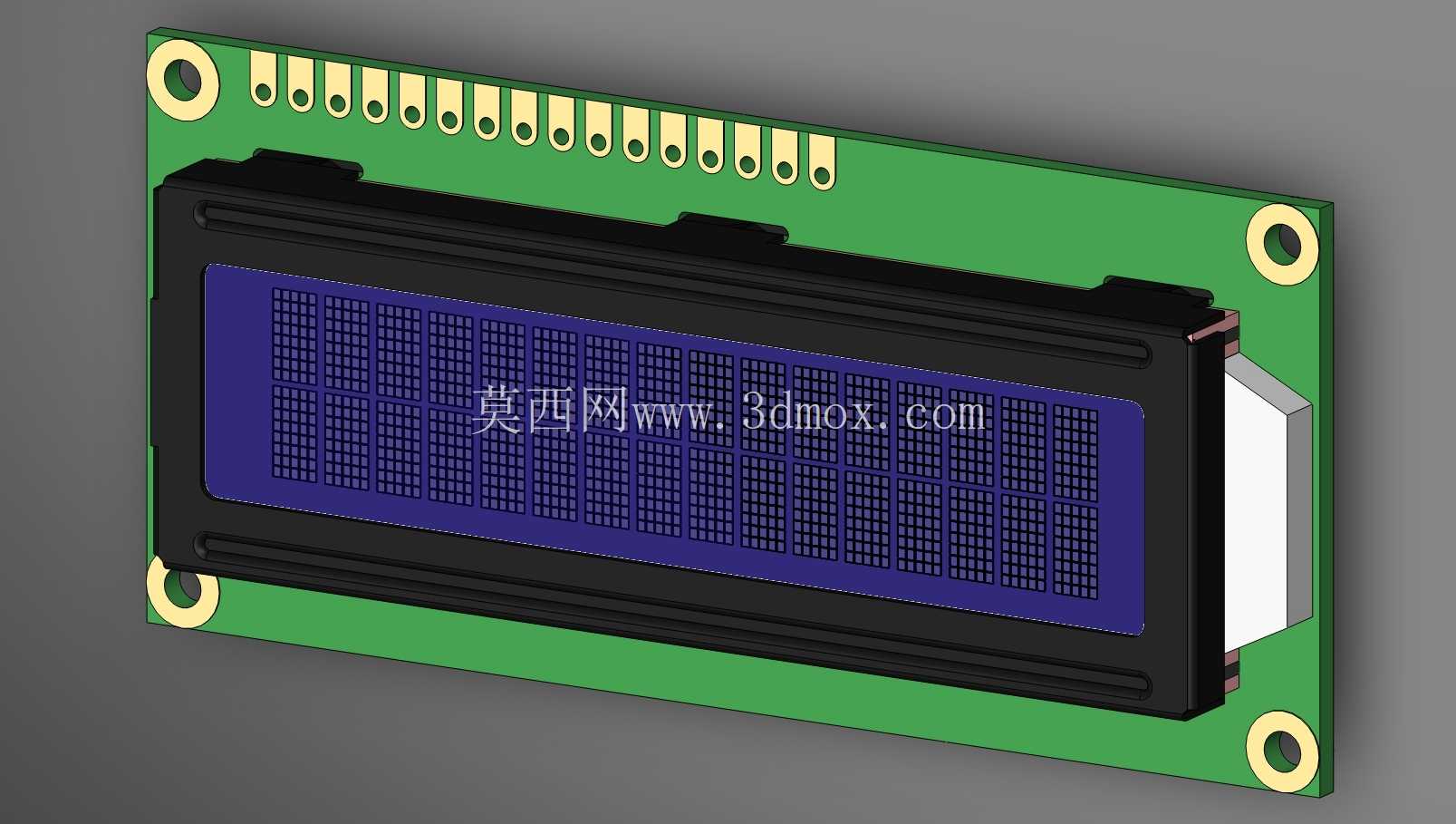

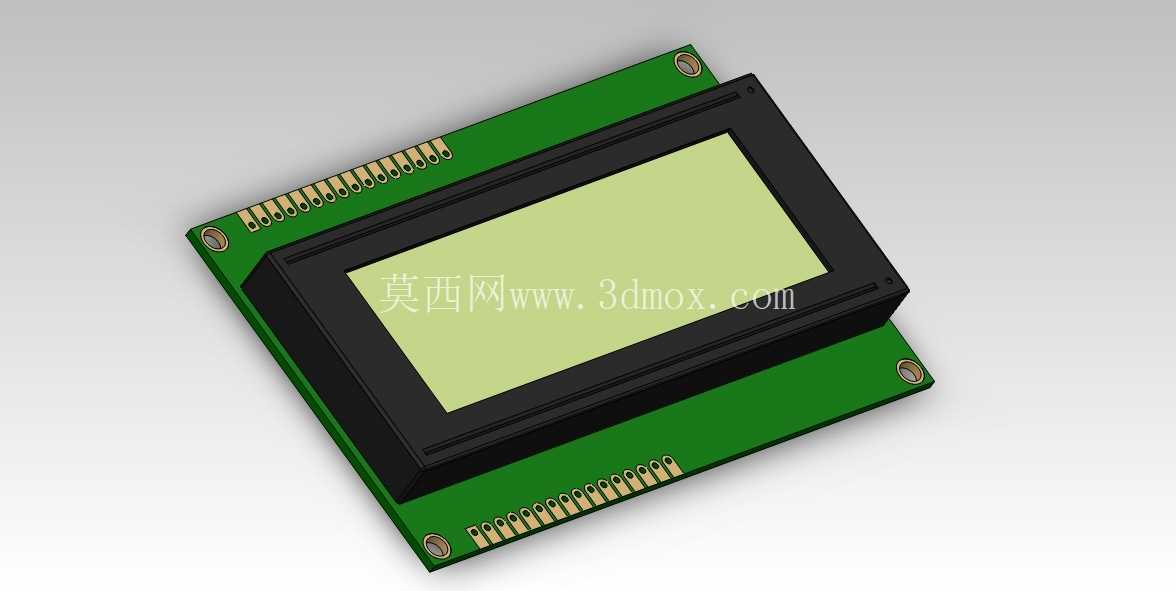

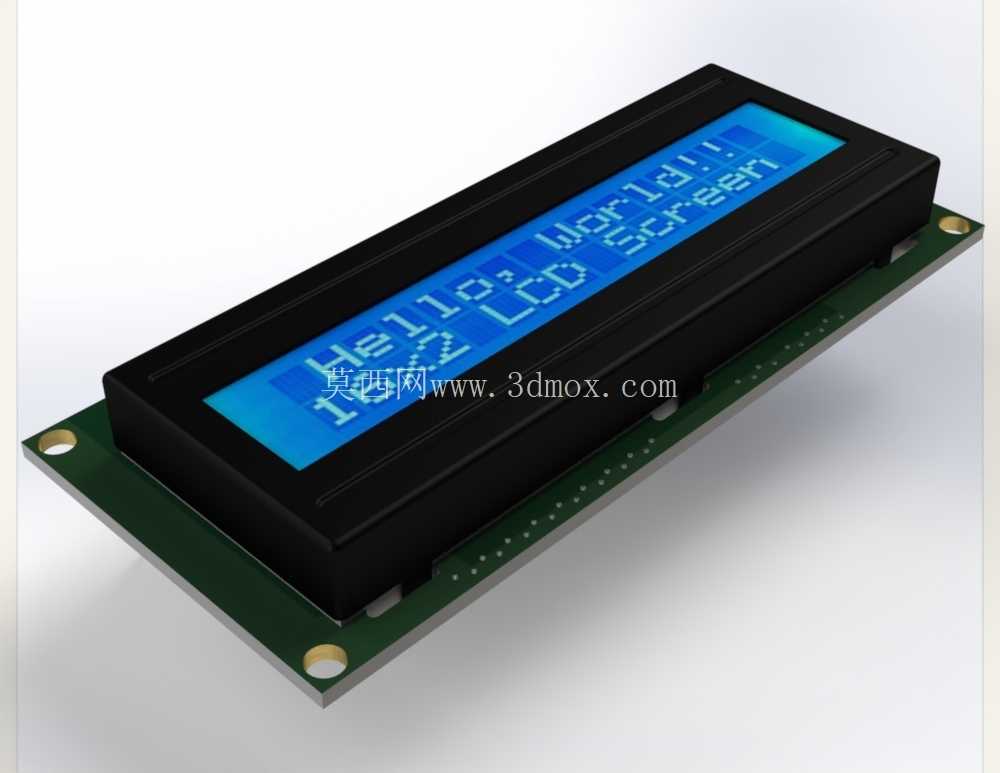

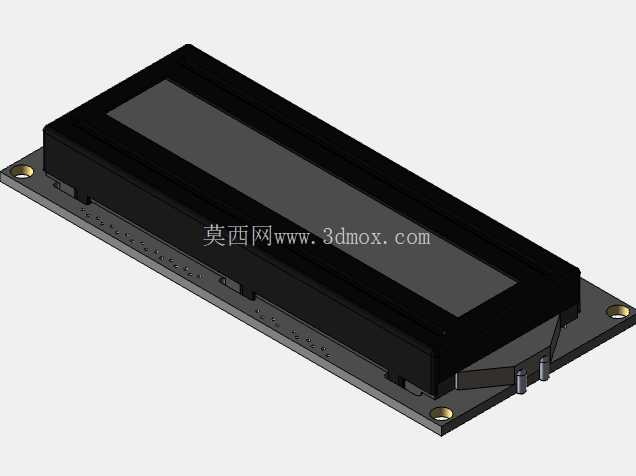

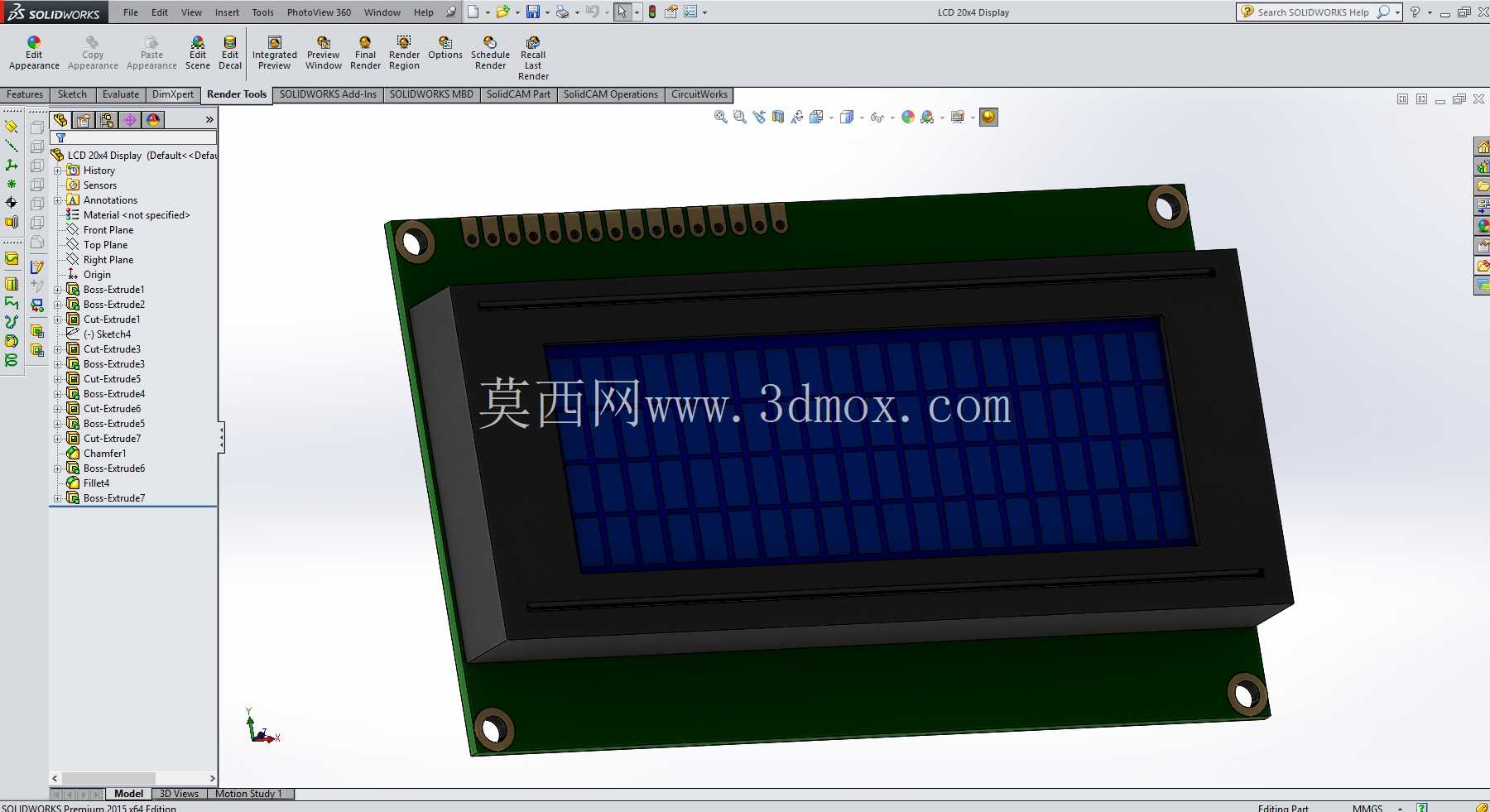

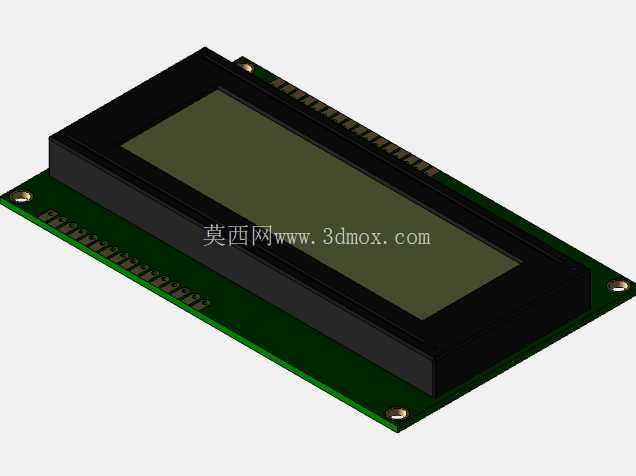

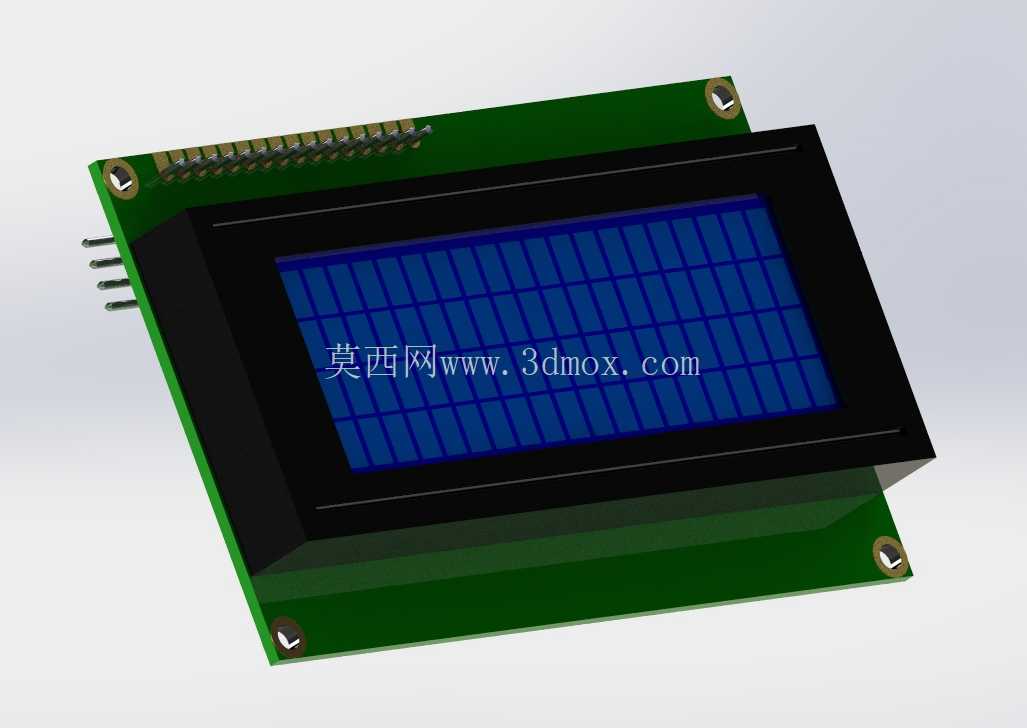

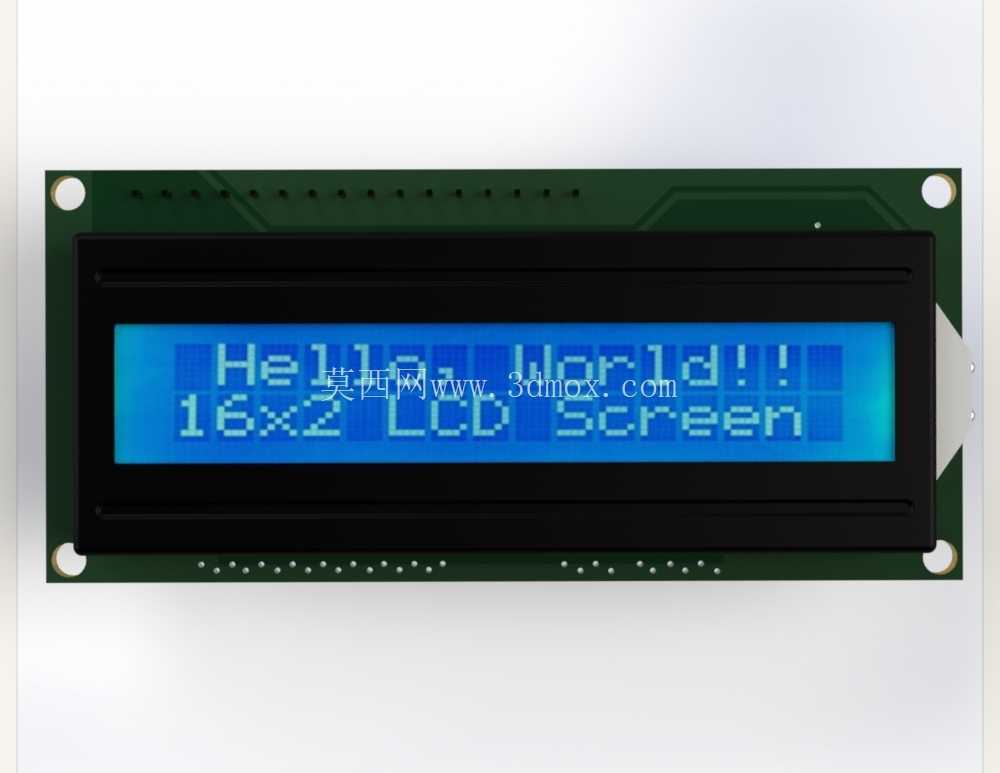

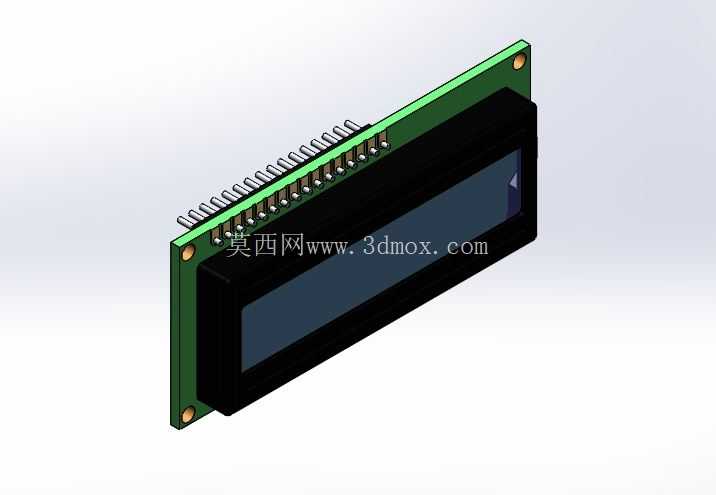

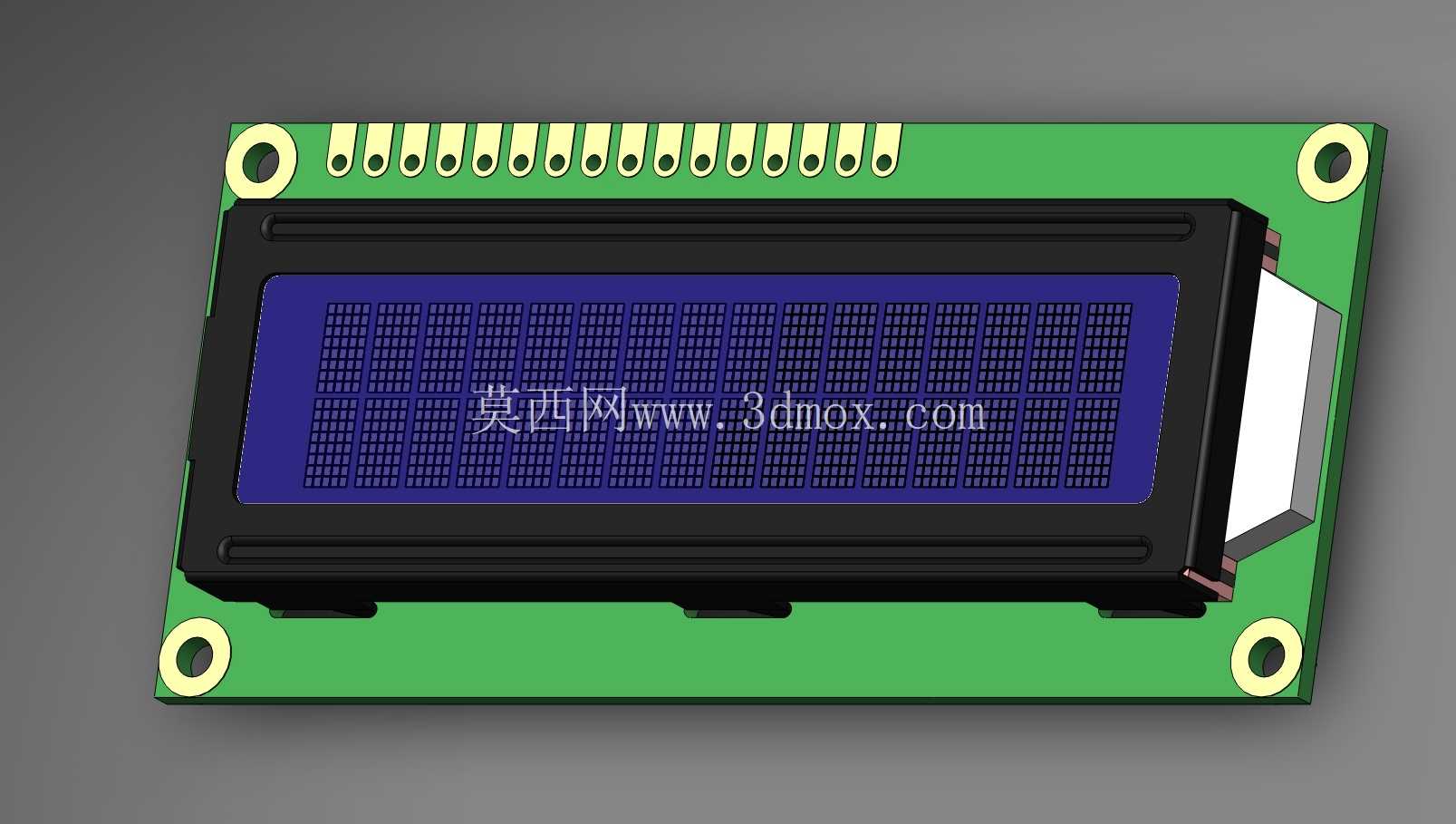

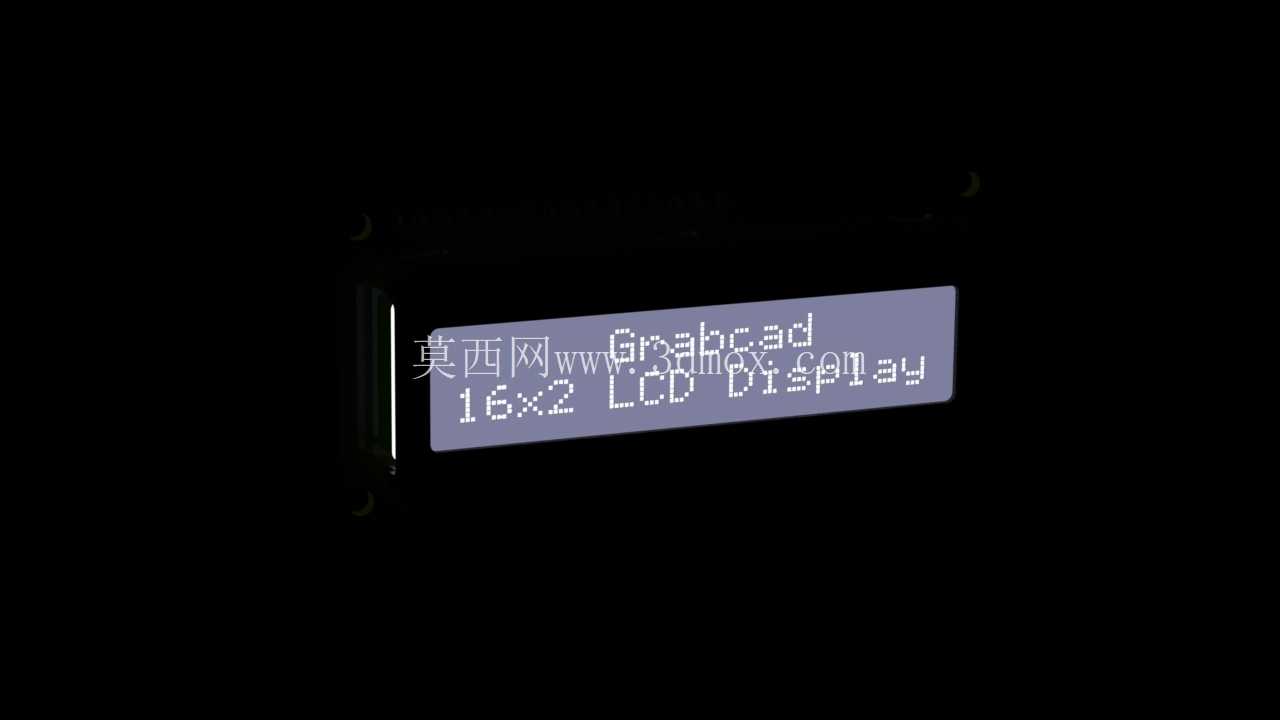

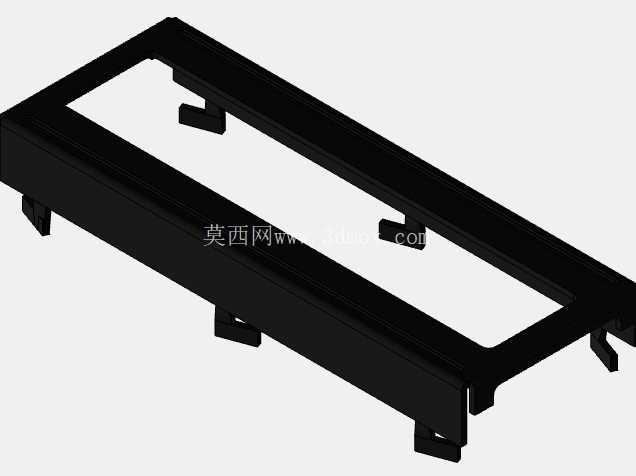

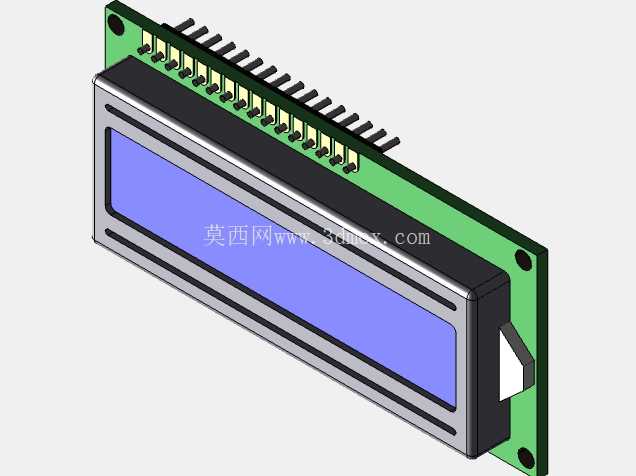

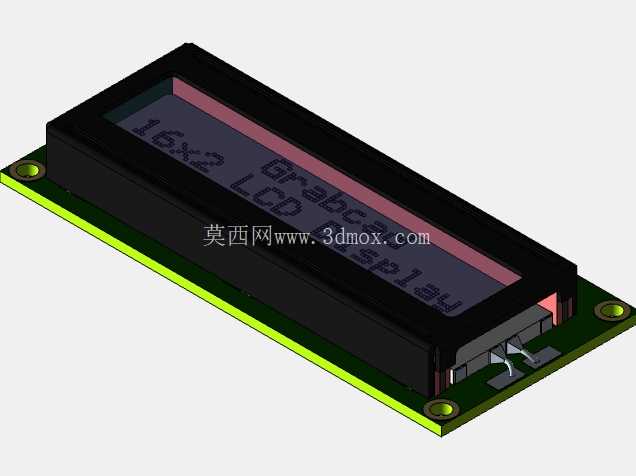

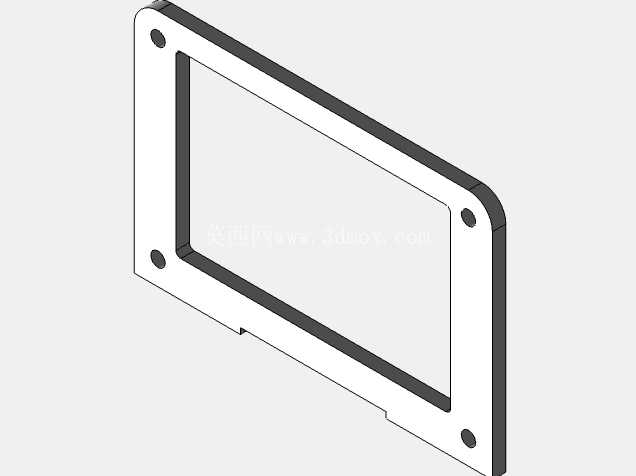

从安装边界来看，设备底部设置了四个防滑橡胶脚垫，脚垫高度为5mm，既可以让设备底部与桌面之间留出空隙，避免桌面的水渍、杂物磨损设备底板，也能增大与桌面的摩擦力，防止学生操作旋钮时设备发生滑动移位。主体的木质结构件所有外露边缘都做了R3的圆角处理，没有尖锐的直角毛刺，避免实训操作过程中划伤学生手部，符合教学设备的安全设计规范。设备的显示模块安装位置做了下沉式卡槽设计，屏幕表面与面板表面齐平，不会因为意外磕碰造成屏幕碎裂，卡槽周边预留了0.2mm的安装间隙，方便屏幕的拆装更换，不需要对结构件进行二次打磨加工。

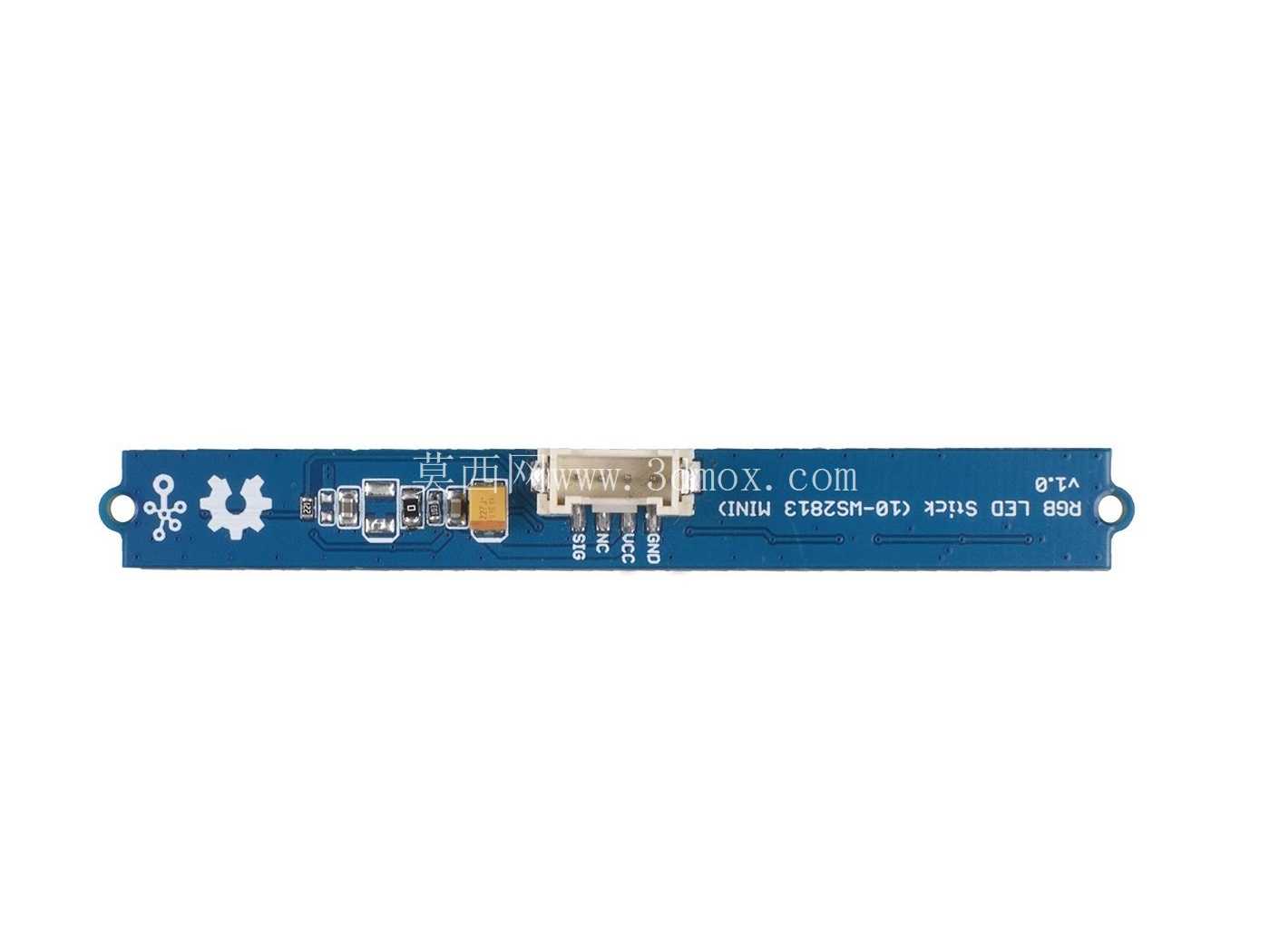

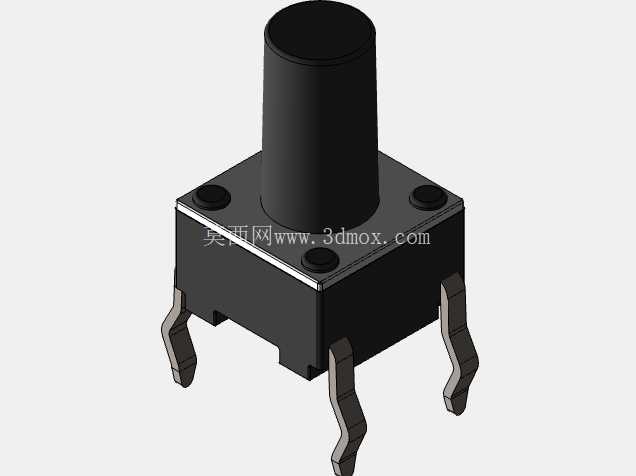

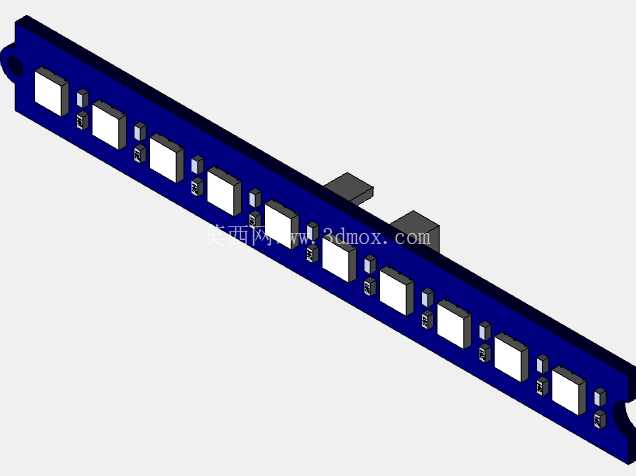

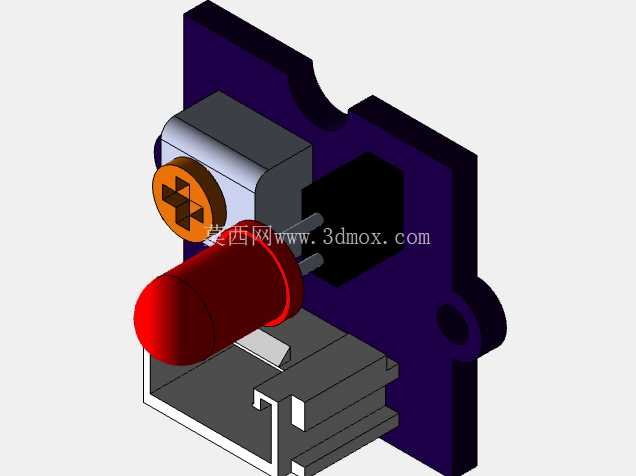

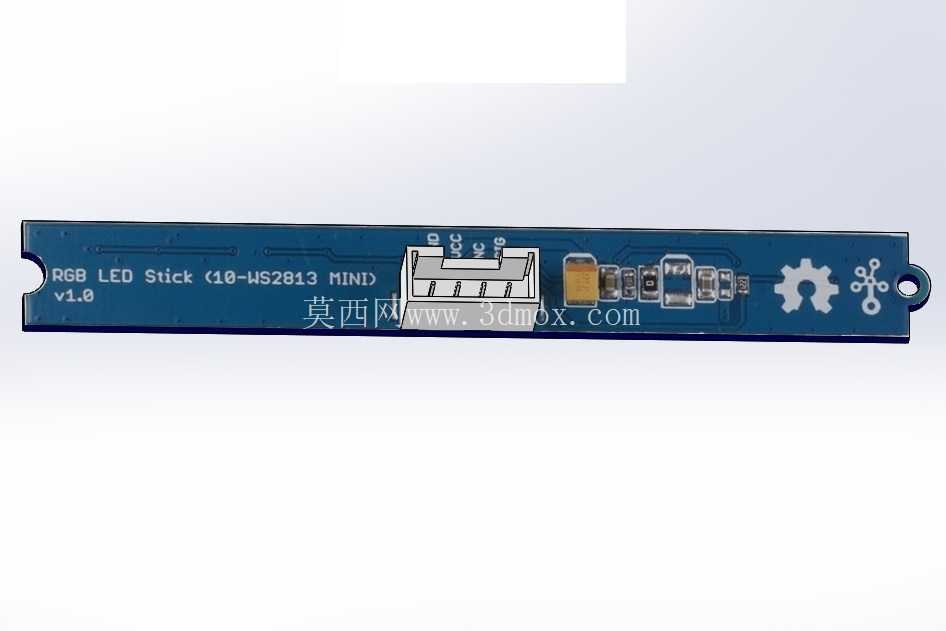

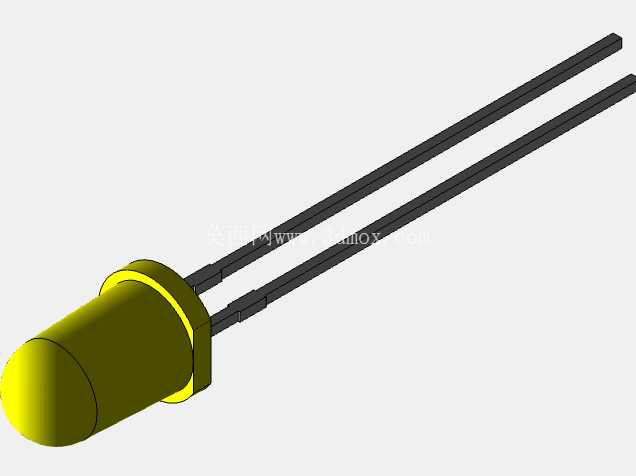

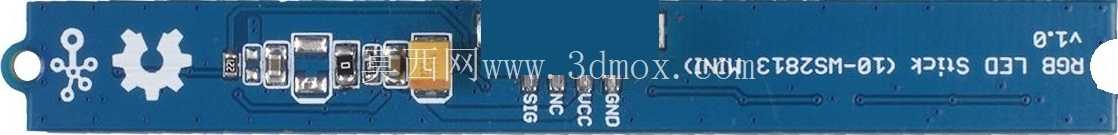

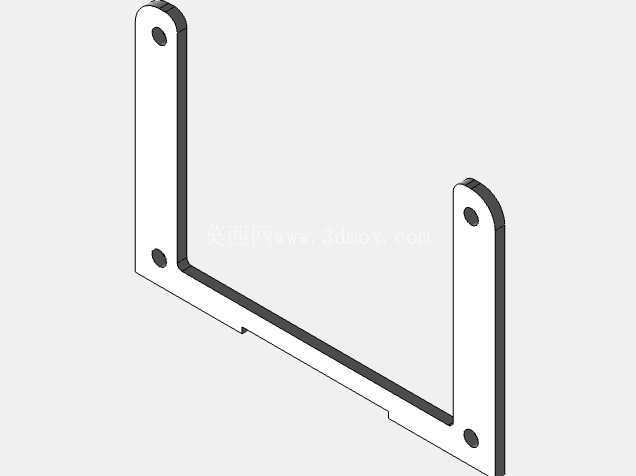

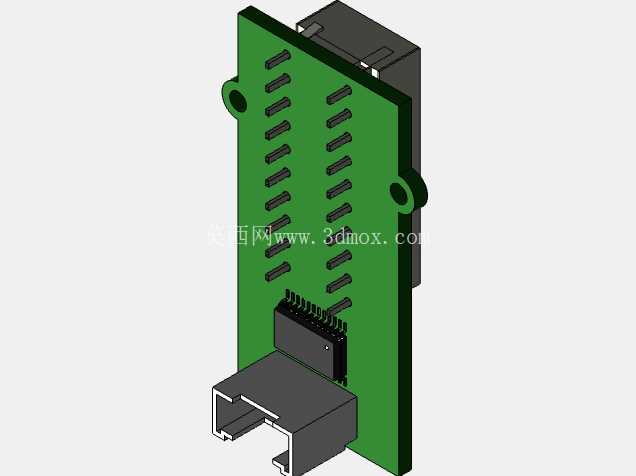

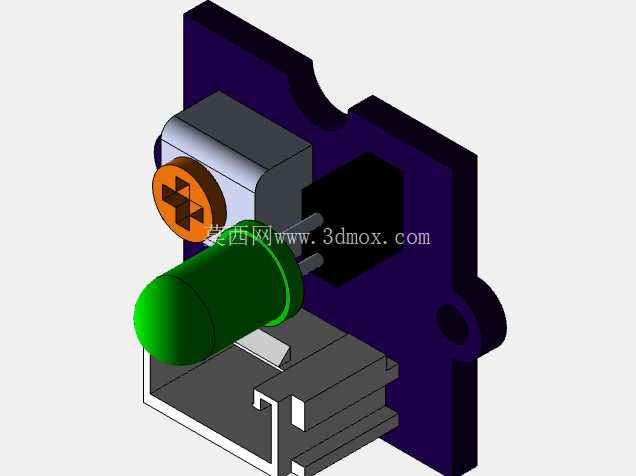

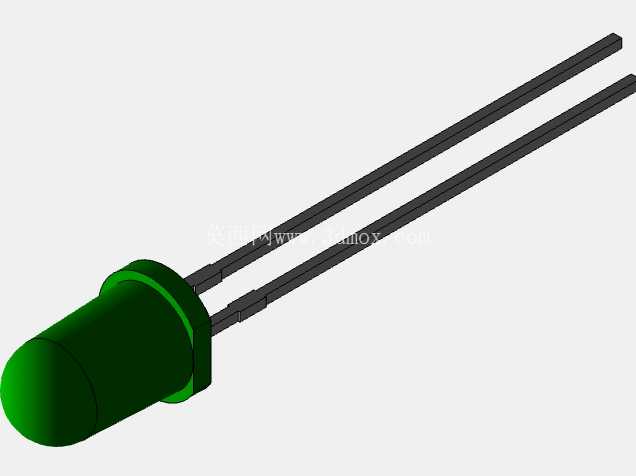

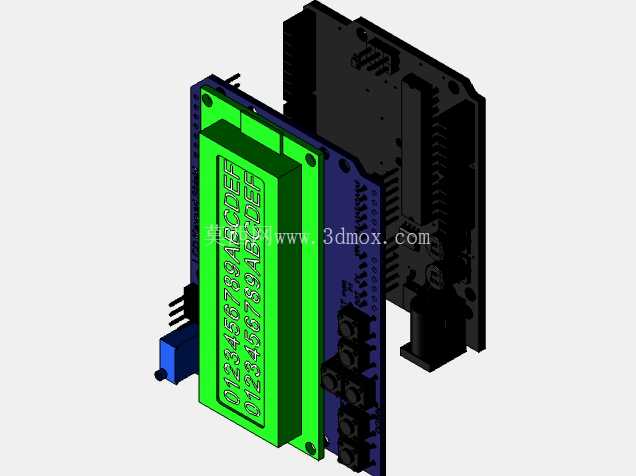

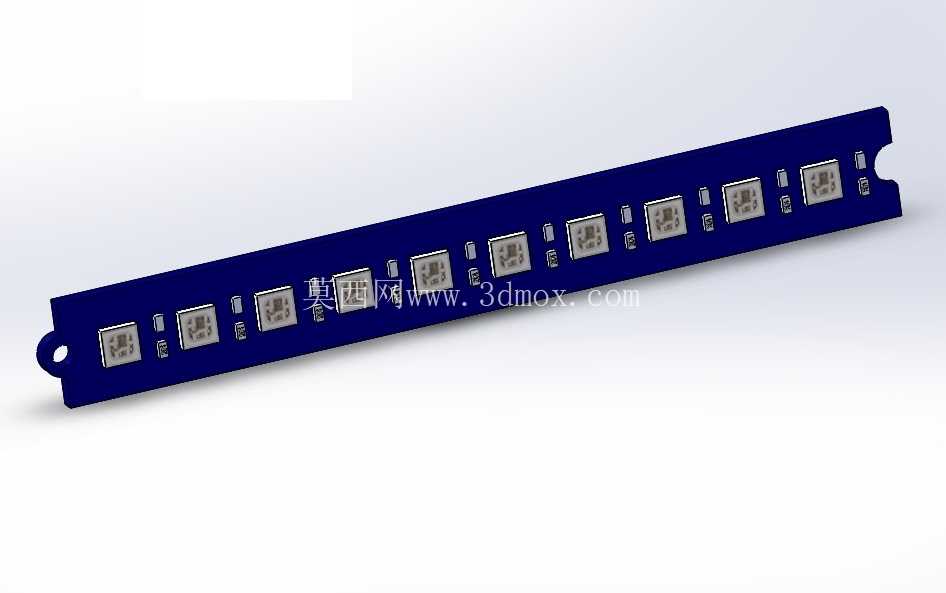

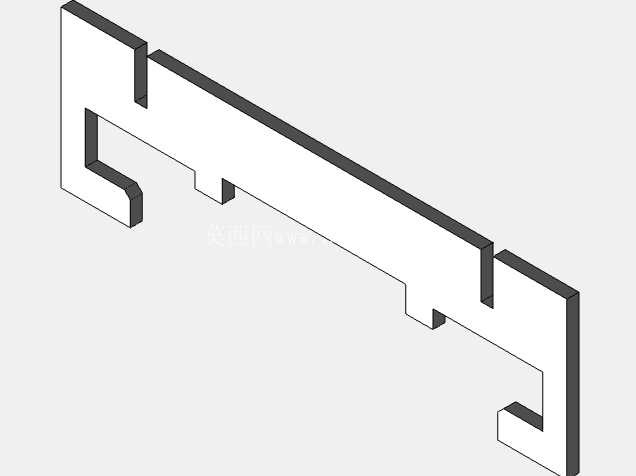

在结构的层级布局上，将操作频率最高的旋钮、开关布置在面板的右侧区域，符合多数人的右手操作习惯，状态指示灯布置在面板左侧靠近显示屏幕的位置，操作时视线可以同时覆盖屏幕显示内容与指示灯状态，不需要频繁转动头部。内部的安装仓分为上下两层，上层放置控制板与显示模块的驱动板，下层放置电源模块与接线端子，分层设计可以强弱电分离，减少电源模块对信号控制部分的电磁干扰，保证模拟信号的稳定性。两侧的支撑立板采用对称设计，加工时不需要区分左右件，可以减少加工时的板材下料种类，降低加工出错概率，同时也能减少备件的储备种类，后期维护时只需要储备一种规格的立板即可替换左右两侧的损坏件。

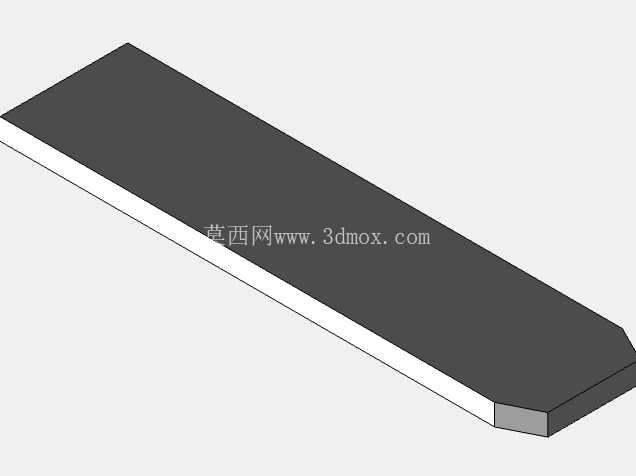

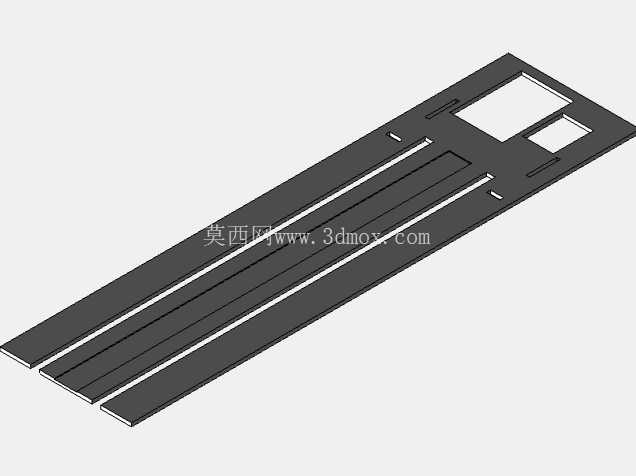

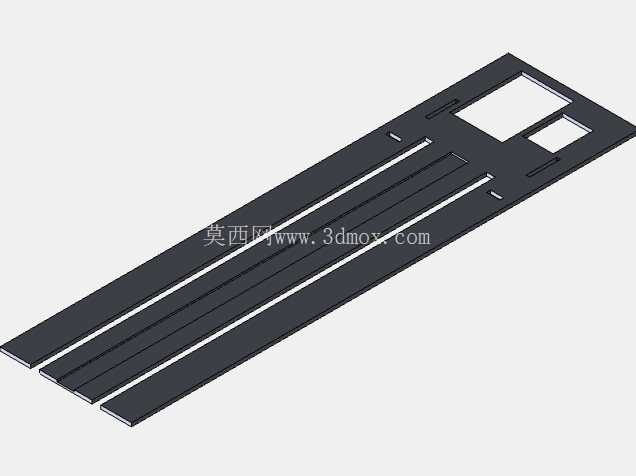

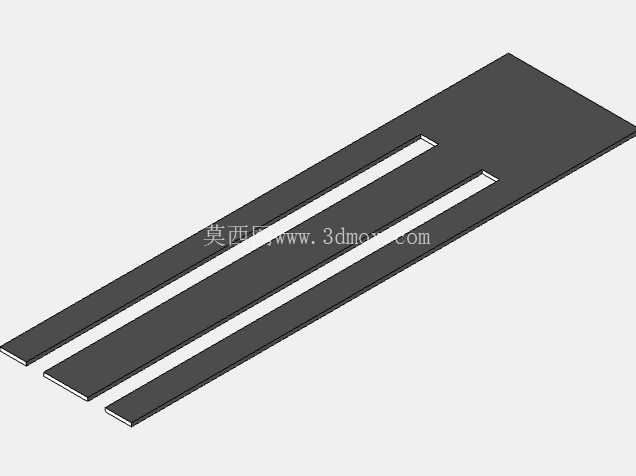

设备的前部延伸出的平台区域可以放置实训记录单、测量工具等辅助物品，平台表面做了平整处理，没有凸起的结构件，方便书写记录。整体结构没有采用复杂的曲面造型，所有板材均为平面切割件，加工时只需要使用激光切割机即可完成所有木质件的下料，不需要使用三轴以上的加工中心，加工门槛低，院校的实训工厂甚至可以自行完成结构件的加工制作，进一步降低设备的整体成本。所有连接螺钉均采用标准的十字盘头螺钉，不需要特殊的拆装工具，使用常规的十字螺丝刀即可完成全设备的拆装操作，适配教学场景下的频繁拆装需求。
