电缆PT板输送手动开卷设备结构

在电缆加工、线束预制的生产现场，PT板作为线缆排布、移动承载的常用工装基材，其卷材上料环节一直是中小批量加工场景里容易被忽略的效率节点。这套手动开卷装置，正是针对无气源、无电源配套的零散加工工位设计，完全依靠机械结构实现PT板卷材的承托、放料与阻尼控制，不需要额外接入动力源，就能适配工位灵活移动、临时布线作业的需求。

从实际使用场景来看，这类手动开卷设备多布置在电缆裁断工位旁、现场布线的临时作业点，或是小批量线束加工的作坊式生产单元，相比大型电动开卷线，它不需要固定安装基础，整体结构紧凑，单人就能完成移位与上料操作。设备的核心承托部位采用可调式涨紧结构，能够适配不同内径的PT板卷材，不需要额外定制配套轴套，现场作业时只需要松开锁止手柄，调整涨紧块的伸出距离，套入卷材后反向锁止就能完成装夹，整个过程不需要借助起重设备，单人操作耗时不超过两分钟。

设计这套结构的时候，首先考虑的是手动操作的力臂合理性，摇臂的转动阻尼采用摩擦片式调节结构，操作人员可以根据PT板的厚度、卷材重量调整阻尼大小，避免拉料过程中卷材惯性自转导致的板材散卷、拖地磨损问题。放料导向部位设置了可调式限位挡边，能够根据PT板的宽度调整挡边间距，保证放料过程中板材不会出现横向偏移，不需要额外搭配纠偏结构就能满足平直送料的要求，适配后续的手动裁切、折弯工序的进料精度要求。

从安装边界来看，设备整体底座采用加重式焊接结构，底部预留了四个脚轮安装孔位，既可以直接放置在平整地面上依靠自重保持稳定，也可以加装脚轮实现工位间的快速转移。设备的整体高度控制在成年人腰部操作区间，上料时不需要抬升卷材过高，降低作业人员的劳动强度；转动部位全部采用自润滑轴承套，不需要频繁加注润滑脂，日常维护只需要定期检查摩擦片的磨损量，更换成本极低，适合长期在无专人维护的作业场景下使用。

结构细节上，开卷机的主轴采用实心圆钢加工，受力部位做了台阶强化处理，能够承载最大重量的PT板卷材而不出现弯曲变形；锁止手柄采用偏心轮结构，锁止后不会因为卷材转动出现松脱，操作时只需要扳动手柄就能完成锁止与释放，不需要额外使用扳手等工具。设备的外露边角全部做了倒圆角处理，避免作业过程中刮伤PT板表面或是划伤操作人员，完全符合现场作业的安全规范要求。

在实际布线作业中，这套装置还可以配合临时支架使用，将开卷出的PT板直接导向电缆排布工位，减少板材的二次搬运环节，相比传统的人工托举放料方式，能够降低至少六成的作业劳动强度，同时避免PT板在拖拽过程中出现的折痕、表面划伤问题，保证板材的外观质量与尺寸精度。对于没有自动化开卷设备配套的小型加工点来说，这种纯机械结构的手动开卷装置，不需要配套电气控制系统，故障率极低，采购与维护成本都远低于电动开卷设备，完全能够满足小批量PT板开卷送料的作业需求。

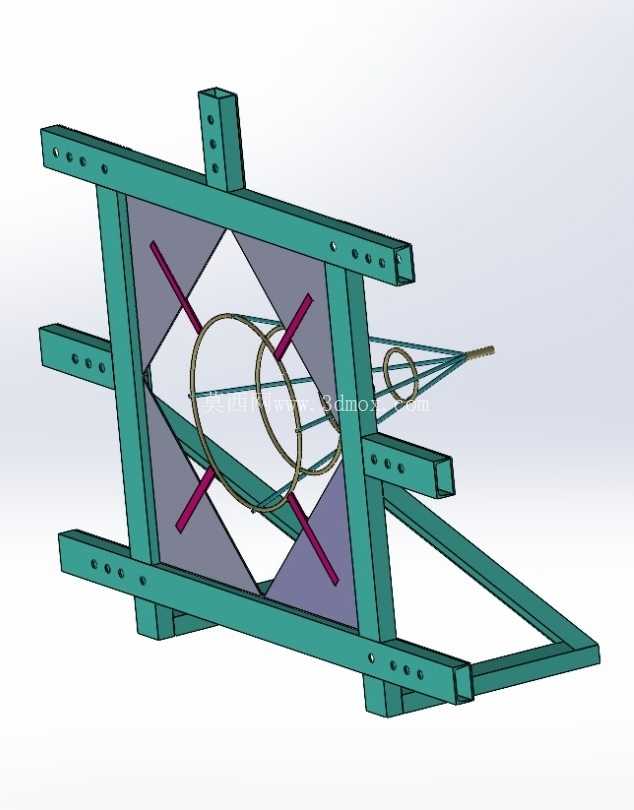

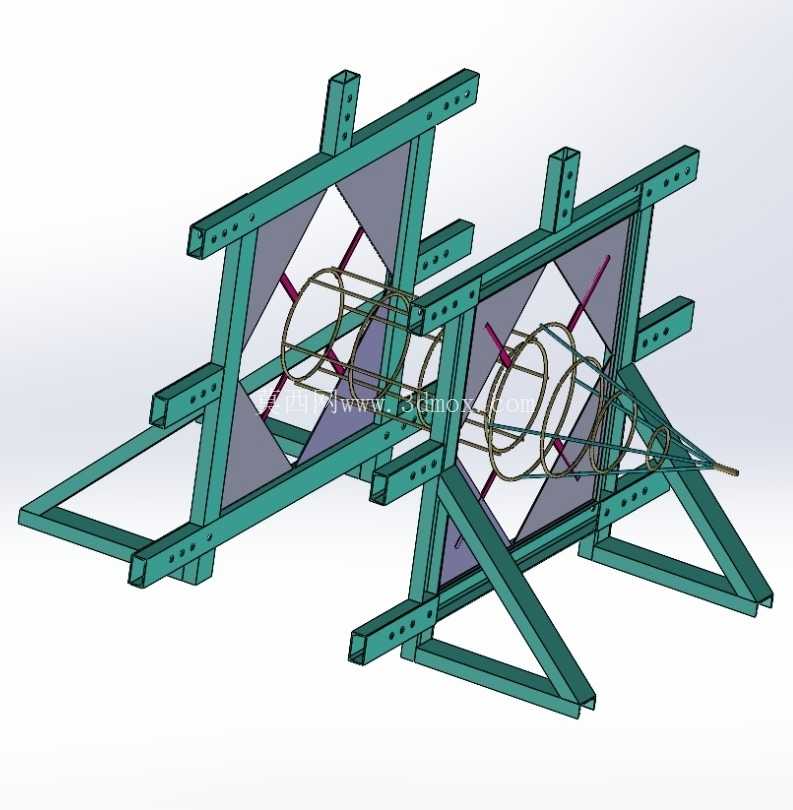

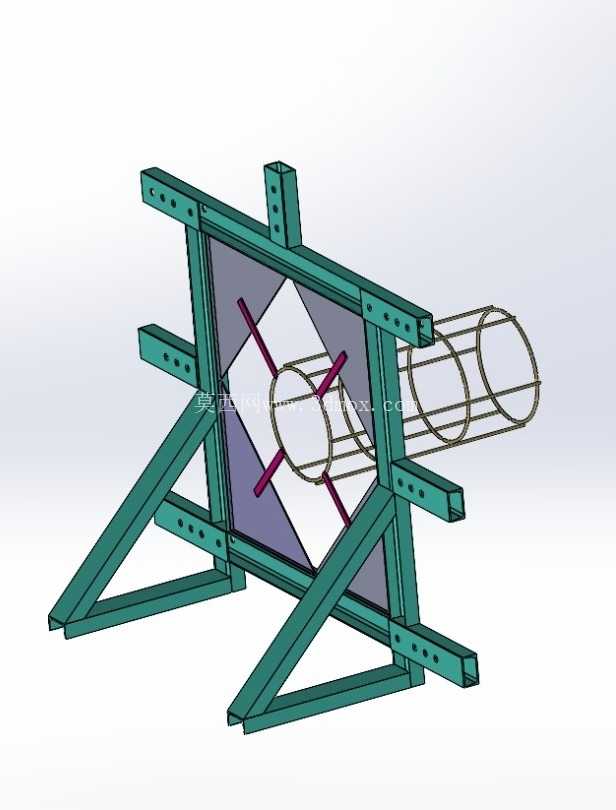

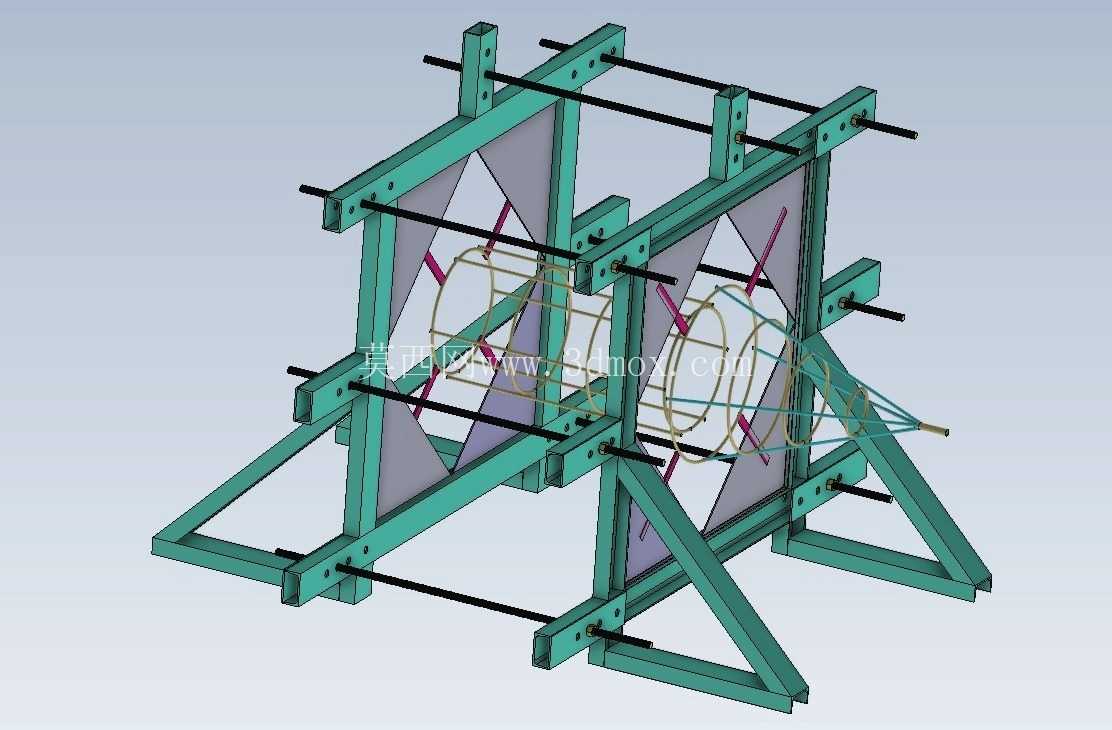

整套结构的三维建模过程中，所有配合部位都按照机械加工的常规公差做了间隙预留，焊接件的焊缝位置都做了工艺缺口设计，实际生产时不需要复杂的加工设备，普通的机加工车间就能完成全部零件的加工与装配，零件的通用化程度高，大部分标准件都可以直接从市场采购，不需要定制特殊规格的配件，进一步降低了设备的制造成本与后期维修的配件采购难度。
