等距视角机械结构练习实体建模作品

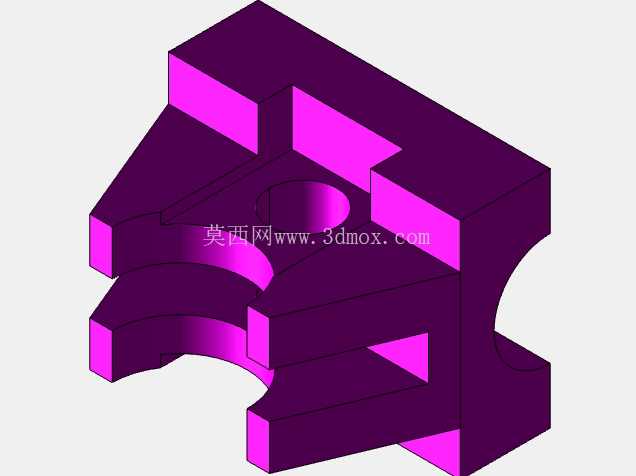

本次建模的练习零件，核心是通过等距投影视图还原三维实体结构，这类练习件常被用于机械设计从业者的基础建模能力训练，也可作为小型工装连接件的结构参考，适配轻载工况下的部件衔接需求。从结构本身来看，零件整体采用不规则多边形基座设计，基座上设置两处凸起的带圆弧过渡的支撑结构，所有棱边根据功能需求做了差异化处理：安装贴合面保持锐边保证接触精度，受力过渡区域采用R30、R25等不同半径的圆弧过渡，避免应力集中导致的结构失效。

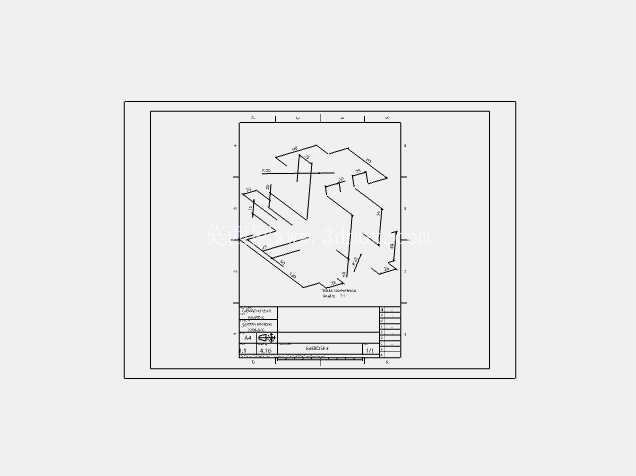

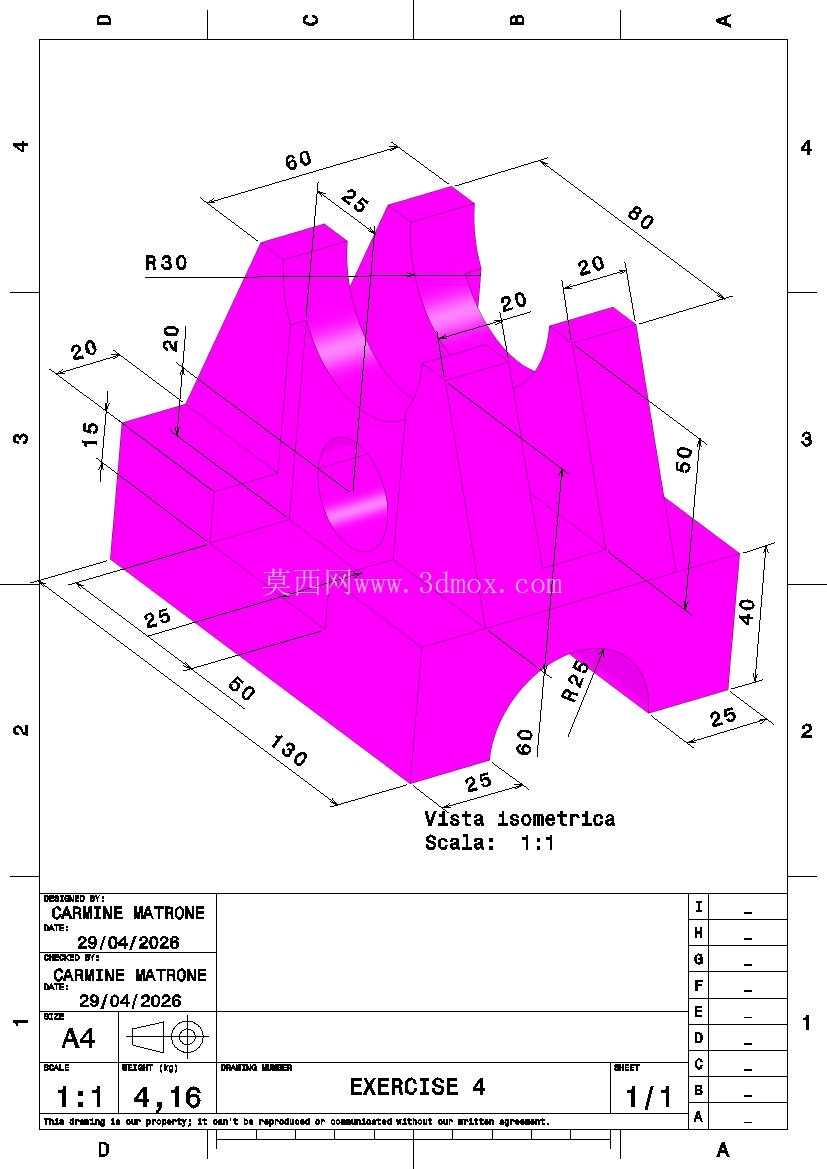

建模过程中首先需要梳理视图的尺寸对应关系，等距视图的尺寸标注覆盖了长宽高三个方向的定位与定形要求，总长130mm、总宽80mm、总高60mm的边界尺寸，明确了零件的安装占位空间，在实际设备布局中，该尺寸范围的零件可直接嵌入小型自动化设备的安装工位，不需要额外预留过多避让空间。基座上分布的20mm、25mm等不同宽度的槽口与凸台，分别对应不同的配合需求：部分槽口用于嵌入相邻零件的定位销，部分凸台用于承载上方小型功能组件的安装，所有配合面的尺寸公差在建模时可按IT7级精度预留加工余量，满足普通铣削加工的工艺要求。

从设计思路上看，该零件没有采用复杂的曲面结构，全部由拉伸、倒圆角、切除等基础特征组合而成，非常适合初学者掌握特征建模的逻辑顺序：先绘制基座的二维轮廓，通过拉伸生成基础实体，再依次添加凸起支撑结构，最后对过渡区域做圆角处理，同时切除多余的槽口结构。这种建模顺序符合实际零件的加工工艺逻辑，先完成主体毛坯加工，再做局部特征的切削与修整，能有效避免建模过程中出现特征父子关系混乱的问题，也方便后续对零件做工程图导出与工艺拆解。

在实际应用场景中，这类结构的零件可作为小型检测设备的安装支座，基座底部的平面可通过螺栓固定在设备台面上，上方的凸起结构可用于安装传感器支架或者小型导向组件，圆弧过渡的设计不仅能提升结构强度，也能避免安装过程中尖锐棱边划伤操作人员。需要注意的是，零件上标注的所有尺寸均以毫米为单位，建模时需要严格核对每个定位尺寸的基准，等距视图容易出现视觉上的尺寸偏差，必须以标注数值为准而非视觉比例，比如基座侧边的15mm、26mm等定位尺寸，直接决定了槽口的安装位置，一旦出现偏差会导致相邻零件无法装配。

另外，零件的壁厚设计保持了均匀性，最薄处的壁厚不小于5mm，满足铝合金或者普通钢材的加工要求，不会出现加工变形的问题，两处凸起结构的高度差为25mm，可适配不同高度的组件安装需求，不需要额外添加调整垫片。在做装配验证时，可将该零件导入装配环境中，与配合件做干涉检查，重点关注槽口与凸台的配合间隙，预留0.1-0.2mm的装配间隙满足拆装需求。这类练习件虽然没有对应特定的量产设备，但涵盖了机械结构设计中最常见的特征类型，包括平面、圆弧、槽、凸台、过渡圆角等，掌握这类零件的建模逻辑，能为后续复杂设备零件的设计打下扎实的基础，也能帮助设计者建立从二维视图到三维实体的空间映射能力，减少实际工作中读图偏差导致的设计错误。
