带双圆孔切角矩形安装板二维结构设计

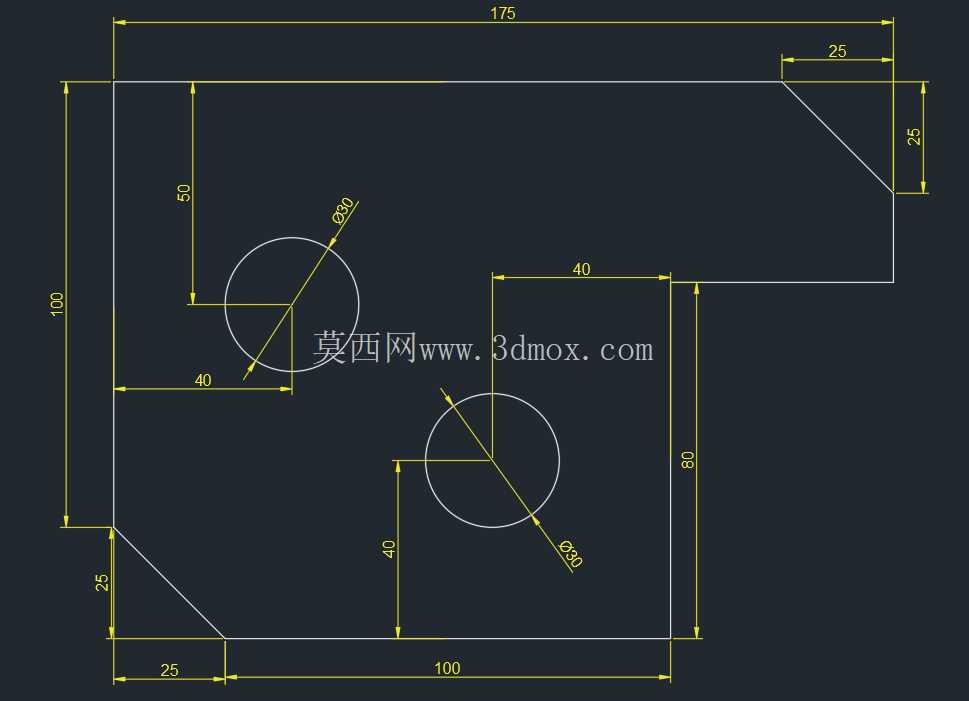

　　该构件属于机械装配体系中常用的基础承载定位件，日常多应用在小型设备机架侧装固定、工装夹具基板拓展、液压阀组安装转接、电气元件安装支架等场景，作为不同功能部件之间的转接承载结构，需要同时满足平面度要求、孔位定位精度、边角避让需求，避免装配过程中出现干涉、安装错位、应力集中等问题。从结构尺寸来看，构件整体外轮廓为矩形，总长度175mm，总高度80mm，板材厚度可根据实际承载需求选用2-6mm冷轧钢板或铝合金板材加工，右上角与左下角分别设置45度切角，切角直角边长度均为25mm，这类切角设计一方面是为了避让相邻装配部件的突出棱角，避免安装时出现边角磕碰干涉，另一方面也能消除直角处的应力集中问题，在设备运行产生振动时减少边角开裂的风险，同时切角处理也能降低板材边角划伤人的安全隐患。

　　构件上设置两个圆形安装孔，上方圆孔直径为30mm，孔中心距离构件左边缘40mm，距离构件上边缘50mm；下方圆孔直径为20mm，孔中心距离构件下边缘40mm，距离构件左边缘100mm，两个圆孔的位置公差按照IT7级精度控制，可适配对应直径的定位销或者螺栓穿过，实现上部、下部待装部件的精准定位，孔边缘做0.5mm的倒角处理，去除钻孔产生的毛刺，避免装配时刮伤螺栓螺纹或者定位销表面。构件底部边缘设置等距排布的安装齿槽，齿槽总长度覆盖构件底部100mm的范围，这类齿槽结构可以配合机架上的卡接条实现快速卡装定位，不需要额外在底部打安装孔，既提升装配效率，也能在需要微调安装位置时实现小范围的滑移调整，适配不同安装间距的机架固定点位。

　　设计过程中优先考虑了装配兼容性，所有尺寸标注均以构件左边缘、下边缘为基准边，符合机械加工的基准统一原则，加工时可以一次装夹完成所有轮廓、孔位、齿槽的加工，减少装夹次数带来的形位公差累积；切角位置的尺寸标注明确了斜边的起止点，加工时无论是采用激光切割、数控冲压还是铣床加工，都能直接按照标注尺寸生成加工路径，不需要额外换算坐标。实际应用中，这类板材构件如果用于承载较轻的电气元件，可以选用1.5-2mm的冷轧钢板做喷塑处理，提升防锈能力；如果用于承载液压阀、小型电机等较重部件，则需要选用4-6mm的Q235钢板，加工完成后做发黑或者镀锌处理，提升结构强度与抗腐蚀能力。

　　两个圆孔的尺寸设置预留了标准件的装配间隙，选用标准螺栓或者定位销时不需要额外扩孔，底部的齿槽结构宽度统一为5mm，可适配市面上通用的机柜卡装条规格，不需要单独定制配套卡接件，降低整体装配成本。构件的平面度要求控制在0.1mm以内，避免安装后待装部件出现倾斜，影响设备运行精度，所有边缘均做去毛刺处理，表面粗糙度达到Ra3.2即可满足常规装配需求，不需要做额外的高精度磨削加工，平衡加工成本与使用性能。
