吉普车身钣金结构三维设计方案

本次设计的吉普车身钣金构件，主要适配硬派越野车型的车身侧围与底板衔接区域，在整车结构中承担承载、防护以及外形轮廓塑造的核心作用。从实际应用场景来看，这类钣金件需要兼顾非铺装路面行驶时的结构抗扭需求，同时要满足日常行驶中的风阻控制、泥水防护，以及碰撞场景下的能量传导要求，是越野车型白车身总成中连接侧围、底板、轮拱的关键过渡构件。

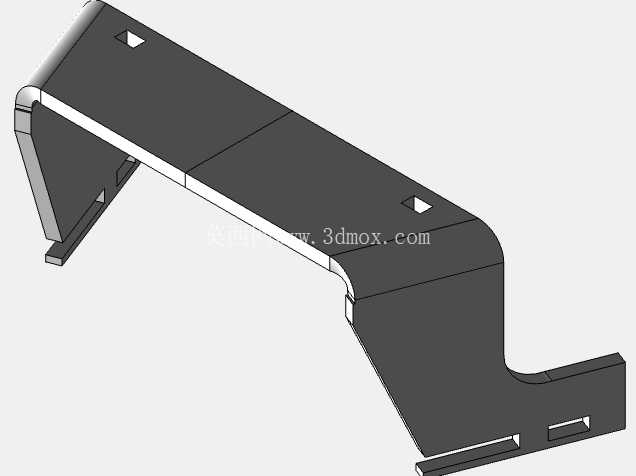

从功能特性层面拆解，该钣金件采用一体化冲压成型的结构思路，整体轮廓贴合吉普车型方正硬朗的外形特征，在三个关键衔接位置设置了定位安装凸台，凸台位置预留了标准紧固件的过孔与焊接定位缺口，能够在白车身焊装工序中快速实现与侧围外板、底板纵梁、轮拱内板的精准对位，减少焊装过程中的工装调整频次。构件的边缘区域设计了连续的翻边结构，翻边高度控制在12-18mm区间，既能够提升钣金件自身的结构刚度，避免薄板件在运输、焊装过程中产生形变，同时翻边结构也为后续的密封胶涂布、内饰件安装提供了平整的贴合面，能够有效降低车辆行驶过程中的风噪、路噪传递，也能避免越野场景下泥水、沙尘从钣金拼接缝隙渗入车内。

设计过程中首先明确了该构件的安装边界：整体长度匹配吉普车型标准轴距版本的侧围下部尺寸，宽度方向覆盖从门槛梁下沿到轮拱上沿的衔接区域，整体厚度采用1.2mm规格的冷轧汽车钢板，在保证结构强度的前提下控制构件自重，避免不必要的簧下质量增加。针对越野场景下容易出现的石子击打、托剐风险，在构件靠近地面的下沿区域做了局部加强筋设计，加强筋采用凸起式圆弧结构，既能够提升局部抗冲击能力，也不会在冲压过程中出现应力集中导致的开裂问题。三个安装凸台的位置度公差控制在±0.2mm以内，能够保证焊装后与相邻构件的贴合间隙不超过0.5mm，满足整车密封性能的要求。

从结构设计的逻辑来看，该钣金件没有采用多余的冗余结构，所有的曲面弯折、凸台设置都对应明确的装配或功能需求：靠近车头方向的凸台用于连接门槛梁前端的加强支架，中间位置的凸台对应车身底板的横梁安装点，靠近车尾方向的凸台则用于衔接后轮拱的内板支撑结构。构件表面的平缓曲面过渡，一方面是匹配吉普车型方正外观下的细节弧度处理，避免棱角过于尖锐导致的应力集中，另一方面也能够优化车辆行驶时侧面的气流走向，减少高速行驶时的气流紊流带来的风阻与风噪。在冲压工艺性上，所有弯折位置的圆角半径都控制在板材厚度的3倍以上，避免冲压成型时出现圆角开裂的问题，同时构件整体的拔模角度统一设置为3°，能够满足常规冲压模具的脱模要求，不需要额外设置复杂的侧向抽芯结构，有效降低模具开发的成本与后期生产的工艺复杂度。

在实际装车验证的逻辑中，该钣金件安装完成后，需要与周边的侧围外板、底板、轮拱构件形成连续的封闭腔体结构，腔体内部可以在后期工序中填充发泡减震材料，进一步提升车身的NVH性能。同时构件的下沿翻边位置预留了对应的电泳液流孔，能够保证车身电泳工序中液体的顺利进出，避免出现电泳死角导致的后期锈蚀问题，这一细节设计对于经常在潮湿、泥泞环境中使用的越野车型来说尤为重要，能够有效提升车身构件的抗腐蚀能力，延长整车的使用寿命。不同于普通家用轿车的车身钣金设计，该构件在刚度匹配上做了针对性调整，通过局部的结构加强，让该区域的抗扭刚度比同尺寸家用车钣金件高出40%左右，能够适应越野场景下车身频繁受到扭转冲击的使用需求，避免长期越野使用后出现钣金开裂、拼接缝隙变大等问题。
