奔驰三叉星环形外框徽标压铸成型结构

这款三叉星环形外框的标识结构，主要应用在乘用车辆的前脸格栅、车尾箱盖、轮毂中心盖以及方向盘中央装饰区域，是车辆品牌识别的核心外露部件，同时也可适配在品牌周边的装饰件、定制改装配件的表面标识安装场景。从实际装车使用的角度看，该部件需要长期暴露在户外环境中，耐受高速行驶带来的气流冲击、砂石击打，同时要适应不同地域的温差变化、雨水腐蚀、紫外线老化，因此结构设计上首先要保证足够的结构强度，同时兼顾表面装饰的平整度需求。

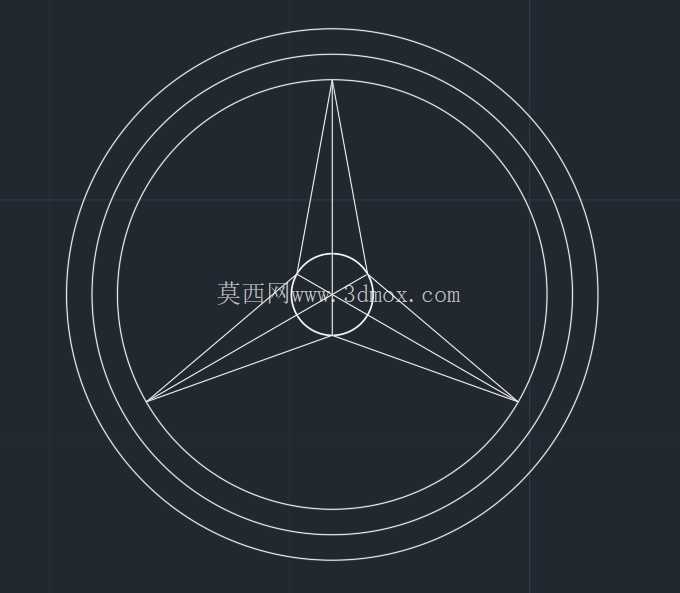

设计过程中首先确定了核心的三叉星对称结构，三个星臂以中心圆点为基准呈120度均匀分布，每个星臂的尖端延伸至内层环形圈的内侧，星臂的截面采用渐变式设计，靠近中心位置的厚度略大于尖端位置，既保证了压铸过程中金属液的充型流动性，避免尖端位置出现冷隔、缺料的压铸缺陷，也能在安装后形成自然的光影立体感，不会因为结构过薄导致受力后弯折变形。外层采用三层同心圆环的嵌套结构，最外层圆环作为徽标的外轮廓边界，中间层圆环作为视觉层次的过渡，内层圆环衔接三叉星的外端，三层圆环的宽度保持一致的比例，圆环之间的间隙均匀，既保证了压铸成型时的壁厚均匀性，避免出现缩孔、翘曲等成型缺陷，也让整体视觉比例协调，符合品牌标识的识别规范。

从安装边界的尺寸设计来看，该徽标的整体外圆直径可根据不同装车位置做等比例缩放，常规前脸格栅使用的版本外圆直径控制在80-120mm区间，车尾标识版本直径控制在50-70mm区间，轮毂中心盖版本直径控制在45-55mm区间，方向盘版本直径控制在40-50mm区间，所有版本的结构比例完全一致，仅做整体等比例缩放，保证不同位置安装的标识视觉统一性。徽标的背部设计有三个均匀分布的定位柱，定位柱的位置对应三叉星三个星臂的根部，既不会破坏正面的视觉完整性，也能在安装时快速对准安装基座的定位孔，配合背部的粘接面或者卡扣结构，实现快速装配，定位柱的直径控制在3mm，突出背板的高度根据安装基座的厚度调整，保证安装后徽标与安装面完全贴合，不会出现松动、翘起的问题。

压铸模具的设计上，针对徽标表面的高光要求，型腔表面做镜面抛光处理，进料口设置在最外层圆环的侧面位置，避免进料痕迹残留在徽标正面的可视区域，溢流槽布置在三个星臂的尖端以及圆环的拼接位置，充分排出型腔内的气体，避免成型后表面出现气孔、流痕等缺陷，影响后续的电镀或者喷漆表面处理效果。冷却水路的布置围绕环形型腔均匀分布，保证整个徽标各个位置的冷却速度一致，避免因为冷却不均导致的圆环变形、星臂错位等尺寸超差问题。成型后的徽标经过去毛刺、抛光、表面镀层处理后，表面光泽度均匀，耐摩擦、耐腐蚀性能满足整车全生命周期的使用要求，不会因为长期户外使用出现褪色、镀层脱落的问题。

在实际装配验证环节，需要重点检测三个定位柱的位置度公差，保证与安装基座的孔位完全匹配，避免强行装配导致的徽标背板变形；同时检测徽标正面的平面度，保证安装后与安装面的间隙均匀，不会出现局部凸起或者凹陷的问题；三叉星的尖端位置需要做微小的圆角处理，避免安装或者使用过程中尖端划伤操作人员或者用户，同时也能避免尖端位置在镀层处理时出现电流集中导致的镀层堆积问题，保证表面处理后的外观一致性。
