多规格楼梯梯段结构工程设计图纸

这套图纸覆盖了不同梯段宽度、踏步高度的楼梯结构设计，主要面向建筑内部竖向交通场景的构件预制与现场安装需求，可直接用于工业厂房附属梯道、民用建筑疏散楼梯、设备检修平台爬梯的结构加工参考。从实际工程落地角度看，不同工况下的楼梯承载要求差异明显，比如工业检修梯需要考虑人员携带工具通行的动载荷，公共区域疏散梯需要满足高密度人流的静载荷与防滑要求，这套图纸里的不同规格梯段，分别对应了不同载荷等级下的结构加强设计，踏步板的厚度、梯梁的截面尺寸都随载荷等级做了梯度调整，避免了统一规格带来的材料浪费或者强度不足问题。

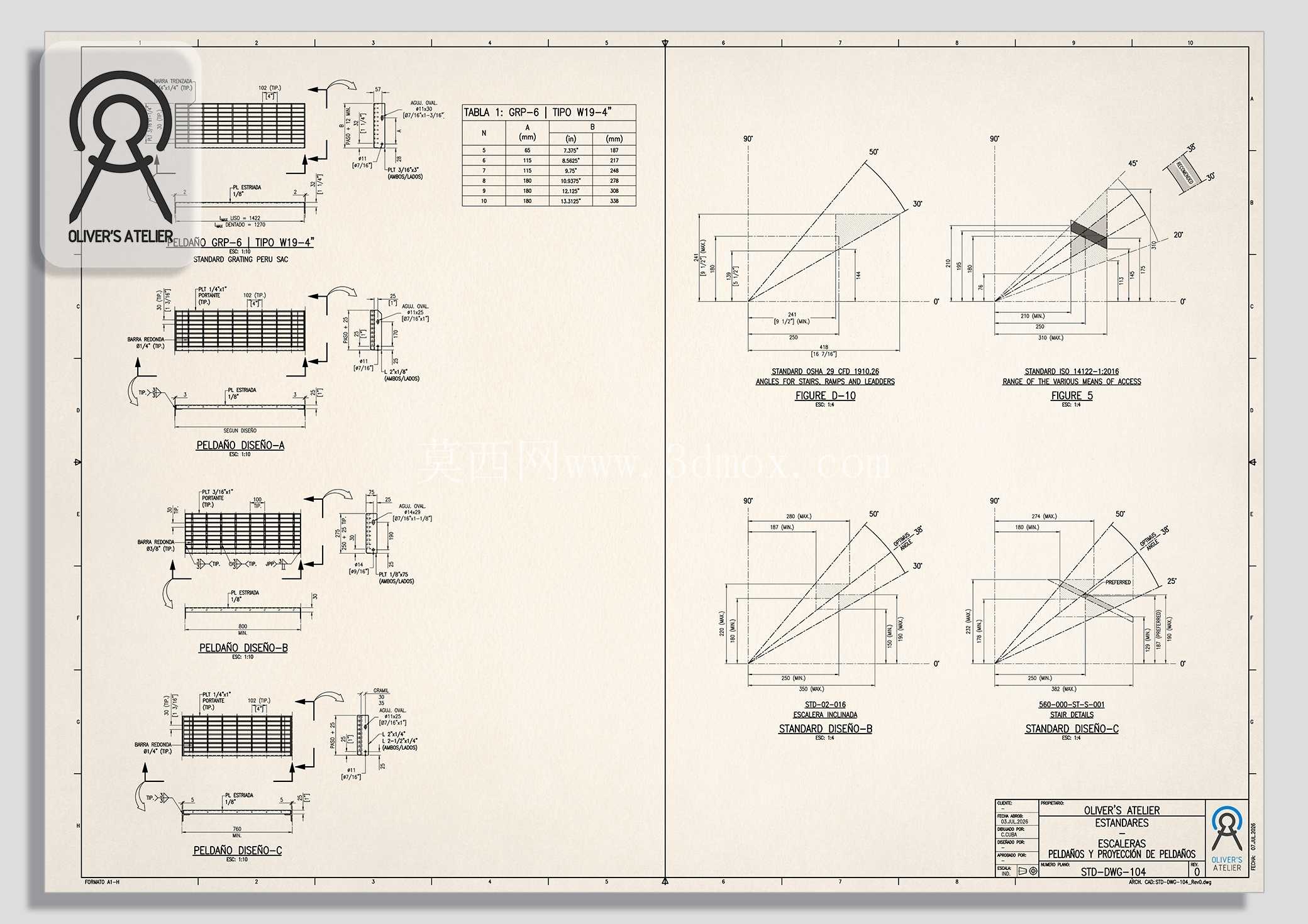

设计过程中优先考虑了安装边界的适配性，所有梯段的连接端都预留了标准的螺栓安装孔位，孔位间距匹配常用的建筑预埋件尺寸，不需要现场二次打孔加工，能大幅缩短现场安装的工期。梯段的侧边做了防滑落的挡边设计，挡边高度符合安全规范要求，避免人员通行时脚下物品滑落造成安全隐患。踏步表面的防滑纹路在图纸里做了明确的尺寸标注，纹路的深度、间距都经过实际通行测试，既能保证雨天或者沾附油污时的摩擦力，又不会因为纹路过深造成清洁困难。

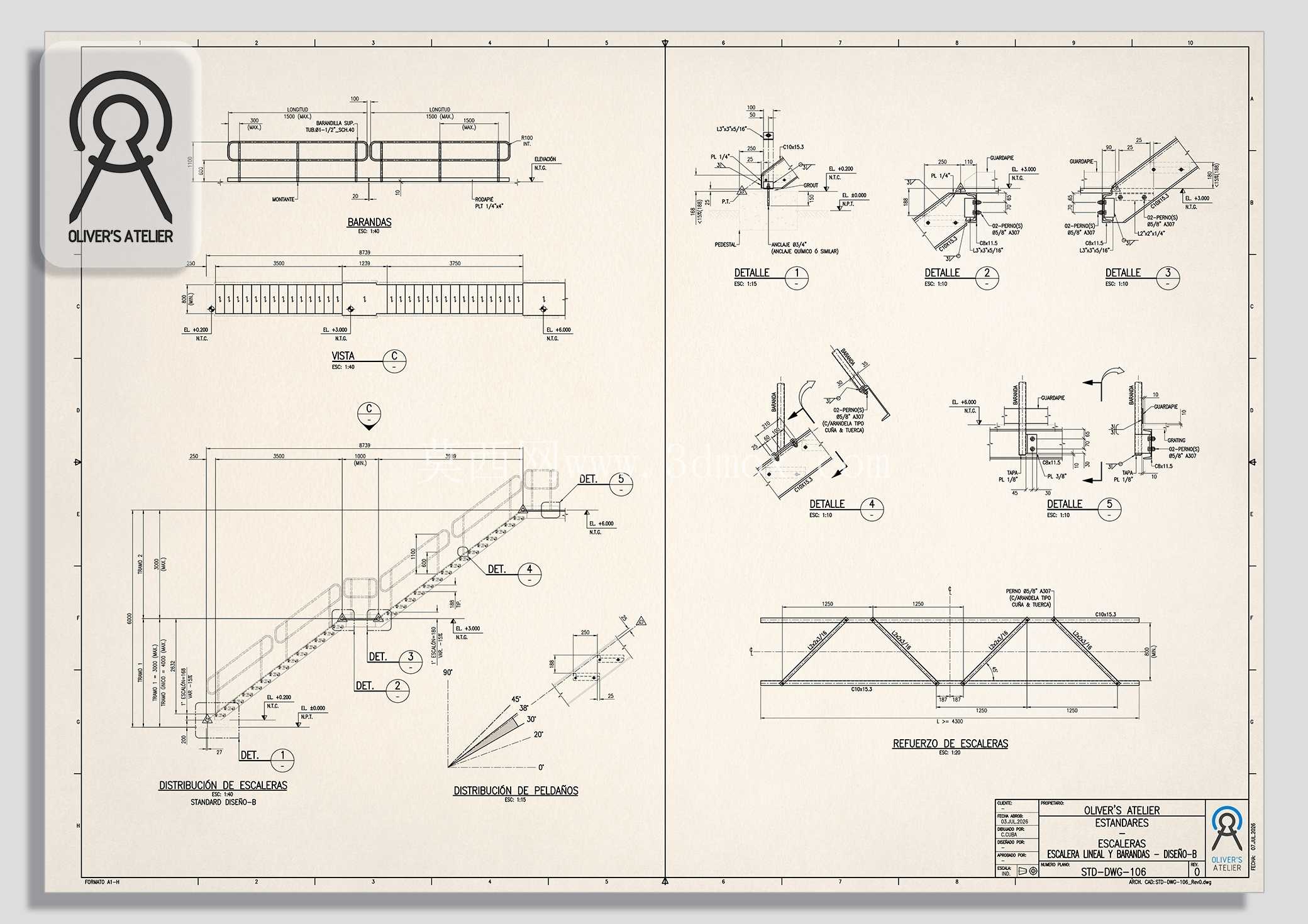

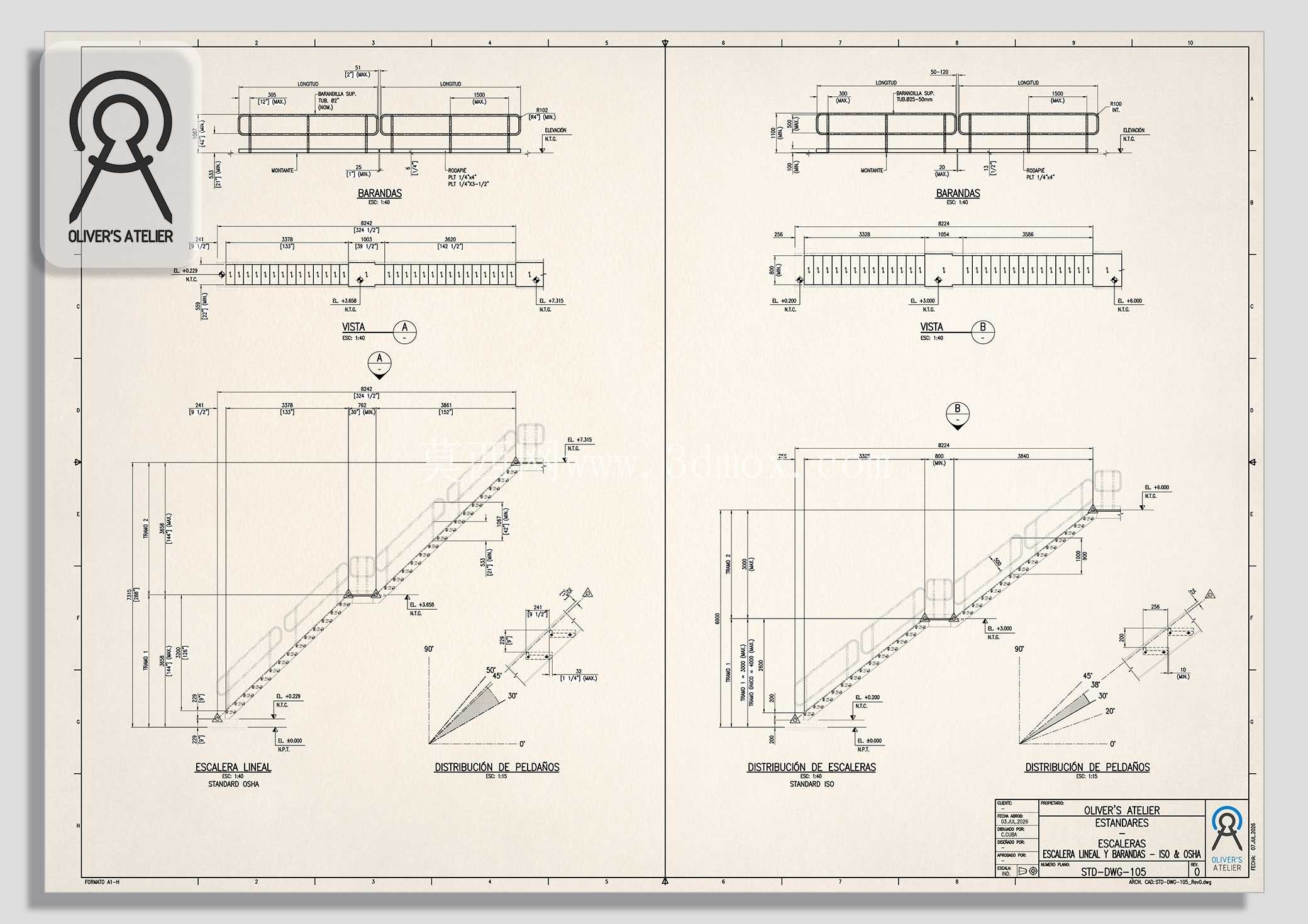

从结构受力逻辑来看，梯梁采用了变截面设计，在梯段中部受力最大的位置截面高度最大，两端连接位置截面逐步收窄，在保证整体抗弯强度的前提下，尽可能降低了梯段的自重，减少对建筑主体结构的载荷压力。图纸里附带的不同角度投影图，清晰标注了梯段安装时的倾斜角度范围，安装人员可以根据现场的层高与预留水平距离，直接选用对应倾斜角度的梯段型号，不需要重新做角度计算与结构校核。针对不同的安装场景，图纸里还给出了梯段与平台、梯段与地面连接的节点大样，连接节点的加强筋位置、焊接要求都做了明确标注，避免现场安装时因为节点处理不到位出现结构松动问题。

在尺寸标注上，所有的安装边界尺寸都做了公差标注，梯段的长度公差控制在毫米级，孔位的位置公差满足普通螺栓连接的装配要求，不需要现场配钻就能完成装配。踏步的高度、宽度尺寸符合人体工程学要求，长时间上下通行不会产生明显的疲劳感，不同规格梯段的踏步尺寸保持了统一的模数，同一场景下不同梯段的踏步参数一致，避免人员通行时因为踏步尺寸变化出现踏空风险。图纸里还标注了梯段的预留扶手安装位置，扶手安装孔的位置与通用扶手配件的尺寸匹配，后期加装扶手不需要额外在梯梁上钻孔，不会破坏梯梁的结构强度。

从加工制造角度看，这套图纸的结构设计充分考虑了常用板材的下料尺寸，梯梁、踏步板的下料尺寸都尽可能贴合标准板材的规格，减少下料过程中的边角料浪费，降低加工成本。所有的折弯位置都标注了折弯半径，避免折弯时出现板材开裂问题，焊接位置的焊缝高度、焊接工艺要求都做了明确说明，加工人员不需要额外做工艺拆解就能直接按照图纸生产。针对户外使用场景，图纸里的结构设计避免了积水死角，踏步板的倾斜角度能让雨水自然排出，不会在踏步表面积水造成结冰打滑问题，梯梁的截面形状也不会积存雨水，减少长期使用过程中的锈蚀风险，延长构件的使用寿命。
