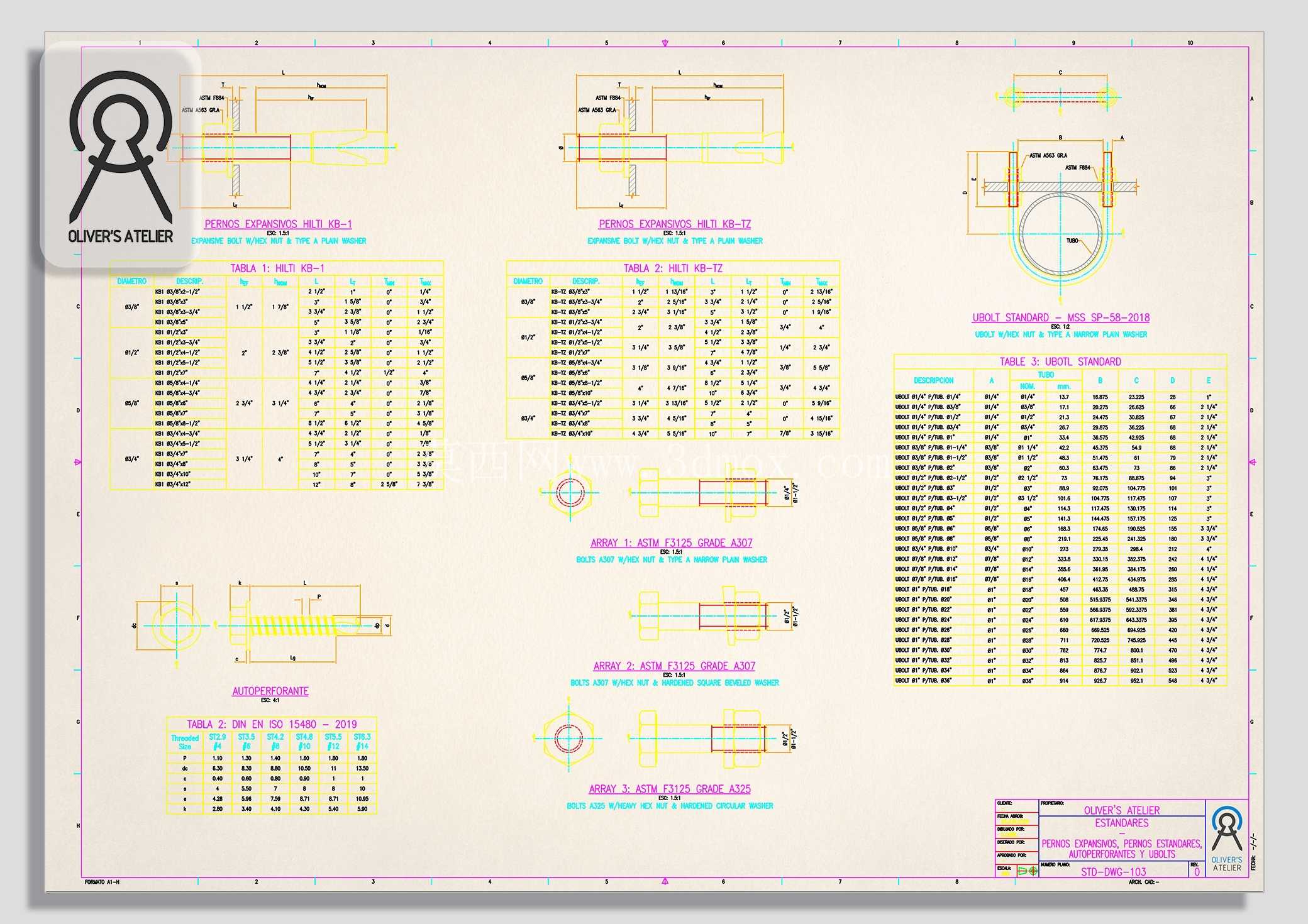

多类型膨胀螺栓标准件工程设计图纸

在各类建筑施工、机电设备安装、钢结构搭建、装饰装修工程场景中，螺栓类紧固件是决定连接可靠性的核心基础零件，不同工况对螺栓的受力形式、安装方式、锚固强度有着差异化要求，这套图纸覆盖了三类常用螺栓的全系列规格参数，可直接用于选型校核、生产加工与装配指导。

日常现场施工中，经常会遇到不同基体的锚固需求：混凝土实心墙体需要膨胀类螺栓通过扩张套管与孔壁的挤压力实现锚固，薄壁轻钢龙骨、彩钢板等基材需要自钻自攻类螺栓无需预打孔直接完成钻削攻丝锁紧，管道排布、线缆支架固定则需要U型螺栓完成圆形构件与安装面的环抱式固定，这套图纸将三类螺栓的常用规格做了系统性整合，避免设计人员零散查找不同标准的参数偏差。

从设计逻辑来看，整套图纸遵循紧固件的受力传递路径做尺寸标注：膨胀螺栓部分重点标注了套管外径、扩张段长度、螺杆螺纹长度、拧紧力矩对应的锚固深度边界，确保安装后扩张段完全处于基体有效受力层内，不会因为锚固深度不足导致拔出失效；自钻自攻螺栓部分标注了钻尾切削角度、螺纹牙距、螺杆公称直径对应的适配板材厚度范围，避免施工中出现钻穿薄板或者螺纹啮合长度不足的问题；U型螺栓部分标注了圆弧段内径、螺纹段有效长度、配套压板的尺寸范围，适配不同外径的管道、圆钢类构件的固定需求。

图纸中对每一类螺栓的安装边界做了明确的尺寸限定：比如膨胀螺栓的钻孔直径与套管外径的公差配合要求，钻孔深度需超出螺栓锚固段10mm到15mm的容屑空间，相邻螺栓的安装间距不小于10倍螺栓公称直径，避免混凝土基体因为孔距过近出现开裂；自钻自攻螺栓的攻入深度在金属基材中不小于3倍公称直径，在木质基材中不小于6倍公称直径，保证螺纹啮合的抗拔力满足设计载荷；U型螺栓安装时圆弧段与被固定构件的贴合间隙不大于1mm，两端螺纹的伸出螺母长度保持在2到3个螺距，既保证锁紧力充足也避免多余螺纹段干涉其他构件。

不同规格的螺栓对应不同的载荷等级，图纸中通过表格形式梳理了各公称直径对应的螺杆有效截面积、推荐拧紧力矩、允许轴向拉力与横向剪切力数值，设计人员选型时可以直接根据连接节点的受力计算结果匹配对应规格，不需要再反复核对不同标准的参数表。比如在风管吊装场景中，根据单根风管的重量、吊装间距计算出每个吊点的载荷，就可以直接匹配对应直径的膨胀螺栓与全螺纹螺杆，不会出现选型过大造成成本浪费或者选型过小留下安全隐患的问题。

从加工制造角度，图纸标注了各部分的尺寸公差要求：螺栓螺纹采用普通公制粗牙螺纹，精度等级满足通用紧固件的6g公差要求，膨胀套管的壁厚均匀性偏差不超过0.1mm，保证扩张时受力均匀不会出现偏斜；自钻螺栓的钻尾部分硬度达到HRC55以上，确保可以顺利钻透普通低碳钢板材；U型螺栓的圆弧段采用冷弯成型，弯曲处不会出现裂纹、缩径等缺陷，保证整体强度一致。

在装配适配性上，图纸考虑了现场施工的实际操作空间，比如不同长度螺栓对应的扳手操作空间预留尺寸，螺母与垫片的配套规格，避免安装时出现工具不匹配或者垫片无法压实的问题。针对户外使用场景，图纸也标注了不同表面处理方式对应的适用环境，比如电镀锌处理适合普通干燥室内环境，热浸镀锌处理适合户外潮湿或者有腐蚀的环境，不锈钢材质适合高腐蚀的化工或者沿海场景，设计人员可以根据项目的实际环境条件选择对应的表面处理与材质。

整套图纸的尺寸标注逻辑贴合工程现场的实际使用习惯，没有冗余的非功能性尺寸，所有标注都围绕安装、加工、选型的实际需求展开，不管是结构设计人员做节点设计、采购人员做物料统计、施工人员做现场安装，都可以直接从图纸中获取需要的参数，不需要额外查阅其他标准文件，大幅提升紧固件选型与安装的效率，减少因为参数不明确导致的施工错误。
