杠杆式压紧夹持工装结构设计

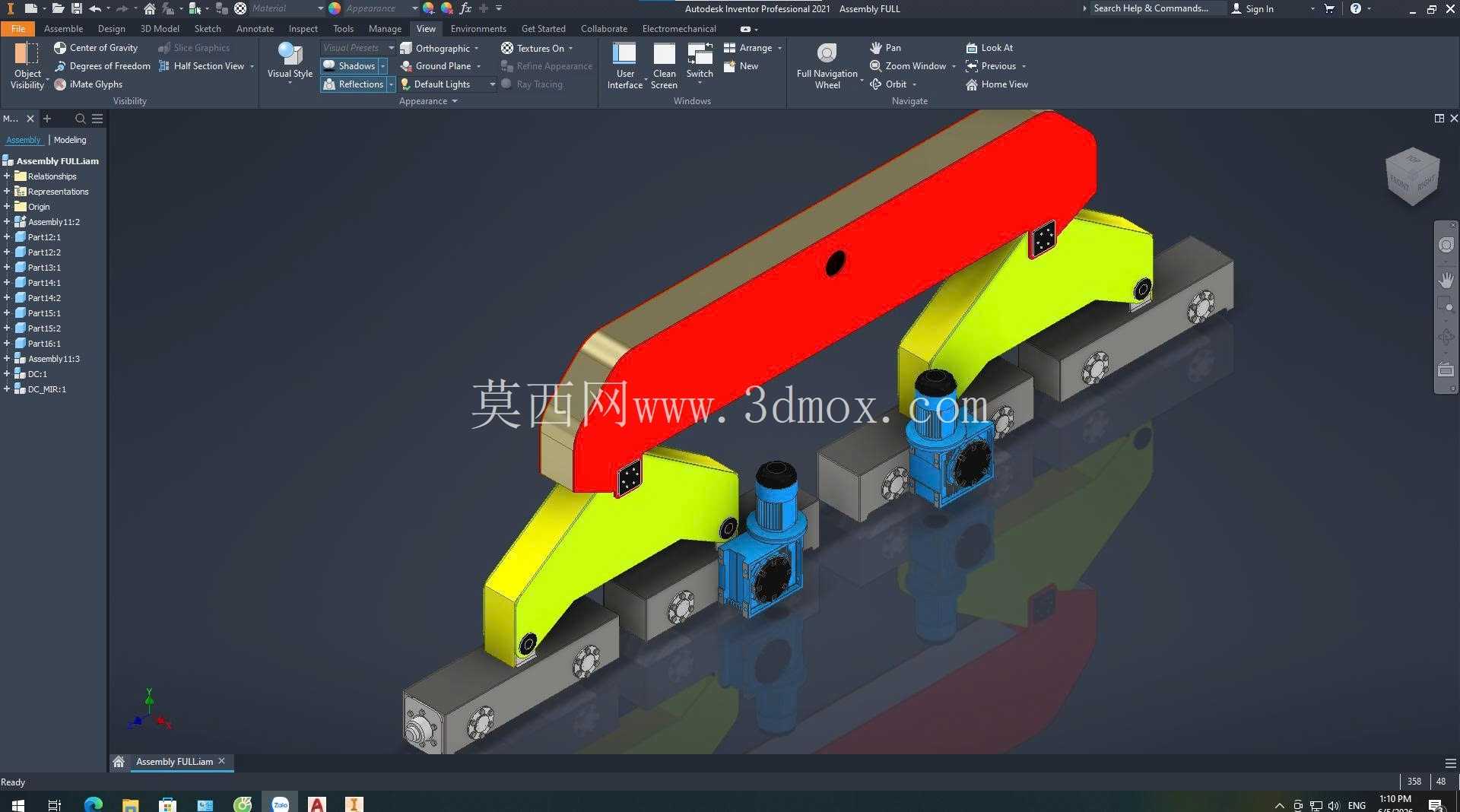

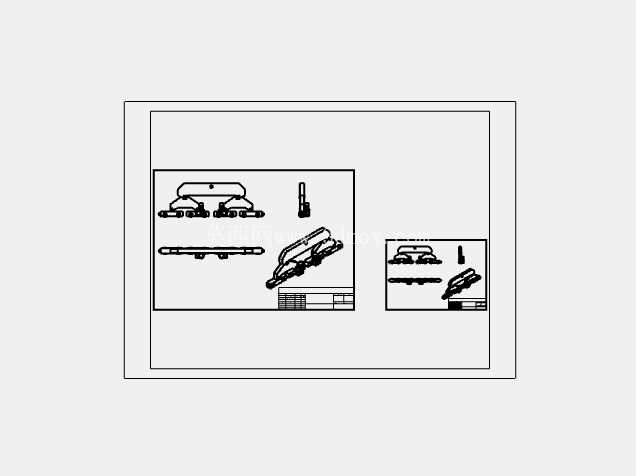

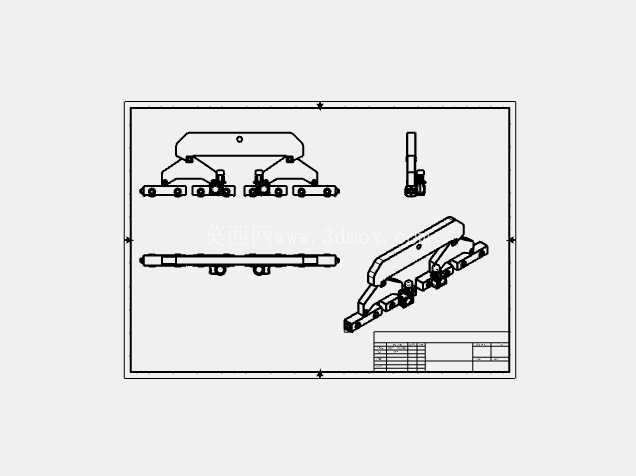

这套压紧夹持机构主要面向生产线工件定位装夹场景，在零部件加工、装配、检测工序中承担工件压紧固定的作用，避免工件在作业过程中出现位移、翘曲问题，保障加工与装配精度。从结构布局来看，整套机构采用对称式双杠杆臂设计，两个亮黄色的杠杆臂通过铰接点连接在红色的主压梁两端，主压梁作为主要的施力承载部件，截面做了加厚处理，能够承受较大的压紧反力，避免长时间使用出现压梁变形的问题。杠杆臂的下端与直线导轨上的滑动座铰接，滑动座通过内六角螺栓固定在导轨滑块上，导轨采用标准线性导轨安装在底部基座上，滑动座的侧面安装有蓝色的驱动调节组件，该组件可以通过手动调节或者外接动力源驱动滑动座沿导轨方向移动，进而带动杠杆臂绕铰接点转动，实现主压梁的下压与抬升动作。

在实际应用场景中，这类工装常布置在焊接工装台、机加工工装夹具、装配线定位工位上，针对板类、框架类工件进行快速压紧，相比传统的螺栓压板装夹方式，这套杠杆压紧结构的操作行程更大，开合角度足够避让工件上下料空间，操作人员不需要反复拆卸螺栓，只需要驱动滑动座移动即可完成压紧与松脱动作，能够大幅缩短单件装夹的辅助时间，提升工位作业效率。设计过程中，杠杆臂的铰接点位置经过力矩配比优化，驱动端只需要施加较小的作用力，就可以在主压梁的压合面获得足够大的压紧力，同时杠杆臂的外形做了减重切槽处理，在保证结构强度的前提下降低了整体重量，减少驱动过程的动力损耗。

安装边界方面，底部导轨的安装孔位按照标准工装的孔距设计，可以直接适配常见的工装平台T型槽间距，不需要额外做转接板加工，整套机构的安装基面为底部导轨的下表面，安装时需要保证两根导轨的平行度公差控制在0.02mm以内，避免滑动座移动过程中出现卡滞问题。主压梁的下表面为压合工作面，设计时预留了安装压头的螺纹孔，可以根据被压工件的外形更换橡胶压头、金属压头或者仿形压块，避免压伤工件表面，同时保证压紧力均匀分布在工件接触面上。蓝色的驱动组件内部集成了丝杆传动结构，具备自锁特性，当压紧到位后即使撤去驱动外力，机构也不会自行松脱，保障作业过程中的安全性，不需要额外增加锁紧机构。

在结构细节处理上，所有铰接位置都设计了耐磨衬套安装位，长期使用出现磨损后只需要更换衬套即可，不需要更换整个杠杆臂或者铰接轴，降低了后期维护成本。滑动座与导轨滑块的连接面做了定位销孔设计，装配时可以通过定位销快速确定安装位置，保证两侧杠杆臂的动作同步性，避免出现单侧压紧导致的工件偏斜问题。主压梁的长度可以根据实际被压紧工件的宽度进行适配调整，当前结构的压梁长度覆盖常规中小型工件的压紧范围，如果需要压紧更宽的工件，只需要更换对应长度的压梁，调整两个杠杆臂的安装间距即可，具备较好的通用性。整套机构的运动部件都做了润滑脂注油通道设计，日常维护时可以直接通过注油嘴加注润滑脂，不需要拆解结构，适配工厂车间的常态化维护需求。在受力校核层面，杠杆臂的薄弱截面做了加厚处理，按照最大5000N的压紧力进行强度校核，安全系数达到2.5以上，能够满足常规机加工、焊接工位的压紧载荷需求，不会出现结构断裂或者塑性变形问题。
