手动按压式瓶千斤顶工装结构设计

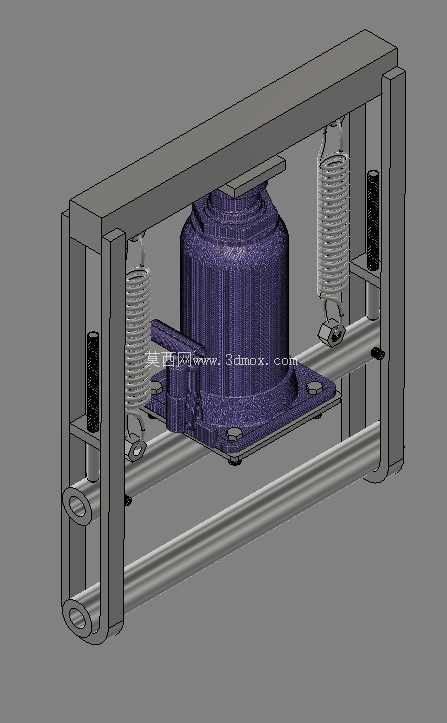

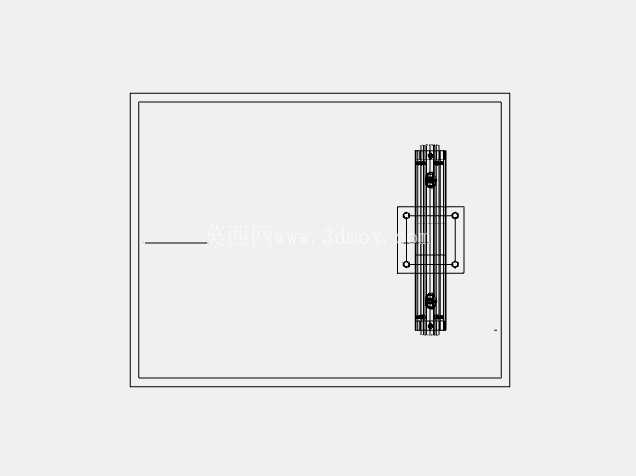

　　在小型零部件压装、试样压合、维修工位的小吨位施压作业场景里，手动按压式的施压工装一直是一线工位上的刚需设备，这类设备不需要外接动力源，依靠人力即可完成小载荷的压合作业，尤其适合零散维修、小批量试制、实验室试样制备这类不需要连续高节拍作业的场景，相比气动、液压类施压设备，手动结构的工装没有管路布置需求，也不存在动力源匹配的问题，工位摆放灵活，移动便捷，日常维护成本极低。这套手动按压结构以瓶式千斤顶作为核心施压元件，整体采用立式框架布局，施压方向沿垂直方向布置，框架主体采用矩形型材拼焊成型，上下安装面预留了工装固定的安装孔位，可直接固定在工作台面使用，也可加装移动脚轮在车间内灵活转场。

　　从结构设计逻辑来看，整套装置的受力路径非常清晰，人力按压操作端带动千斤顶的压杆做往复摆动，千斤顶内部的柱塞结构将人力输入的小推力放大为大吨位的垂直输出力，力的传递路径沿框架的垂直立柱传导至底部安装基座，不会出现偏载力矩，框架的立柱间距经过核算，既预留了足够的工件放置空间，也控制了整体框架的外形尺寸，避免设备过于笨重。安装边界方面，底部安装板的四个角位设置了沉头固定孔，可适配M12规格的膨胀螺栓或T型螺栓，能够直接固定在标准T型槽工作台上，也可通过压板压接在普通木质或钢制工作台面，设备的整体高度控制在常规成人站立操作的舒适区间，操作端的按压把手高度距离地面约1.1米，操作人员站立时无需弯腰或抬臂即可完成按压操作，长时间作业也不容易产生疲劳。

　　功能特性上，这套结构依靠瓶千斤顶本身的自锁特性，施压过程中可以在任意行程位置保持压力，不需要额外增加锁紧机构，压头位置预留了标准接口，可根据不同的压装需求更换平压头、V型压头、仿形压头等不同的工作端头，适配不同外形工件的压合作业，比如小型轴承的压装、钣金件的铆点压合、塑料件的热熔压接、试样的压力制备等场景都能适配。设计过程中重点考虑了手动操作的力臂匹配，按压把手的长度经过优化，在千斤顶达到额定输出压力时，单手握持按压的操作力控制在150N以内，符合成年男性的常规施力范围，不需要借助身体重量踩踏即可完成施压作业，操作安全性更高。

　　框架的导向部分采用了开放式的导轨结构，压头的上下运动过程中不会出现转动偏移，压合位置的重复精度可以控制在0.2mm以内，满足大部分小零件压装的位置精度要求，同时开放式的框架结构没有侧围挡板，工件取放非常方便，对于尺寸略大于框架开口的工件，也可以通过侧方放置完成局部位置的压合作业，设备的适配性更强。日常使用过程中，只需要定期在千斤顶的柱塞位置、铰接销轴位置涂抹少量润滑脂即可完成维护，没有易损易耗件，长期使用的稳定性非常好，相比电动压力机，这类手动结构不存在电气故障风险，在没有供电的野外维修场景、临时作业场景也能正常使用。
