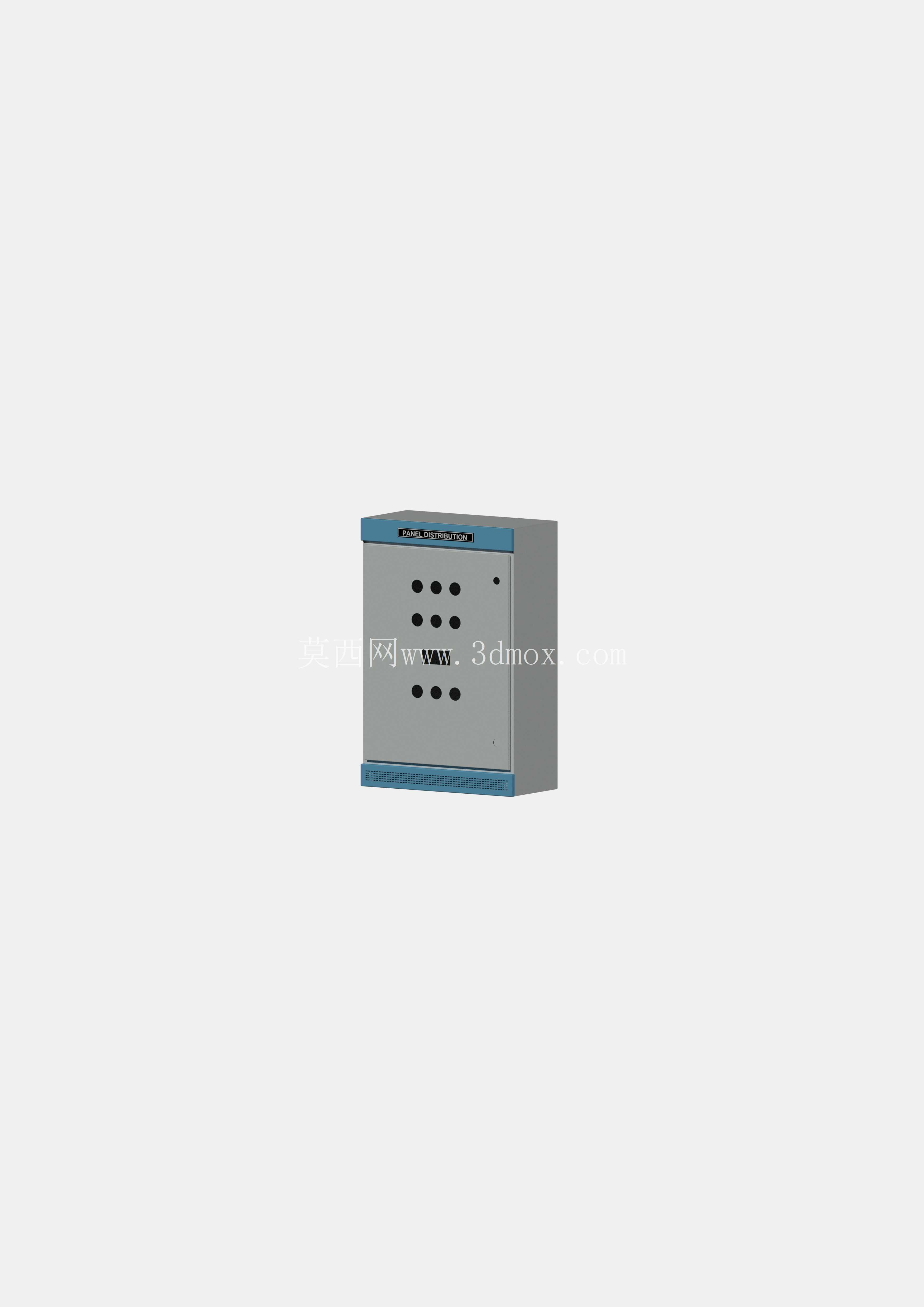

小型电气控制面板箱体结构设计

做车间小型电控单元配套的时候，经常会遇到工位级的控制箱体需求，这类小框结构的面板分布设计，核心是要适配现场工位的操作逻辑，不能照搬标准柜的布局逻辑。首先要明确这类小箱体的应用场景，大多是单机设备旁的就近操作单元、流水线工位的分控节点，或是小型独立设备的集成电控舱，安装位置多在设备侧立面、工位支架上，操作距离基本在操作人员手臂可及的0.4到0.7米区间，所以面板上的元件排布首先要符合人手操作的动作习惯，高频操作的按钮、旋钮要布置在面板的黄金操作区，也就是人站立操作时手肘高度对应的面板中部区域，不需要抬手或弯腰就能触碰。

从结构设计思路来看，这类小框箱体首先要确定安装边界，常规壁挂式安装的小电控箱，背部的安装挂孔间距要匹配现场常用的C型钢安装条孔距，同时要预留足够的接线空间，箱体深度不能过浅，不然内部走线时端子排、小型继电器的接线弧度没法保证，容易出现线缆压折、绝缘层破损的问题。面板上的开孔分布，要提前对应内部元件的安装位，比如指示灯的开孔要对应内部灯座的固定卡扣位置，按钮的开孔要留足操作间隙，相邻两个操作元件的中心距不能小于25毫米，避免操作时误触相邻按钮。

实际使用中，这类小框面板的箱体还要考虑现场的防护需求，面板和箱体的贴合面要预留密封胶条的安装槽，边缘做折边处理，既可以提升箱体的结构刚度，避免薄钢板焊接或折弯后出现变形，也能防止车间的切削液飞溅、粉尘进入箱体内部造成元件短路。面板上的元件标识区要做下沉式的铭牌卡槽，不用直接在面板上丝印，后期如果更换元件功能，只需要更换铭牌条即可，维护成本更低。

外形尺寸的确定上，这类小框箱体不需要做过大的冗余，根据内部容纳的元件数量来定，常规容纳8到12个按钮、指示灯，搭配2到3个转换开关的小箱体，宽度控制在300到400毫米，高度250到350毫米，深度150到200毫米就足够，安装时不会占用过多的设备立面空间，同时内部的走线槽可以沿着箱体侧壁布置，强电和弱电的走线槽分开10毫米以上的间距，避免信号干扰。面板的布局还要考虑视觉观察的便利性，电源指示灯、故障报警灯要布置在面板的上部区域，操作人员站在工位上抬眼就能看到设备的运行状态，不需要凑近查看。

设计这类箱体的三维结构时，还要注意折弯工艺的合理性，所有的折弯内角要预留和板材厚度匹配的折弯R角，避免折弯时出现板材开裂，箱体的拼接处采用碰焊之后打磨平整，外部看不到明显的焊痕，同时边角处做倒圆角处理，防止安装和维护时划伤操作人员。面板和箱体的连接采用可拆卸的铰链搭配快开螺丝，日常维护时不需要把整个面板拆下来，松开快开螺丝就能翻开面板检修内部元件，提升维护效率。另外箱体的下部要预留格兰头的安装孔位，根据进出线的线缆数量确定开孔数量和孔径，开孔位置要和内部走线槽的位置对应，线缆进入箱体后可以直接顺着走线槽排布到对应的元件接线端，不会出现线缆杂乱交叉的情况。

从实际落地的角度，这类小框面板的结构还要兼顾加工成本，尽量采用标准板材折弯，减少不必要的异形结构，板材厚度选用1.2到1.5毫米的冷轧钢板就可以满足刚度需求，不需要用过厚的板材造成成本浪费。面板上的开孔尽量采用统一的标准孔径，减少激光切割时的换刀工序，提升加工效率。安装时，箱体的底部要预留接地螺栓的安装位，保证箱体可靠接地，符合电气安全规范。很多现场使用的小电控箱容易出现的问题就是面板布局不合理，高频操作的按钮放在边角位置，操作人员每次操作都要侧身，或是元件间距过小，戴劳保手套操作时容易按错，所以在做面板分布设计的时候，要先模拟实际操作的动作轨迹，把启停按钮放在最顺手的位置，急停按钮要突出面板表面3到5毫米，并且布置在面板的边角位置，出现紧急情况时可以最快拍按到，同时周围不要布置其他元件，避免误碰急停造成设备停机。
