19英寸带摇臂安装HMI Scada人机操作站

这套带摇臂安装的19英寸HMI Scada操作终端，是面向工业现场多场景操作需求设计的一体化人机交互单元，核心解决固定安装操作站无法兼顾多工位观测、操作灵活性不足的痛点。从实际应用场景来看，这类操作站常部署在制药工业生产车间的流水线旁、中控室外延区域、大型设备机组的就近操作位，既可以作为整条产线的数据监控中枢，也能承担单台核心设备的参数调试、状态预警、操作指令下发功能，适配需要操作人员在不同站位观察设备运行状态、同步完成参数调整的作业场景，避免操作人员在固定操作屏和设备点位之间反复往返，提升现场作业的响应效率。

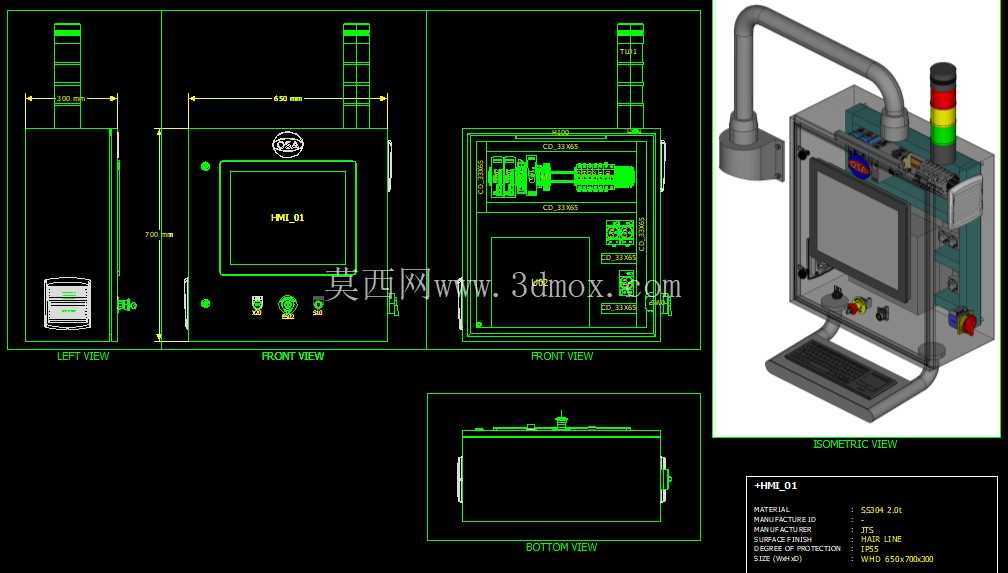

从功能配置来看，整套单元集成了19英寸工业级触控显示屏，配套嵌入式键盘输入模块，顶部集成红黄绿三色堆叠警示灯，可直接对接Scada系统实现设备运行状态、工艺参数、故障告警信息的实时可视化展示，操作人员可通过触控、实体按键两种方式完成参数修改、指令确认、故障复位等操作。摇臂组件采用重型支撑结构设计，支持多维度的角度调整，可实现水平方向旋转、垂直方向倾斜、臂体延伸伸缩，操作人员可根据自身站位、观测视角需求灵活调整屏幕的位置和角度，无论是站立操作、坐姿操作，还是在设备旁侧观察运行状态时，都能将屏幕调整到无反光、易操作的舒适位置，适配不同身高操作人员的使用习惯，也能满足不同设备安装点位的空间适配需求。

在结构设计思路上，整套操作站采用封闭式防护箱体设计，箱体内部预留了PLC通讯模块、电源模块、信号转接模块的安装空间，所有电气元件均集成在箱体内部，既可以避免车间内的粉尘、切削液飞溅对内部元件造成损伤，也能简化现场布线流程，所有线缆可通过摇臂内部的穿线通道完成布设，避免线缆外露造成的拉扯损坏、积尘积污问题。箱体正面采用透明防护门板设计，日常运行时可关闭门板形成防护层，避免误触屏幕按键，需要操作时可直接打开门板完成操作，兼顾防护性和操作便捷性。箱体侧面预留了散热通风槽和外接接口位，可根据实际需求扩展USB接口、通讯接口，满足程序拷贝、外设连接的拓展需求。

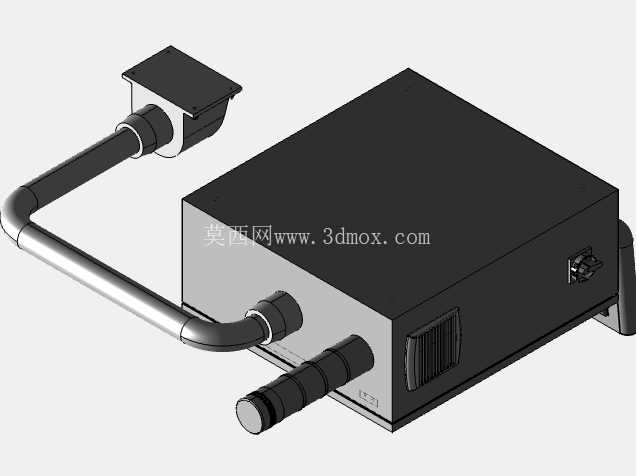

从安装边界和尺寸适配来看，摇臂的底座采用法兰式安装结构，可直接固定在设备侧壁、车间立柱、独立支撑立柱上，安装时需要预留足够的摇臂旋转空间，避免臂体旋转过程中与周边设备、管线发生干涉。19英寸屏幕的尺寸设计符合工业级触控屏的通用安装规范，箱体的深度尺寸控制在合理范围内，不会因为集成过多元件导致箱体过于突出占用过多通道空间，摇臂的延伸长度可覆盖安装点位周边1.2米范围内的操作区域，满足单工位周边多点位的观测操作需求。键盘托采用抽拉式一体化设计，不用时可推回箱体下方，减少空间占用，需要输入大量参数时可拉出使用，适配不同场景的输入需求。顶部的三色警示灯采用模块化安装设计，可根据实际需求更换警示灯的层数、增加蜂鸣器模块，实现声光一体告警，当设备出现故障、参数超限时，可第一时间提醒周边操作人员及时处置，避免故障扩大影响生产运行。整套结构的受力设计经过校核，摇臂在最大延伸长度下承载整套箱体的重量不会出现下垂、晃动问题，长期使用也不会出现臂体变形、转轴松动的情况，适配工业现场长期高频使用的需求。
