微型桌面版油田抽油杆泵教学演示模型

在石油开采领域，游梁式有杆抽油杆泵是陆地油田应用最广泛的人工举升采油设备，承担着将井下原油举升至地面的核心功能，常规现场使用的全尺寸抽油机整体尺寸大、运行环境特殊，很难直接用于教学演示、原理展示或者小型科普场景，因此这款等比例缩小的微型抽油杆泵模型，在保留完整机械传动逻辑的前提下做了紧凑化设计，刚好适配桌面级的展示、教学以及原理验证需求。

从实际应用场景出发，这款模型首先面向职业院校、工科专业的机械原理教学场景，能够让学习者直观观察曲柄连杆机构带动游梁往复摆动的完整运动过程，不需要深入油田作业现场就能清晰理解采油设备的动力传递路径；其次也可用于石油科普展项的互动展示，相比静态展板更具动态直观性，参观者可以直观看到驴头上下往复动作对应井下抽油泵的工作逻辑；同时对于结构设计从业者来说，这款模型也可作为紧凑化动力传动布局的参考案例，理解小空间内减速机构、连杆机构、支撑结构的配合方式。

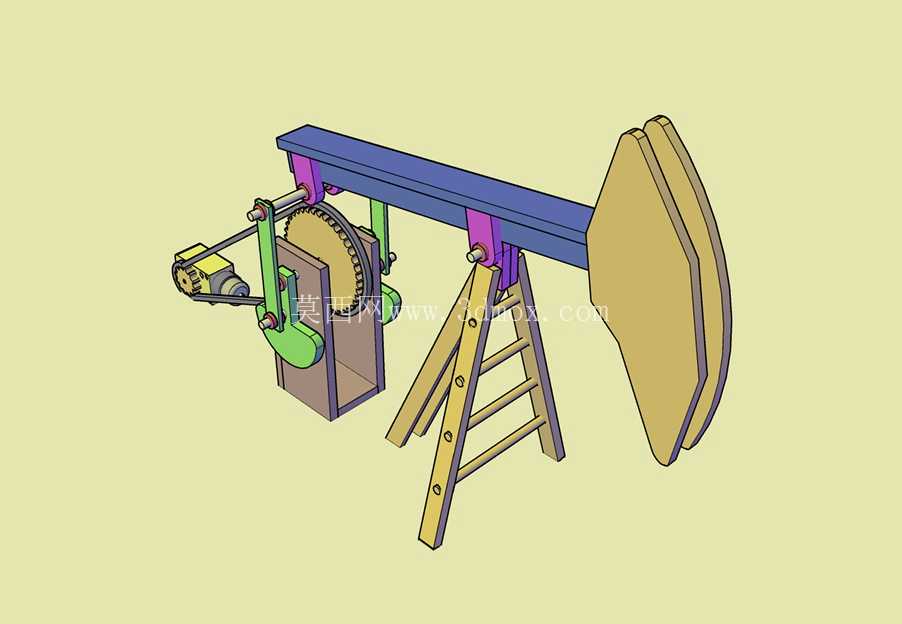

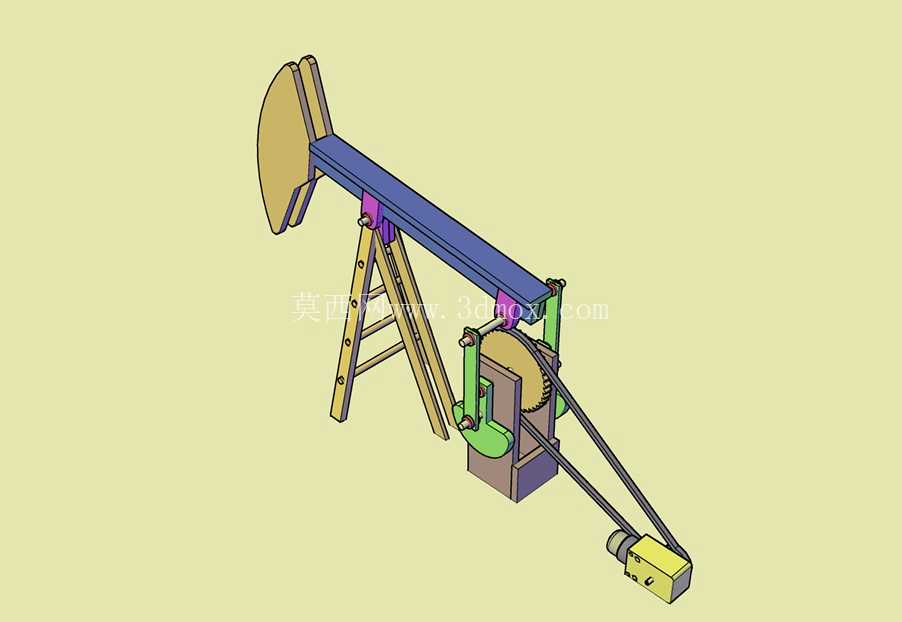

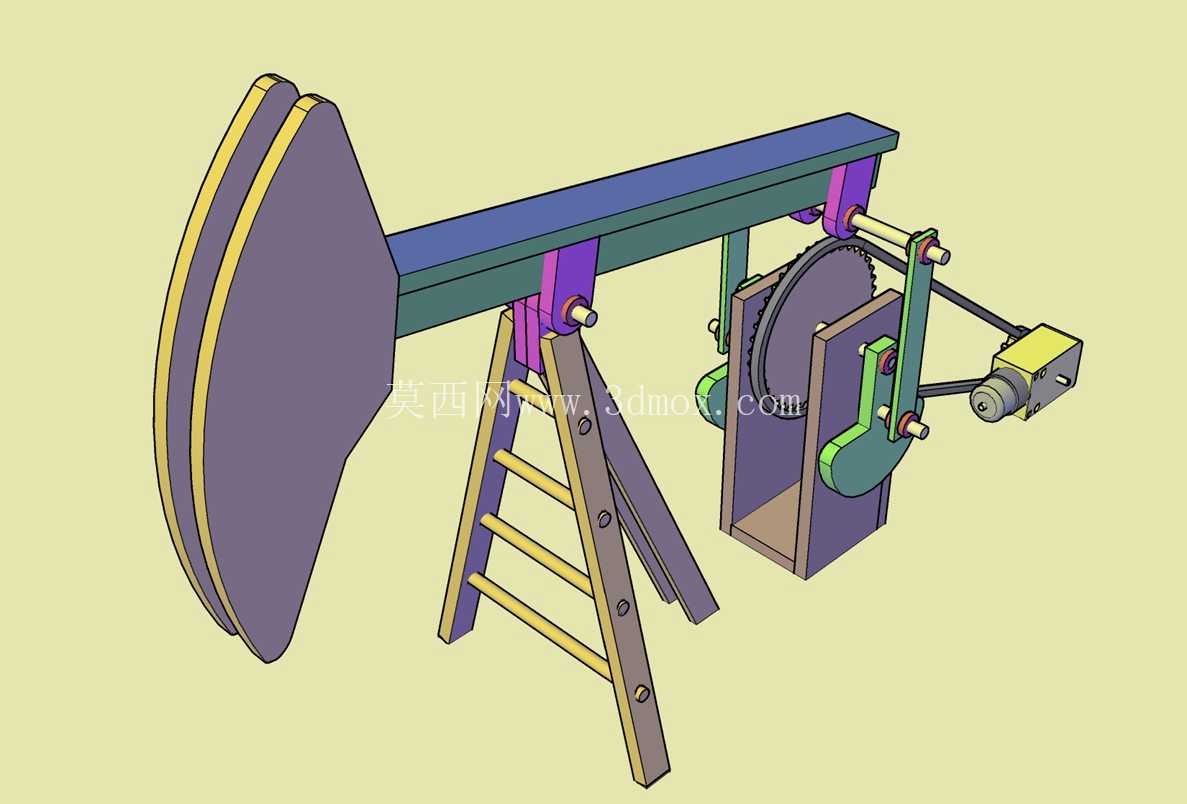

设备的实际用途完全复刻真实抽油杆泵的核心功能逻辑，只是将原本适配数千米井深的大载荷举升动作，转化为低载荷的连续往复演示动作，动力输入端采用小型减速电机提供动力，通过带轮传动将动力传递至减速齿轮组，齿轮组输出端连接曲柄结构，曲柄通过连杆与游梁尾部形成铰接，游梁以中部支架的铰接点为旋转中心做上下摆动，游梁前端的驴头结构随游梁做弧线往复运动，真实还原现场抽油机“磕头”的作业动作，整套运动逻辑和现场在用的全尺寸抽油机完全一致，没有做原理层面的简化，能够完整复现从动力输入到末端执行件往复动作的全部传动环节。

产品功能特性上，首先是传动链路的完整性，模型保留了带传动一级减速、齿轮组二级减速的两级减速结构，能够将电机的高转速低扭矩输出，转化为曲柄端低转速大扭矩的旋转输出，匹配游梁摆动的合理动作频率，避免演示时动作过快无法观察结构细节；其次是支撑结构的稳定性，模型的主支架采用三角支撑结构配合梯状加强筋，和真实抽油机的支架受力逻辑一致，能够在连续往复运动过程中保持整体结构稳定，不会出现侧翻或者结构晃动的问题；所有铰接位置都采用销轴配合的转动副结构，运动过程中无卡滞，能够长时间连续运行演示。

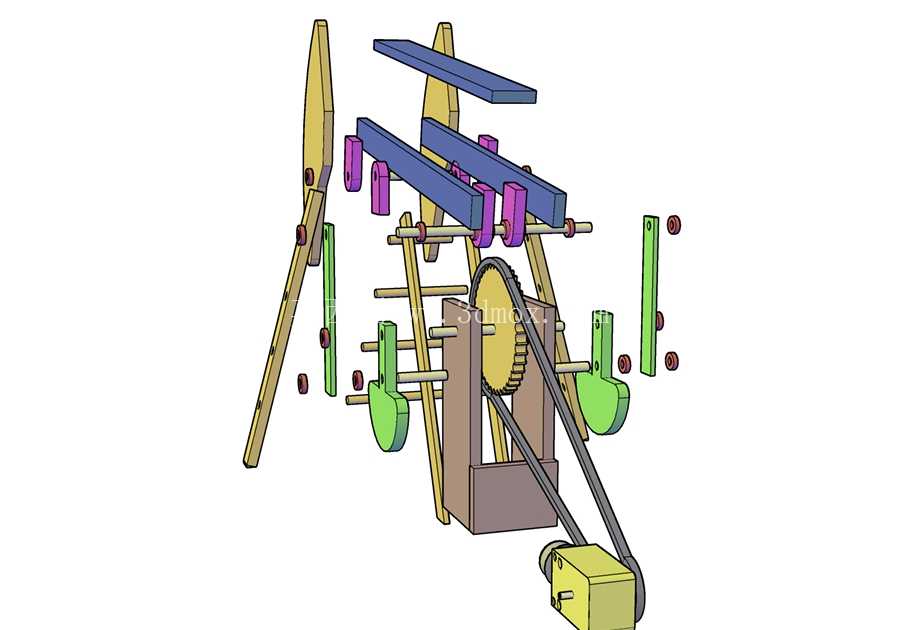

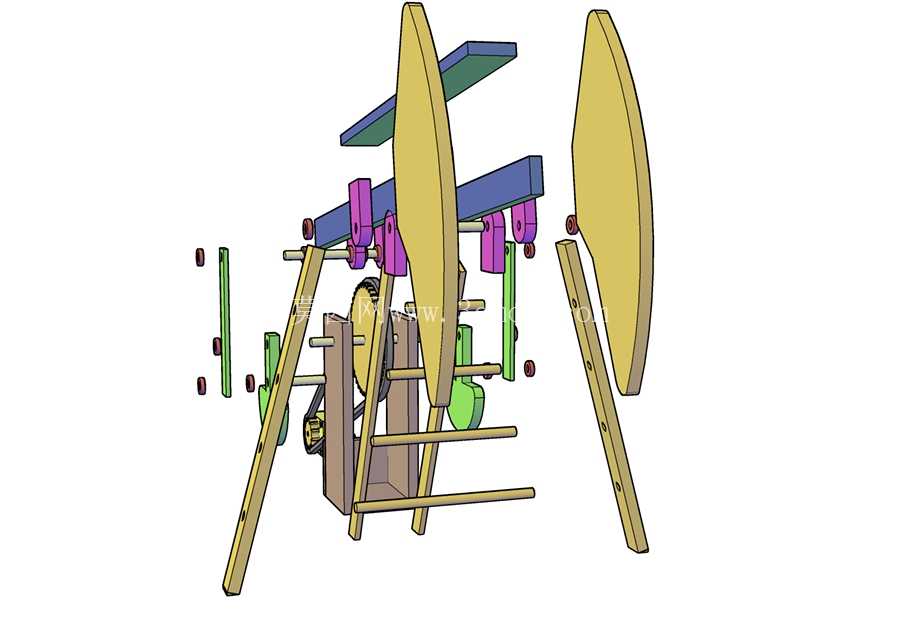

设计思路层面，这款模型没有盲目追求外观的极致仿真，而是优先保证机械原理的准确传递，在结构布局上做了紧凑化优化：将原本外置的减速箱结构整合到支架中部的安装空间内，缩短了动力传递的路径，同时缩小了整体的横向占用尺寸；驴头部分保留了原有的弧形轮廓，保证悬点运动轨迹和真实设备一致，不会因为缩小比例就改变运动学特性；游梁部分采用矩形截面的梁结构，在减轻整体重量的同时保证足够的结构刚度，避免往复运动过程中出现梁体变形影响动作精度；所有传动部件都做了外露设计，没有额外加装密封外壳，方便观察者直接看到每一级传动的动作过程，契合教学演示的核心需求。

外形尺寸与安装边界方面，这款模型整体采用桌面级尺寸设计，横向总长度控制在300mm范围内，纵向宽度不超过150mm，整体高度不超过250mm，不需要额外的大型安装基座，直接放置在普通水平桌面上即可稳定运行；安装时只需要保证底部支撑面水平，预留出驴头上下摆动的空间即可，不需要额外的地脚固定结构；动力接线端预留标准的低压供电接口，不需要配套工业级的供电设施，普通民用低压电源即可驱动运行，整体的安装和使用门槛极低，适配教室、展厅、实验室等多种室内场景的摆放需求。

从结构细节来看，模型的曲柄部分保留了可调冲程的安装孔位，和真实抽油机调节冲程的逻辑一致，可以通过调整曲柄上连杆铰接点的位置，改变游梁的摆动幅度，模拟不同冲程参数下的设备运行状态，方便学习者理解冲程参数对抽油作业的影响；连杆两端的铰接位置都做了耐磨处理，长时间反复转动也不会出现明显的磨损间隙，保证演示动作的精度；配重部分的布局也和真实设备一致，在曲柄位置设置了平衡配重块，抵消游梁和驴头部分的重量带来的偏载，降低电机运行时的载荷波动，让整套机构运行更平稳。
