小型隔膜式微型气泵结构三维设计

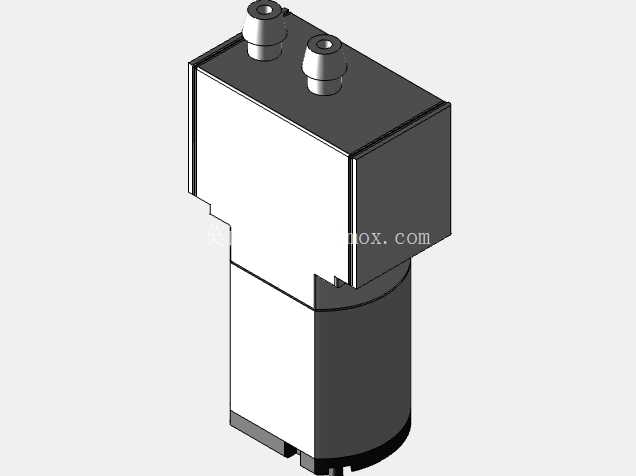

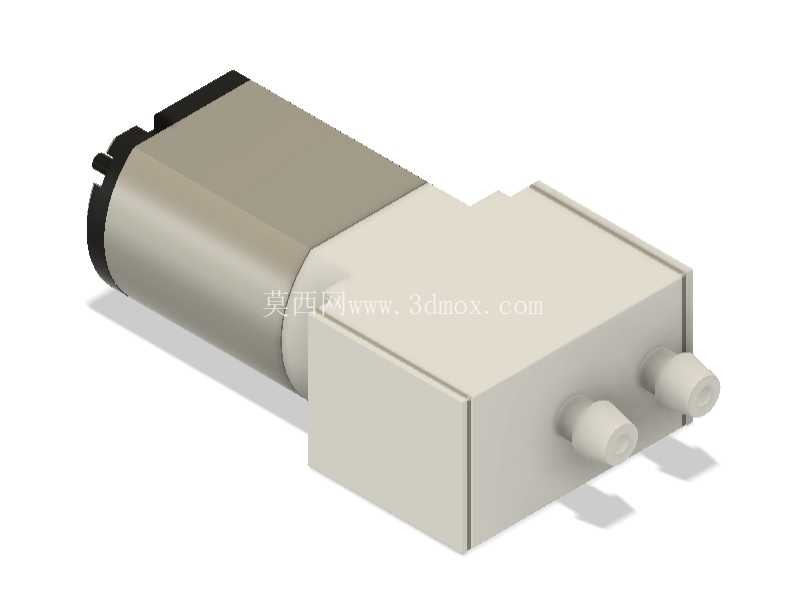

　　从功能实现逻辑来看，这款泵属于隔膜式微型气泵，依靠电机带动偏心结构驱动隔膜往复形变，来改变泵腔内部的容积差，从而实现气体的抽吸与加压输出，和同规格的叶轮式微型泵相比，隔膜结构的动密封完全依靠隔膜本身的形变实现，没有旋转轴处的动密封磨损点，在长期小负载运行工况下的气密性衰减速度更慢，也不会出现输送介质沿转轴泄漏的问题，适合输送无腐蚀性的洁净气体，在需要稳定小负压、小流量正压输出的场景里，比如小型设备的真空吸附工位、环境检测仪器的采样气路、便携美容仪器的气路单元，都能匹配对应的工况需求。这款微型泵的结构设计，核心围绕小流量流体输送场景的紧凑安装需求展开，在做整体布局的时候，首先考虑的是便携类、小型设备内部的狭窄安装空间约束，所以把驱动电机和泵头做了直角式的排布，没有采用传统直连的同轴布局，这样能在单一维度上压缩整体尺寸，避免在设备内部占用过长的直线安装空间，不管是嵌入到手持检测仪器、小型医疗设备的气路单元，还是集成到桌面级自动化设备的负压吸附模块里，都能更好适配设备内部的异形安装腔。做结构建模的时候，泵头部分的两个气嘴接口做了等径的外凸式设计，接口长度预留了足够的软管插接余量，安装时不需要额外加装转接头，直接匹配对应内径的气动软管就能完成气路连接，接口根部做了小圆弧过渡，避免软管插接时应力集中导致的接口开裂问题；泵头壳体的分型面选在了和电机连接的安装端面，所有连接螺丝都隐藏在结合面内侧，外表面没有突出的螺丝头，既减少了外部结构的凸起占用空间，也能避免日常使用中螺丝剐蹭设备内部的其他管线。

　　驱动端选用的是常规外径的有刷直流电机，电机外壳和泵头连接的位置做了定位止口，装配的时候不需要额外做同轴度校准，止口配合就能保证电机输出轴和泵头内部偏心机构的同轴度公差，减少装配后的运行振动和噪音；电机尾部的出线位置预留了走线空间，不管是从尾部轴向出线还是从侧面径向出线，都不会和周边安装结构产生干涉。在安装边界的设计上，这款泵没有设计额外的安装脚架，整体可以依靠泵头的平面或者电机的圆柱面做固定，用户可以根据自己设备内部的空间情况，选择用卡箍固定电机圆柱面，或者用粘接、螺丝压块固定泵头的平面部分，不需要受预设安装孔位的限制，适配性更强。

　　从内部结构的建模细节来看，偏心轮的偏心距是根据隔膜的最大形变行程设定的，既保证足够的泵腔容积变化量来满足流量要求，也不会因为偏心距过大导致隔膜拉伸形变超过材料的疲劳极限，延长隔膜的使用寿命；进出气位置的单向阀片做了薄型化设计，开启压力很低，即使在电机低转速运行的时候，也能依靠很小的气压差实现阀片的正常开闭，不会出现阀片迟滞导致的流量损失。整体结构没有多余的冗余设计，所有外部结构都是为功能和安装服务，壳体的棱角都做了小倒角处理，避免装配的时候划伤操作人员或者设备内部的其他元器件，整体重量控制在很轻的水平，即使是安装在需要频繁移动的手持设备上，也不会带来过大的负重负担。

　　在气路匹配性上，这款泵的输出压力和流量属于小功率微型泵的常规参数区间，适合需要持续小流量供气、抽真空的工况，不适合大流量、高压力的工业气路场景，选型的时候可以根据自身设备的气路容积、需要达到的负压或者正压值，匹配对应的电机供电电压参数，就能实现稳定的运行。建模过程中对所有配合面的公差都做了预留，泵头上下壳的配合面预留了密封件的安装槽，实际生产的时候可以在槽内加装密封圈或者打密封胶，保证泵腔的气密性，不会出现气体泄漏导致的压力不足问题；电机轴和偏心轮的配合选用了过盈加顶丝的固定方式，长期运行不会出现偏心轮松脱移位的问题，运行的可靠性更高。
