桌面级小型数控车床外观结构设计

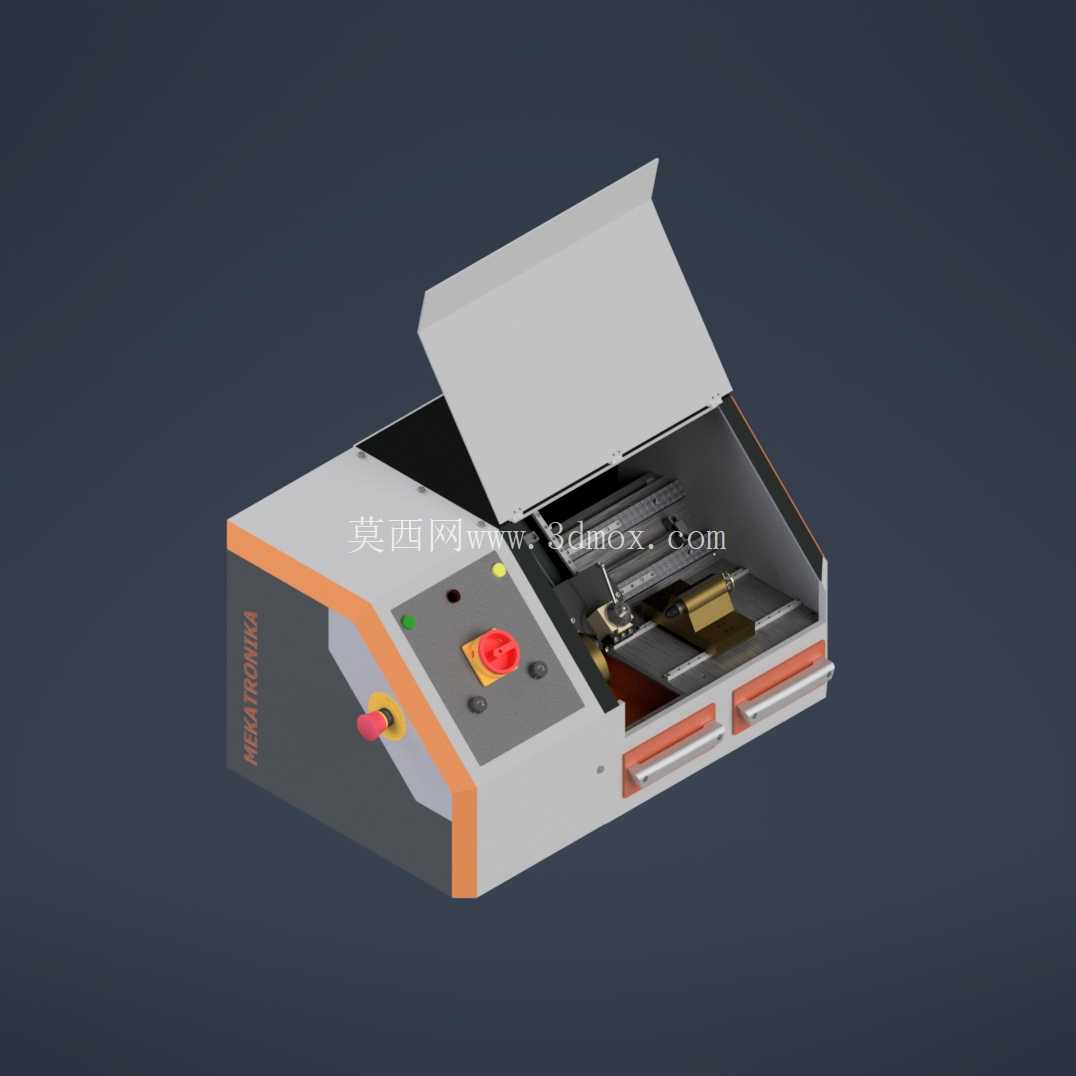

这款桌面级小型数控车床的结构设计，核心瞄准院校实训教学、小型工坊精密零件加工、个人创客空间打样三类核心应用场景，区别于工业级落地式车床的大占地、高功耗特性，整体结构完全适配常规桌面的承重与摆放边界，无需额外浇筑设备基础，放置在标准1200*800mm的工作台面上即可完成安装调试，整机外轮廓尺寸控制在600mm长度、400mm宽度、350mm闭合高度范围内，上掀式防护盖完全打开后总高度不超过550mm，不会对桌面上方的常规置物架、照明灯具造成干涉，安装时仅需预留后侧100mm的走线与散热空间、左右侧各80mm的操作维护空间即可满足日常使用需求。

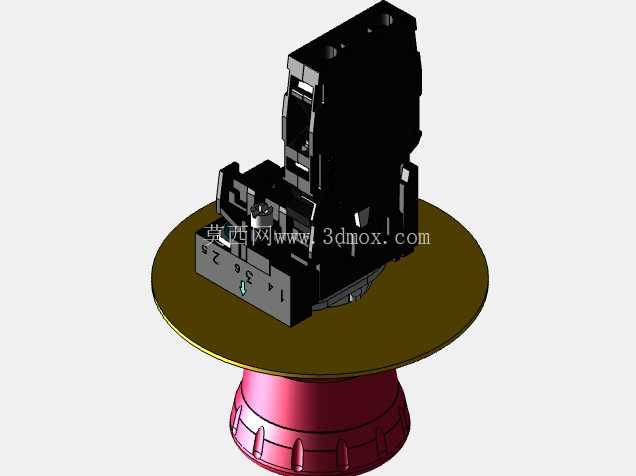

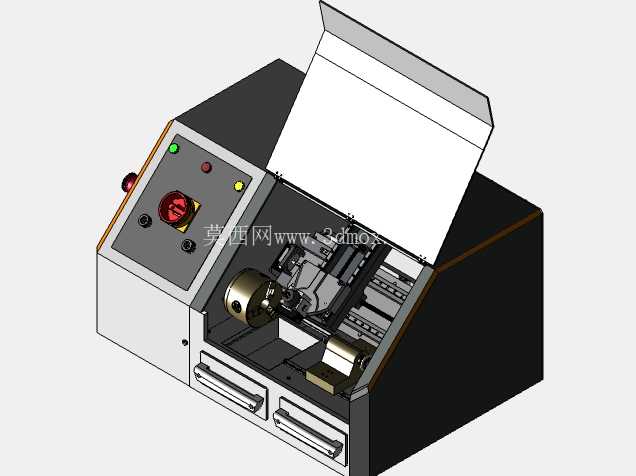

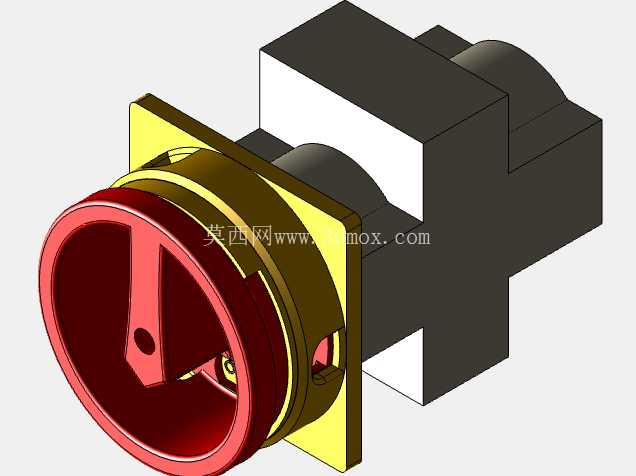

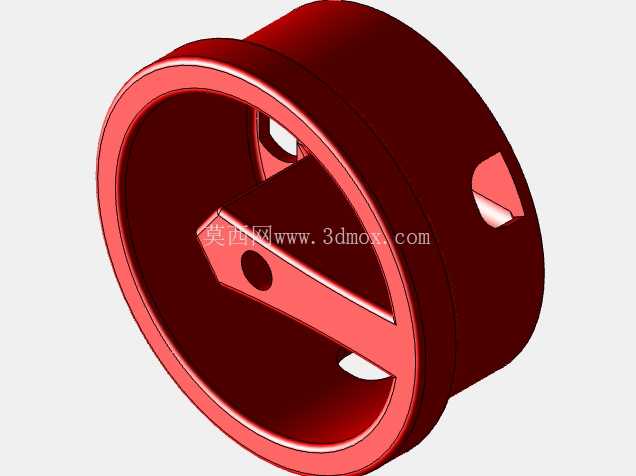

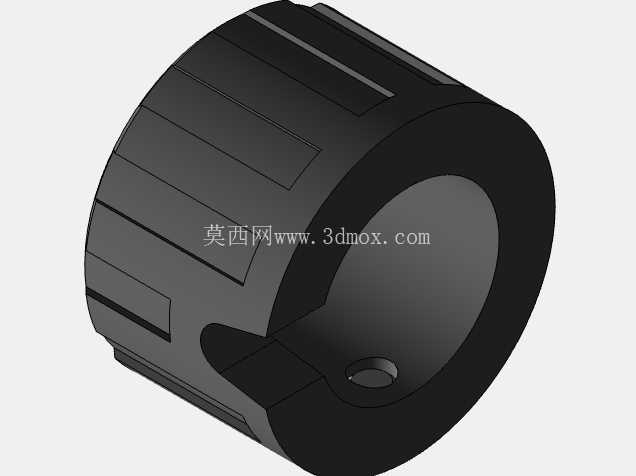

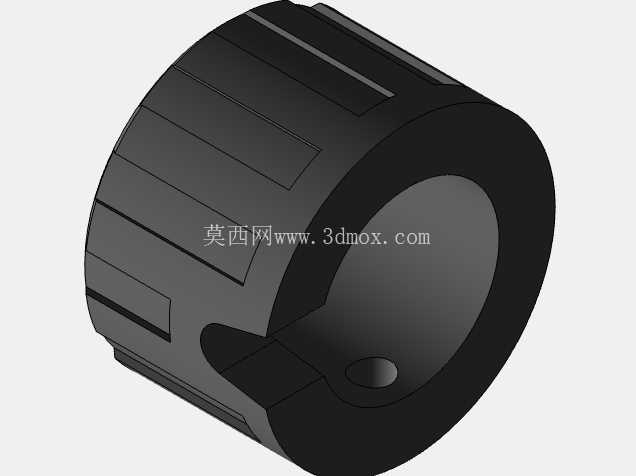

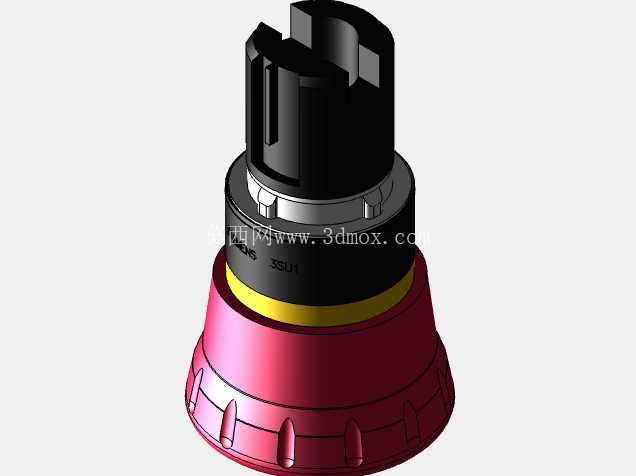

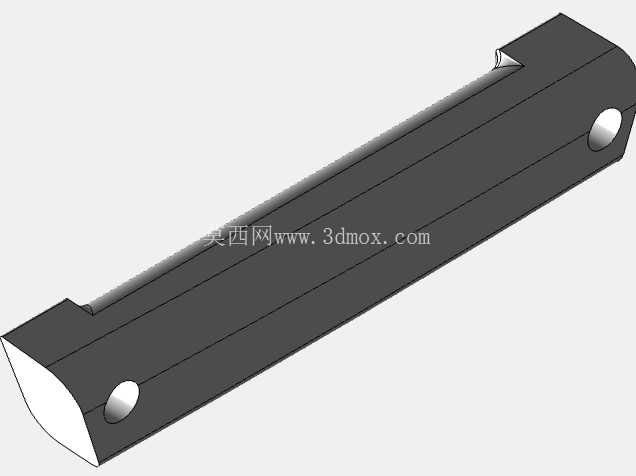

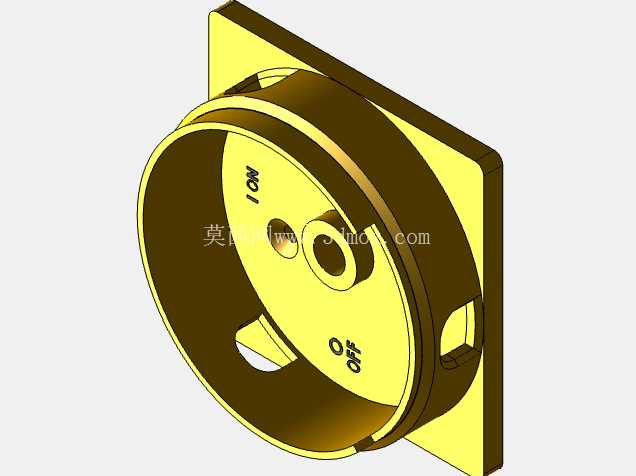

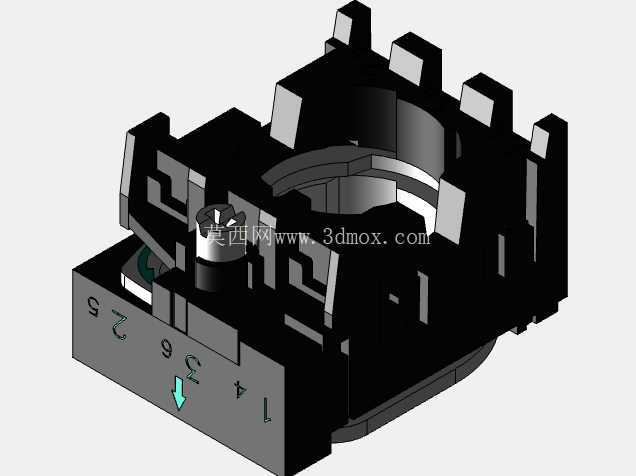

从功能布局来看，整机采用前侧操作、后侧加工的分区设计，操作面板集中布置在机身左前侧的斜切面上，倾斜角度经过人机工程校核，操作人员保持坐姿操作时视线与面板夹角为30度左右，无需刻意俯身或抬手即可完成急停、进给调节、启动复位等所有操作，面板上的急停按钮采用红色蘑菇头结构，突出面板表面15mm，触发行程仅需3mm，突发状况下可快速按压切断动力；功能指示灯采用绿、黄两色区分设备待机、加工运行状态，旁边预留的调节旋钮可直接手动控制进给轴的微调移动，适配对刀、试切等需要精细操作的工序。机身前侧设置两个抽拉式储物抽屉，可放置常用的车刀、扳手、对刀器等小型工具，避免加工过程中工具零散摆放带来的操作干扰。

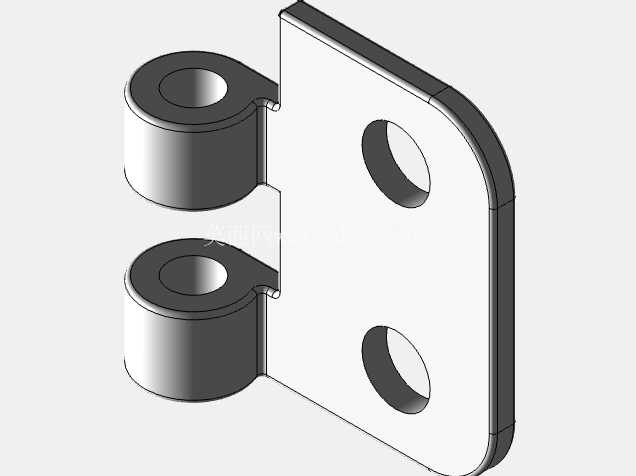

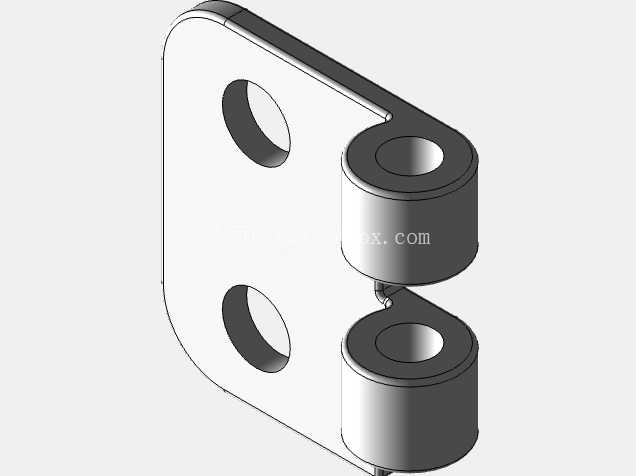

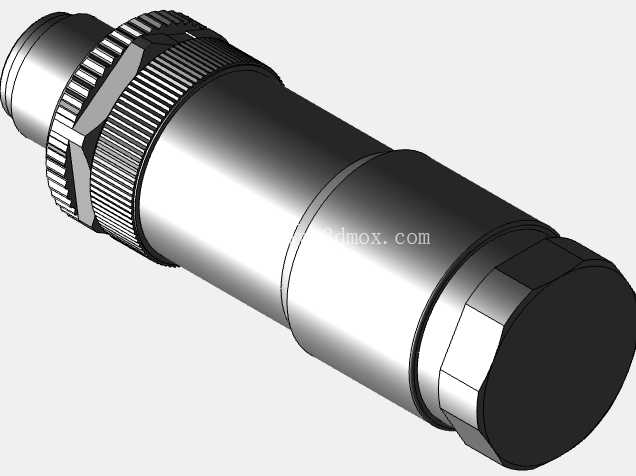

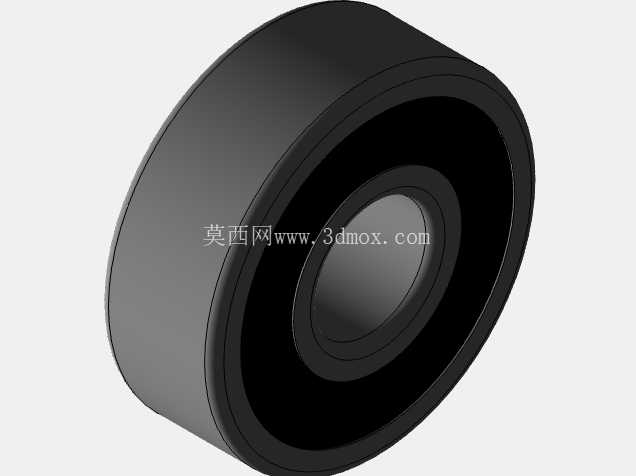

加工区域的上掀式透明防护盖采用铰链连接在机身后侧，闭合状态下可完全覆盖加工区间，有效阻挡车削过程中产生的切屑飞溅与切削液雾化扩散，防护盖与机身之间设置有安全联锁触发结构，防护盖未完全闭合时设备无法启动主轴旋转，从结构层面规避操作风险。加工舱内部的主轴、进给导轨、刀架均采用模块化安装结构，主轴轴线距离操作面的高度控制在220mm，操作人员更换工件、调整刀具时手臂自然下垂即可触及加工区域，无需抬臂操作降低长时间实训的疲劳感。机身外壳采用1.5mm厚冷轧钢板折弯焊接成型，边角位置做45度斜切包边处理，既避免锐边带来的磕碰风险，也通过橙灰撞色的外观设计提升设备辨识度，外壳所有拼接位置均采用内嵌式螺丝固定，外表面无突出的紧固件，减少切屑、灰尘在表面积攒的死角，日常清洁仅需擦拭外表面即可。

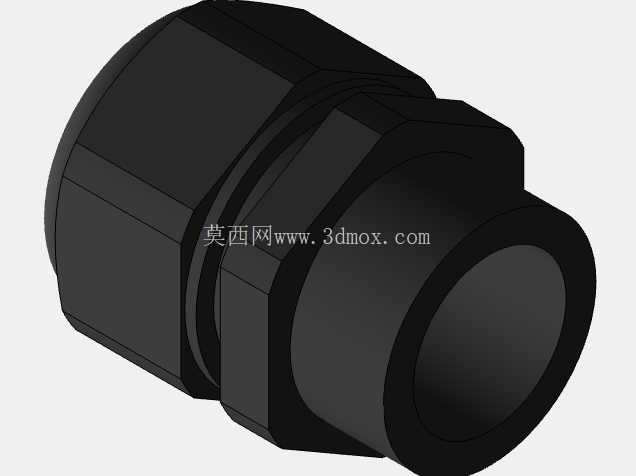

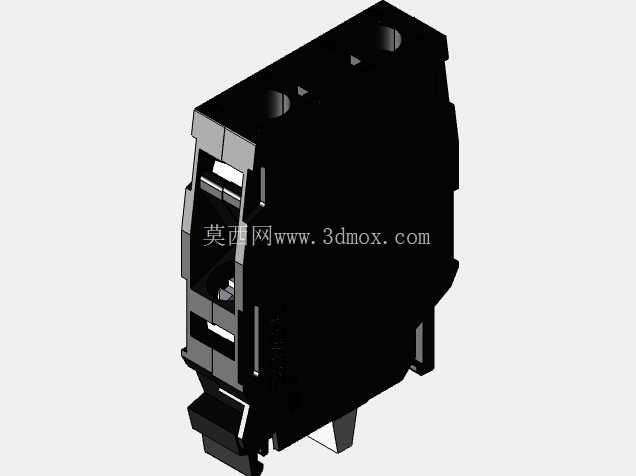

设计过程中重点平衡了设备刚性与整体重量的矛盾，机身底座采用整体式铸铁结构，重量占整机总重的60%，可抵消小型主轴高速车削时产生的振动，保证小尺寸零件加工的表面粗糙度与尺寸精度，外壳钣金件通过螺栓与底座连接，不参与受力承载，仅承担防护与外观装饰作用，后期维护时可单独拆卸对应位置的钣金件，无需拆解核心加工结构。走线全部隐藏在机身侧壁的空腔内，操作面板的线缆通过侧边的走线槽连接到后侧的控制模块，加工区域的线缆全部采用耐高温防油护套包裹，避免长期接触切屑、切削液出现线路老化破损。设备底部设置四个可调式橡胶减震脚杯，可根据桌面的平整度调节高度，调节行程为10mm，即使桌面存在轻微不平整也能保证机身处于水平状态，避免主轴倾斜带来的加工精度偏差。

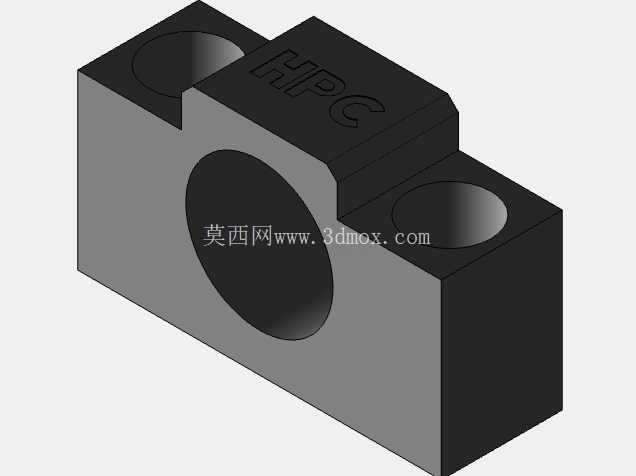

针对教学场景的特殊需求，这款设备的结构设计特意降低了维护门槛，防护盖掀开后加工区域完全暴露，日常清理切屑、更换传动皮带、调整导轨间隙等常规维护操作无需专用工具即可完成，刀架采用标准快换结构，可适配10mm柄径的常规小车刀，无需定制专用刀具，降低实训过程中的耗材成本。进给轴的传动结构采用封闭设计，可阻挡切屑进入导轨与丝杠间隙，延长日常维护的周期，适合院校内高频次、多人轮流操作的使用场景，即使是没有太多设备维护经验的实训老师，也能快速完成日常的保养与故障排查。
