小型台式数控迷你磨削加工设备结构

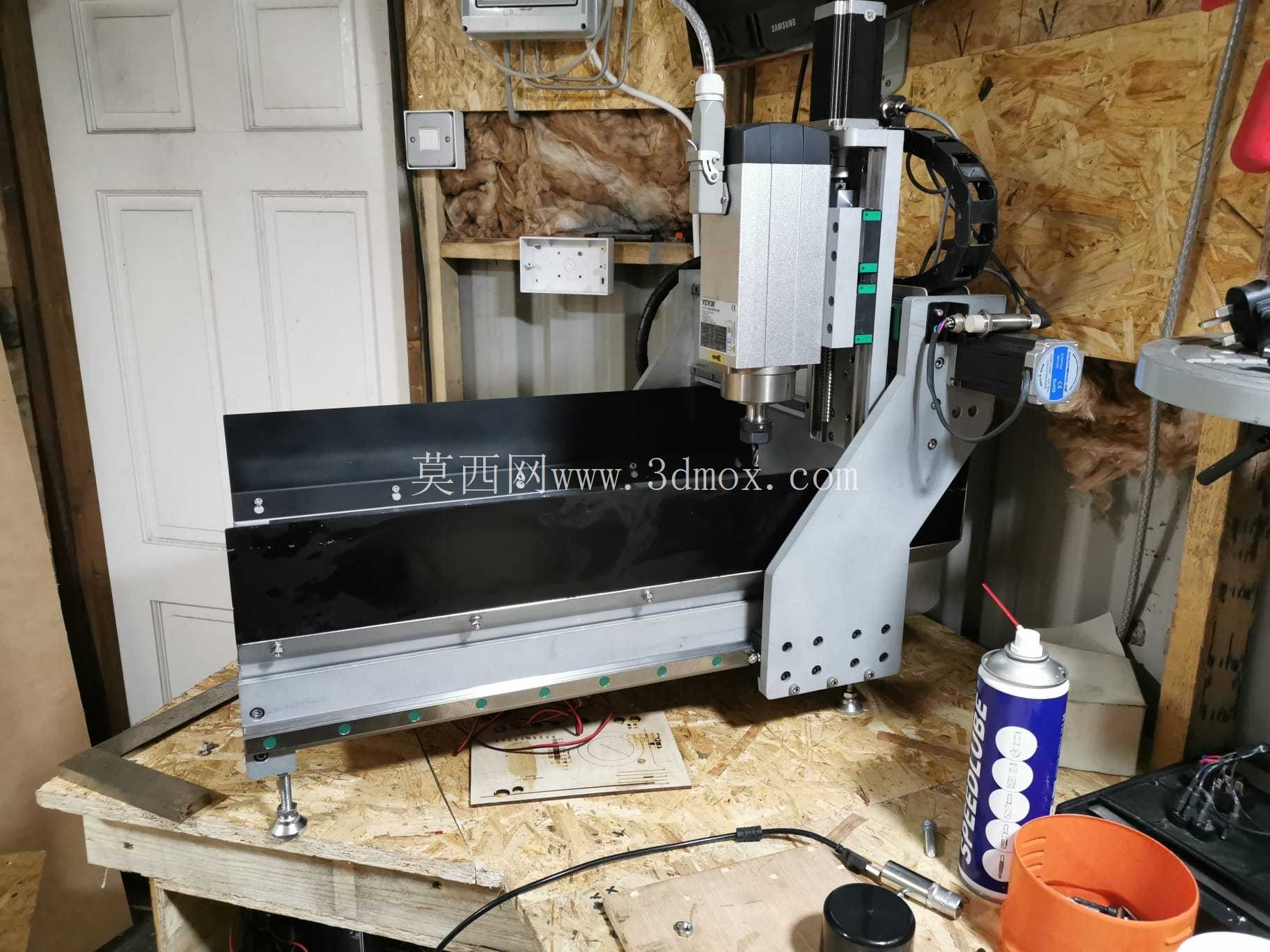

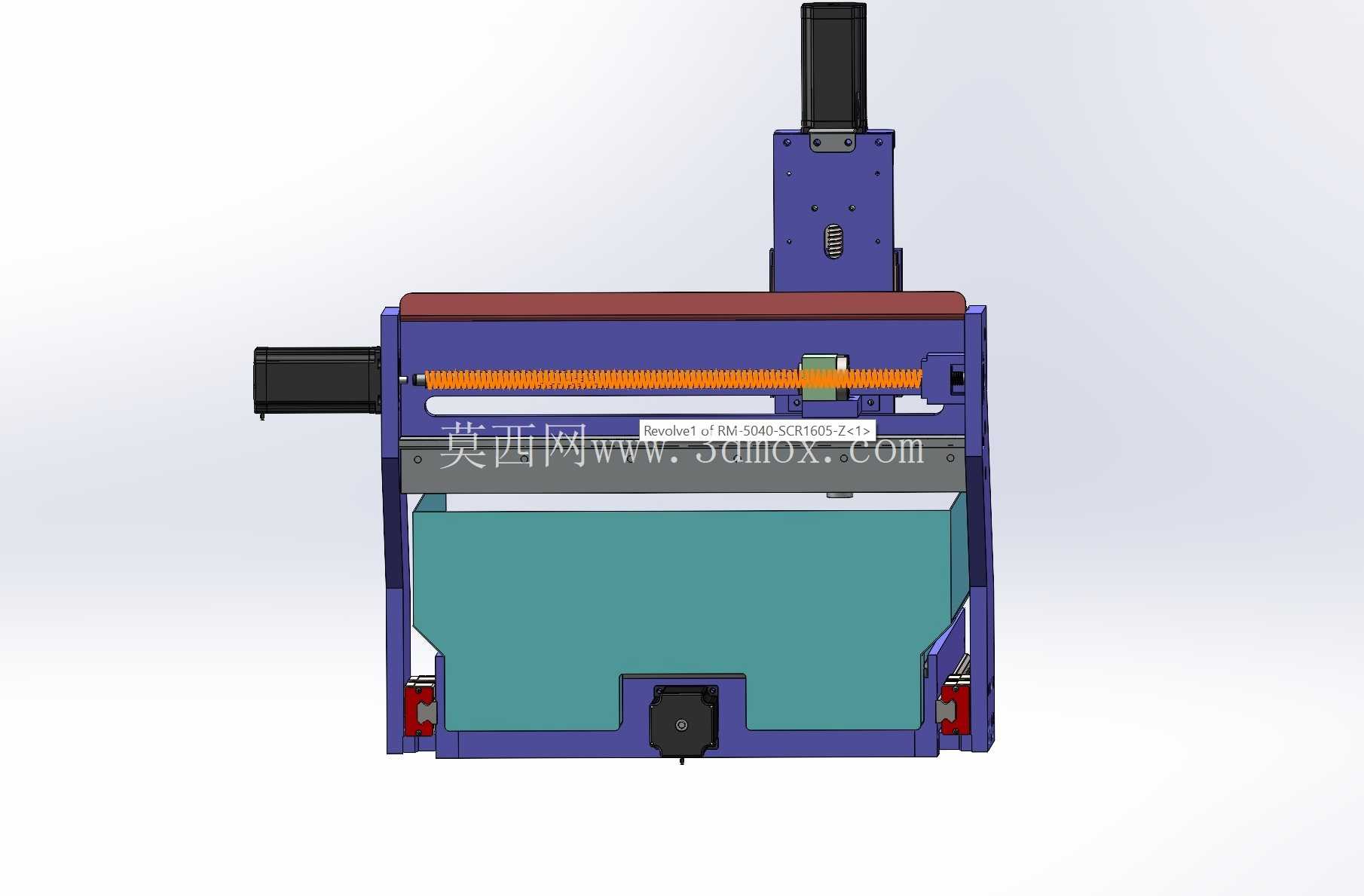

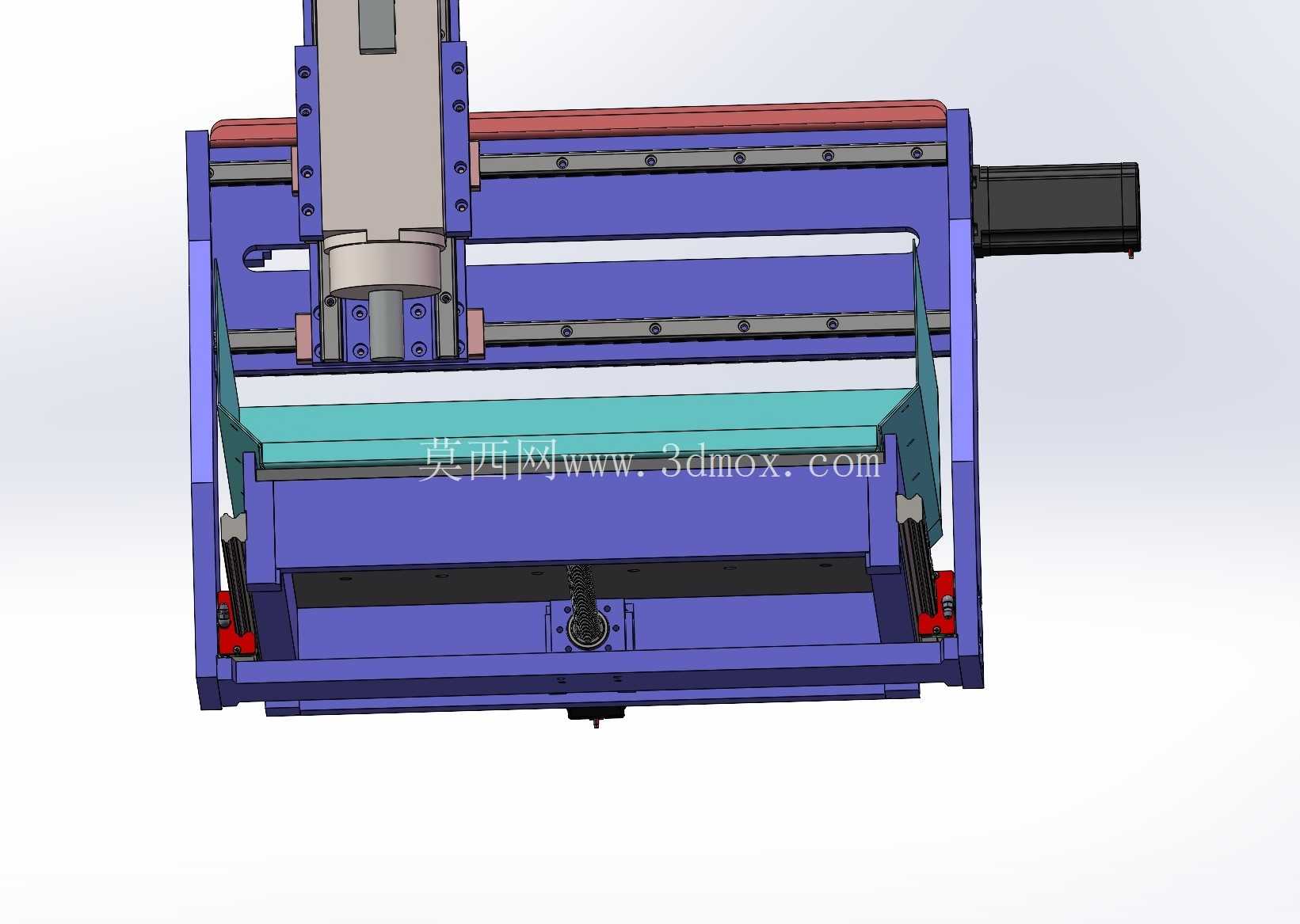

　　这款小型台式磨削设备的设计初衷，是填补个人加工场景、小型工坊里小尺寸金属件精密加工的设备空白，日常做手板件加工、小型模具修配、非标小零件精加工的时候，大型磨床占地大、调试周期长，用这款设备就能灵活适配小批量、多品种的加工需求，不管是铝件的平面精磨，还是慢速钢件的刃口、型面修磨，都能稳定达到加工精度要求，不用频繁切换大型设备，能大幅降低小零件加工的准备时间。从结构布局来看，设备采用龙门式移动结构，Z轴主轴单元垂直布置在横梁导轨上，X轴带动工作台做纵向进给，Y轴带动横梁做横向移动，三个轴的传动都采用线性导轨搭配丝杠的组合，能保证进给过程的平稳性，避免磨削过程中出现爬行、振纹的问题。

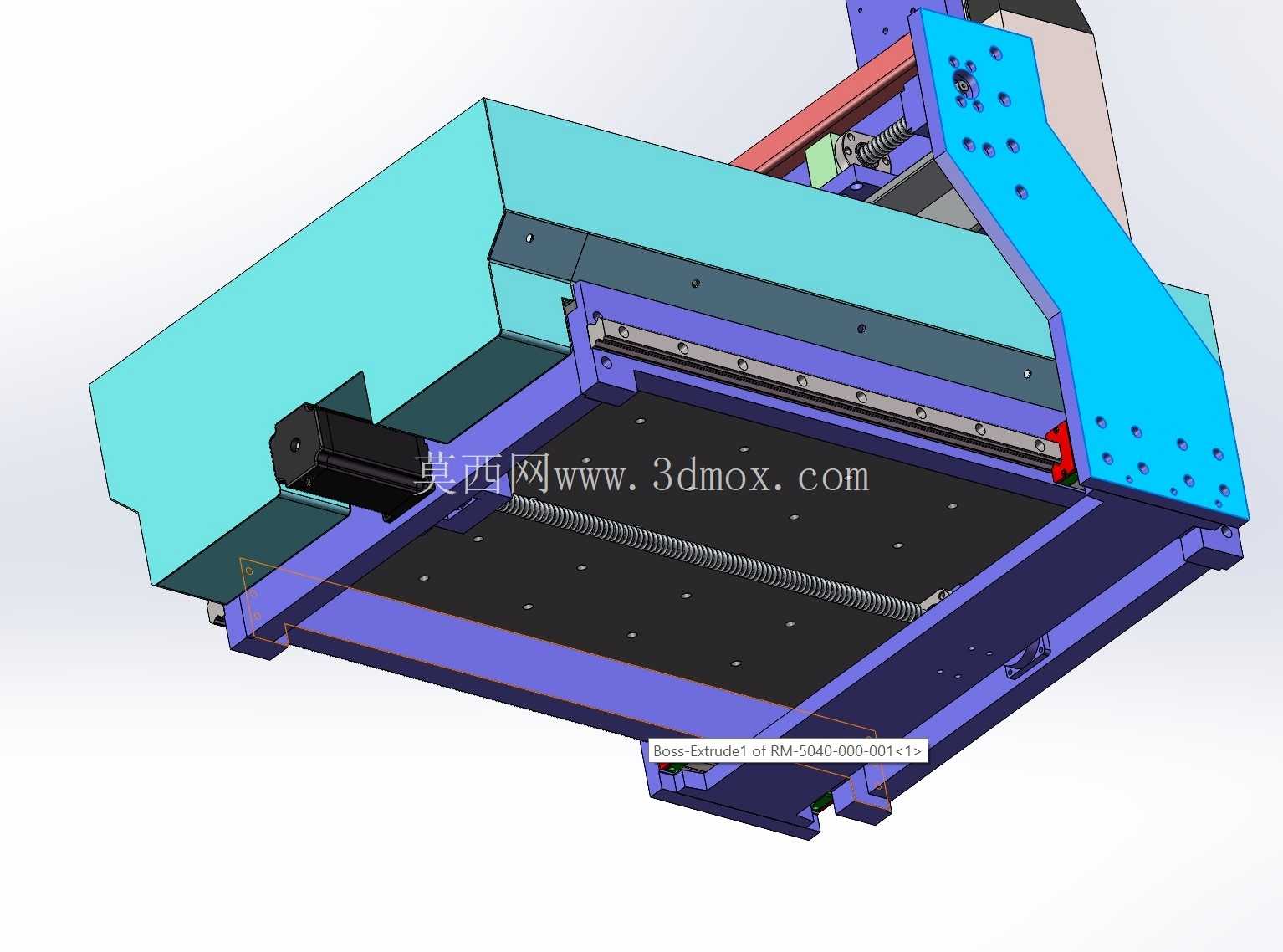

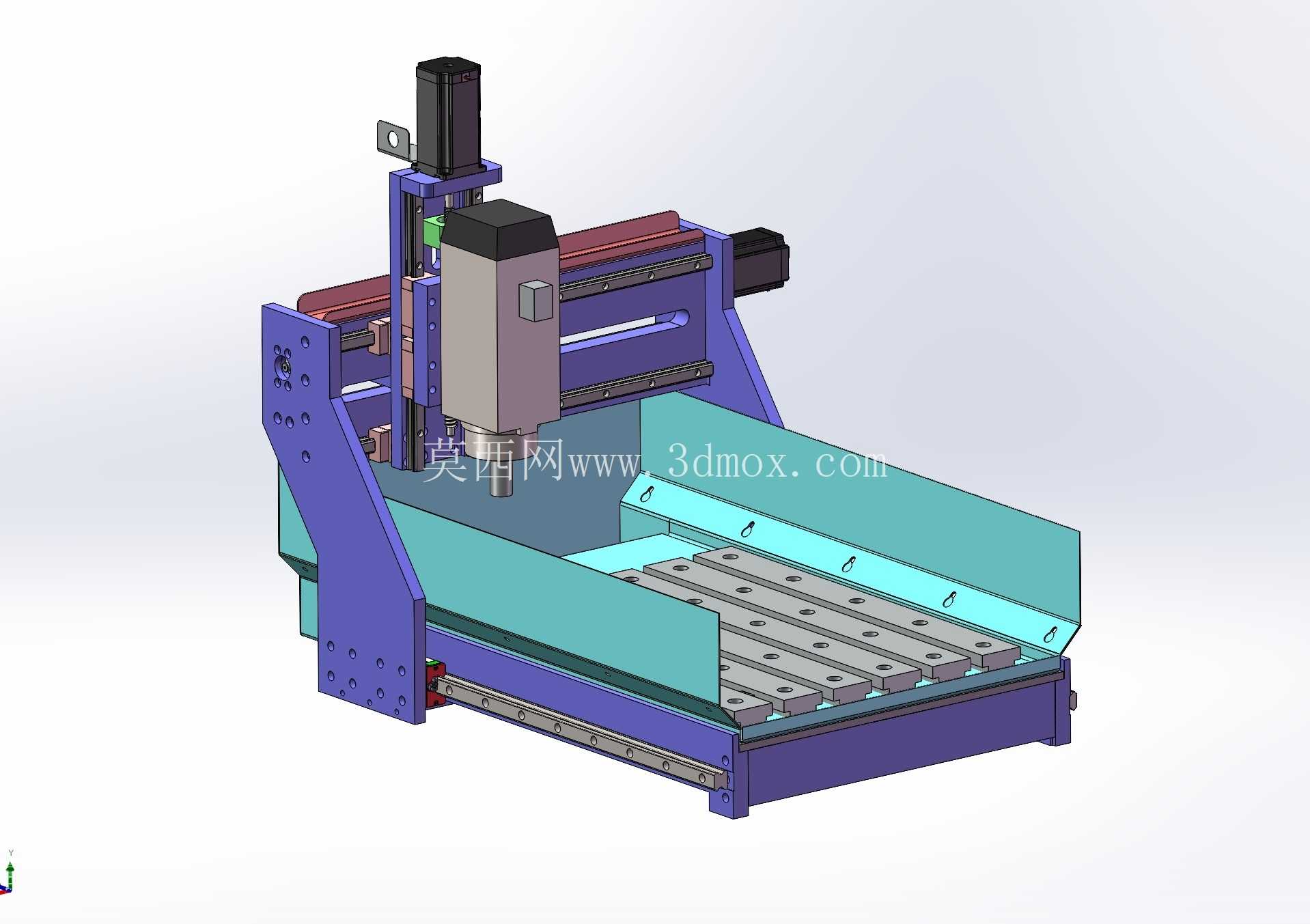

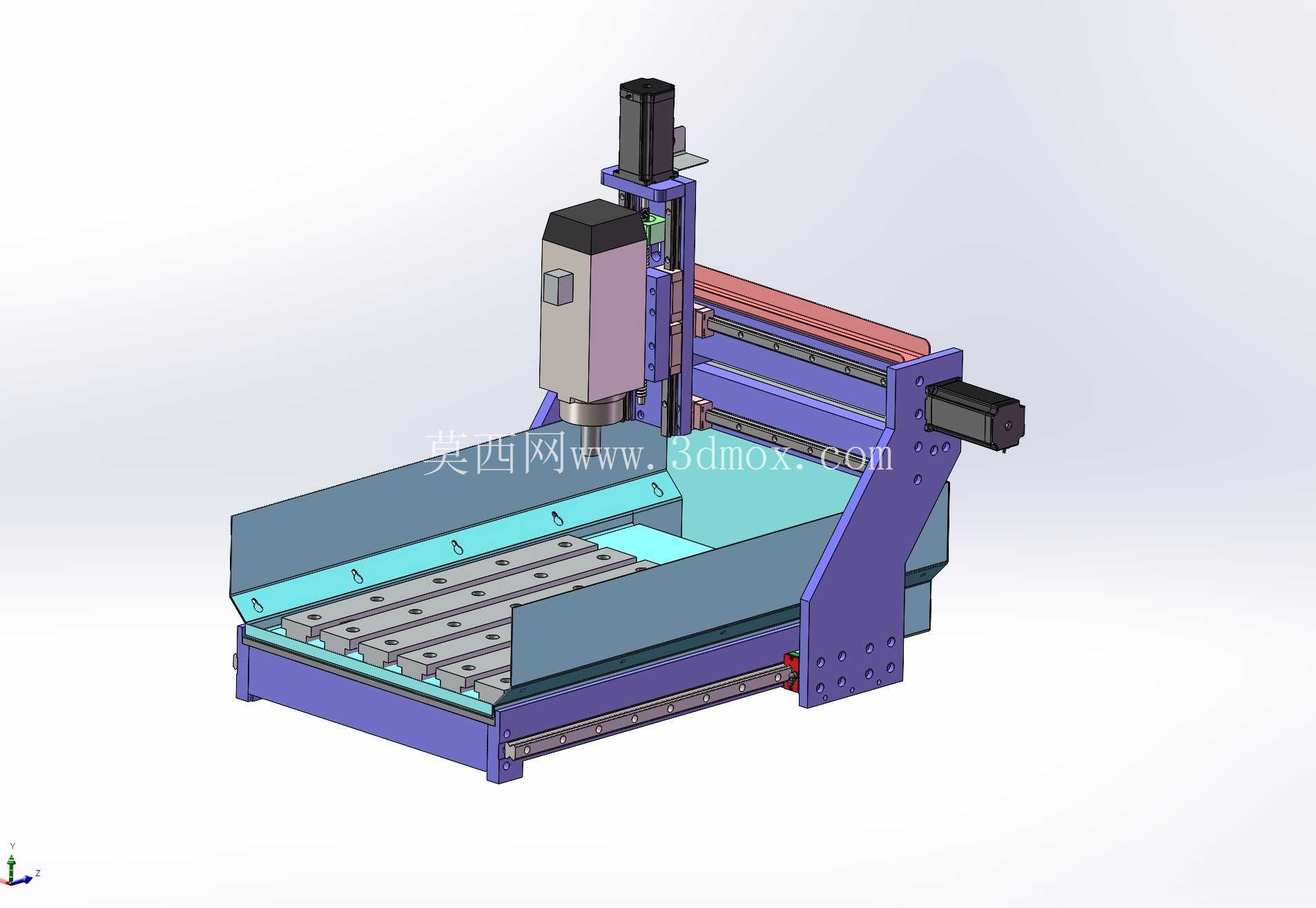

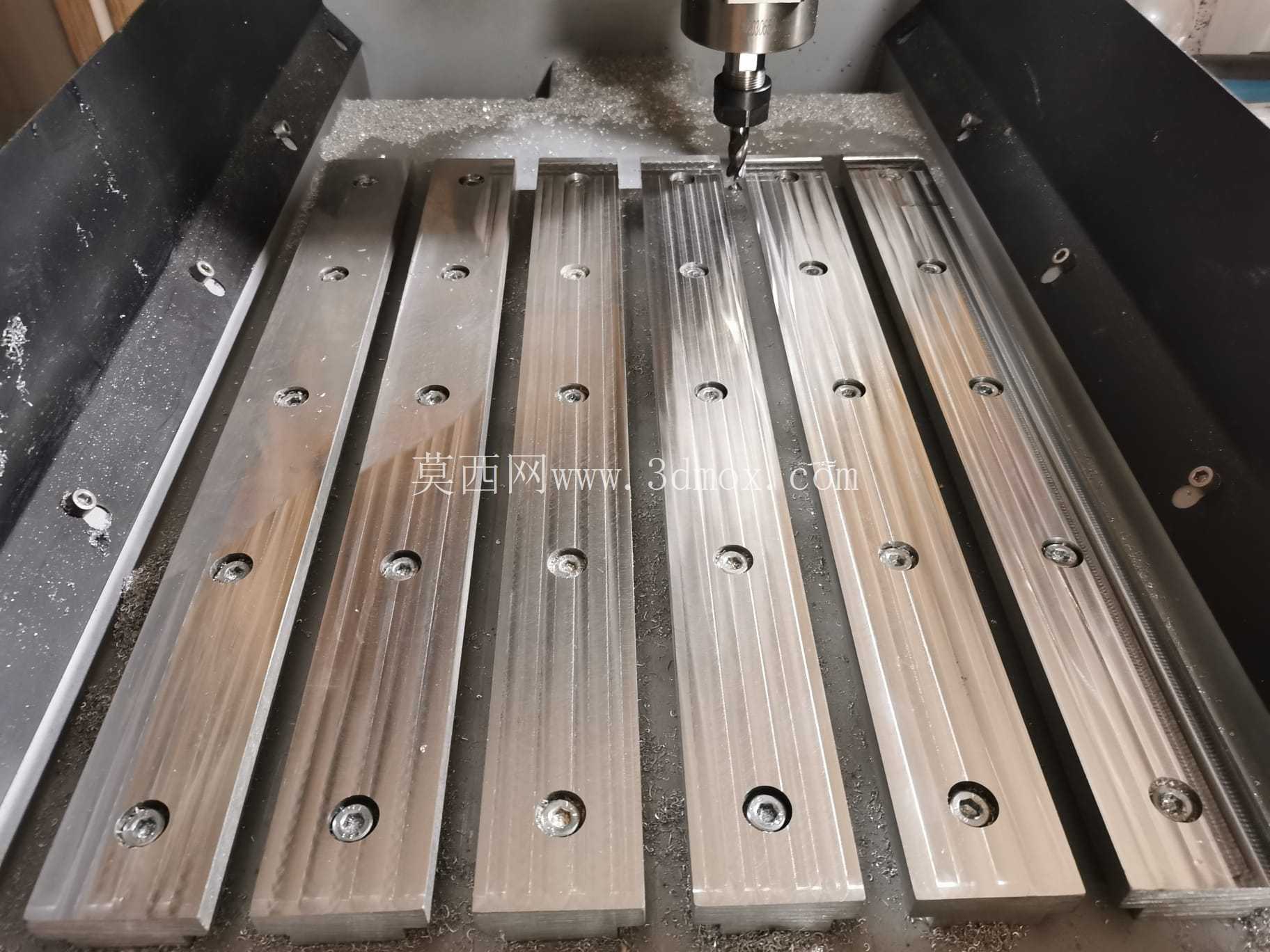

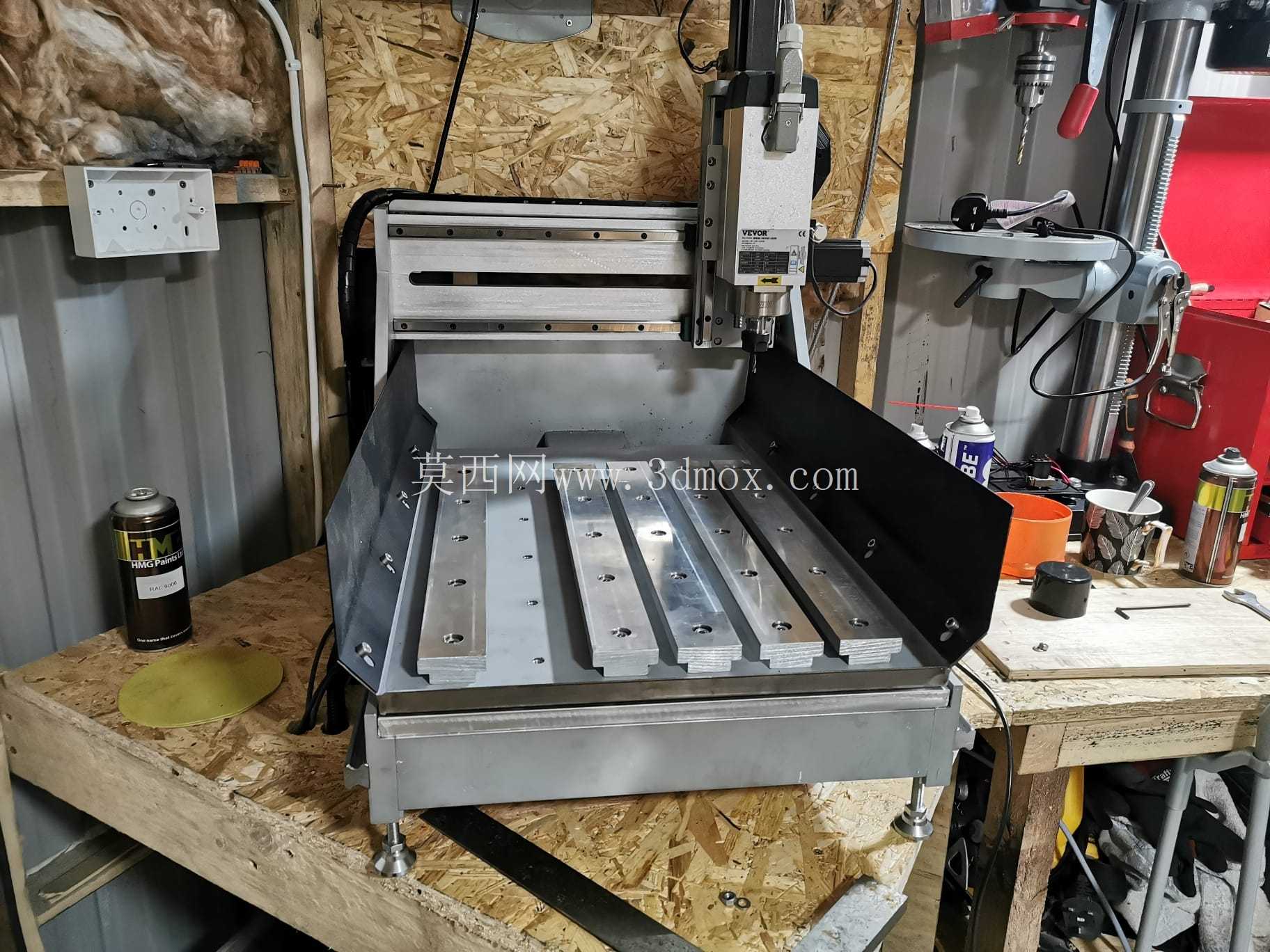

　　床身主体采用立式支撑结构，两侧的紫色支撑件做了加厚筋条设计，在减轻整体重量的同时保证结构刚性，磨削过程中不会因为主轴的切削振动出现床身形变，加工区域的青蓝色挡屑板做了倾斜角度设计，磨削产生的切屑会顺着斜面滑落到工作台下方的集屑区域，不用频繁清理加工区域的积屑，也能避免切屑飞溅到导轨传动面，延长导轨和丝杠的使用寿命。工作台采用带T型槽的铸铁平台，T型槽的间距按照通用小型工装的安装尺寸设计，可以直接搭配通用压板装夹工件，也可以加装小型平口钳、回转台等工装附件，拓展加工的适用范围。主轴单元采用高速磨削电主轴，搭配对应的冷却结构，长时间连续磨削也不会出现主轴过热导致的精度漂移，主轴的安装座做了可调式设计，可以根据加工需求调整主轴的伸出长度，适配不同厚度工件的加工需求。从安装边界来看，这款设备的整体占地尺寸很小，不需要专门的设备基础，普通的重型工作台就能承载安装，设备底部预留了调平脚座安装位，安装的时候只需要调整四个脚座的高度，就能保证工作台的水平度，不需要做复杂的地基浇筑，很适合个人工作室、小型加工车间的工位布置。

　　设计过程中特意控制了各轴的行程范围，既满足小型零件的加工尺寸需求，又不会因为行程过大导致设备刚性下降，X轴的行程覆盖常规小型零件的长度加工范围，Y轴行程覆盖宽度方向的加工需求，Z轴行程满足不同厚度工件的磨削深度调整，各轴的行程限位都做了硬限位和软限位双重保护，避免操作过程中出现超程碰撞的问题。传动部分的丝杠采用预压式滚珠丝杠，能消除反向间隙，保证磨削进给的精度，导轨采用带密封防尘结构的线性导轨，能阻挡磨削产生的细微磨屑进入导轨滚道，降低日常维护的频率。设备的电气安装区域预留了足够的走线空间，驱动模块、控制模块都可以布置在床身背部的安装腔里，不会占用加工区域的空间，整体走线都可以通过床身内部的穿线孔布置，避免加工过程中切屑刮伤线缆。

　　在实际加工场景里，这款设备除了常规的平面磨削，还可以通过更换主轴前端的磨头类型，完成小型零件的内孔磨削、外圆修磨、刀具刃磨等工序，比如小型非标冲头的刃口修磨、铝制手板件的表面精磨、小型模具镶件的型面精加工，都能在这台设备上完成，不需要把小零件转到大型磨床上排队加工，能大幅提升小零件加工的周转效率。针对铝件加工容易粘屑的问题，工作台和挡屑板的表面都做了光滑处理，磨削铝件产生的细碎铝屑不会粘附在壁面上，清理的时候只需要用毛刷就能快速扫净；针对钢件磨削产生的高温磨屑，挡屑板采用耐高温的材质，不会因为磨屑的高温出现变形或者表面损伤。整体结构没有多余的冗余设计，每个部件都兼顾了刚性和轻量化的需求，既保证了磨削过程的稳定性，又控制了设备的整体重量，方便搬运和工位调整，对于做小型精密零件加工的从业者来说，这款设备的结构设计可以直接作为自制台式磨床的参考，各部分的安装尺寸、传动布局都经过了实际加工验证，能避免自制设备过程中常见的刚性不足、进给卡顿、防护不到位等问题。
