滑动瓶盖送夹压合执行机构设计

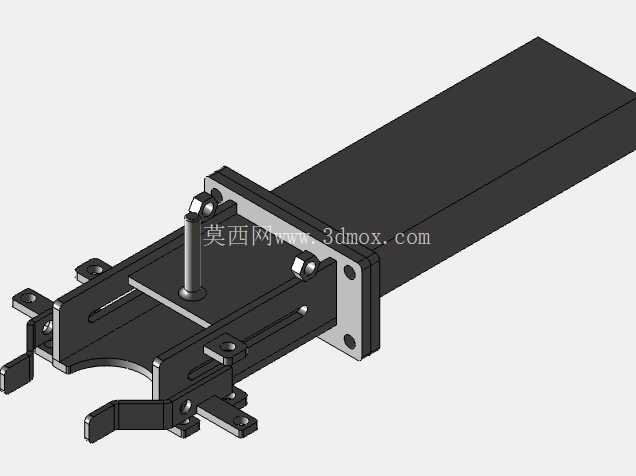

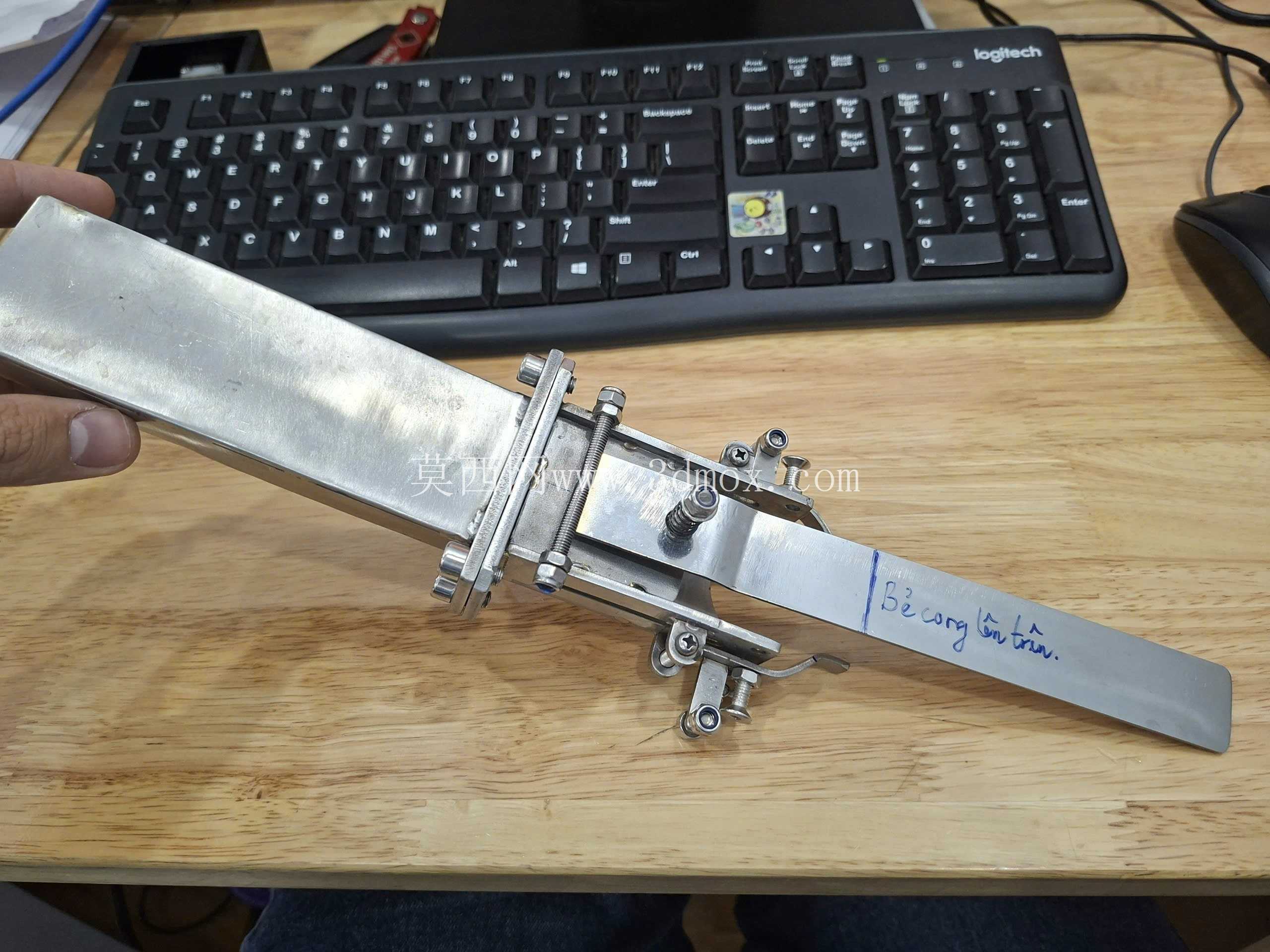

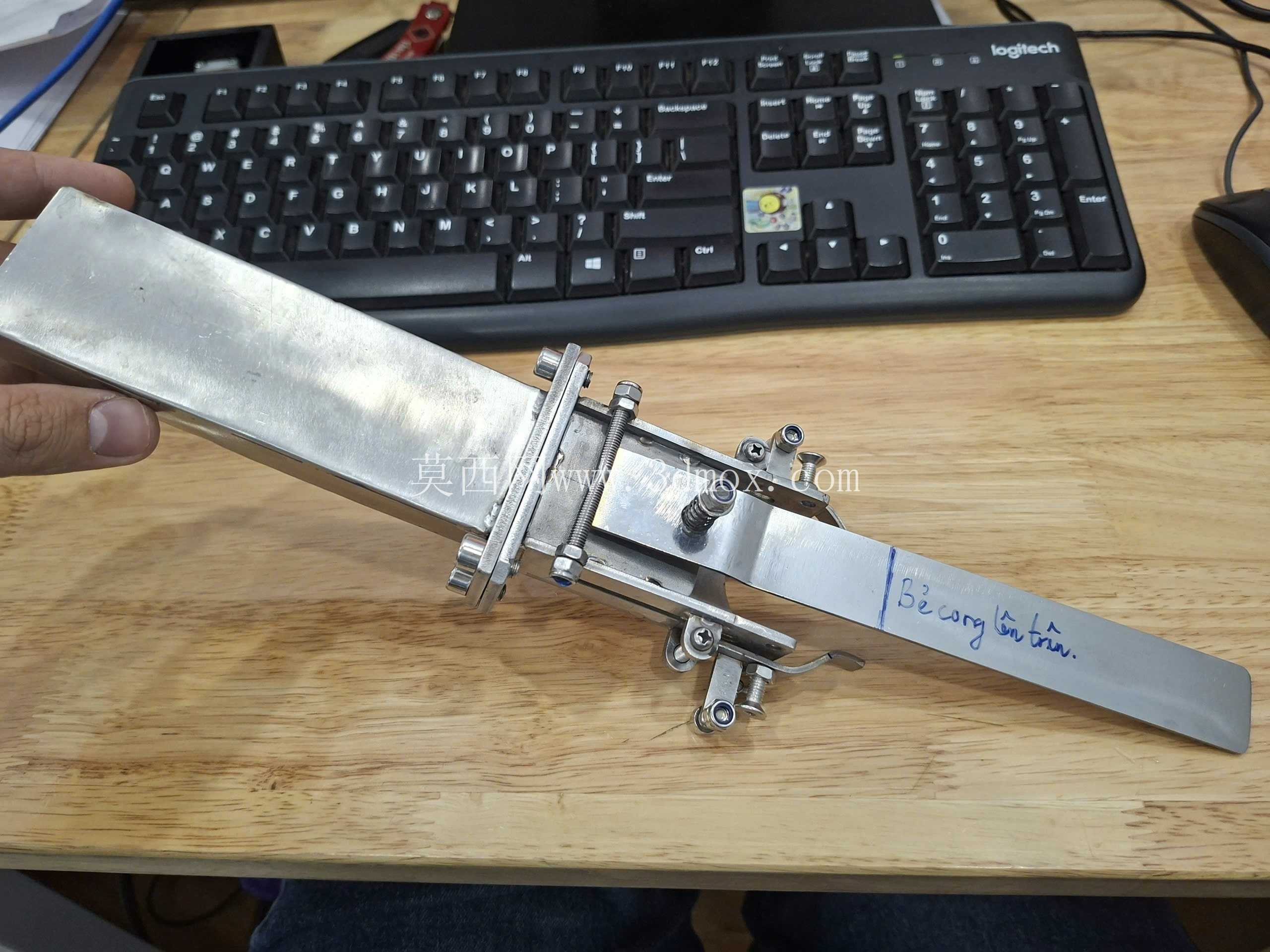

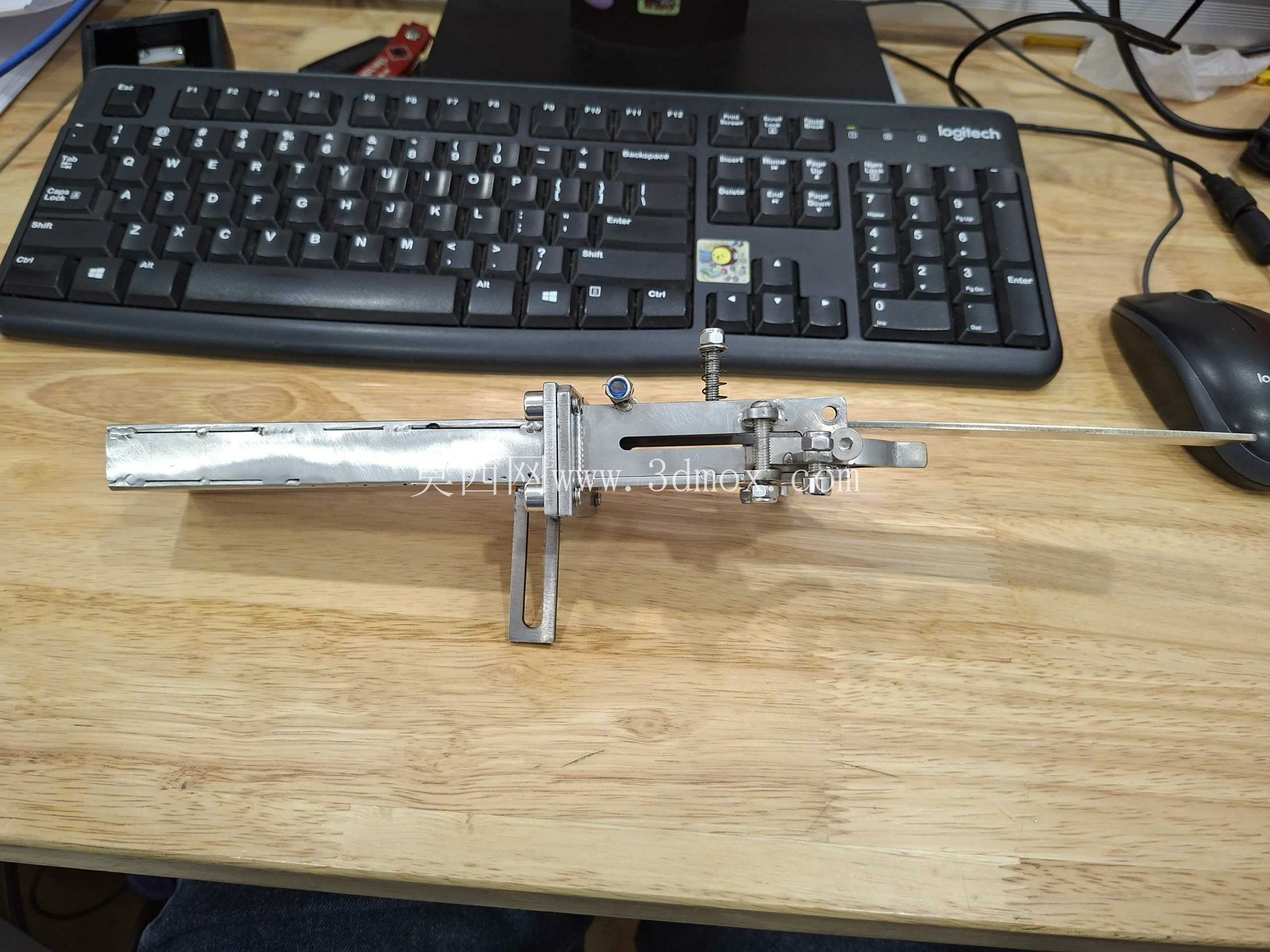

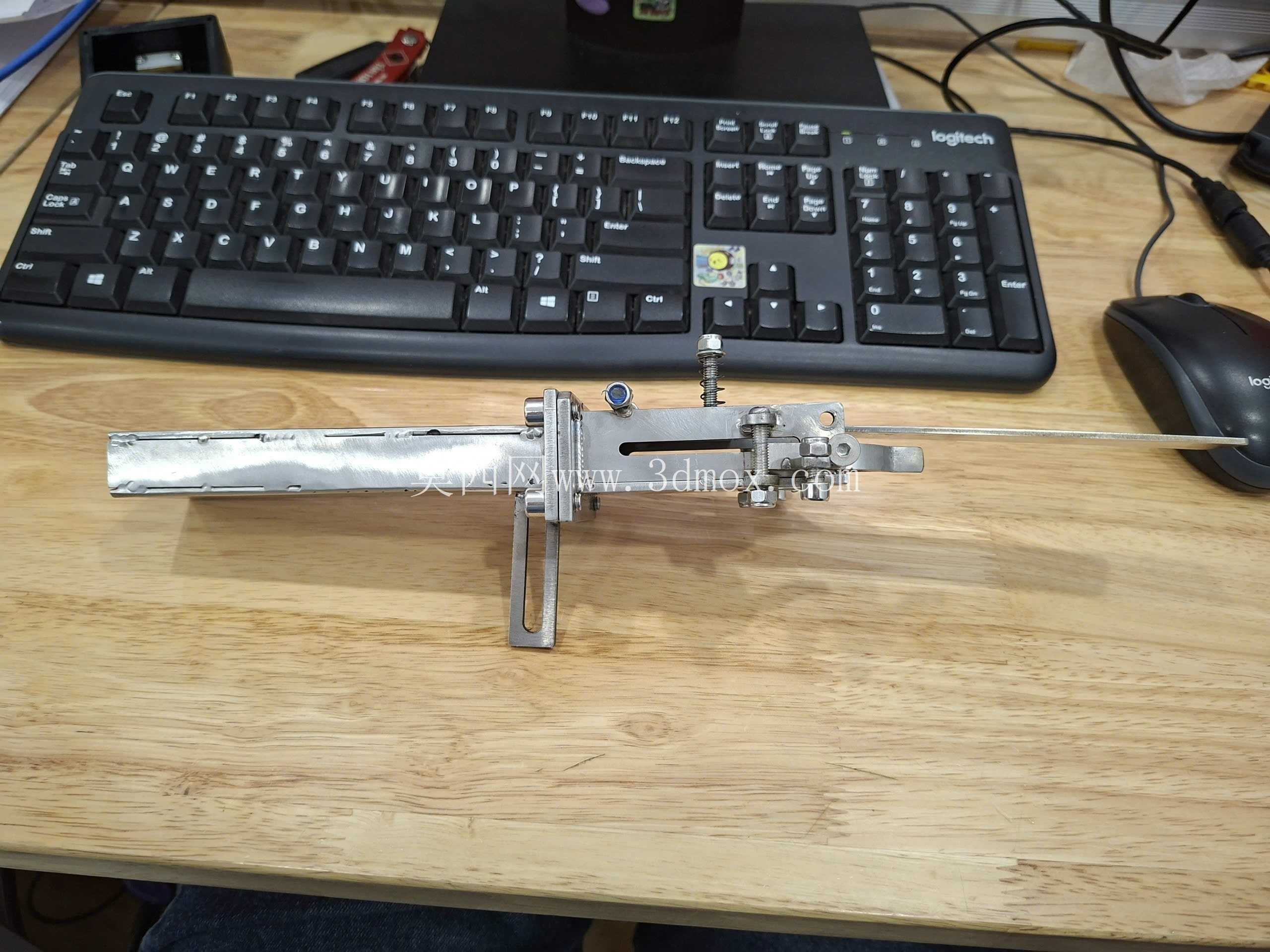

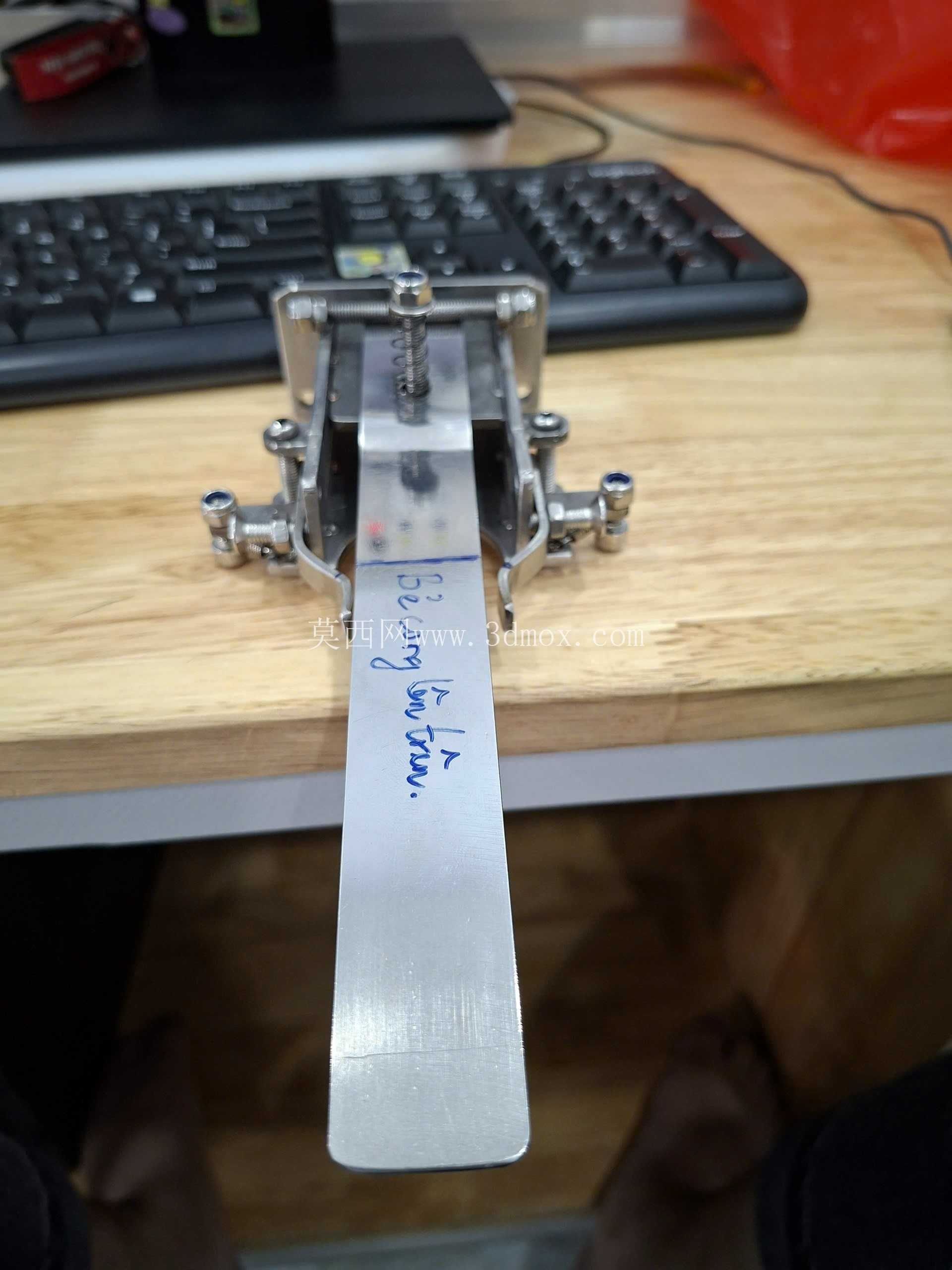

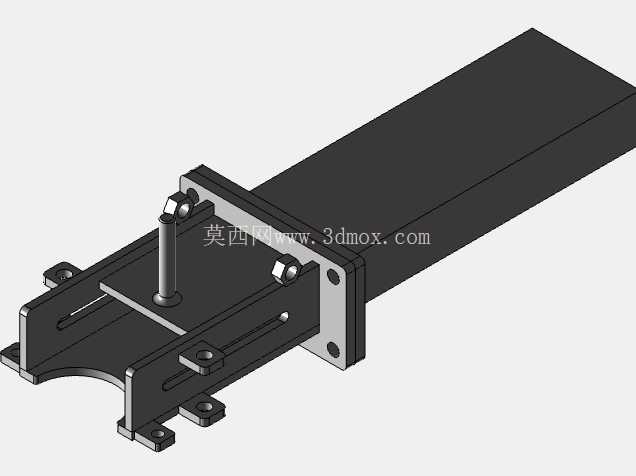

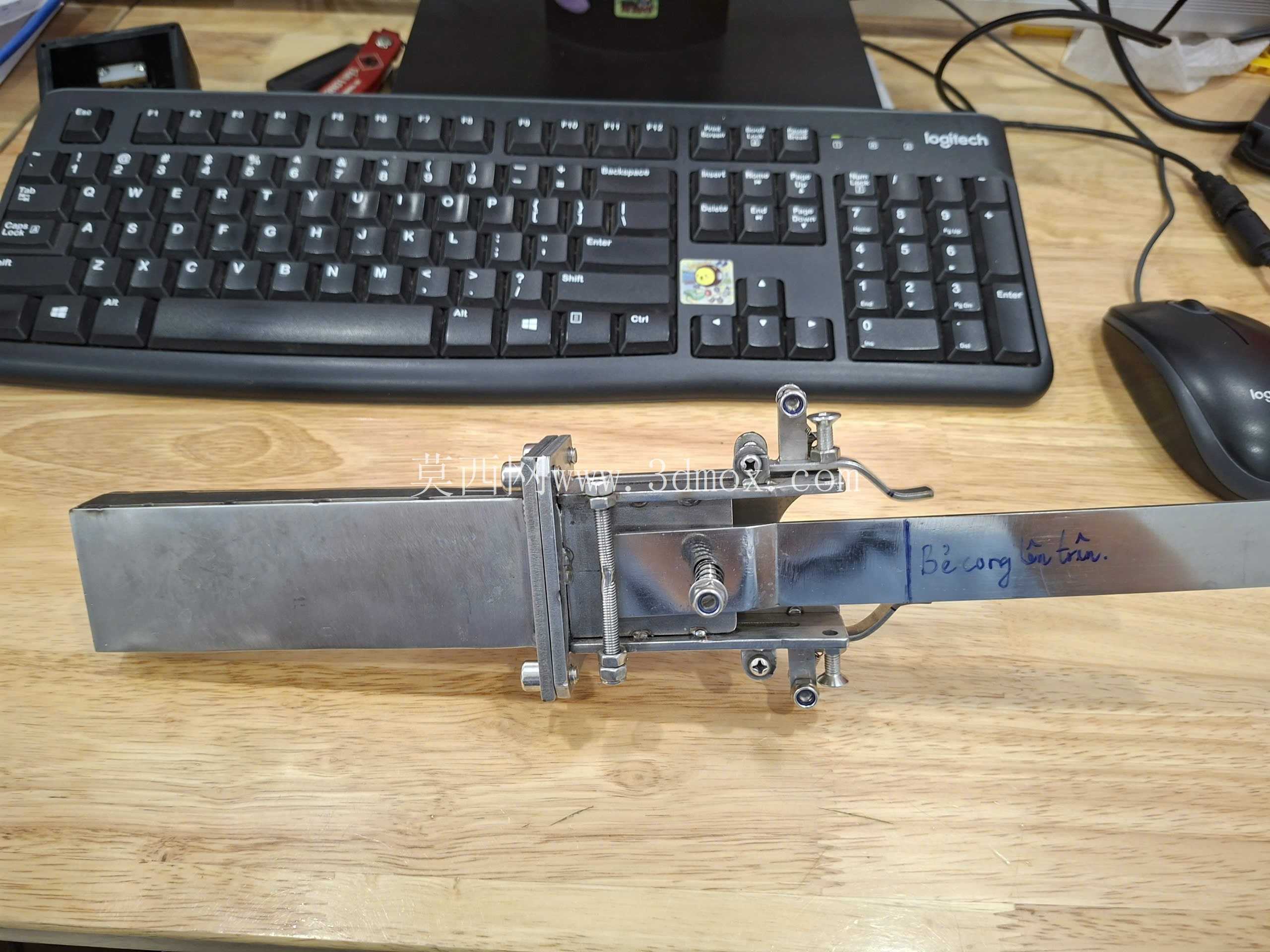

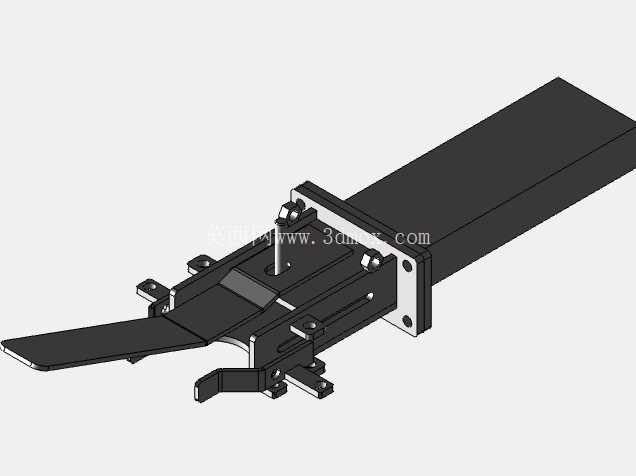

　　这套送夹压合执行机构，主要面向瓶装产品包装线的瓶盖压合工位做配套设计，适配无外接动力源的简易产线改造场景，尤其适合中小型包装车间的半自动生产线升级，不需要额外布设气动或电气控制回路，仅依靠产线本身的输送动力触发机构动作，就能完成瓶盖的输送、夹持、压合全流程动作。从结构布局来看，机构整体采用长条形安装基座设计，基座预留了标准的螺栓安装孔位，可直接固定在输送线侧方的型材架上，安装时不需要对原有输送线做大规模裁切改造，基座的长度方向与输送线运行方向平行，整体安装宽度控制在120mm以内，不会占用过多产线侧方的操作空间，适配多数瓶装线的侧边安装边界。

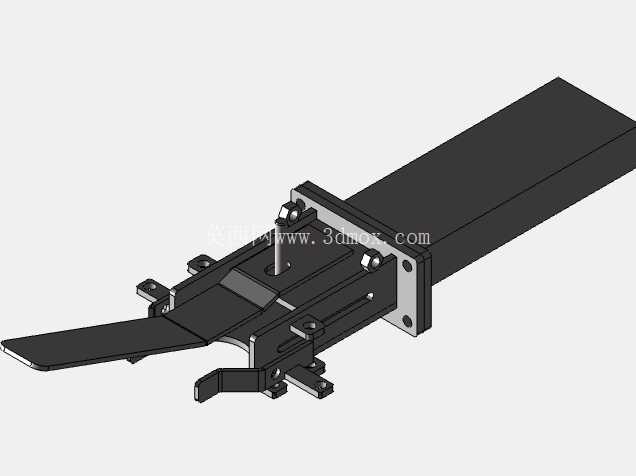

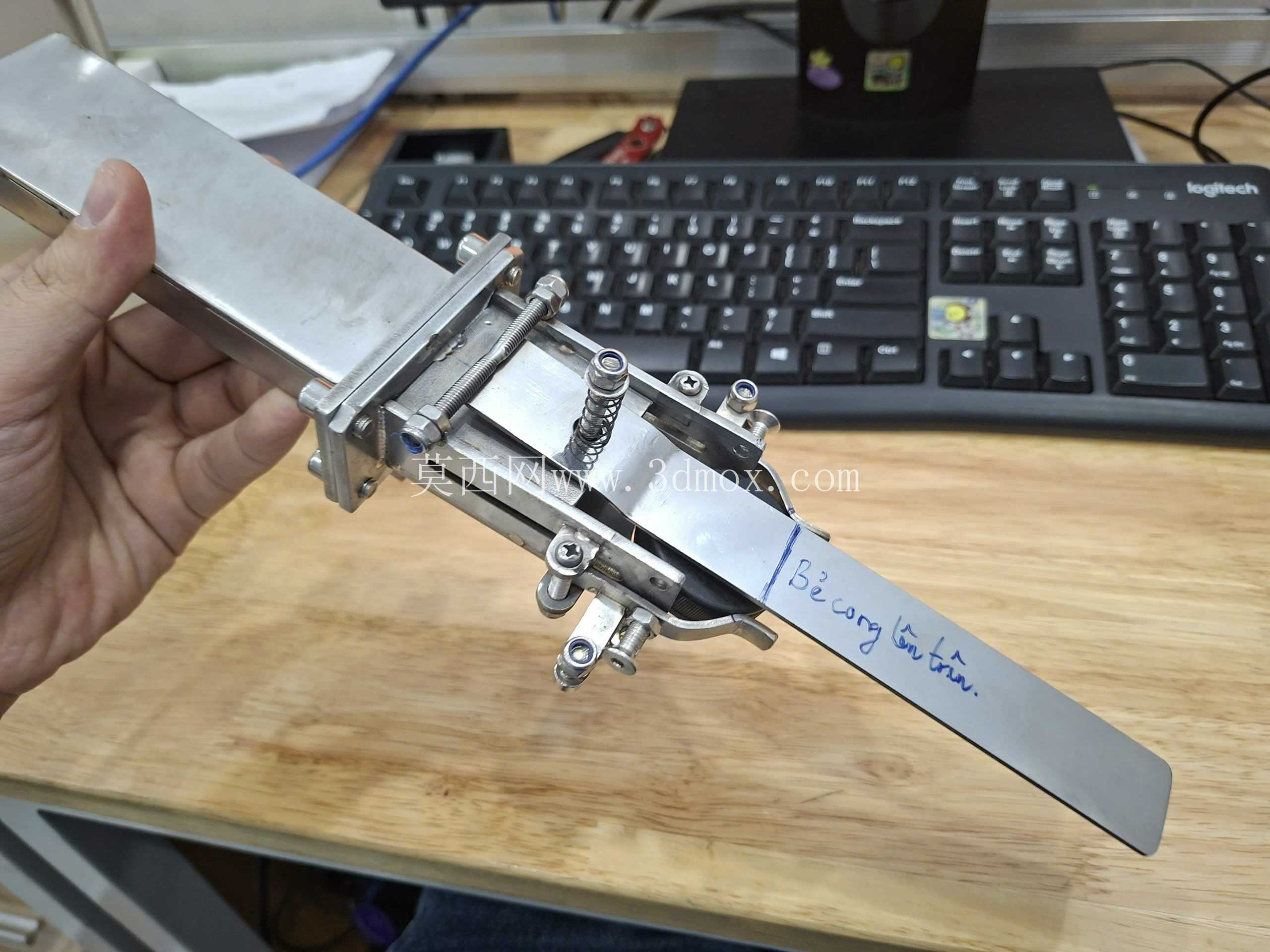

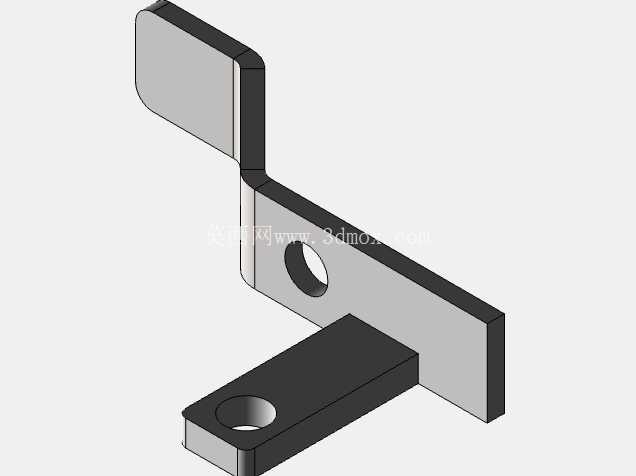

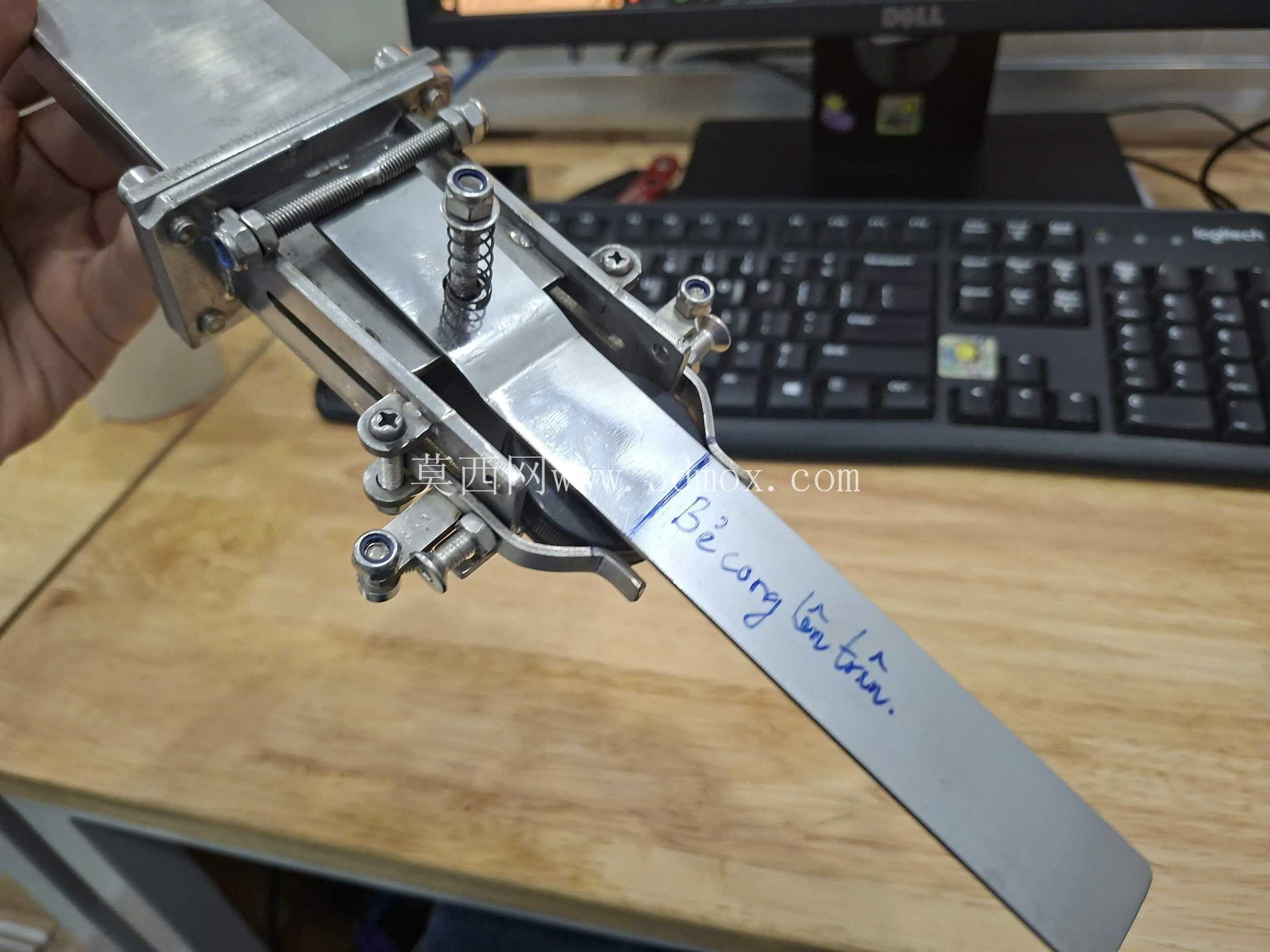

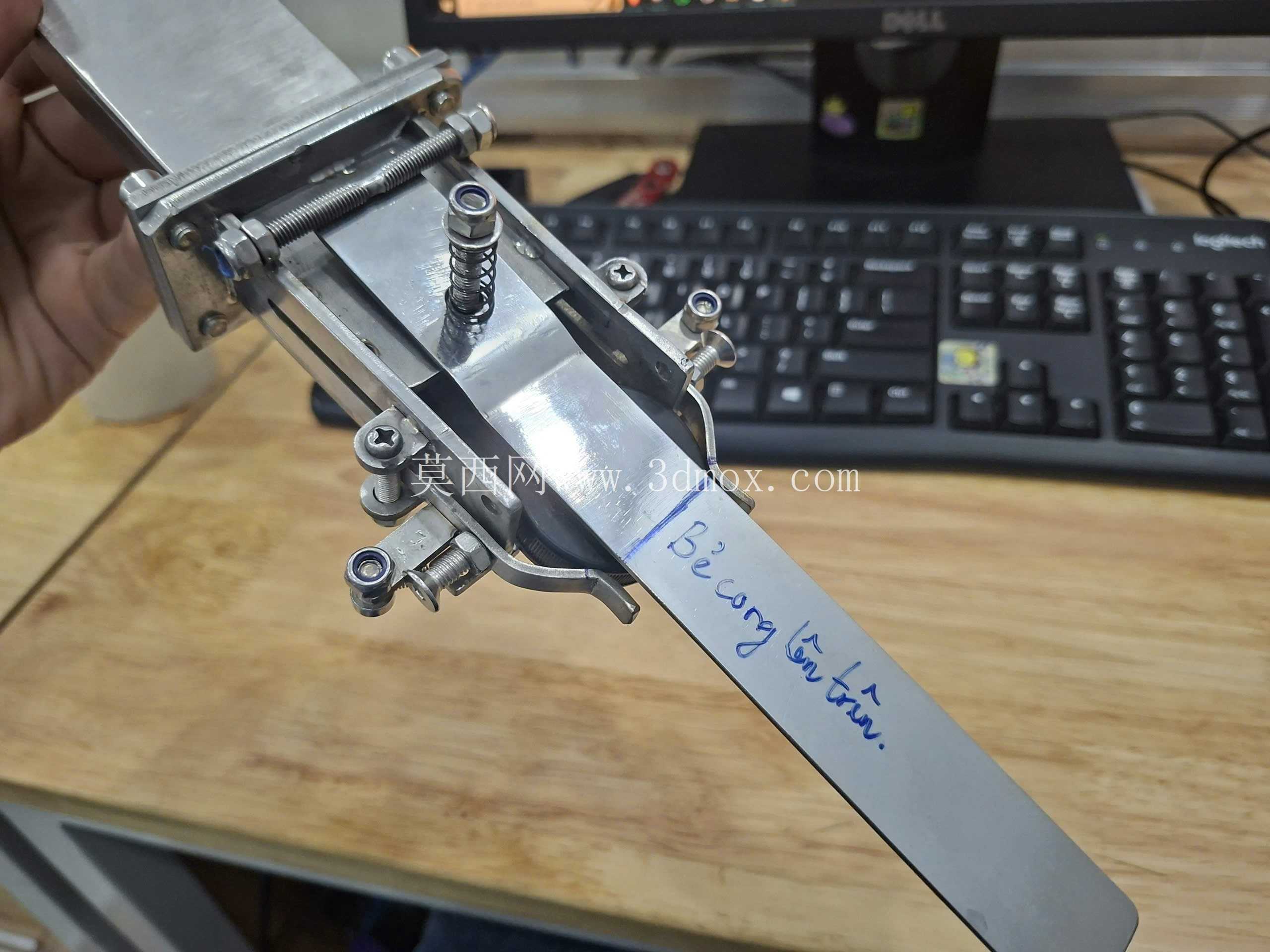

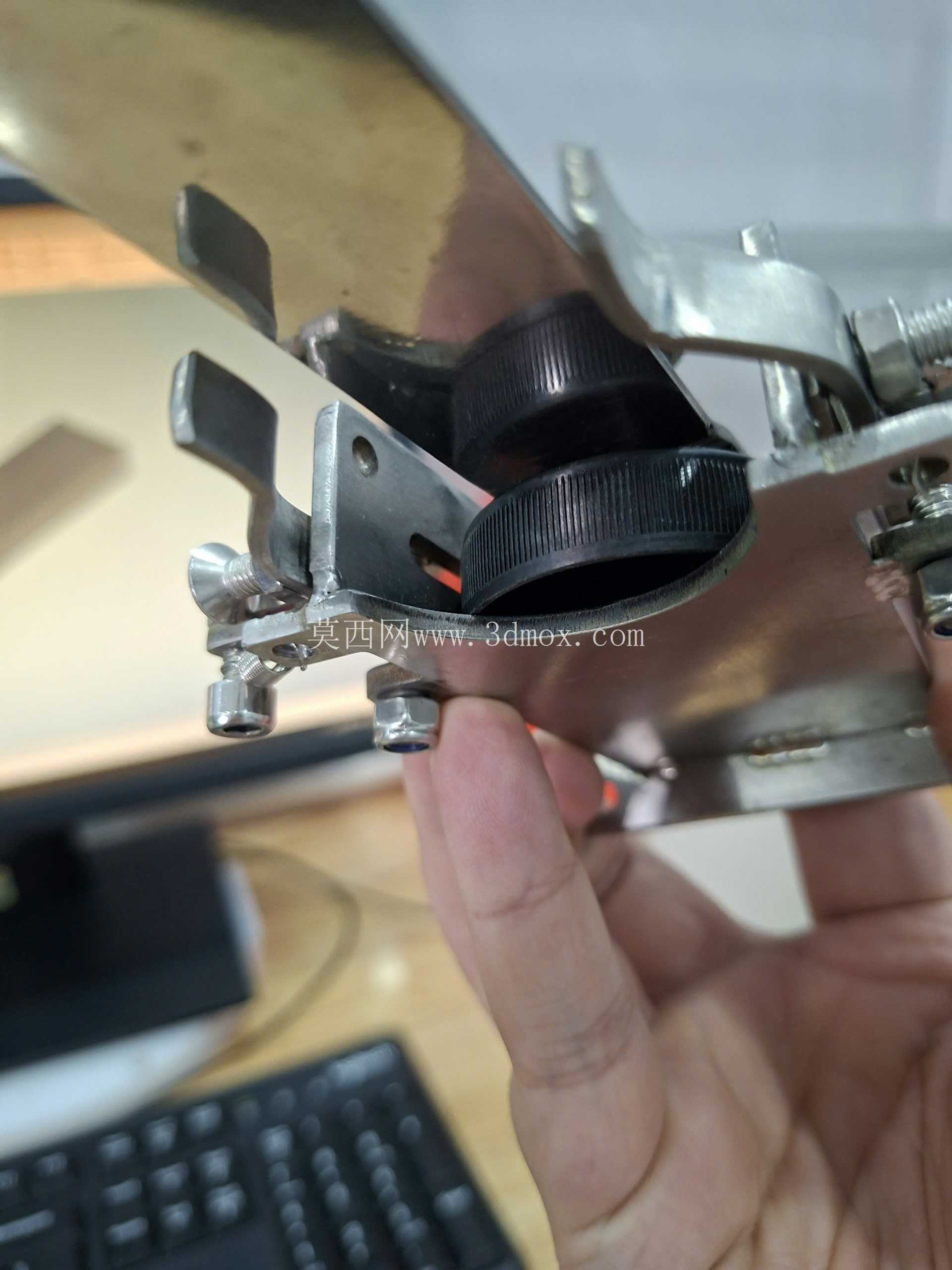

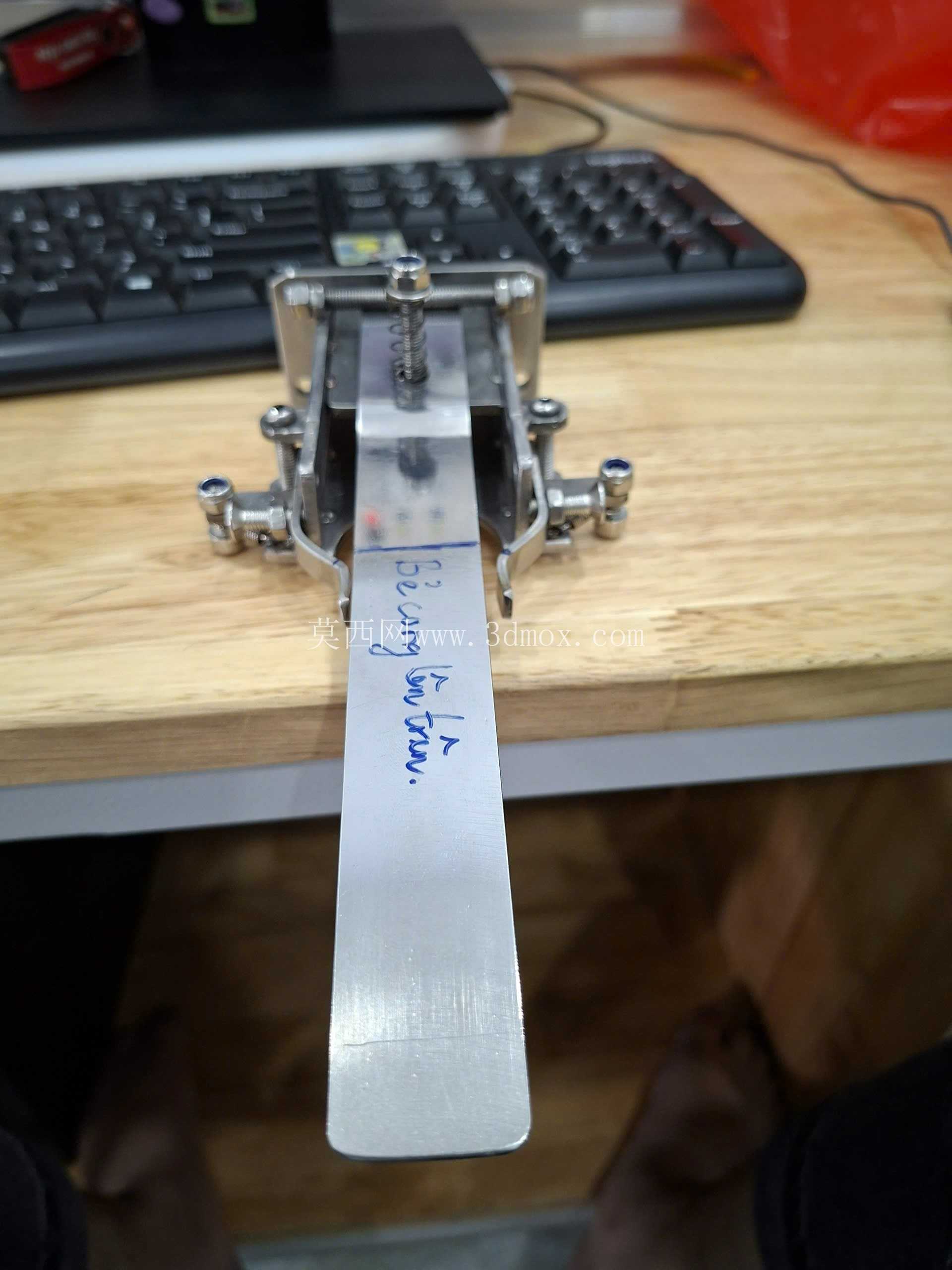

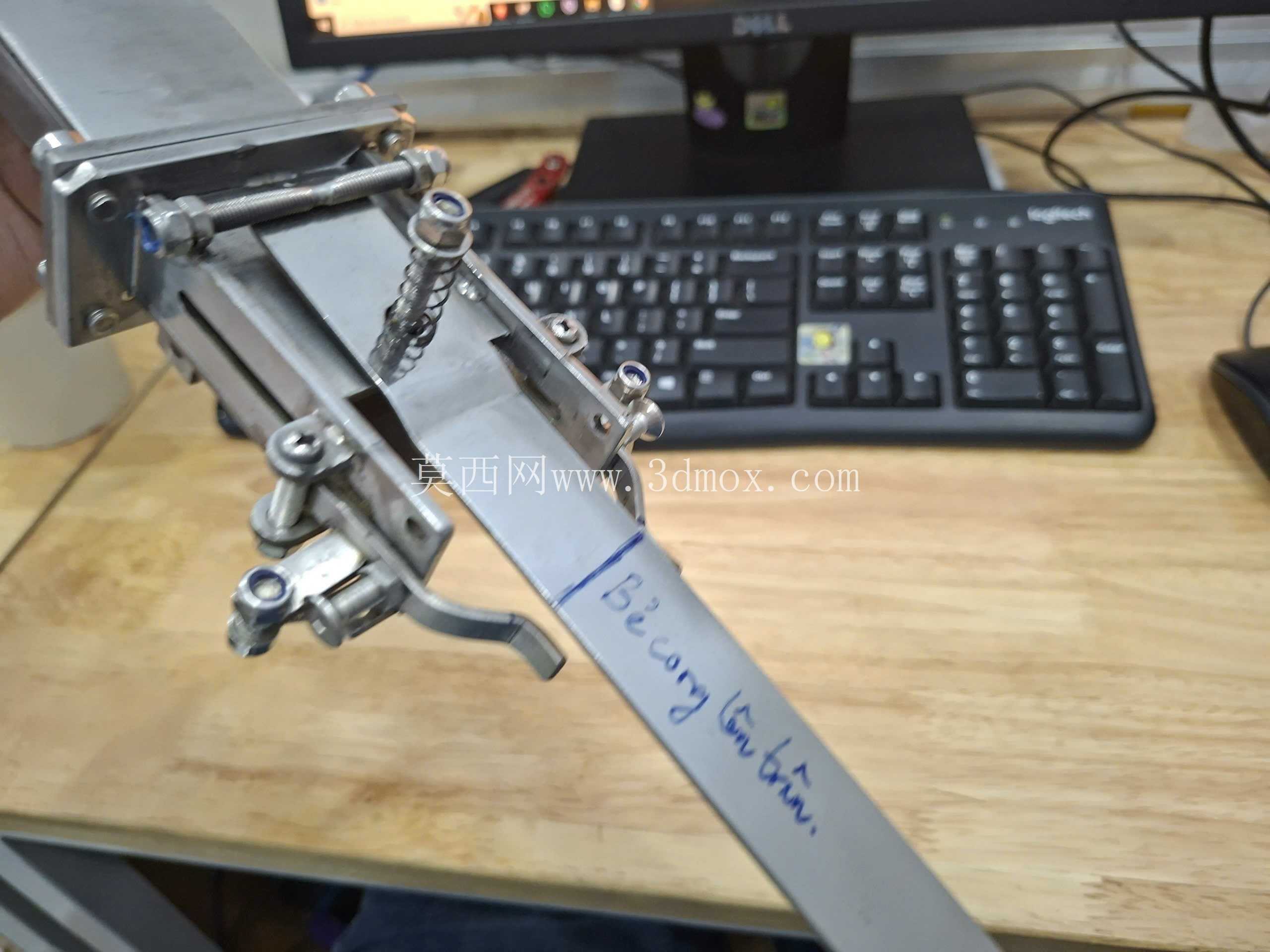

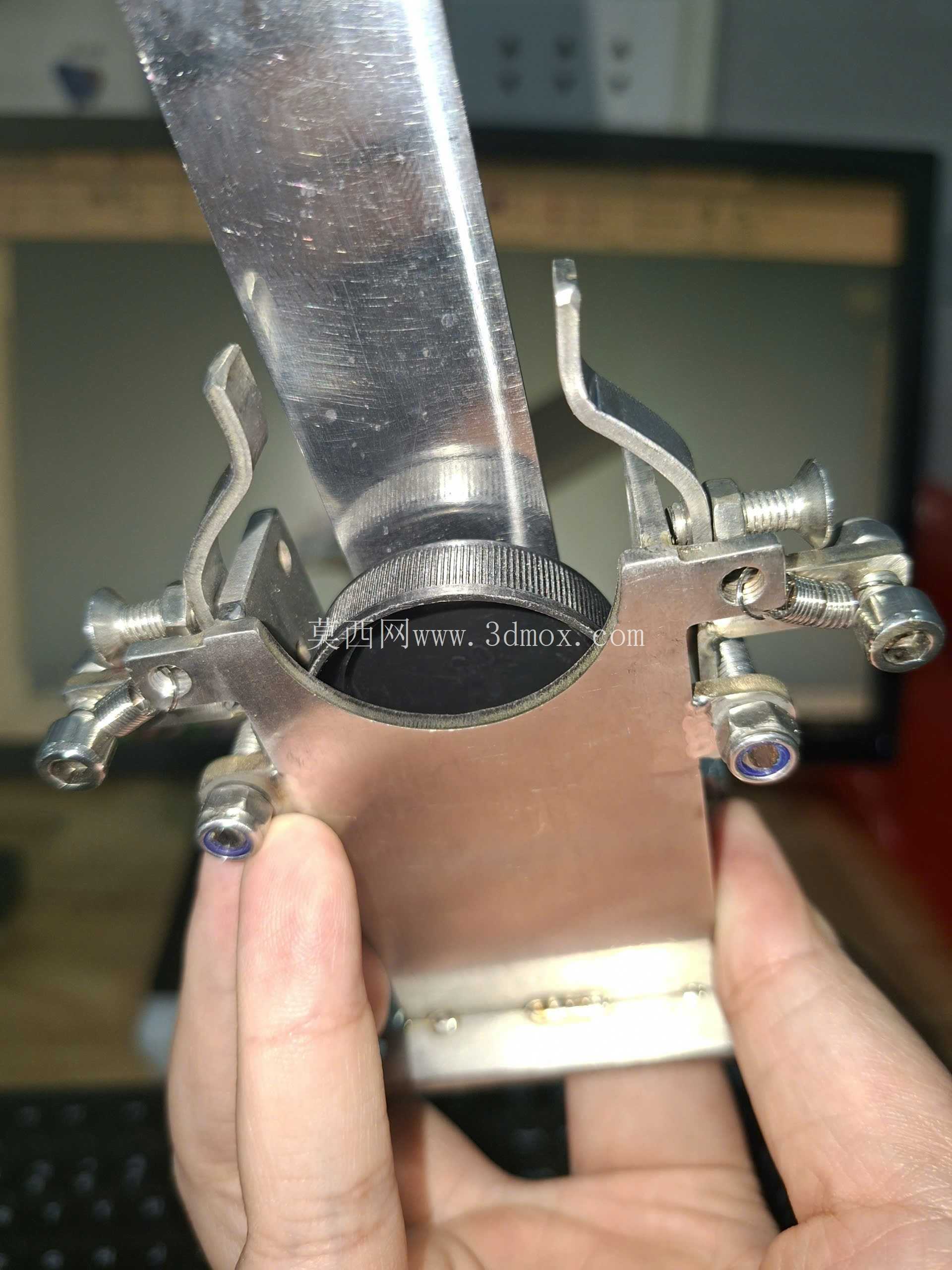

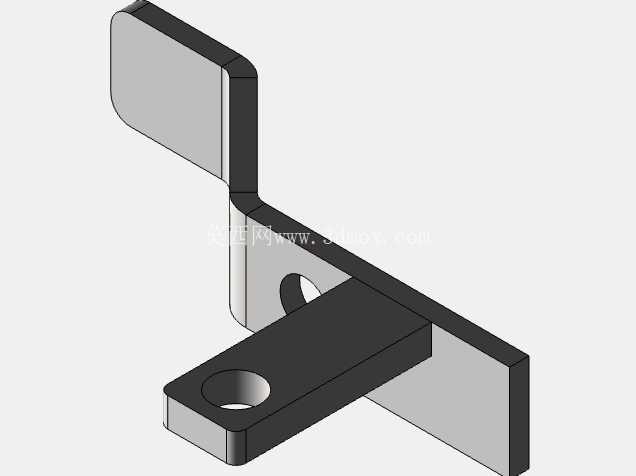

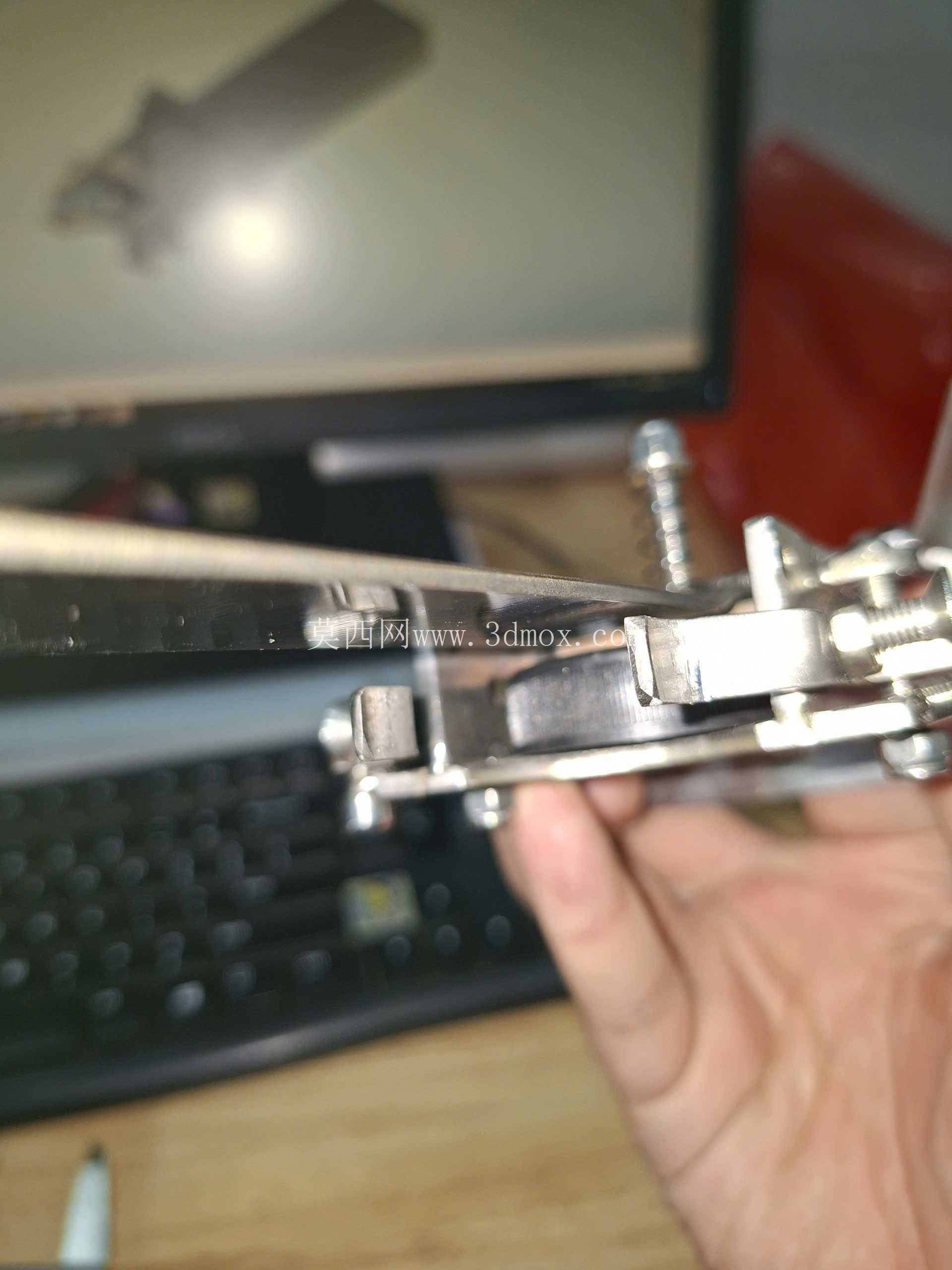

　　机构前端的夹料舌片采用弹性薄钢片加工而成，舌片的伸出长度可根据瓶身高度做微调，当待压盖的瓶体随输送线移动到机构工位时，瓶身会先触碰到舌片的触发端，依靠瓶体前进的推力带动整个夹爪组件做闭合动作，此时预先放置在料槽内的瓶盖会被夹爪精准定位到瓶口正上方，随着瓶体继续向前移动，压合块会顺着导向斜面下压，将瓶盖平稳压合到瓶口上，完成压合动作后夹爪会自动复位，等待下一个瓶体进入工位。设计过程中特意将压合接触块做了圆弧过渡处理，避免硬接触刮花瓶盖表面，同时压合块的下压行程做了限位设计，不会因为推力过大导致瓶身被压变形，适配不同壁厚的PET瓶、玻璃瓶压盖需求。

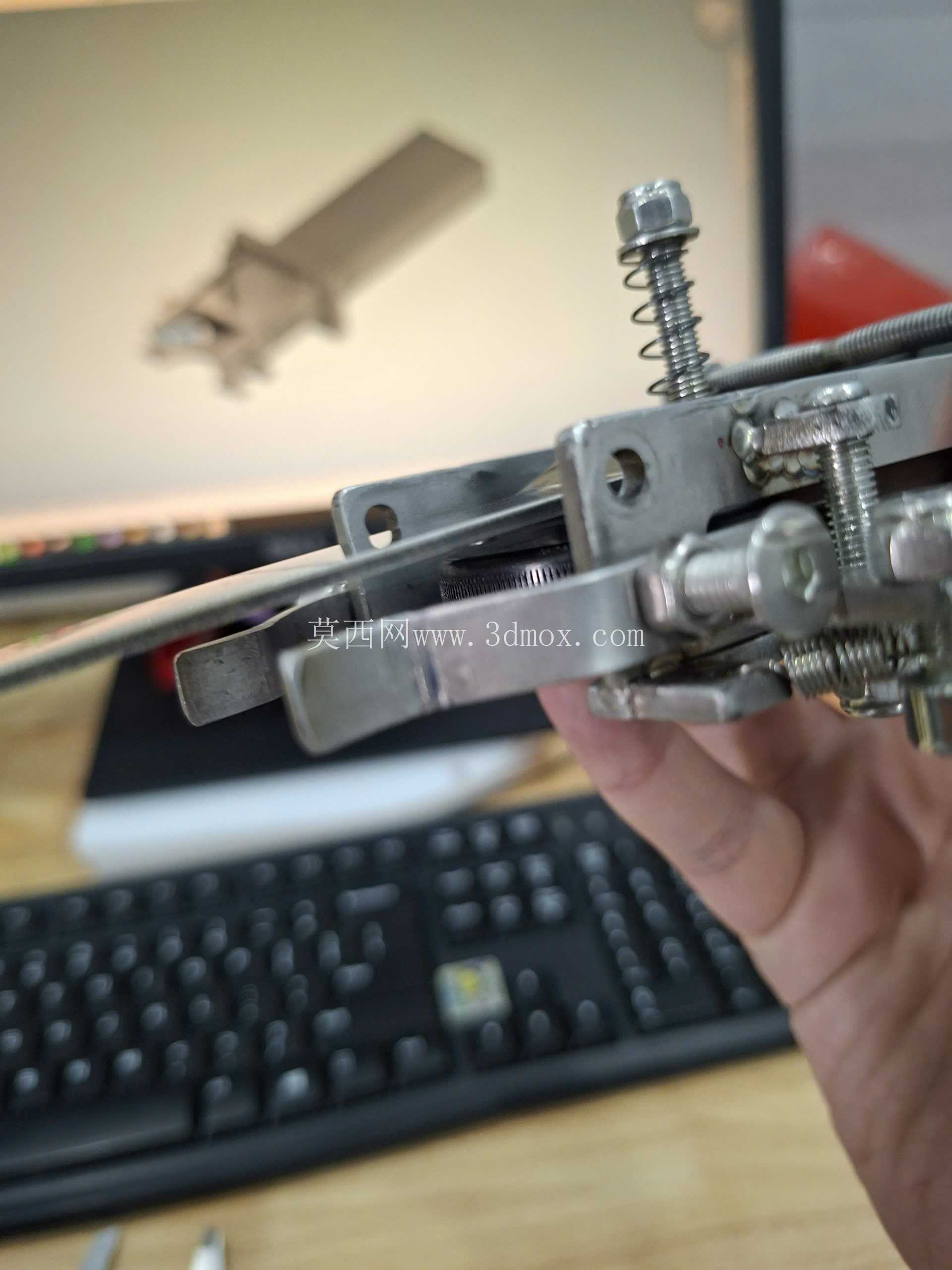

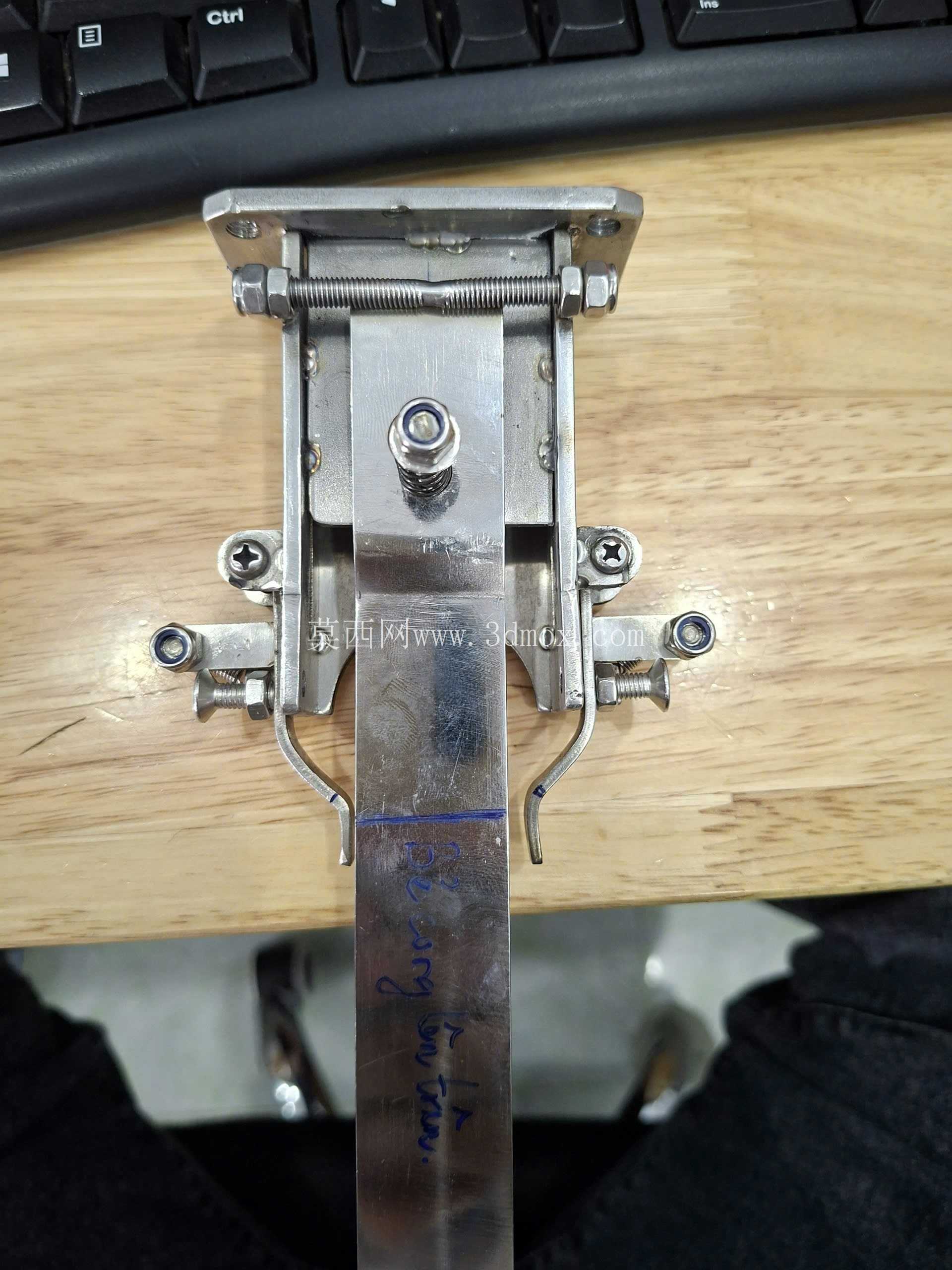

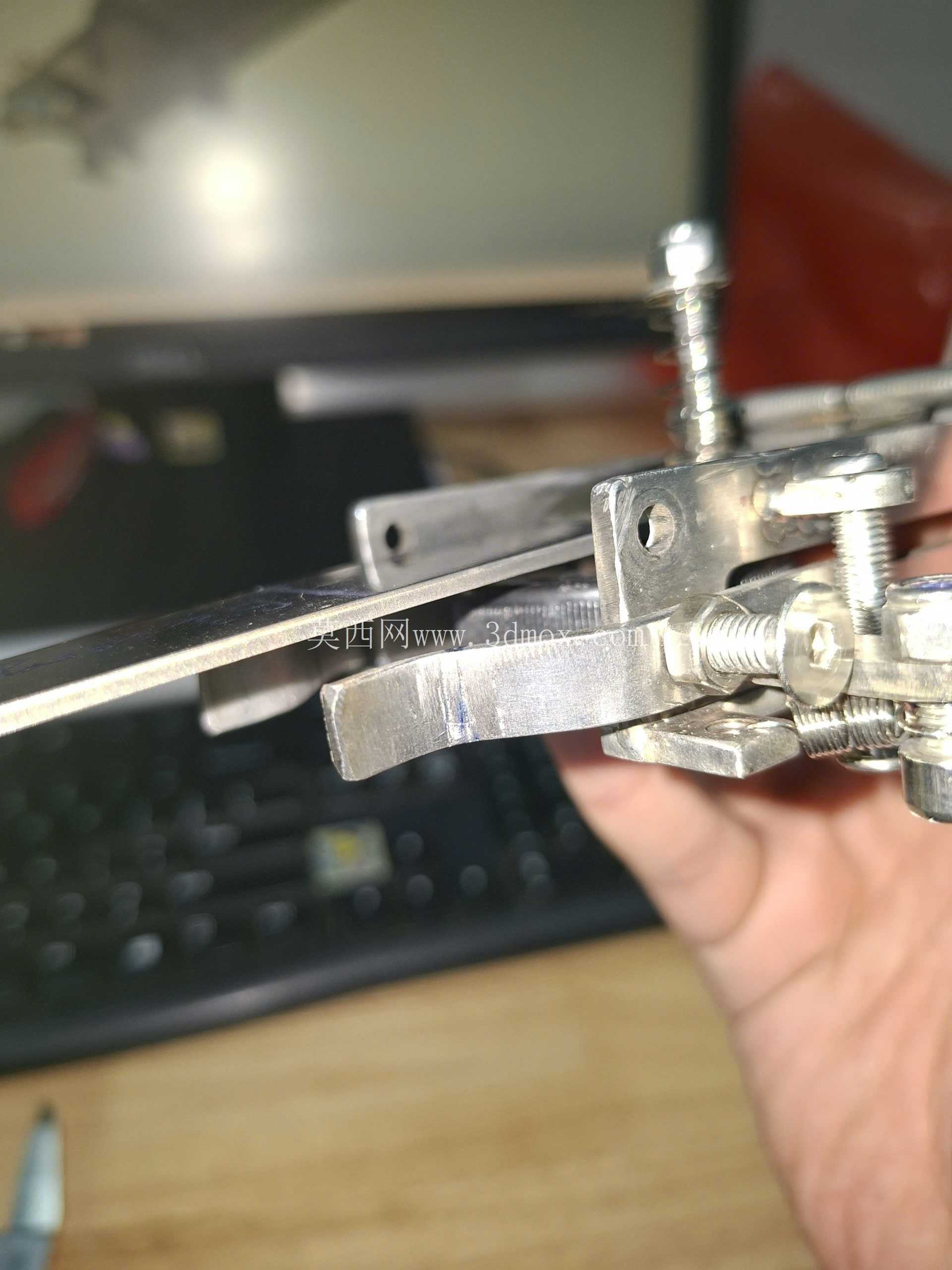

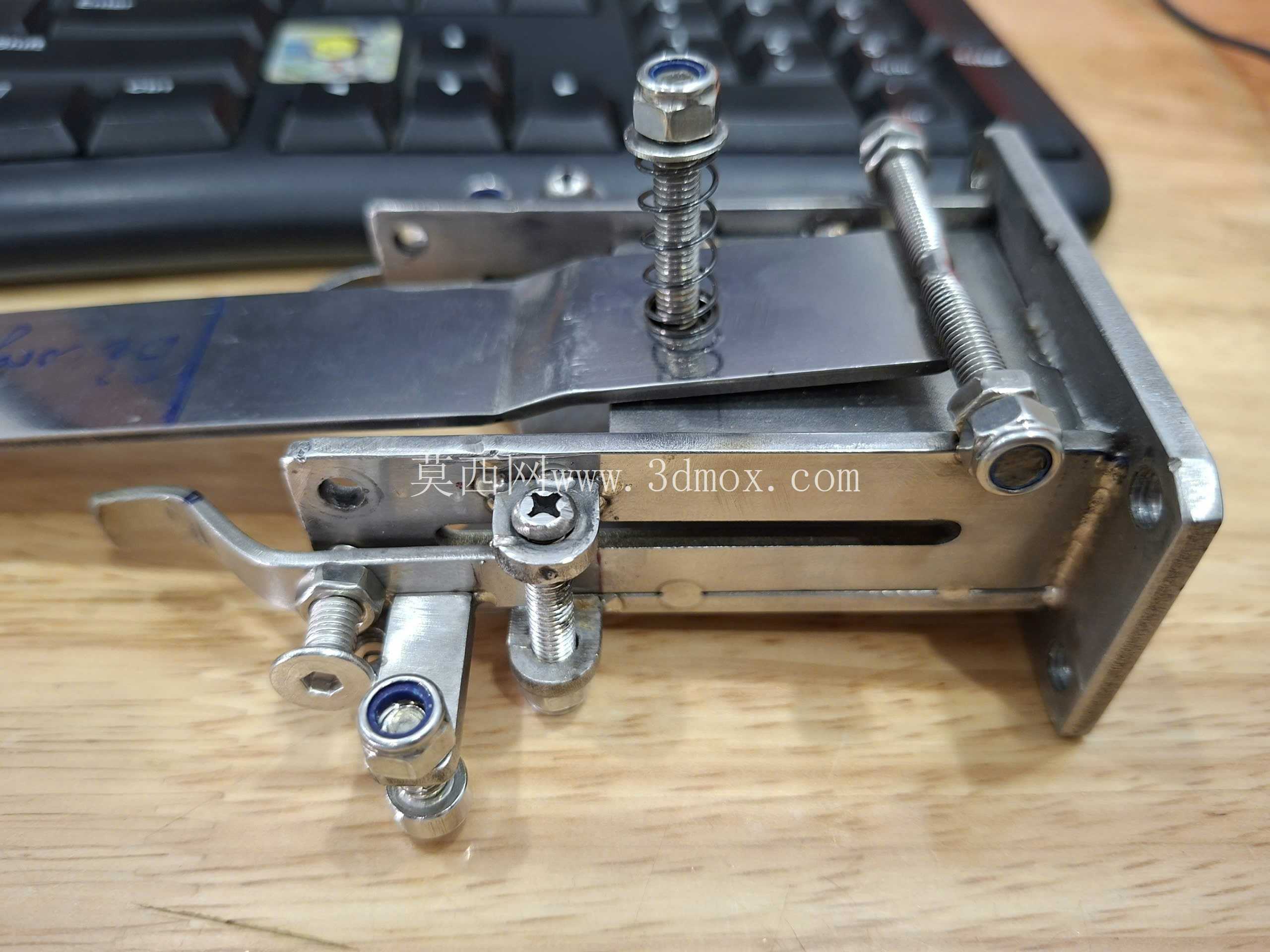

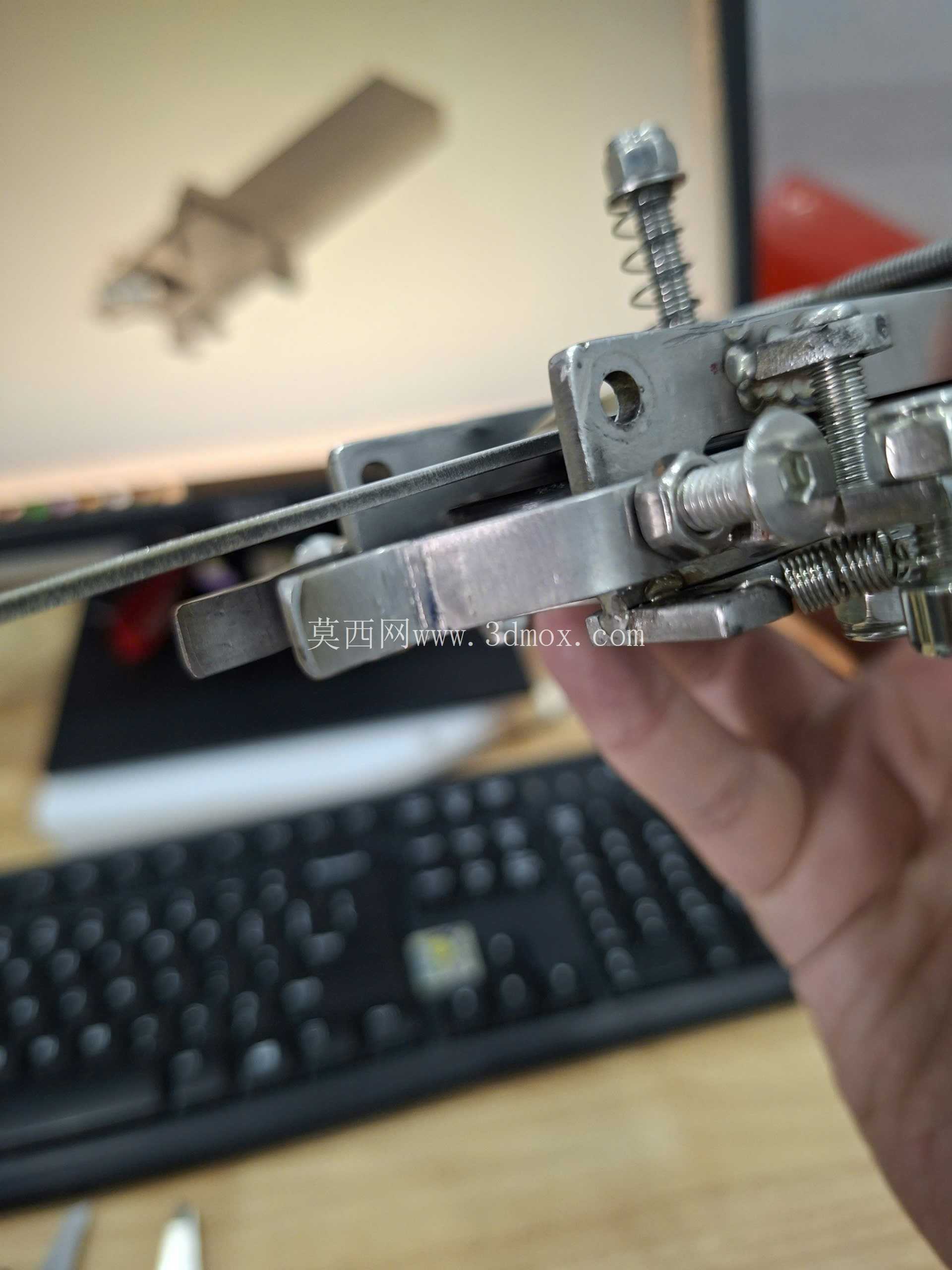

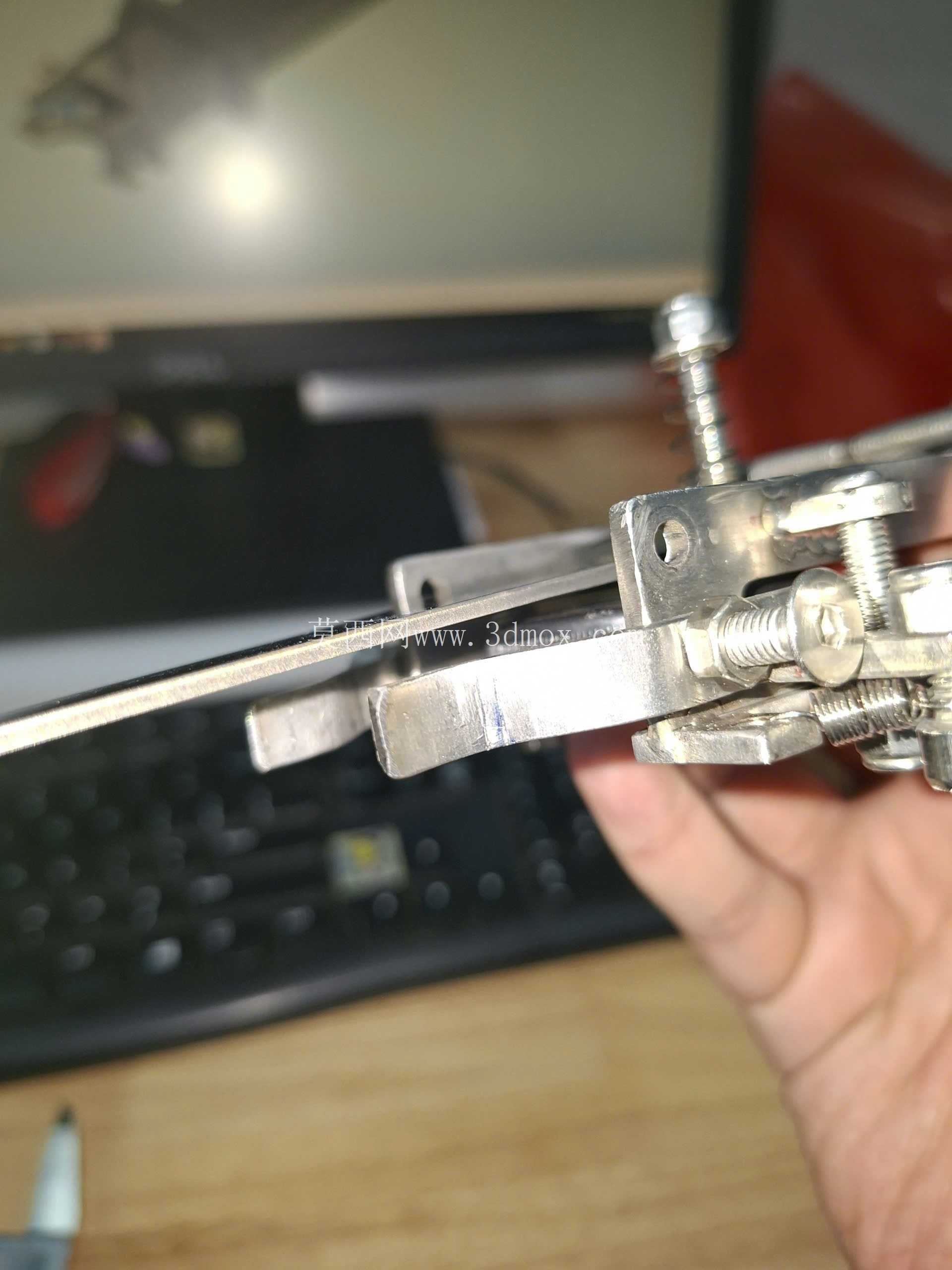

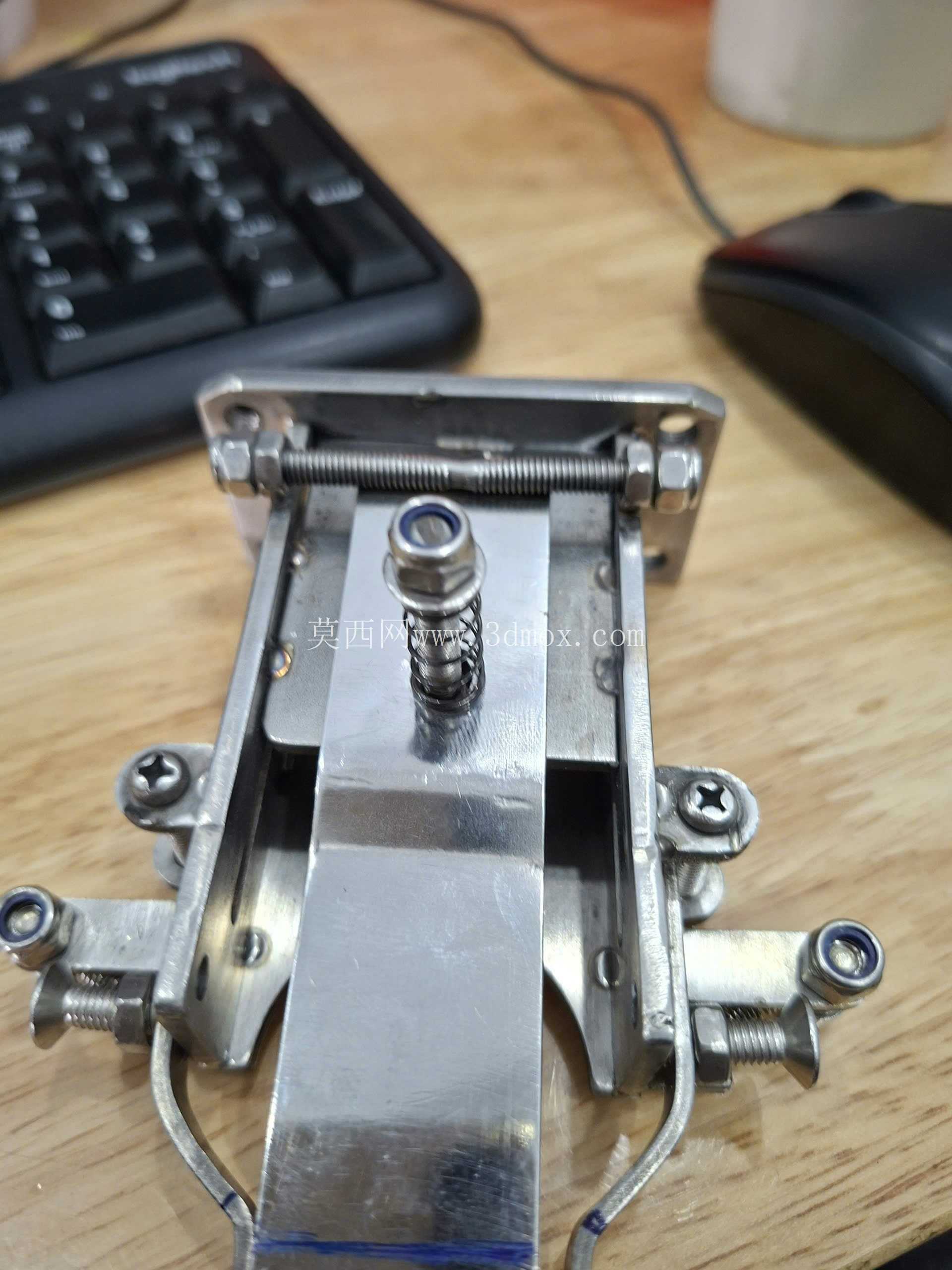

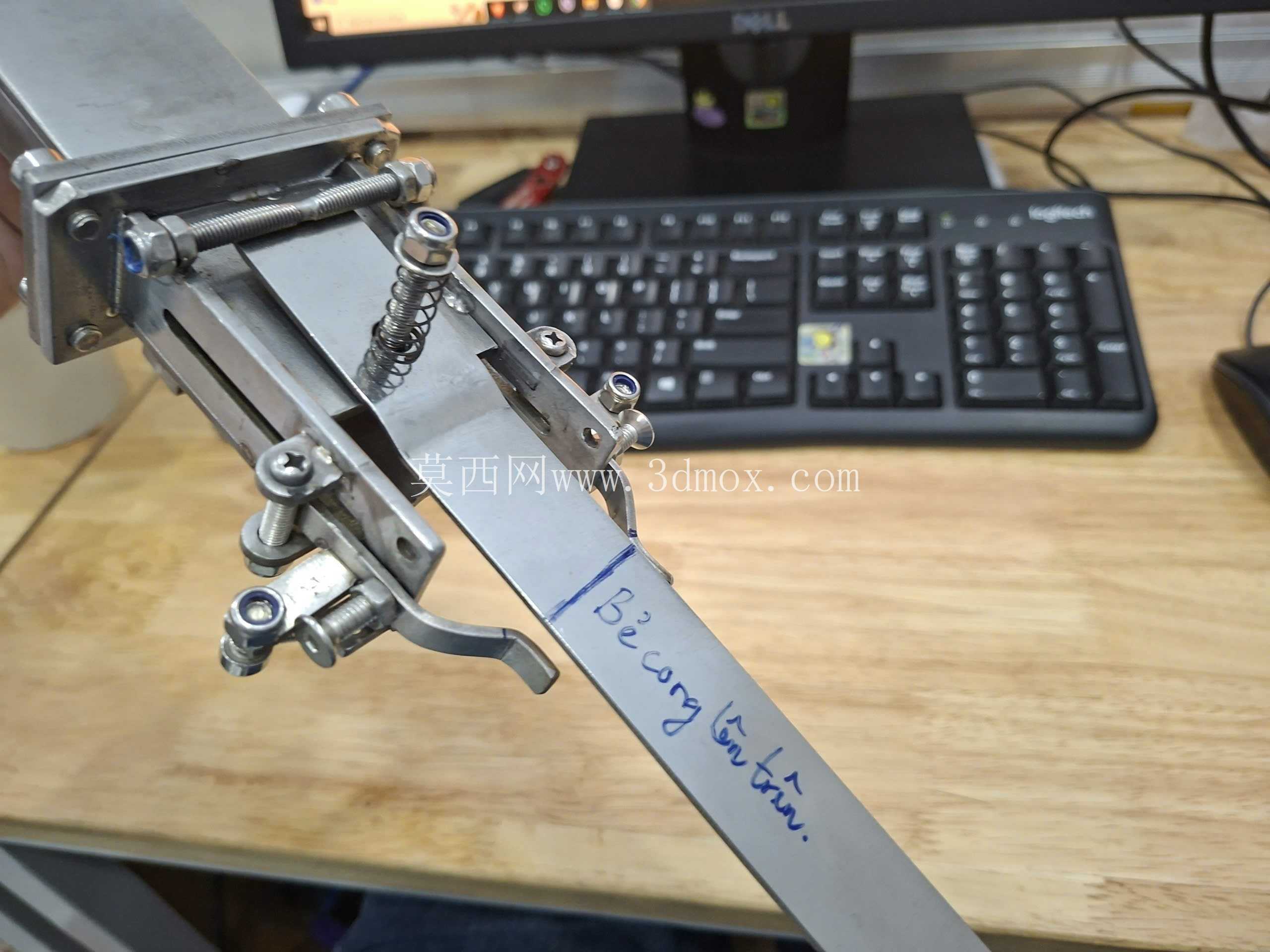

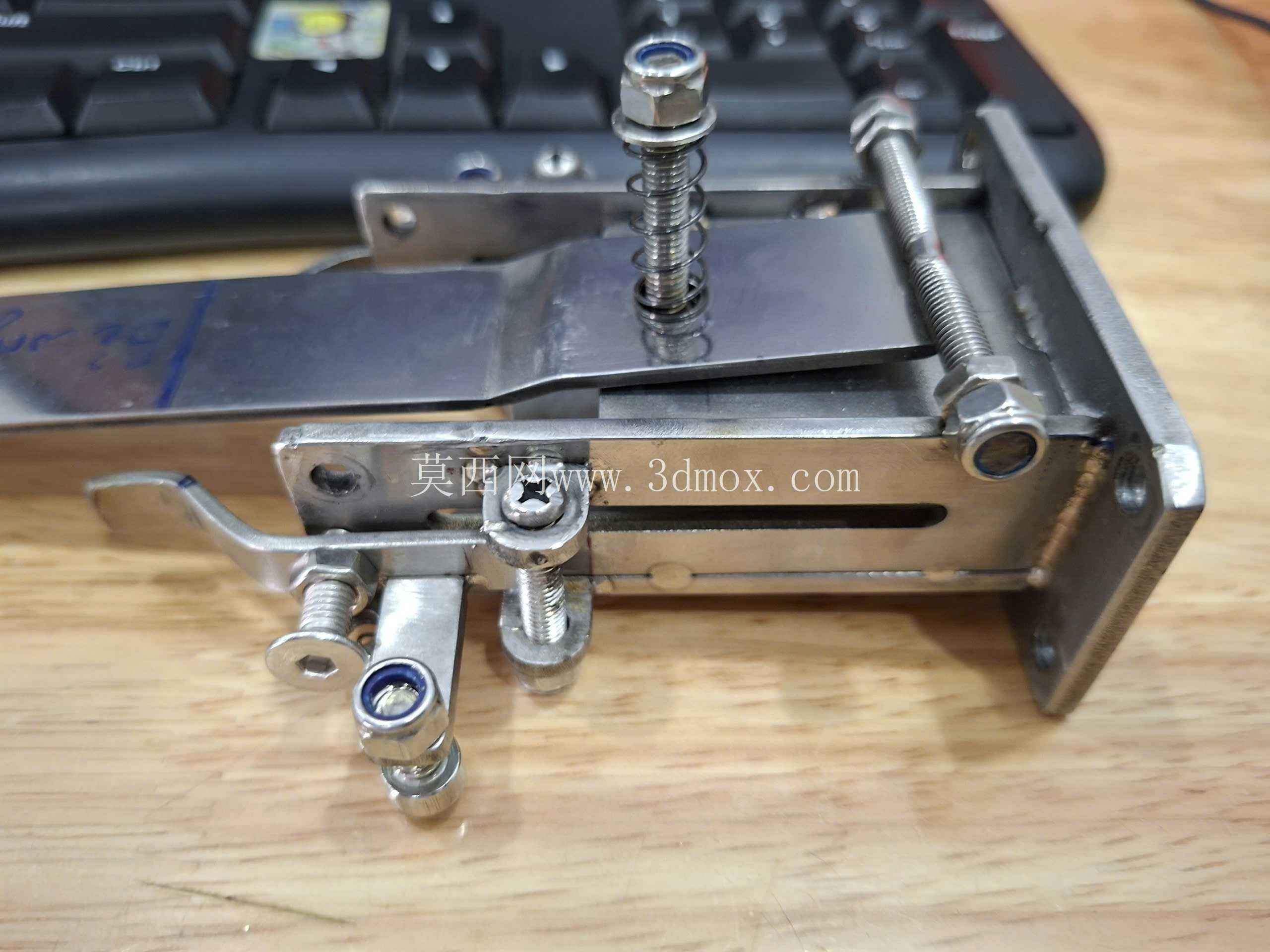

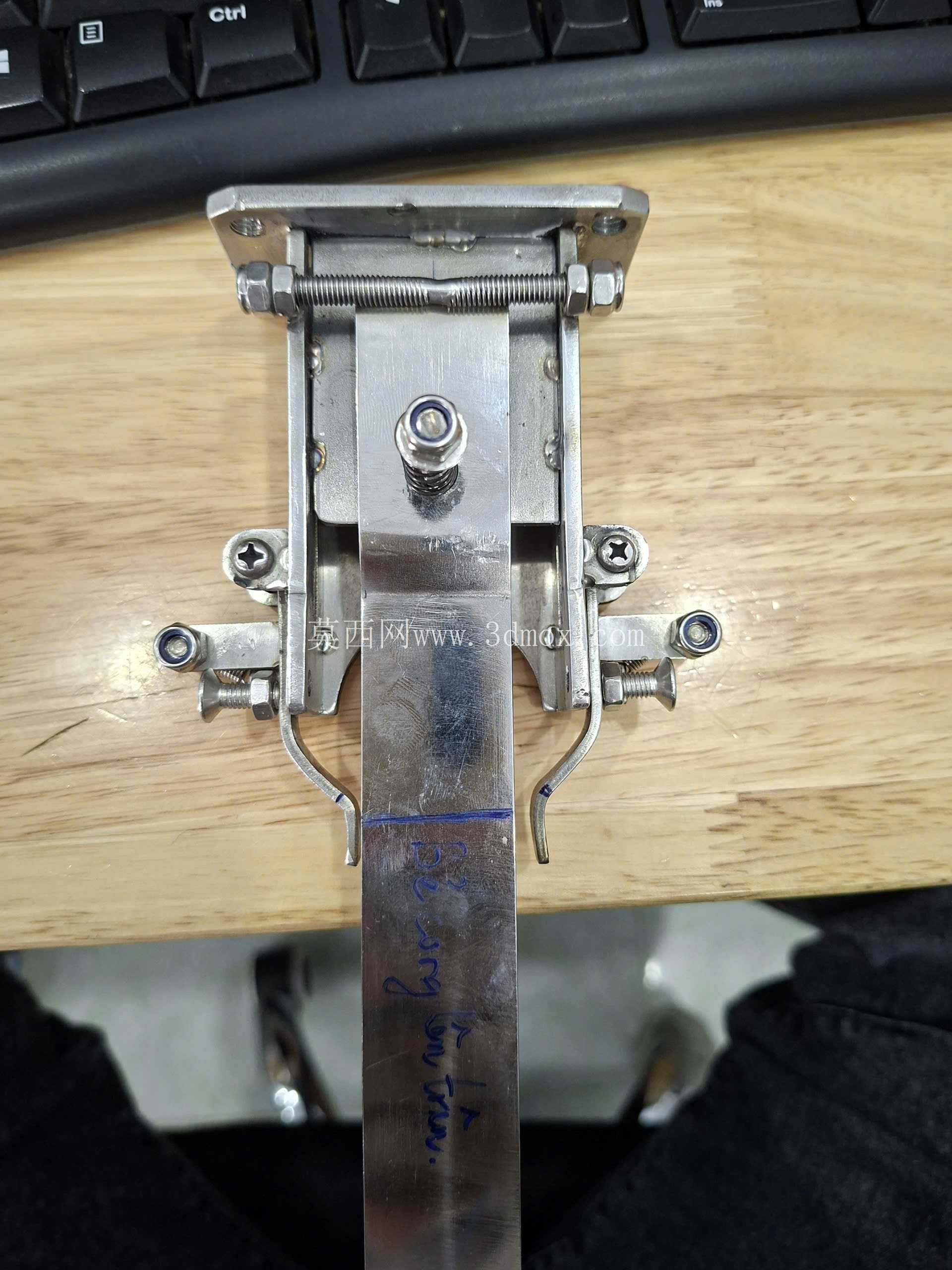

　　夹爪部分的铰接点采用了耐磨铜套做衬套，长期往复动作不会出现铰接间隙过大的问题，减少日常维护的频次，导向槽内预留了润滑脂存储槽，可在长时间运行时保持滑动面的润滑状态，避免卡滞。整个机构的动力完全来自于输送线上瓶体的移动推力，不需要额外配置气缸、电机等动力元件，也不需要接入传感器、PLC等控制单元，对于预算有限、不需要高速生产的小型包装产线来说，能大幅降低设备改造成本，同时机构的动作逻辑完全靠机械结构实现，不会出现电气故障导致的停机问题，运行稳定性更强。

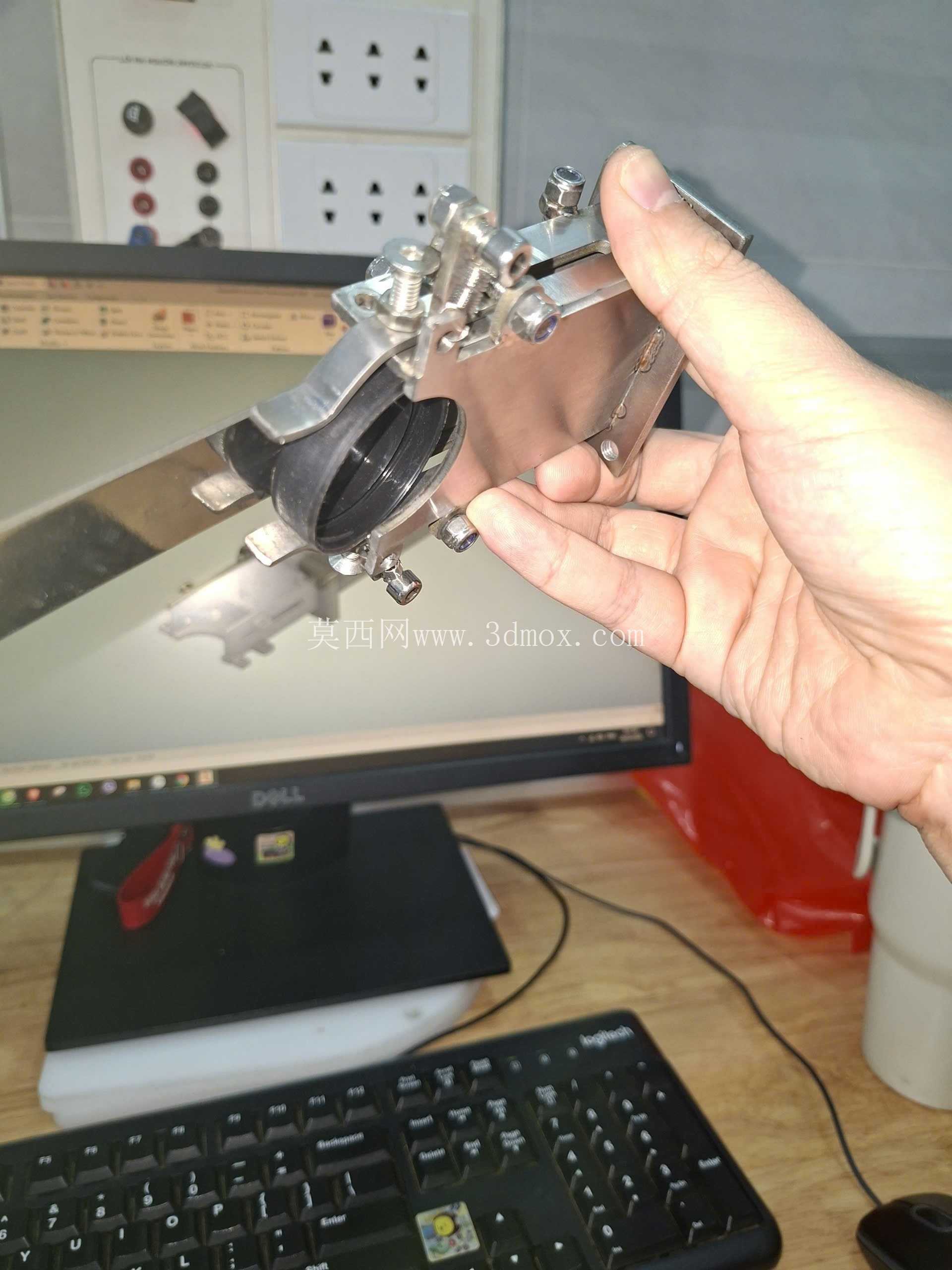

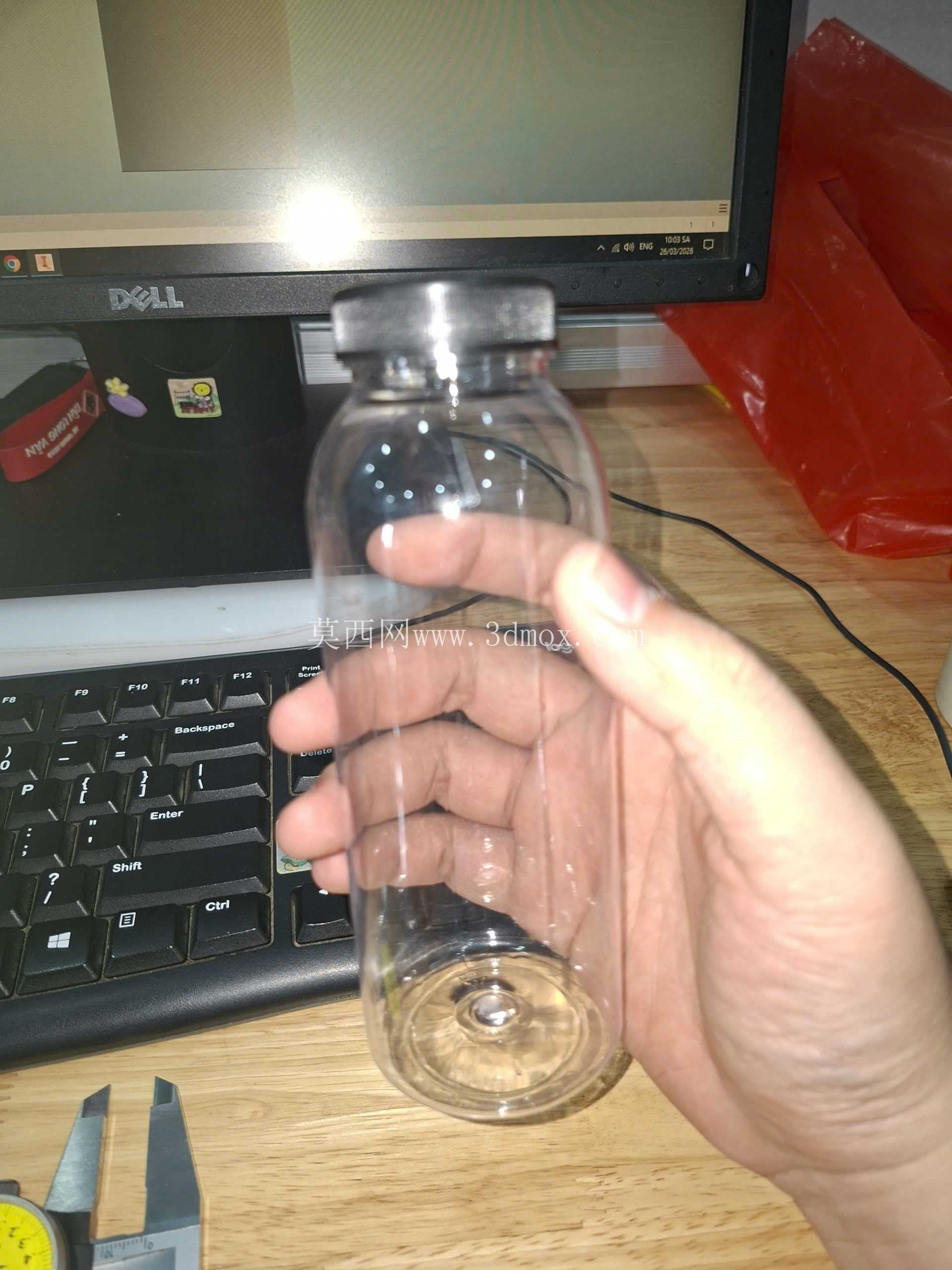

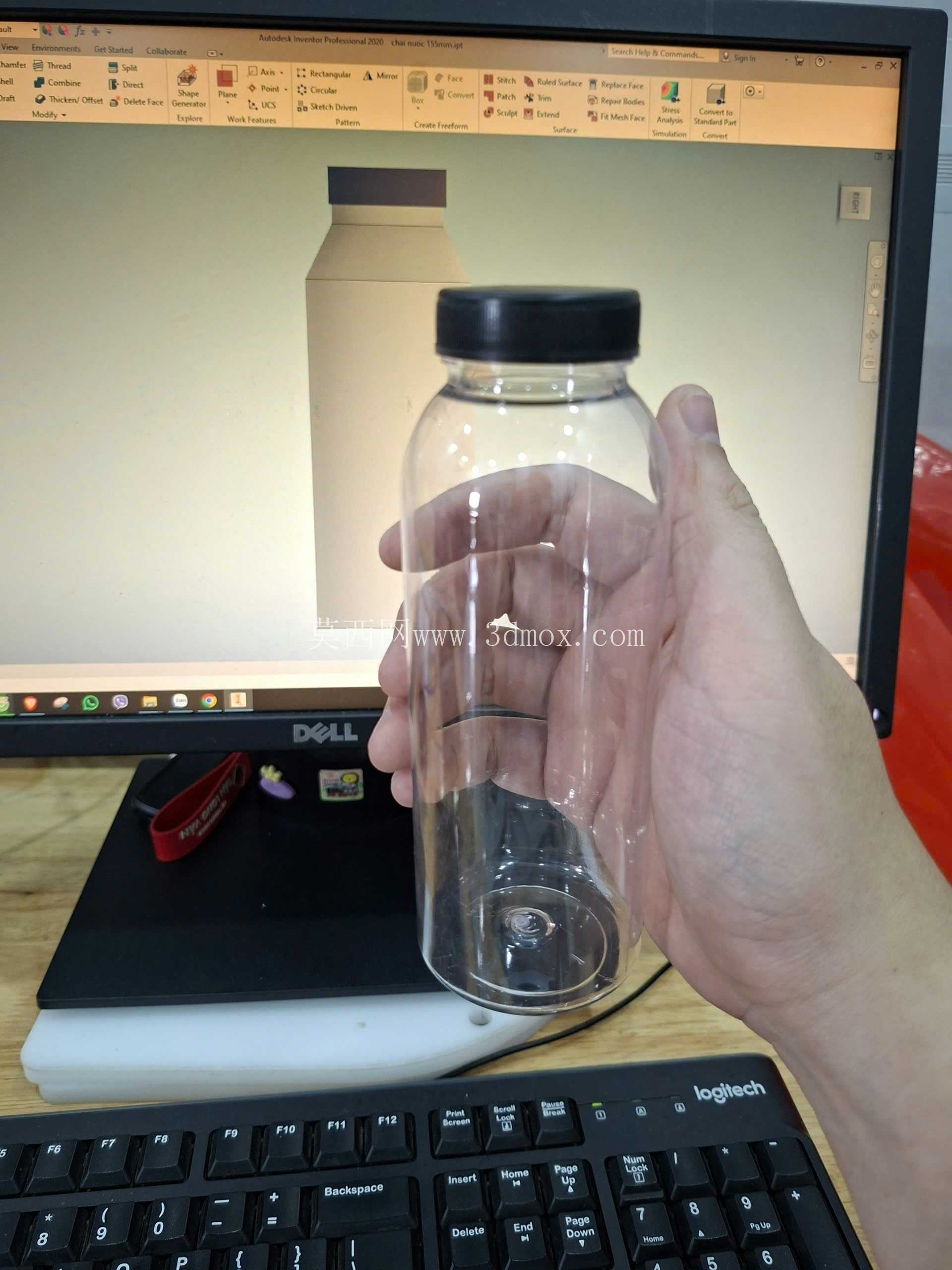

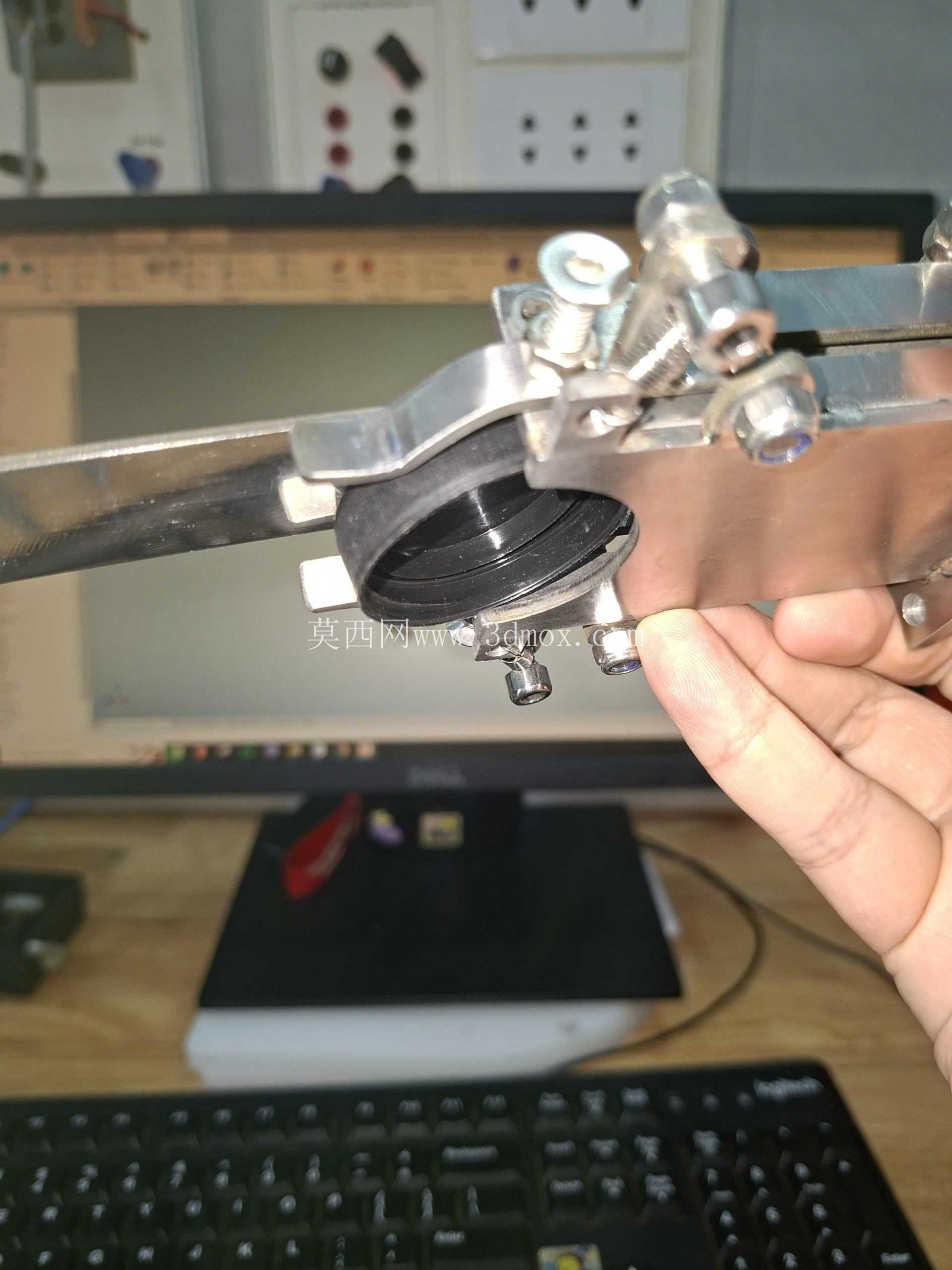

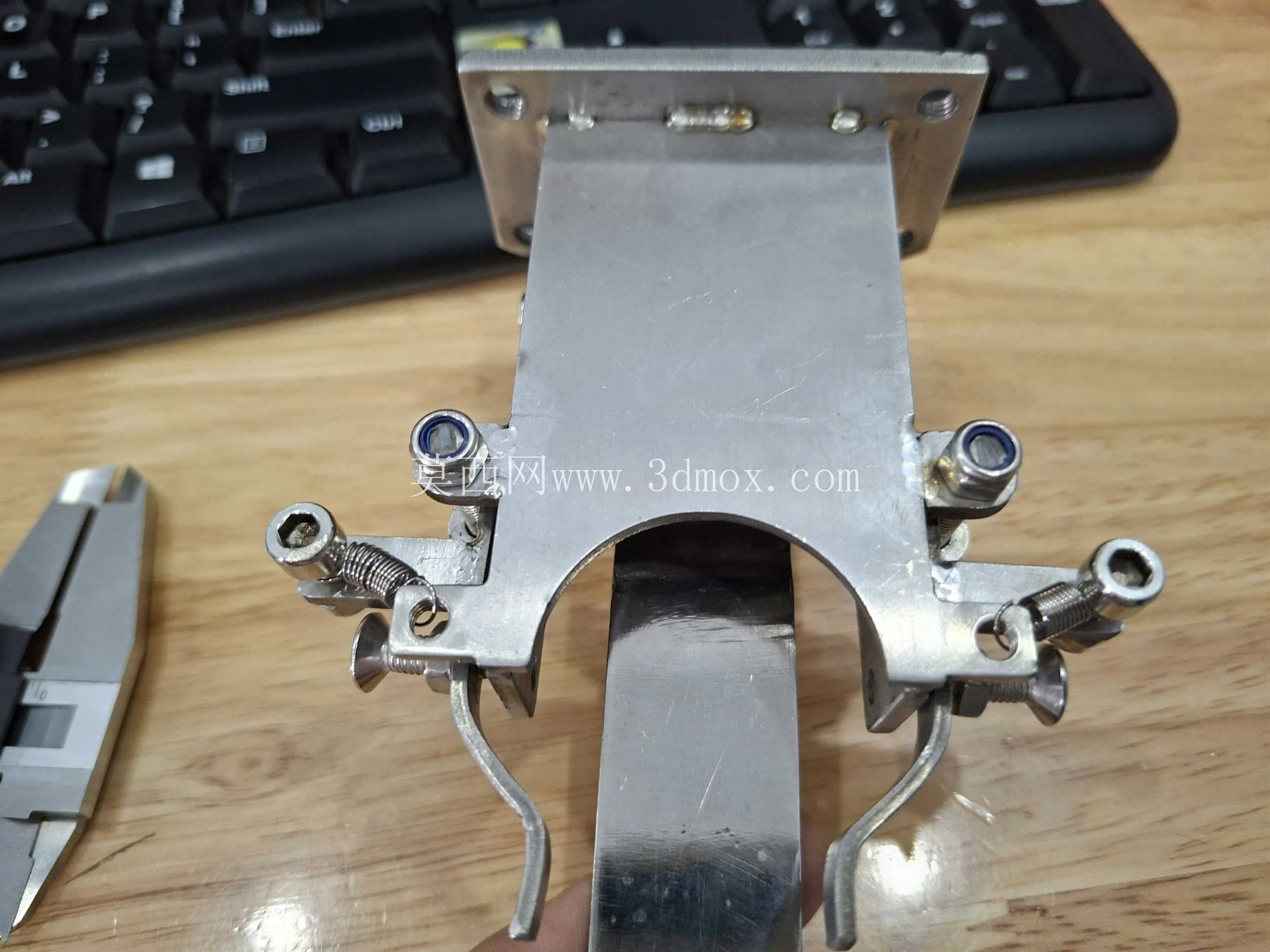

　　在尺寸适配方面，夹爪的开合范围可通过调整铰接处的限位螺钉做调节，可适配直径28mm到38mm的常规瓶盖，不需要更换夹爪零件就能覆盖多数常规瓶装产品的压盖需求，料槽部分的宽度也可通过侧方的调节挡板做调整，适配不同高度的瓶盖送料。机构的滑动部分采用了开放式的导轨设计，日常清理时不需要完全拆解机构，就能将输送过程中带入的灰尘、瓶盖碎屑清理干净，适合包装车间多尘的生产环境。从实际应用的反馈来看，这类无动力送夹压合机构在低速生产线上的运行故障率远低于气动压盖机构，因为没有电气元件的老化、气管漏气等常见问题，一线操作人员不需要具备电气维修知识，仅靠简单的机械调整就能完成日常维护，对于人员技术能力有限的小型生产车间非常友好。设计时还特意将所有外露的棱角做了倒钝处理，避免操作人员调试时被划伤，所有固定螺栓都采用了内六角标准件，日常拆装维护只用普通内六角扳手就能完成，不需要特殊工具。
