Y型三通管道连接接头结构设计

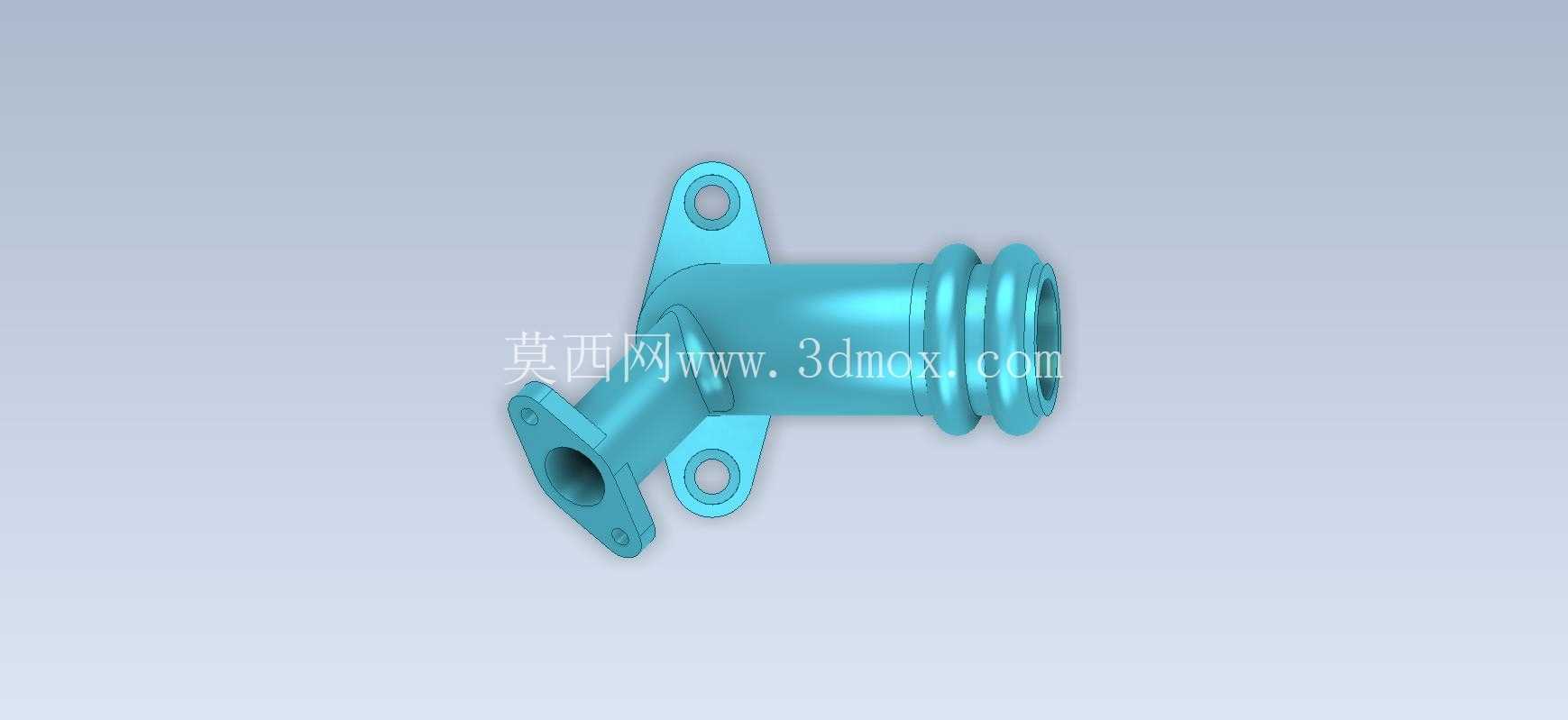

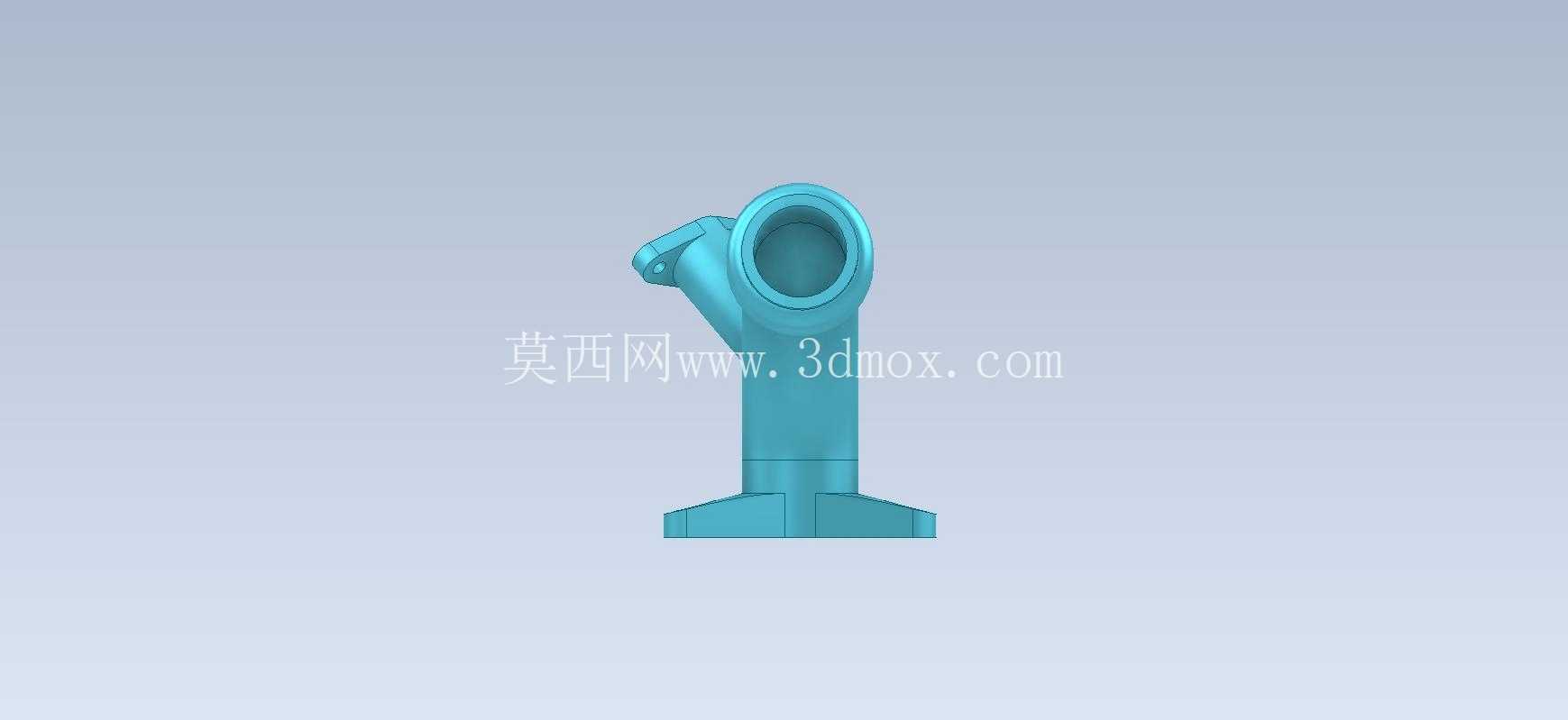

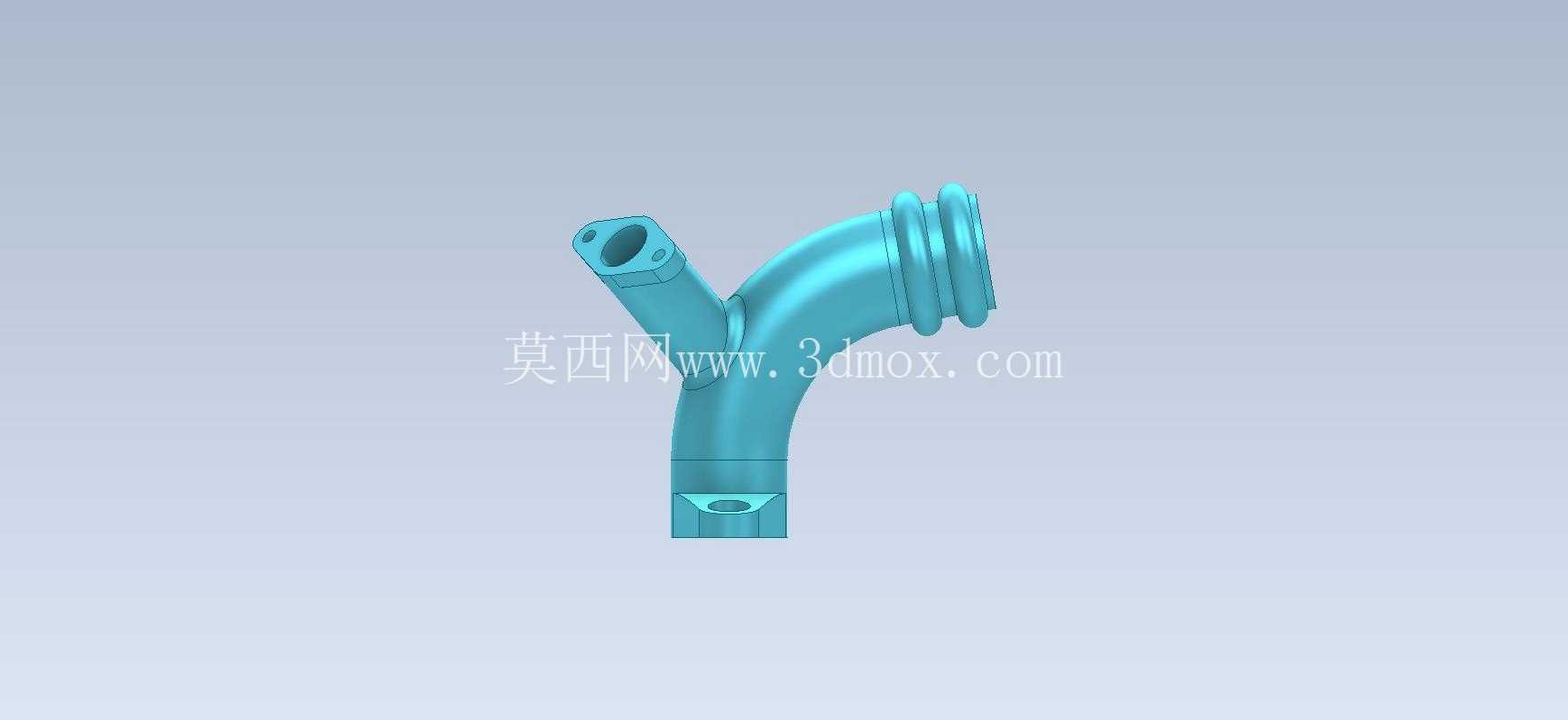

　　这类Y型三通接头在流体输送管路系统中承担着分流、合流的核心作用，常见于液压泵站、气动控制回路、低压给排水、小型化工介质输送等场景，相比直角三通，Y型结构的流道过渡更平缓，能有效降低介质流经时的局部阻力损失，减少紊流带来的管路振动与噪音，在对压力损失控制要求较高的中小管径管路中应用十分广泛。从结构设计逻辑来看，主体采用等径Y型分岔布局，两个接口轴线呈特定夹角布置，既保证流道转向顺滑，也兼顾了安装时的管路排布空间，避免相邻管路出现干涉问题。

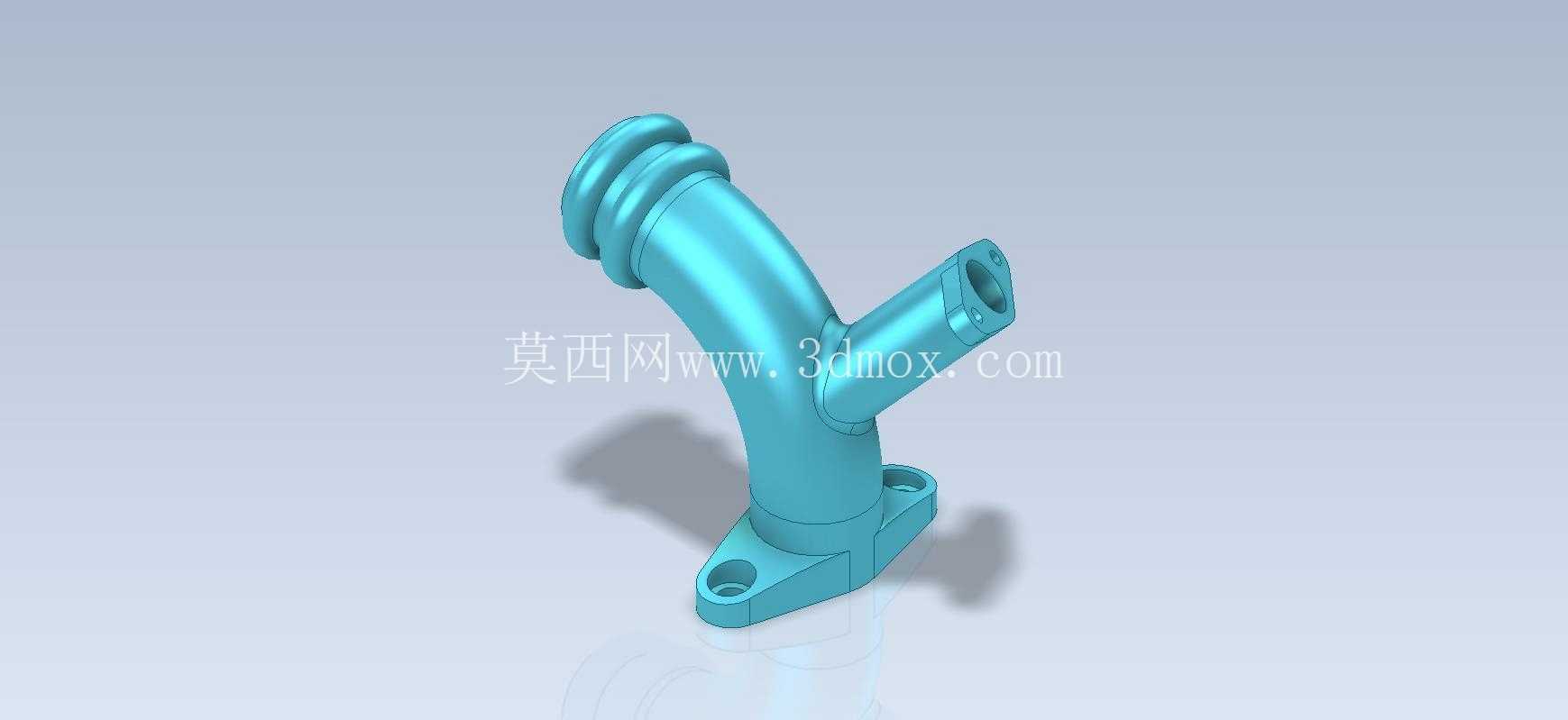

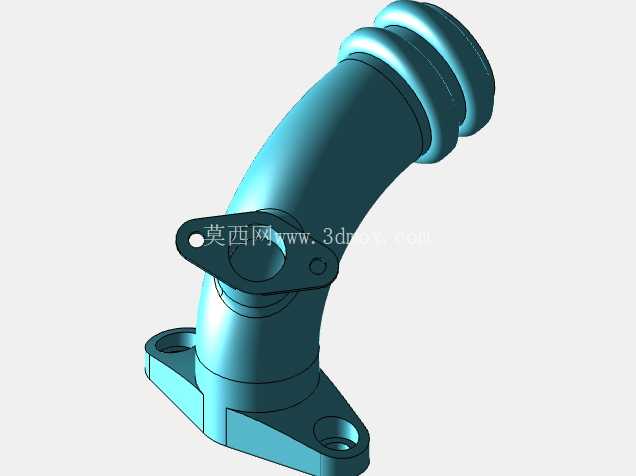

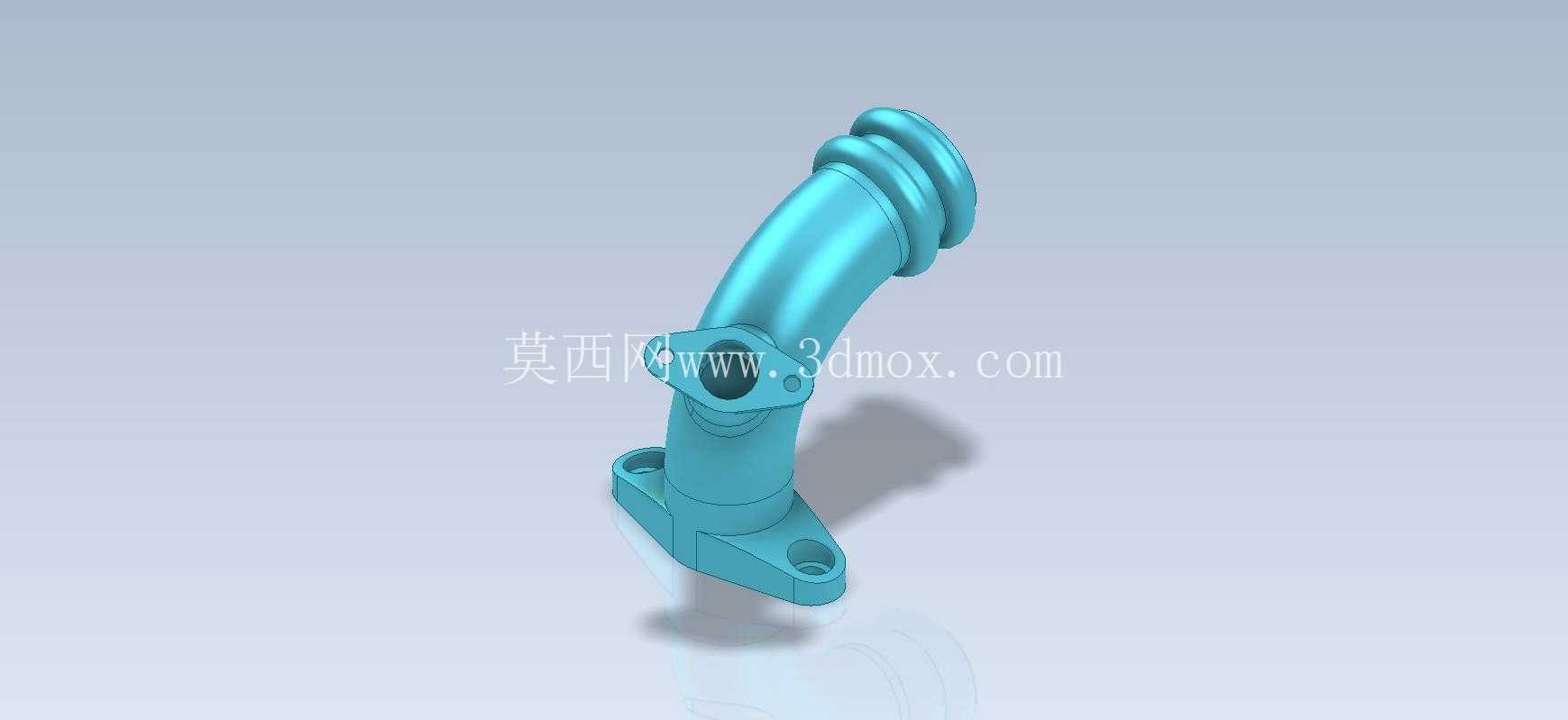

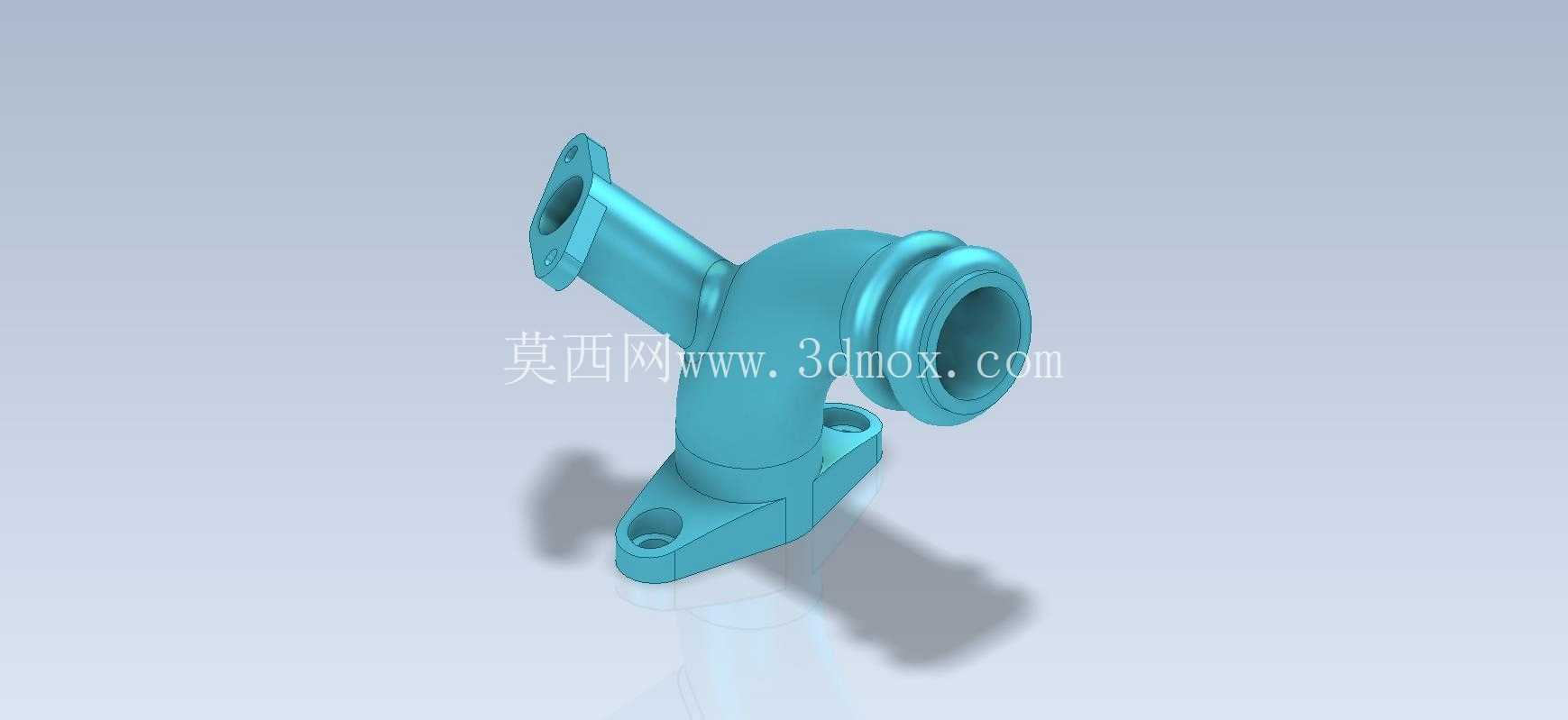

　　接头的三个连接端均采用法兰式连接结构，端面预留密封件安装位，可适配O型圈或者平垫片实现端面密封，连接时通过螺栓穿过法兰孔完成紧固，相比螺纹连接，法兰连接的承压能力更稳定，也便于后期管路拆装维护，适合需要定期检修的管路节点。接头底部集成了一体式安装支座，支座上开设两个对称的安装通孔，可通过螺栓将整个接头固定在设备机架或者墙面支架上，避免管路运行过程中因介质冲击、设备振动导致接头移位，甚至出现接口密封失效泄漏的问题；支座与主体衔接处做了圆弧过渡处理，避免应力集中，在长期受振动载荷的工况下能有效降低结构开裂的风险。

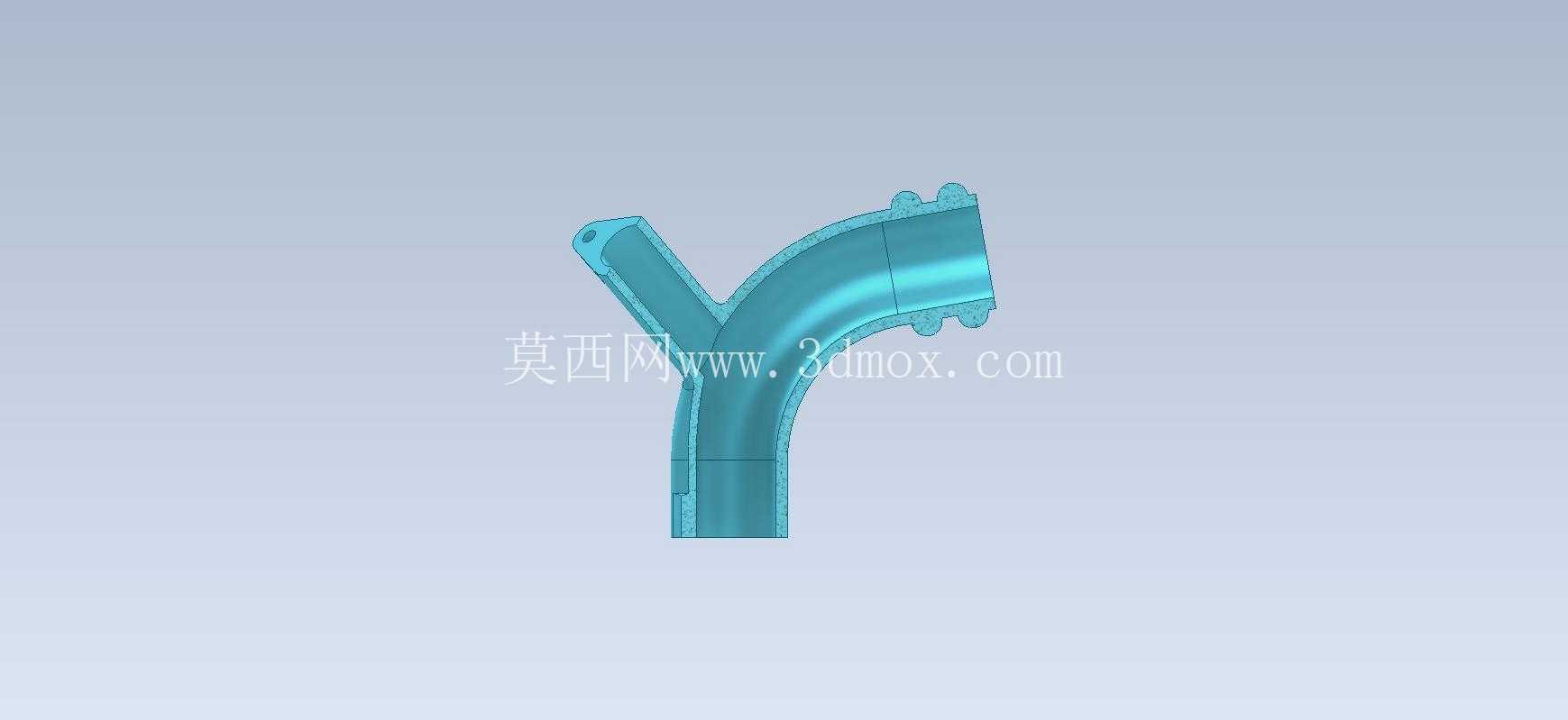

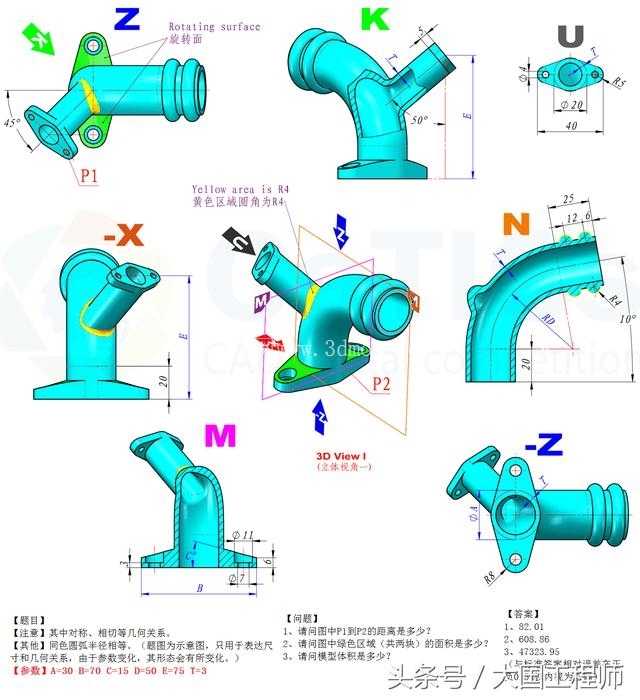

　　建模过程中首先确定三个接口的中心轴线位置，根据目标通径尺寸绘制流道的中心轨迹线，通过扫掠生成基础流道实体，再向外偏移设定的壁厚值生成主体外壳，壁厚取值需要兼顾承压能力与整体重量，针对低压流体工况，壁厚取值可适当减小以降低材料成本，中高压工况则需要对应增加壁厚，同时在法兰与主体衔接位置做局部加厚处理。法兰部分按照标准连接尺寸绘制螺栓孔分布圆，保证与同规格标准法兰的互换性，法兰端面的密封槽尺寸需要匹配常用密封件的规格，避免密封件安装后出现压缩量不足或者过度压缩的问题。底部安装支座的安装孔间距需要匹配常用安装支架的孔位标准，支座底面做平面度处理，保证安装后与支撑面贴合紧密，不会出现翘曲导致的装配应力。

　　从安装边界来看，这类接头安装时需要预留足够的操作空间，尤其是法兰螺栓的紧固空间，要保证扳手可以正常操作拧紧螺栓，同时接头周围需要预留一定的管路弯曲半径空间，避免连接的硬管出现过度弯折导致流道堵塞或者管路应力集中。在实际选型应用中，需要根据输送介质的特性、工作压力、工作温度选择对应的材质，普通水循环工况可采用铸铁或者工程塑料材质，液压油工况可采用铸钢或者铝合金材质，腐蚀性介质则需要选用不锈钢或者工程塑料材质，不同材质对应的壁厚设计也需要对应调整，保证结构强度满足工况要求。流道内壁的粗糙度也需要根据介质特性做对应处理，输送高粘度介质时需要降低内壁粗糙度，减少介质流动阻力，避免介质残留堆积在流道转角位置。这类接头的建模练习重点在于空间轴线的定位、曲面过渡的顺滑处理，以及安装结构的合理性验证，通过建模过程可以熟悉管路类零件的设计要点，掌握法兰连接结构、安装支座的设计规范，理解流道设计对流体输送效率的影响，对于从事管路系统设计、液压气动系统设计的工程师来说，这类基础零件的建模练习是掌握结构设计逻辑的重要环节，能帮助设计者在后续复杂管路系统设计中更好地处理节点结构，兼顾功能实现与装配维护的便利性。
