数控铣削教学用环形烟灰缸结构设计

这款环形烟灰缸的结构设计，最初是为数控铣削实操课程配套的训练案例开发，核心目标是让学员在实操过程中掌握薄壁环形件的装夹定位、侧壁加工精度控制、卡口特征铣削的工艺要点，同时兼顾成品的日常实用属性，避免训练工件加工完成后无实际使用价值的浪费问题。从实际应用场景来看，这类结构的烟灰缸既可以放置在普通办公桌面、家用茶几作为日常盛接烟灰的器具，也可以作为机加工实训车间的教学展示件，让学员直观理解薄壁环形件加工的精度控制逻辑，理解可制造性设计在实际加工中的落地要求。

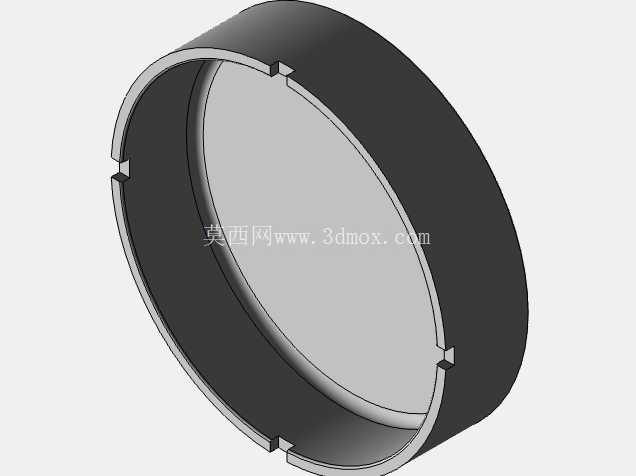

从功能特性层面来看，整体采用环形薄壁结构，内侧的平整底面可以稳定承接烟灰与烟蒂，避免烟灰飘散；侧壁均匀分布的四个卡口结构，是设计中特意加入的工艺训练点，同时也具备实用功能——可以临时搁置香烟，烟身卡入卡口后不会滑落，卡口的尺寸经过反复调整，适配常规直径的成品香烟，不会出现卡接过松导致烟支掉落、或是卡接过紧难以取放的问题。环形侧壁的高度经过合理设定，既可以阻挡日常环境下的气流吹散烟灰，又不会因为过高导致清理内部烟蒂、烟灰时操作不便，底部做了微小的平面度公差要求，放置在平整桌面时不会出现晃动、倾斜的问题，使用过程中稳定性充足。

设计思路上，全程围绕数控铣削的加工可行性展开，没有设置超出常规三轴铣床加工能力的特征，所有结构都可以通过一次装夹完成大部分加工工序，仅需一次翻面装夹即可完成底面与侧壁的精修，减少装夹次数带来的定位误差，适合教学场景下学员在规定课时内完成加工。侧壁的厚度设定经过工艺验证，既不会因为壁厚过薄导致加工时出现振纹、变形，也不会因为壁厚过厚造成原材料的浪费，同时兼顾成品的重量手感，拿取时不会因为过轻显得质感单薄，也不会因为过重导致挪动不便。卡口特征的位置做了均匀分布设计，四个卡口沿环形侧壁等角度排布，加工时可以通过分度定位完成，训练学员对圆周等分特征的加工定位能力，卡口的过渡位置全部采用小圆弧过渡，避免加工时出现应力集中，同时也防止日常使用时尖锐边角划伤手部。

从外形尺寸与安装边界来看，整体为正圆形环形结构，外径控制在常规手持拿取的舒适尺寸范围内，内径尺寸预留足够的盛接空间，可容纳日常使用产生的烟灰与数个烟蒂，满足小范围场景下的使用需求。整体高度适配桌面放置的视觉比例，不会因为过高遮挡桌面视线，也不会因为过矮导致烟灰容易被气流带出。加工时的装夹边界充分考虑了普通台钳的夹持范围，毛坯选用标准尺寸的圆棒料，不需要额外定制特殊规格的原材料，降低实训教学的材料成本。所有加工面的公差设定都贴合数控铣削中级技能的考核要求，平面度、侧壁垂直度、卡口的位置度公差都在常规设备的加工能力范围内，学员通过合理设置切削参数、选择合适的刀具即可达到设计要求，不会出现公差要求过高导致学员难以完成、或是公差要求过低起不到训练作用的问题。

在细节处理上，侧壁的内外表面都设计了合理的加工余量分配，粗加工与精加工的余量经过测算，粗加工后预留的精加工余量可以消除粗加工产生的让刀变形，精加工后可以获得均匀的表面质量。底部与桌面接触的位置做了微小的倒角处理，去除加工产生的毛刺，避免划伤桌面漆面。整个结构没有复杂的曲面特征，全部由平面、圆柱面、小圆弧过渡面组成，既降低了建模与编程的难度，适合初学者掌握三维建模与数控编程的基础逻辑，也让加工过程的工艺规划更加清晰，学员可以完整经历从图纸理解、三维建模、工艺编排、刀具选择、参数设置到实际加工、精度检测的全流程，真正理解精度控制与可制造性设计的实际意义，而不是停留在理论层面的认知。
