多用途带标识位设备调节旋钮结构

这类带指示标识的调节旋钮，广泛应用在工业控制机柜、小型实验设备、民用电器、机电一体化终端的操作面板上，作为人机交互的直接接触部件，承担着档位切换、参数微调、功能切换的实际作用，操作人员通过旋转旋钮完成对应设备的状态调整，旋钮上的红色标识条能够直观反馈当前旋钮所处的档位位置，避免操作时的档位误判，降低设备误操作的风险。

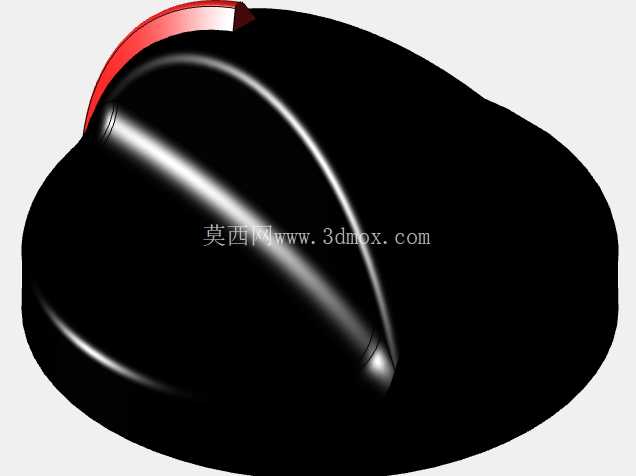

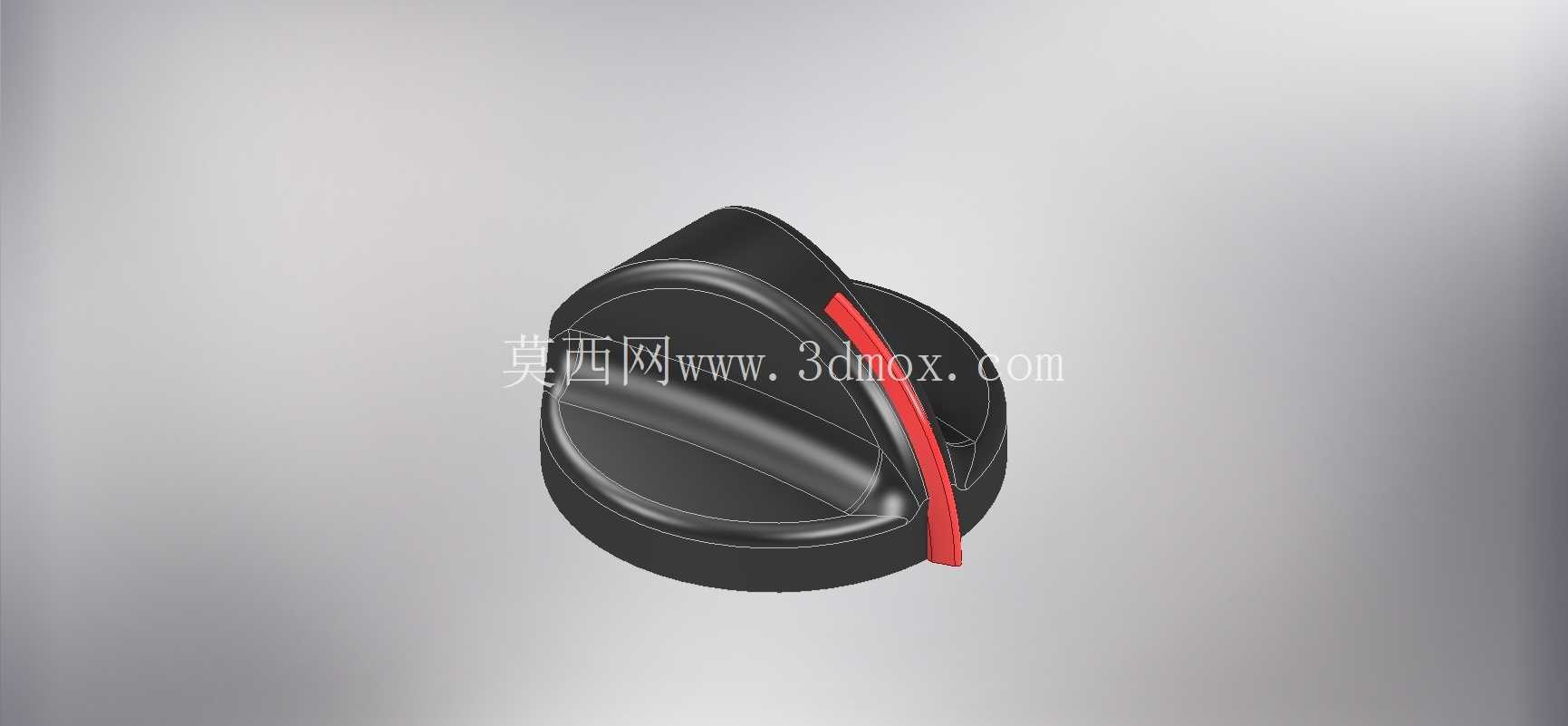

从结构设计层面来看，这款旋钮采用了帽式包覆结构，主体为圆柱状基座搭配顶部的指捏式握持区，握持区做了内凹的弧面处理，贴合操作人员手指指腹的自然弧度，旋转施力时不会出现打滑的情况，即使操作人员佩戴薄款劳保手套操作，也能获得足够的摩擦力完成档位切换。侧边的红色指示条采用嵌装式设计，和旋钮主体做了一体化的装配限位，不会因为长期旋转摩擦出现标识移位、脱落的问题，标识条的凸起高度控制在0.8mm，既能够在视觉上快速定位，也不会在旋钮安装后和面板周边的其他部件产生干涉。

设计过程中优先考虑了安装适配性，旋钮基座的内径匹配常规的6mm、8mm直径D型调节轴，轴孔内部做了对应的防转平面，安装时不需要额外打胶或者加装销钉，直接将旋钮按压套入设备轴端即可完成固定，基座底部做了1.2mm的凸沿，安装后凸沿和设备面板表面贴合，能够遮挡轴孔周边的安装缝隙，避免灰尘、切削液飞溅进入设备内部的调节机构，提升操控部件的防护等级。旋钮的整体外径控制在32mm，总高度22mm，属于小型操控件的常规尺寸边界，适配绝大多数厚度在1-3mm的设备面板安装，面板开孔只需要匹配对应轴径的通孔即可，不需要额外加工复杂的异形安装位，能够大幅降低面板加工的成本和装配难度。

从实际使用场景的适配性来看，这款旋钮的结构兼顾了多场景的使用需求，在工业配电柜体上使用时，其圆润的外形没有尖锐棱角，操作人员快速操作时不会刮蹭手部；在小型家用厨电、实验检测设备上使用时，哑光黑的主体配色搭配醒目的红色指示条，能够和不同风格的设备面板形成视觉搭配，指示位的识别距离可以达到1.5米以上，操作人员在设备前方站立操作时，不需要俯身凑近就能快速确认当前旋钮的档位状态。旋钮的旋转阻尼做了分段式的结构预留，设计时可以根据不同的使用需求搭配对应的阻尼弹片，实现30度、45度、90度的档位段落感，也可以做成无段落的连续旋转结构，适配连续调节的参数控制需求，比如温控调节、转速调节这类需要无极调整的场景。

结构细节上，旋钮主体的壁厚做了均匀化处理，整体壁厚维持在2.5mm左右，采用压铸工艺成型时不会出现缩痕、翘曲的问题，成型后外观面不需要做过多的后处理就能达到装配要求，红色标识条采用和主体不同的材质配色，不需要后续印刷或者喷涂标识，避免长期使用后标识被摩擦脱落的问题，相比传统的印刷标识旋钮，使用寿命能够提升3倍以上，在高频操作的设备上也能长期保持清晰的档位指示效果。旋钮顶部的握持区做了环形的凹陷造型，既能够提升握持的摩擦力，也能够在结构上提升旋钮整体的结构强度，避免安装或者拆卸时因为外力挤压出现开裂的问题。

在安装边界的考量上，这款旋钮安装后突出面板的高度为18mm，周边只需要预留10mm的操作空间就可以完成旋转操作，不会和面板上相邻的按钮、指示灯、显示屏等部件产生操作干涉，在排布密集的操作面板上也能灵活布置。旋钮底部和面板接触的端面做了细微的环形纹路，安装后和面板之间存在微小的摩擦力，能够避免设备运行时的振动导致旋钮自行移位，保证档位状态的稳定性，即使在有持续振动的工业设备上使用，也不会出现档位偏移、指示错位的问题。
