简化结构弗朗西斯涡轮转子结构设计

这套弗朗西斯涡轮的简化结构模型，核心针对教学演示与原理验证场景搭建，没有照搬工业级全尺寸机组的复杂附属结构，把核心做功部件的装配逻辑、流道匹配关系做了完整还原，适合水力机械方向的学习者快速理解混流式水轮机的核心工作逻辑。从实际应用场景来看，这类简化结构常出现在高中通用技术课程、高校水力机械入门实训中，用来演示水流能量转换为旋转机械能的完整过程，也可作为小型水力试验台的原理验证件，不需要承担满负荷工业发电的强度要求，因此在结构上做了大量适配教学场景的精简。

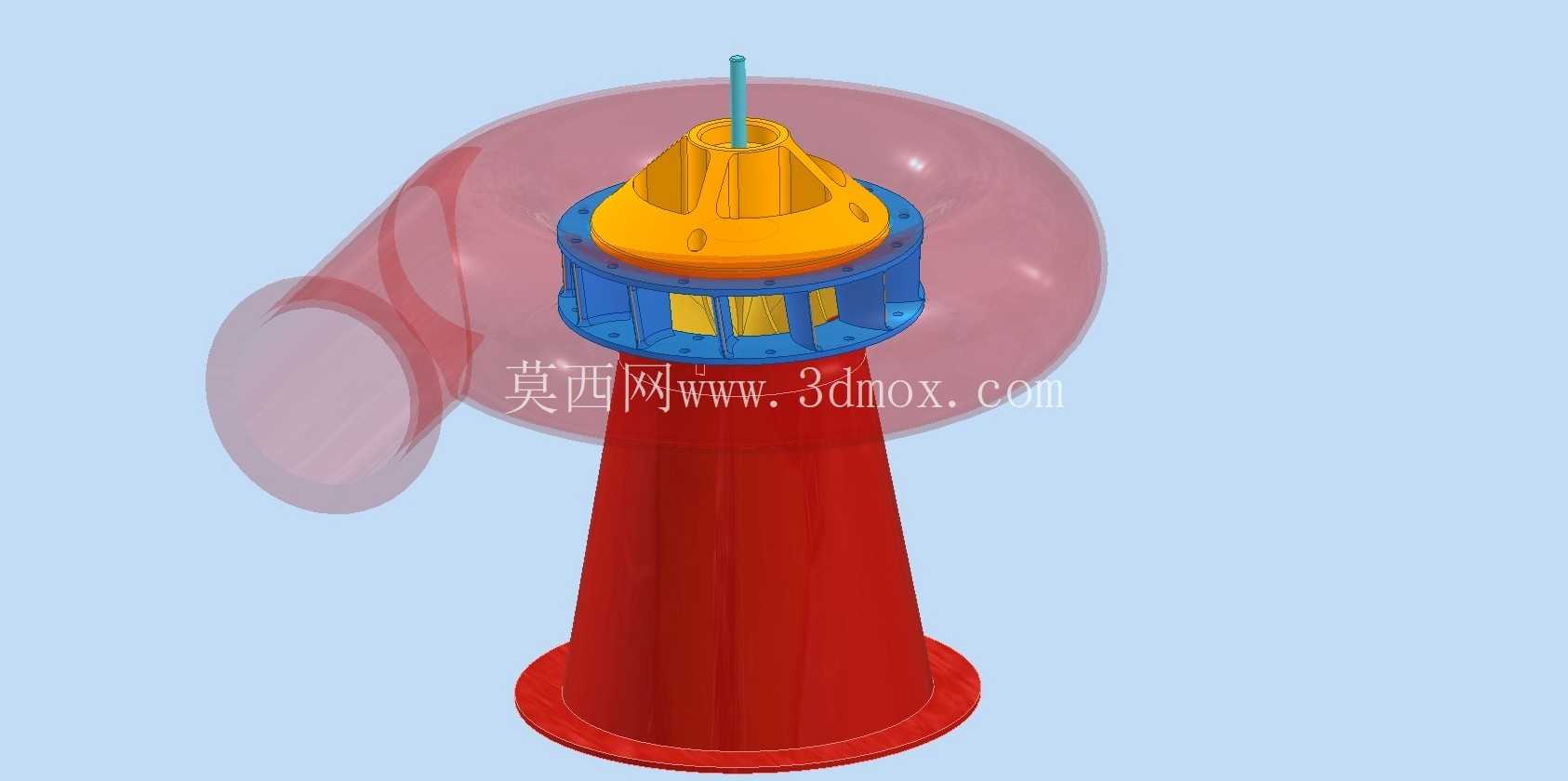

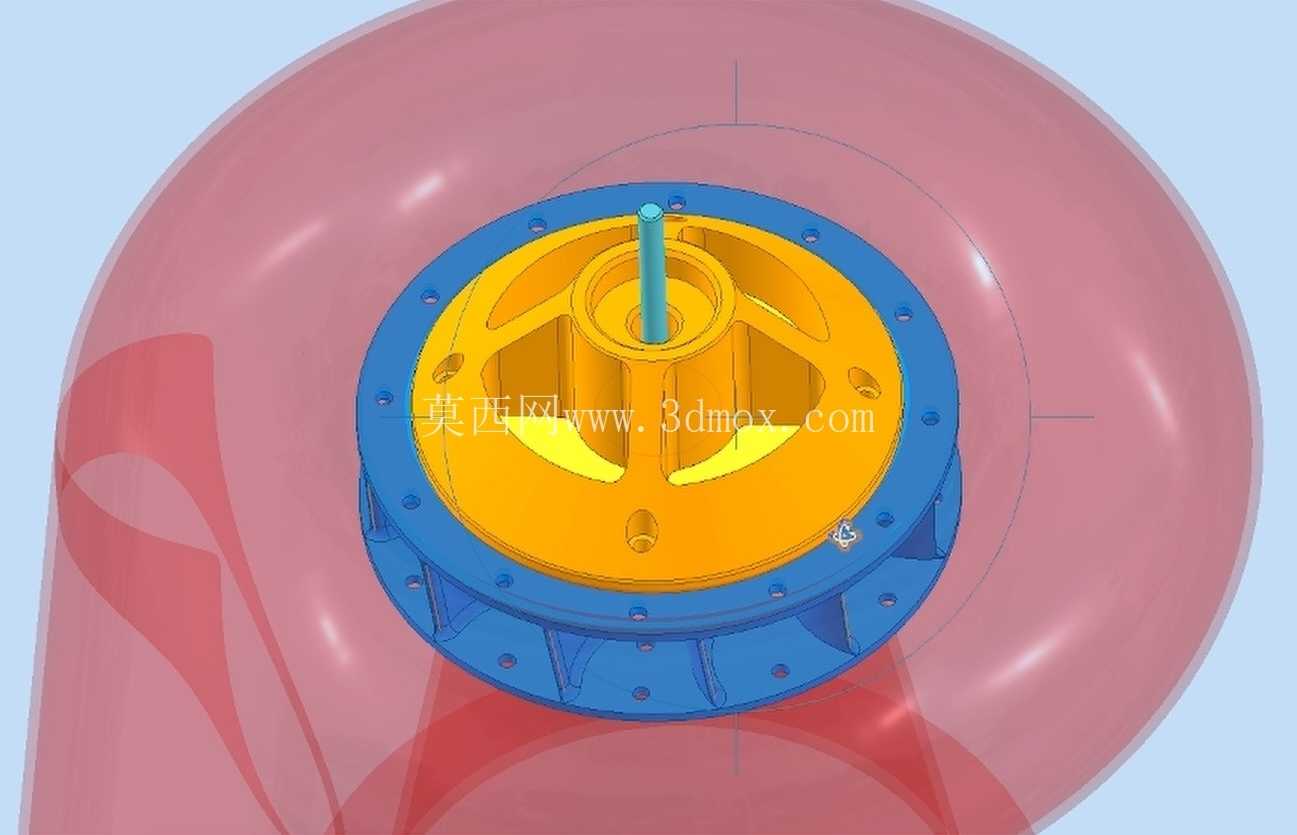

从功能特性上看，模型核心保留了弗朗西斯涡轮的核心做功单元：蓝色的外圈是蜗壳适配的安装基座，沿周向均匀布置的螺栓孔用来和上游引水蜗壳的端盖做紧固连接，安装孔的节圆尺寸做了等比例缩放，保证装配逻辑和工业真机完全一致；中间黄色的部分是涡轮转轮的核心承载腔，内部的辐板式支撑结构替代了真机上复杂的加强筋布局，既保留了转子支撑的刚度要求，又能让观察者清晰看到转轮的内部流道走向，不会被密集的加强结构遮挡核心做功区域。中心的轴孔是整台涡轮的动力输出位置，配套的直立轴段做了简化光轴设计，省略了真机上的密封槽、键槽等细节，方便教学场景下快速拆装，演示转子的旋转过程。外围的半透明红色结构是简化的引水室流道轮廓，用半透明材质直观展示水流从径向进入转轮、轴向流出的流道走向，这也是弗朗西斯涡轮区别于轴流式、冲击式涡轮的核心流道特征。

设计思路上，这套模型没有追求工业级的精度还原，而是优先保证结构逻辑的可读性：把真机上嵌套的多层密封结构、复杂的叶片曲面做了适度简化，转轮叶片的数量和安装角度依然遵循弗朗西斯涡轮的水力设计要求，进水边的安放角、出水边的扭转角度都符合中低水头混流式水轮机的设计参数，不会因为结构简化误导学习者对水力型线的认知。安装边界方面，基座法兰的端面做了平面度简化处理，不需要考虑真机上的密封垫片安装槽、定位销孔等工艺结构，只要通过周向的螺栓完成紧固，就能保证转轮腔和引水室的对中，中心轴的两端预留了足够的支撑间距，搭配简易的轴承座就能完成转动演示，不需要复杂的安装基准找正过程，适配教学场景下快速搭建试验装置的需求。

从结构细节来看，转轮内部的空腔设计既减轻了整体重量，又能直观展示混流式转轮的上冠、下环之间的流道空间，让观察者能清晰理解水流在转轮内部的转向过程：水流从蜗壳引入后沿径向冲击转轮叶片，在流道内完成90度转向后沿轴向流出，这个过程中水流的压能和动能转化为转轮的旋转机械能，通过中心轴输出。蓝色基座上的加强筋结构做了等比例简化，沿周向均匀分布的筋板对应真机上的承重支撑位置，既展示了工业真机上基座的刚度强化逻辑，又不会因为筋板过于密集遮挡内部结构。外围的半透明流道外壳和基座之间采用止口定位的装配逻辑，和工业真机上蜗壳与座环的装配关系完全一致，学习者在拆装模型的过程中，就能理解大型水轮机组的层级装配逻辑。

这类简化模型在工程入门教学中有着不可替代的作用，很多刚接触水力机械的学习者很难直接从二维图纸上理解混流式水轮机的空间流道走向，通过三维模型的可视化展示，再配合简易的通水试验，就能快速建立起对涡轮工作原理的空间认知。模型在设计时特意将不同功能的部件做了颜色区分：蓝色代表固定支撑的基座部件，黄色代表旋转做功的转轮部件，半透明红色代表水流过流的腔体部件，中心轴用醒目的浅蓝色标识，让观察者能一眼区分固定件、旋转件、过流件的边界，不需要对照复杂的零件明细表就能理清各部件的功能归属。
