冲击式水轮机轮斗结构简化建模

冲击式水轮机作为高水头水力发电场景的核心能量转换部件，其轮斗组件直接决定了水能到机械能的转换效率，本次建模围绕冲击式轮斗的核心功能结构做简化还原，保留了工程设计阶段核心的结构特征，可用于原理演示、结构方案验证以及教学场景的结构拆解参考。从实际应用场景来看，这类冲击式轮斗多用于水头在百米以上的小型水力发电站点，或是部分工业余能回收的水力透平设备中，依靠高速水流冲击斗叶产生转矩，带动转轴输出动力，相比混流式结构，冲击式轮斗对水流流量变化的适应性更强，在小流量高水头的工况下能量损失更小。

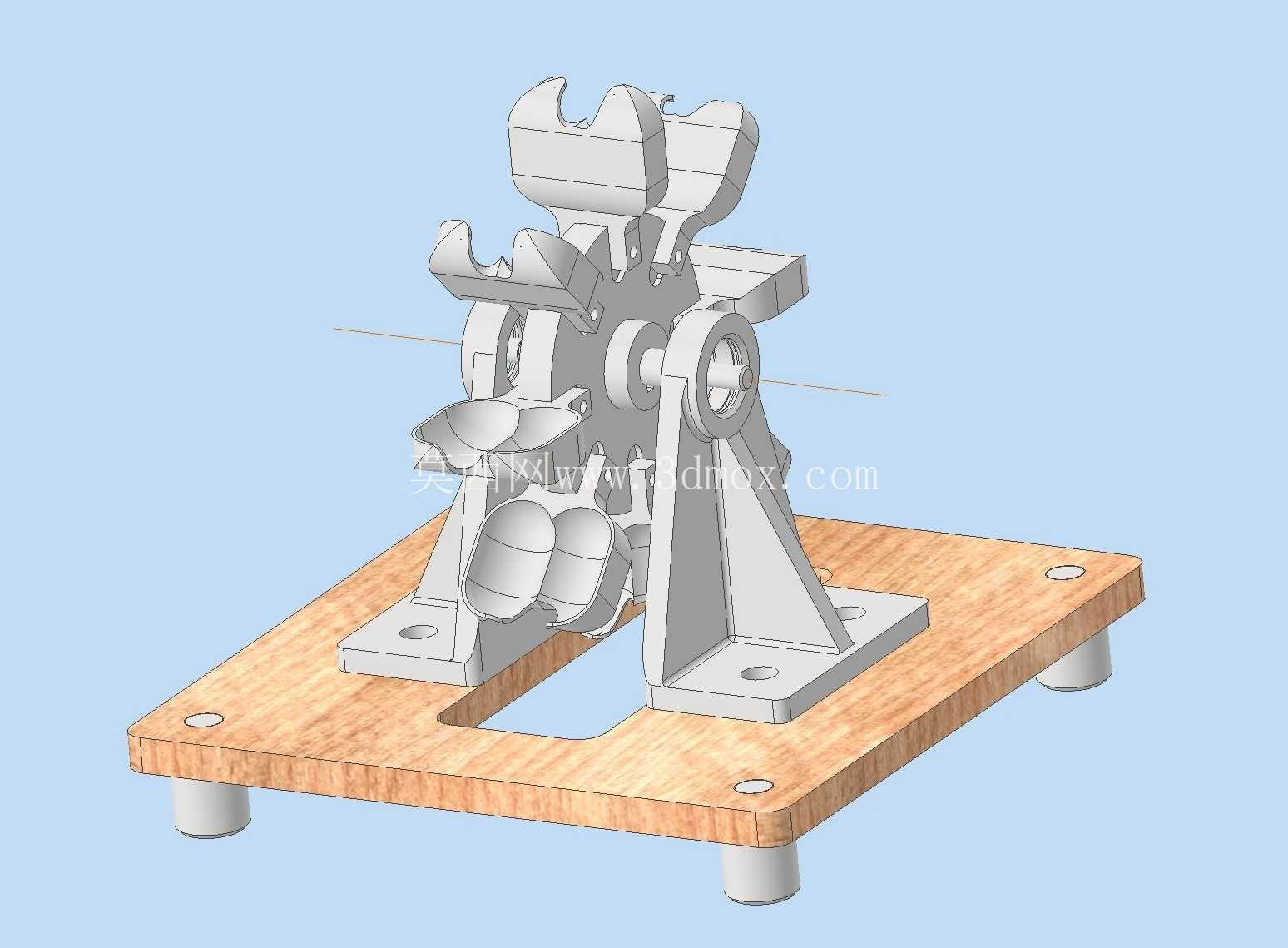

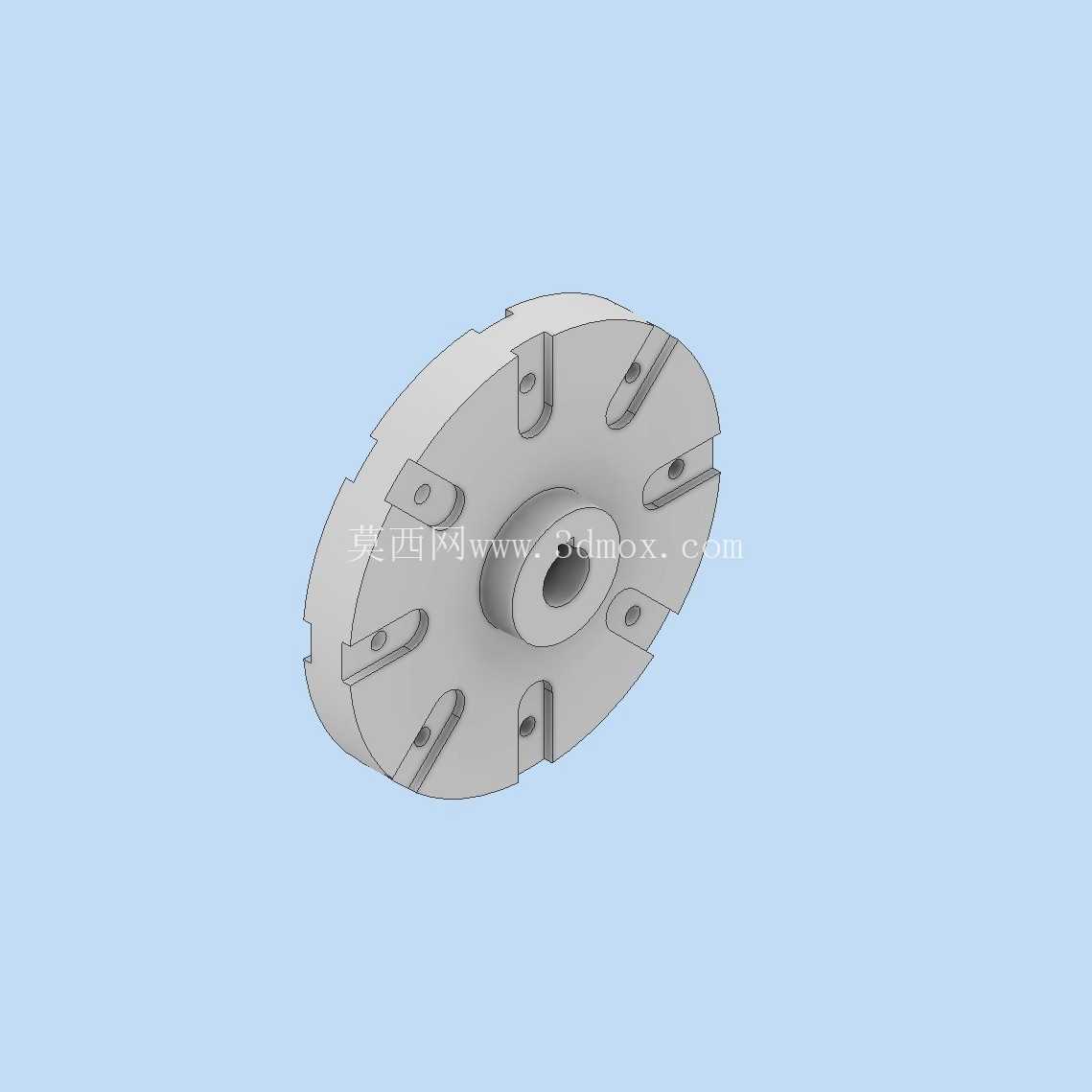

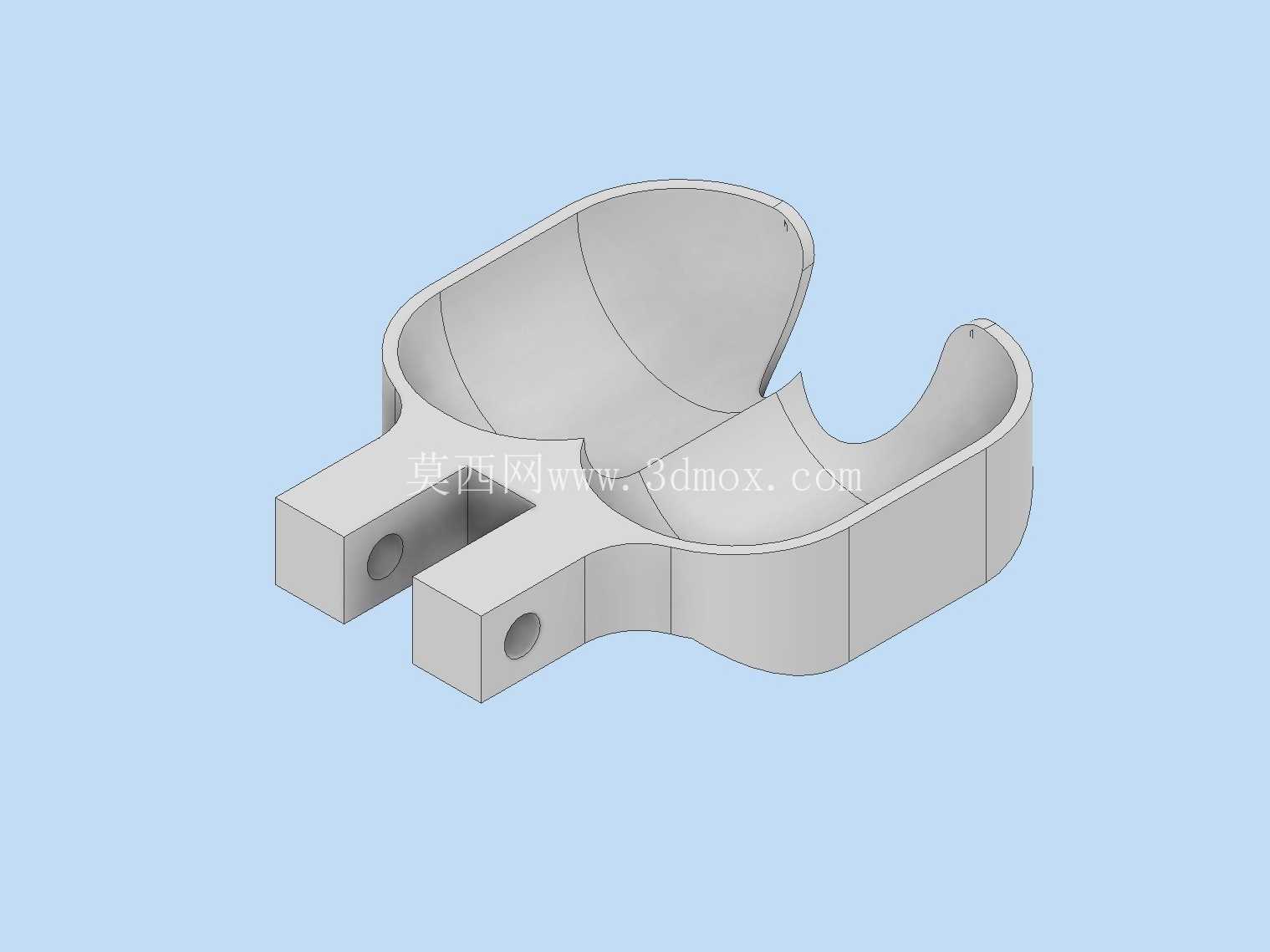

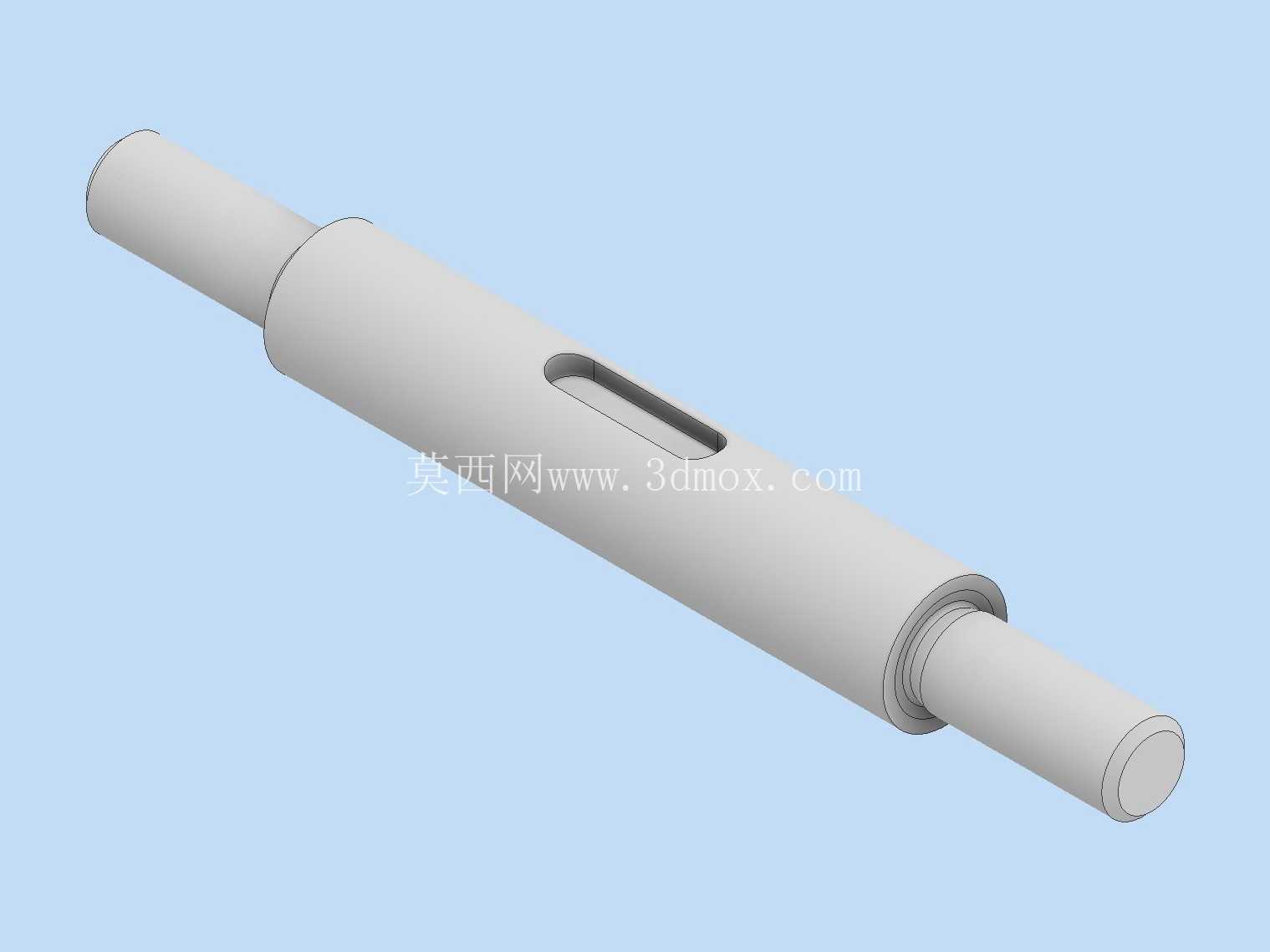

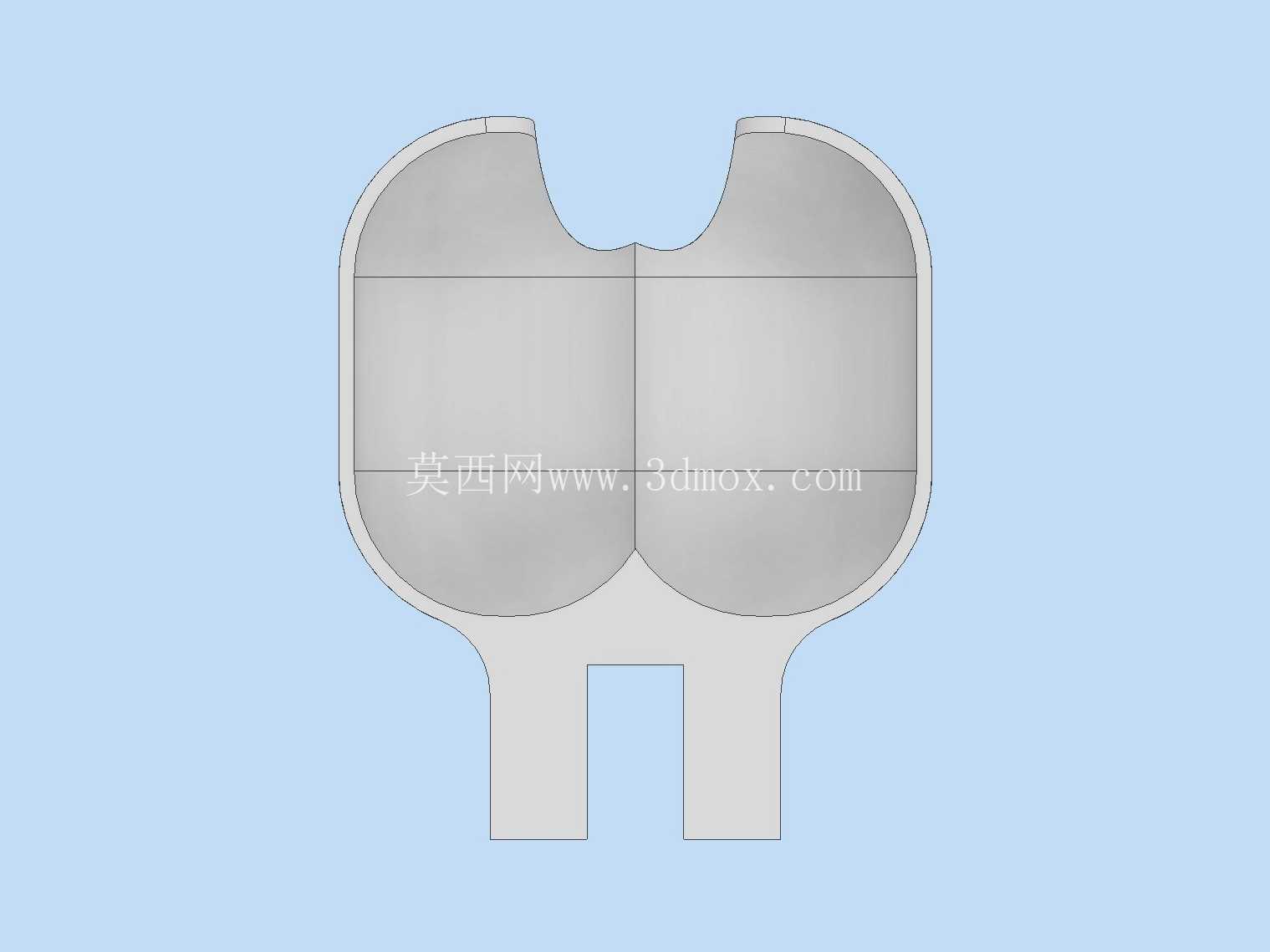

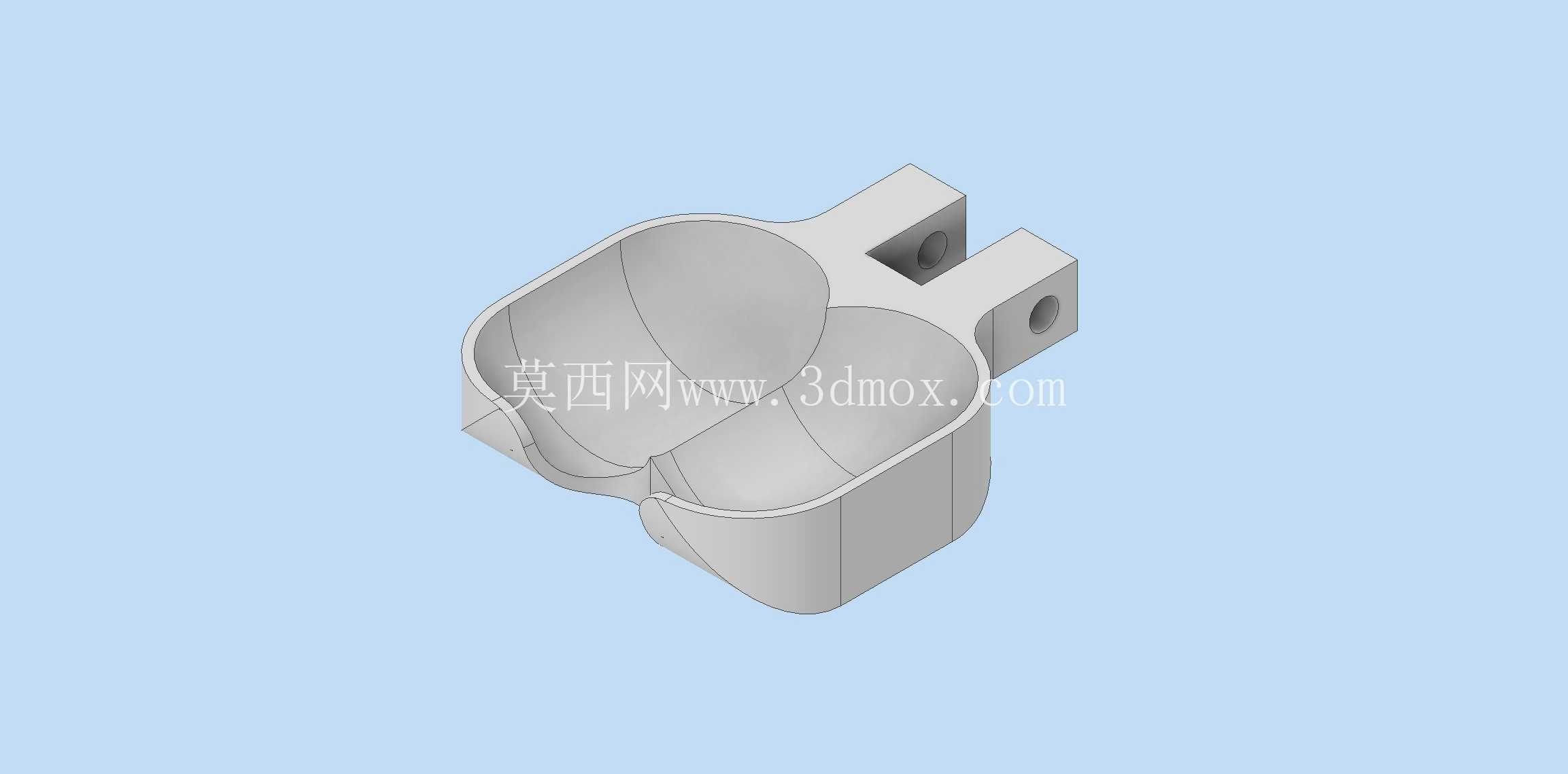

从功能特性来看，建模还原的轮斗组件包含周向均匀分布的水斗、支撑轮辐、转轴安装位以及配套的安装底座，每个水斗的曲面都做了对称分水刃设计，水流冲击到分水刃后会沿两侧斗型曲面顺畅流出，避免水流在斗内产生紊流反向冲击后续斗叶，这一结构细节直接影响轮斗的转动效率，建模过程中保留了水斗曲面的过渡圆角，避免应力集中的同时也还原了实际加工中的工艺特征。轮盘与转轴的配合位采用了轴孔加定位凸台的结构，实际装配时可通过平键传递转矩，两侧的支撑轴承座直接固定在木质安装底板上，底板预留了四个安装支脚与固定孔位，可直接固定在实验台架上，满足原理演示时的安装稳定性需求。

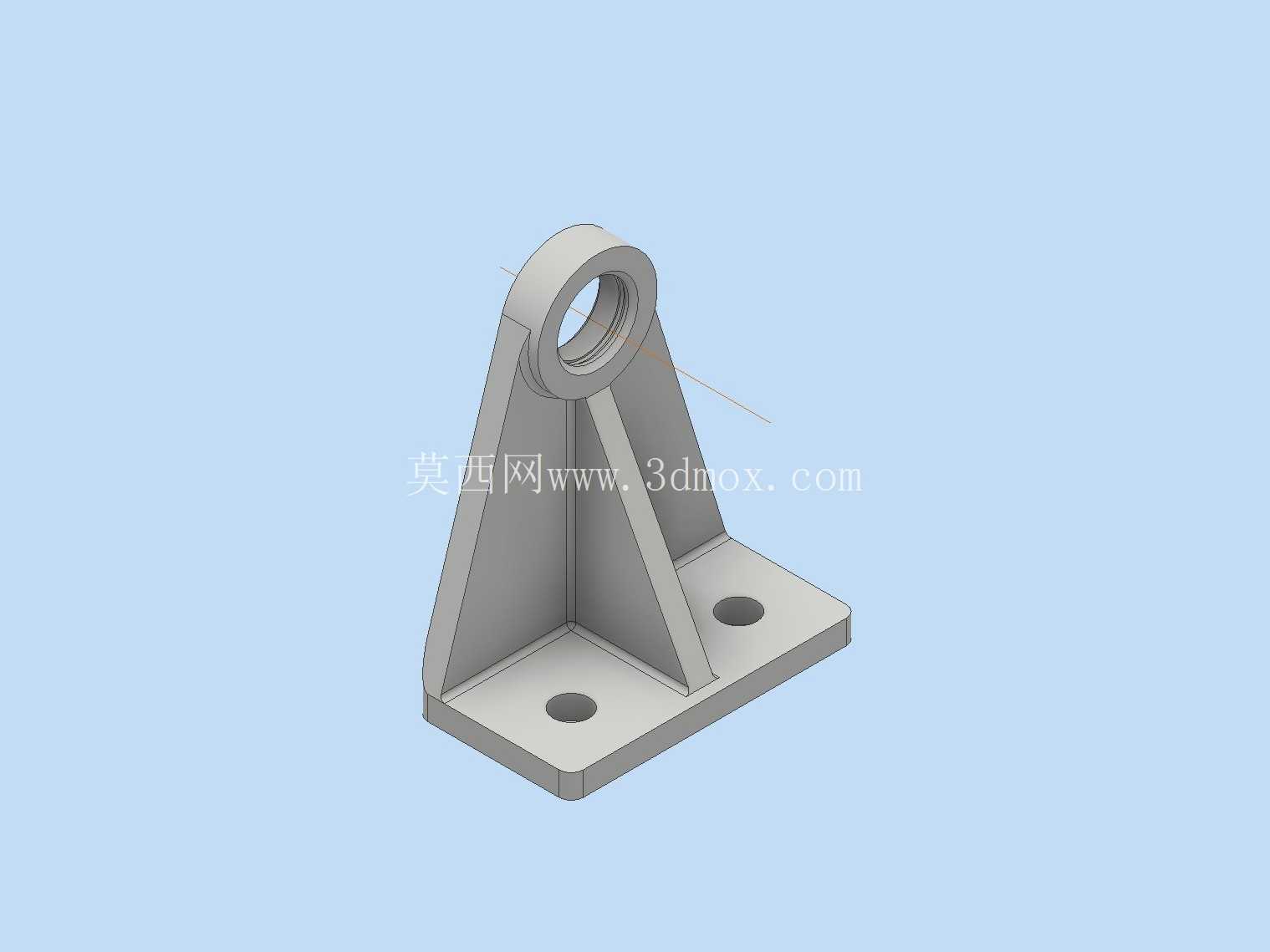

设计思路上，该简化模型没有做过多的工艺细节冗余，而是优先保证核心运动结构与受力结构的准确性：周向排布的水斗数量经过简化，既能够直观展示冲击式转轮的工作原理，又不会因为过多的斗叶特征导致模型冗余度过高，适合用于入门级的结构认知教学。支撑轴承座采用了三角形加强筋结构，这与实际工程中的轴承座设计逻辑一致，能够承受轮斗转动时产生的径向载荷，避免支座出现形变影响转轴同轴度。安装底板采用了层压木质纹理的外观还原，对应教学实验场景中常用的绝缘安装板材质，板中间开设的镂空区域对应实际安装时的转轴下沉空间，避免轮斗转动时与底板产生运动干涉。

从安装边界尺寸来看，整个组件的安装基准为底板上的四个固定孔，孔位分布呈矩形排布，支脚高度统一，保证安装后底板处于水平状态，轮斗的转动平面与底板平面垂直，转轴的轴线高度经过匹配设计，确保水流喷射方向正好对准水斗的分水刃位置，两侧轴承座的轴孔同轴度公差在建模时做了约束，避免出现转轴卡滞的问题。轮斗的外径尺寸与支座间距做了匹配，转动时斗叶边缘与支座之间预留了足够的安全间隙，不会出现运动剐蹭。整个模型的结构拆分逻辑清晰，轮斗、转轴、支座、底板均可单独拆分，方便在三维环境中做装配干涉检查、运动仿真演示，也可作为基础结构框架，进一步细化密封件、紧固件、喷管组件等配套结构，拓展为完整的冲击式水轮机原理模型。对于刚接触水力机械结构的设计人员来说，该模型能够直观展示冲击式转轮的核心工作逻辑，理解斗叶曲面造型对能量转换的影响，也可作为方案设计阶段的布局参考，快速搭建原理验证的三维布局框架。
