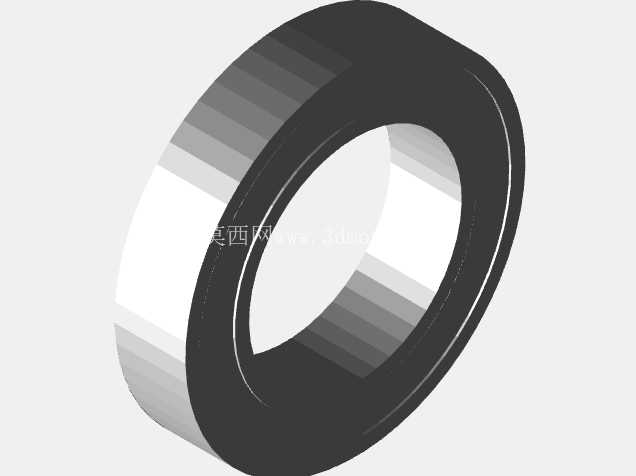

15x24x5规格薄壁深沟球轴承结构

在轻载紧凑型传动场景里，小尺寸薄壁深沟球轴承的应用覆盖了从消费电子传动模组、小型伺服输出端、精密仪器转轴到办公自动化设备走纸机构等诸多对安装空间有严格限制的工位。这类轴承的核心价值在于用极小的径向安装尺寸，提供稳定的低摩擦回转支撑，很多设计人员在布局紧凑传动链时，往往会优先选用这类窄截面轴承来压缩整体结构的轴向与径向占用空间。

从实际使用场景来看，15mm内径、24mm外径、5mm宽度的尺寸规格，刚好适配直径15mm的光轴安装需求，5mm的轴向厚度意味着它可以嵌入到厚度极薄的回转支撑位里，比如小型云台的转轴支撑、微型齿轮箱的中间轴定位、便携式电动工具的输出端限位，这类场景往往没有多余的空间布置标准厚度轴承，过厚的轴承会直接导致整体结构超出设计边界，甚至干涉周边其他传动零件的运动路径。

做这类轴承的三维结构设计时，首先要明确的是滚道的曲率匹配关系，深沟球轴承的内外圈滚道曲率半径略大于钢球直径，这个差值直接决定了轴承的径向游隙与轴向承载能力，不能为了建模省事直接把滚道做成和钢球完全贴合的圆弧，否则实际装配后会出现预紧力过大、回转阻力骤增的问题，甚至在运转初期就出现滚道点蚀。其次是保持架的结构设计，小尺寸薄壁轴承的保持架多采用浪形冲压结构，既要保证钢球在兜孔内有足够的活动间隙，又要限制钢球之间的直接接触摩擦，兜孔的间隙量需要控制在合理范围，间隙过大会导致钢球运转时产生额外的振动噪音，间隙过小则会出现卡滞，影响回转灵活性。

从安装边界来看，该轴承的外径24mm意味着安装座的孔位公差需要按照基轴制配合来选取，轻载回转场景下选用间隙配合可以方便装配维护，有一定冲击载荷的场景则需要选用过渡配合来避免外圈在安装座内出现蠕变磨损；内径15mm与轴的配合同样需要根据载荷特性调整，旋转内圈的工况下需要选用稍紧的过渡配合，防止内圈与轴之间出现相对滑动磨损轴颈。5mm的宽度尺寸要求轴上的定位台阶与安装座的挡肩高度不能超过轴承内圈与外圈的倒角尺寸，否则会出现轴承安装不到位、端面贴合不实的问题，很多新手设计时容易把挡肩做的过高，最终装配时轴承无法贴紧定位面，导致回转精度下降。

这类薄壁轴承的功能特性非常明确，它主要承受纯径向载荷，同时可以承受一定限度的双向轴向载荷，在转速不高的轻载场景下，甚至可以单独承受轴向力而不需要额外的推力轴承辅助定位，这也是它在紧凑结构中被广泛应用的原因之一。和同内径的标准厚度深沟球轴承相比，它的额定动载荷会因为滚动体数量与滚道接触面积的限制有所降低，所以选型时必须核算实际工况下的载荷与转速，不能直接替换同内径的标准轴承使用，否则会大幅缩短轴承的使用寿命。

建模过程中需要注意倒角与圆角的细节还原，轴承内外圈的端面倒角是装配时的导入结构，同时可以避免热处理时的应力集中，滚道与端面之间的过渡圆角则直接影响轴承的疲劳强度，不能为了建模方便直接做成直角结构。钢球的排布需要严格按照节圆直径均匀分布，保持架的冲压折弯结构也要还原实际的工艺特征，这些细节不仅是为了模型的视觉真实性，更重要的是在做整机装配干涉检查时，能够准确判断周边零件与轴承结构是否存在运动干涉，避免后续实际加工装配时出现零件碰撞的问题。

在很多小型自动化设备的非标设计里，这类小尺寸薄壁轴承经常被用来做悬臂转轴的支撑，因为轴向尺寸小，它可以在极窄的空间内完成双支点定位，不需要额外设计加长的轴伸来容纳轴承，大幅缩减了转轴部分的结构重量，这对于需要做往复摆动的轻量化机构来说，能够有效降低驱动件的负载，提升机构的响应速度。比如在小型分拣设备的摆臂转轴、检测设备的探针摆动机构里，这类轴承的应用非常普遍，它的低摩擦特性可以保证机构在频繁往复摆动时不会出现卡顿，稳定的回转精度也能保证执行端的定位重复精度满足设计要求。
