压铸模具配套机械结构练习组件

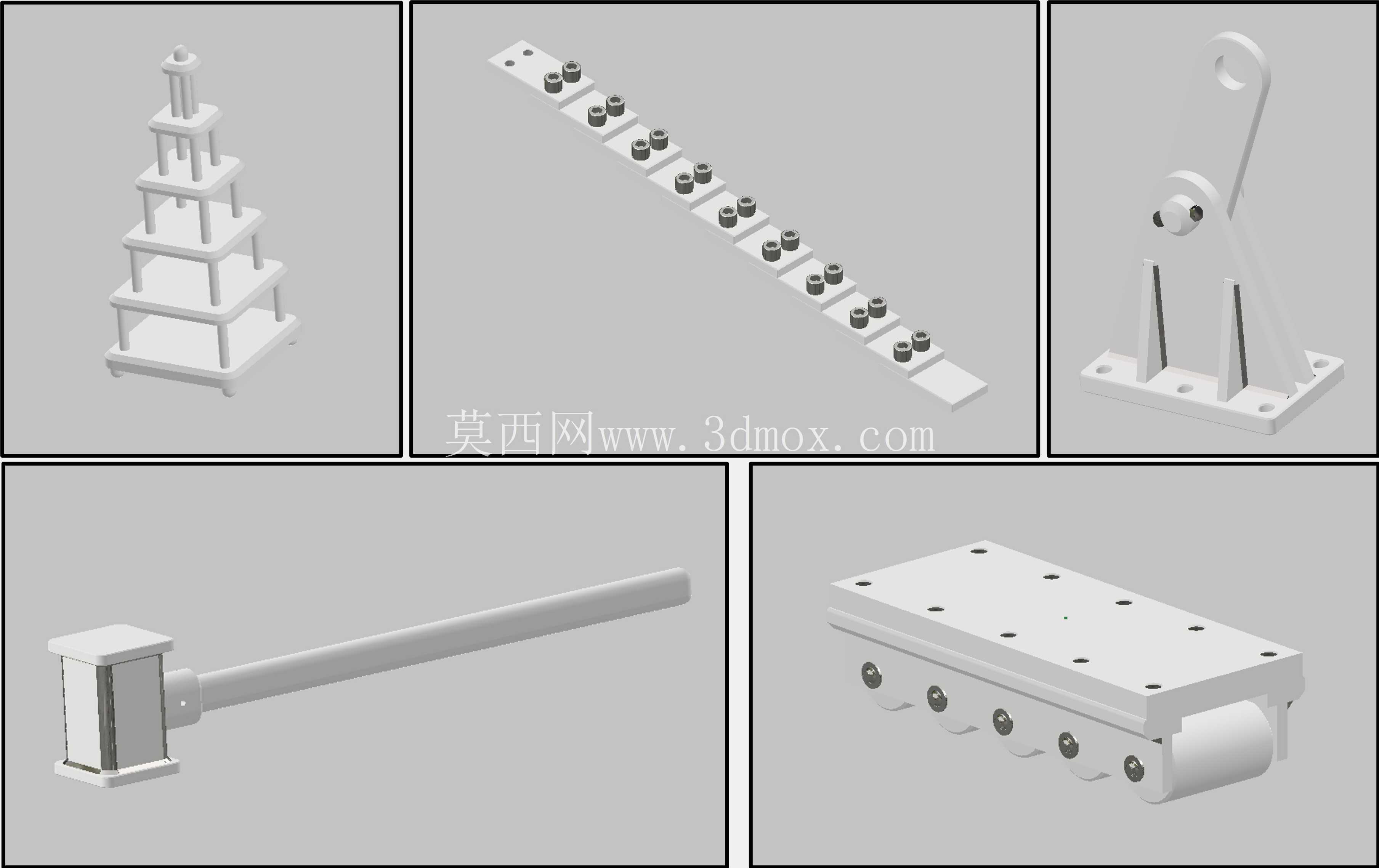

　　这套结构组件围绕压铸生产环节的辅助工装与配套机构展开设计，覆盖了压铸工序里不同工位的功能需求，从模架定位、料道输送到脱模辅助、机架支撑的相关结构都有涉及，可作为结构设计人员熟悉压铸周边设备构型的练习参照。先看其中的层叠式支撑构件，这类结构主要用于压铸机周边的物料暂存台架，每层承载板的间距经过适配，刚好容纳压铸成型后带余温的小型压铸件临时摆放，避免工件直接接触台面造成局部冷速不均影响铸件内部金相组织，支撑柱采用等距分布的设计，单根立柱的截面尺寸匹配常规M12螺栓的安装孔位，底部安装板预留的沉孔可以直接固定在型材机架上，安装边界控制在400mm见方的区域内，不需要额外加工转接板就能完成装配。

　　再看带多组定位凸台的长条形构件，这是压铸模具上的顶针板导向定位条，上面的每组凸台对应一根顶针的安装位置，凸台的高度差控制在0.02mm以内，保证顶针动作时不会出现卡滞，长条的两端预留了销钉孔，安装时先通过销钉完成初定位，再用螺栓锁紧，能将顶针板的往复运动直线度误差控制在允许范围内，避免顶出时拉伤铸件表面。带铰接结构的摆臂构件属于压铸模的开模联动机构，摆臂的铰接孔内预留了轴承安装位，工作时随动模的开模行程摆动，带动侧抽芯机构完成抽芯动作，摆臂的受力截面经过抗弯校核，在抽芯阻力达到1200N时不会出现塑性变形，底部的安装支座可以直接固定在动模模板的侧方，不需要额外改动模架的原有安装孔位。

　　长杆式执行构件属于压铸工序的料柄推送组件，杆身采用等截面设计，前端的推头刚好对准压射室的余料出口，开模后杆身向前推进，将料柄从压射冲头上推落，杆身的导向段长度匹配压射室旁的导向套尺寸，推进行程控制在150mm，不会干涉到周边的冷却管路排布。最后是带多组滚轮的滑动平台构件，这是压铸机出料端的工件滑移托板，平台上的安装孔可以固定接料盘，下方的滚轮嵌入导轨槽内，铸件落到接料盘后，平台沿导轨滑移将工件输送到下一工位，滚轮的安装间距经过匹配，满载20kg工件时平台不会出现卡滞，平台的整体宽度控制在200mm，适配多数中小型压铸机的出料口宽度。

　　整套组件的设计逻辑完全贴合压铸生产的实际工况，每个构件的安装尺寸都匹配现有通用压铸设备的接口参数，没有出现超出常规安装边界的结构，建模过程中对每个配合面的公差都做了对应设置，装配时不会出现干涉问题，能帮助设计人员快速掌握压铸周边机构的设计要点，理解不同功能构件在生产流程里的实际作用，避免出现脱离生产实际的构型设计。
