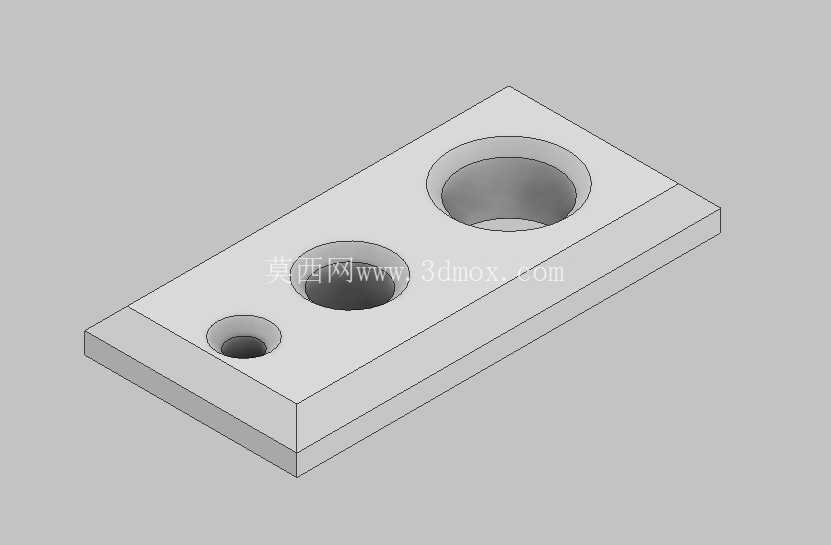

带阶梯沉孔的矩形安装定位垫板结构

　　在工业装配场景里，这类带阶梯沉孔的矩形垫板是很常见的基础连接零件，日常会出现在自动化线体的工位定位、小型工装夹具的基板固定、检测设备的载板安装等多个环节，核心作用是在两个对接构件之间形成稳定的支撑过渡，同时通过不同孔径的沉孔匹配不同规格的紧固件，避免连接螺栓突出安装面干涉其他运动部件。从结构设计逻辑来看，这块垫板采用了等厚矩形基体做基础，三个不同直径的同轴沉孔沿板件长度方向排布，最小的孔是螺纹过孔，用来穿M3或者M4规格的内六角螺栓，中间直径的沉孔深度刚好匹配螺栓头的高度，安装后螺栓头完全没入板件表面，不会在板面上形成凸起，最大的那个沉孔是定位销配合孔或者大规格紧固件的让位孔，孔口做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在装配的时候引导销件或者螺栓顺利导入，不会因为孔口锐边刮伤紧固件表面的防腐层。

　　板件的边缘做了0.2mm左右的倒角去毛刺处理，所有棱边都没有锐边，避免装配作业的时候划伤操作人员的手套或者皮肤，也不会在和其他构件贴合的时候因为边缘毛刺产生装配间隙，影响连接的贴合精度。从安装边界来看，这块垫板的长宽尺寸属于小型安装件范畴，厚度方向的尺寸刚好满足沉孔的深度需求，不会因为板厚不足导致沉孔钻穿，也不会因为板厚过大增加不必要的结构重量，三个孔的中心距是按照常用的安装孔位标准设计的，孔位公差控制在±0.02mm范围内，既可以满足普通紧固件连接的间隙配合需求，也能适配需要定位精度的销连接场景。实际使用的时候，这块垫板通常会贴装在铝型材框架的安装面、或者工装夹具的基准面上，通过三个孔位完成和上方构件的锁紧固定，因为沉孔的设计，安装完成后整个垫板的上表面是完全平整的，上方放置的工件或者其他功能组件可以完全贴合板面，不会因为螺栓头凸起产生放置倾斜，在一些需要平面度要求的检测工位，这种沉孔式垫板的平面度可以控制在0.05mm以内，完全满足普通工位的定位支撑需求。

　　设计这类零件的时候，首先要确认的是对接构件的安装孔位尺寸，根据所用紧固件的规格确定沉孔的直径和深度，比如用M5内六角螺栓的话，沉孔直径要做到9mm，深度要做到5.5mm，才能保证螺栓头完全沉入，其次要确认板件的受力情况，如果是承受侧向剪切力的场景，板厚要适当增加，同时大孔位置可以加装衬套来提升耐磨性能，如果只是普通的静态支撑场景，常规的6061铝合金或者Q235钢板材质就可以满足使用需求，表面做阳极氧化或者发黑处理就能提升防锈能力。

　　很多刚入行的结构设计人员在做这类垫板的时候，经常会忽略沉孔深度和板厚的匹配关系，要么沉孔太深钻穿了板件，要么沉孔太浅螺栓头突出板面，还有的会忘记给孔口和棱边做倒角处理，导致装配的时候出现干涉或者划伤问题，这块垫板的结构刚好把这些细节都考虑到了，三个孔的直径梯度清晰，排布位置避开了板件的应力集中区域，即使在频繁拆装的场景下，孔位周围也不会因为应力集中出现开裂问题。在自动化设备的送料工位，这类垫板经常用来作为传感器的安装基板，把光电传感器或者接近开关安装在大孔位置，两个小孔用来穿螺栓固定整个垫板，调整位置的时候只需要松开螺栓就可以沿着长度方向微调位置，沉孔的设计不会让螺栓头刮到旁边的送料轨道，使用起来非常方便。还有在小型工装的快速夹钳安装场景里，这种垫板可以垫在夹钳和安装基准面之间，补偿夹钳安装面的高度差，通过不同厚度的垫板组合来调整夹钳的压紧高度，不需要重新加工基准面，就能快速适配不同厚度工件的压紧需求，大幅降低工装改造成本。
