六轴关节式焊接工业机器人结构设计

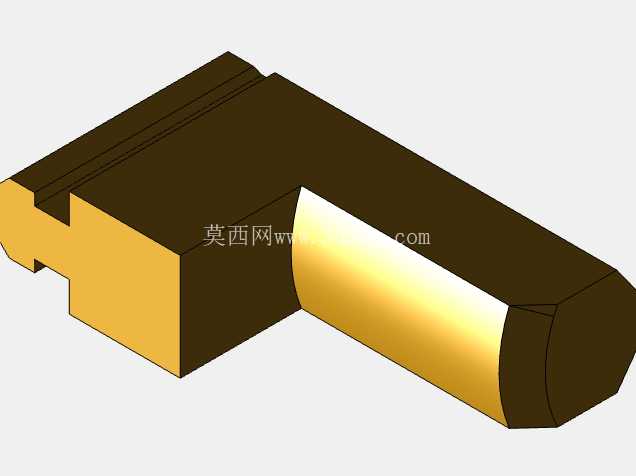

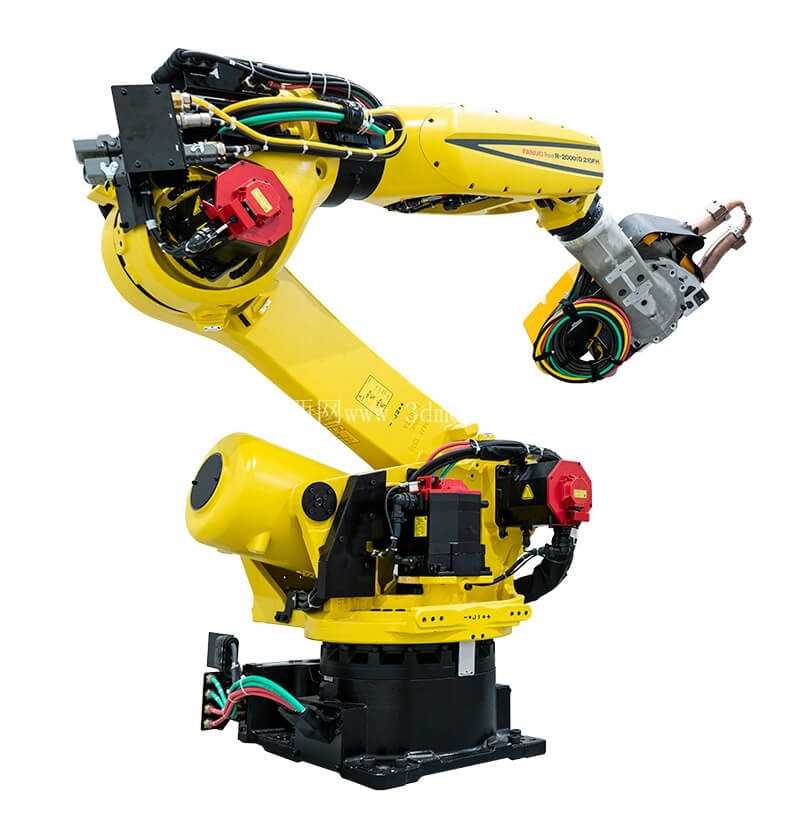

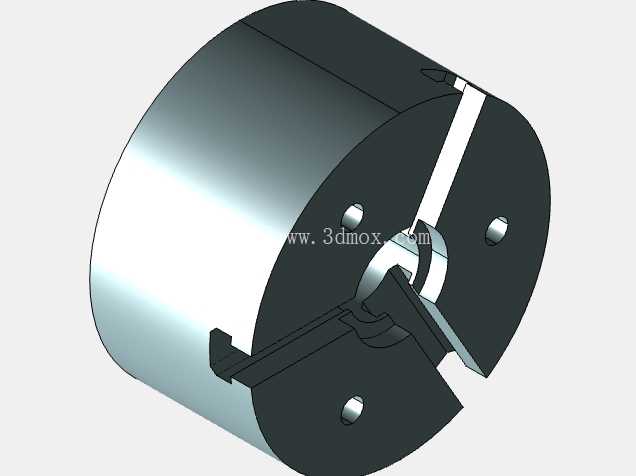

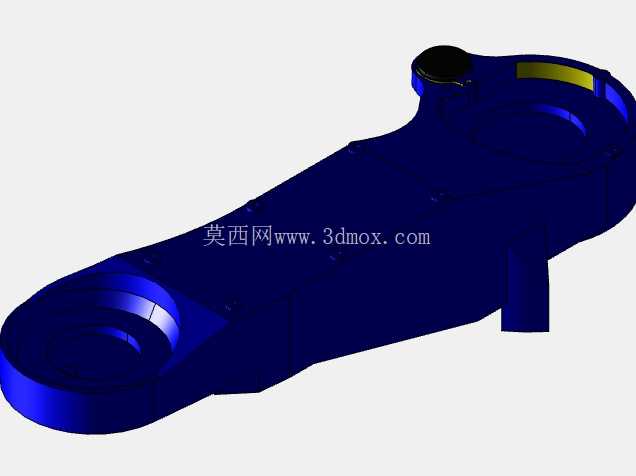

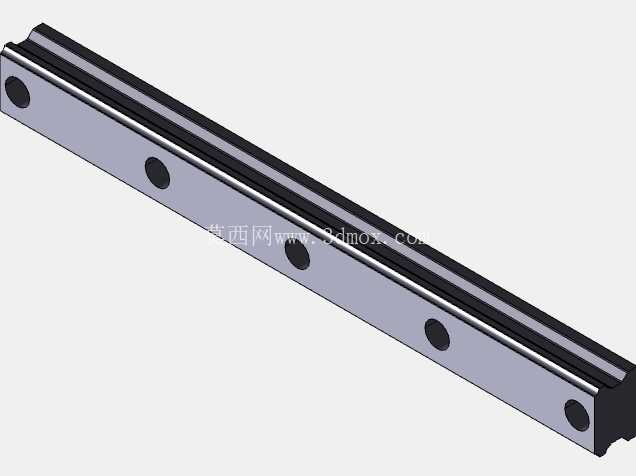

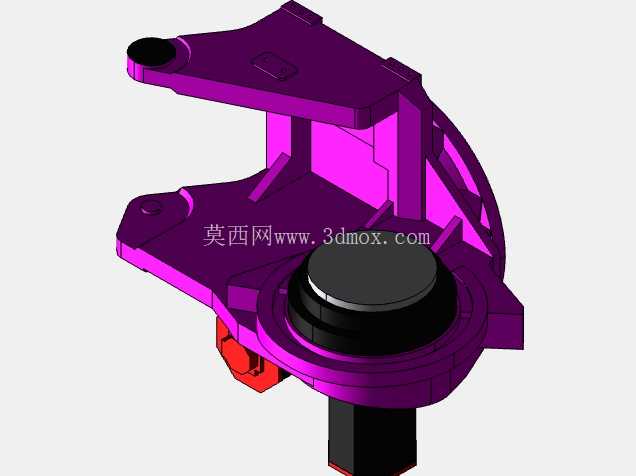

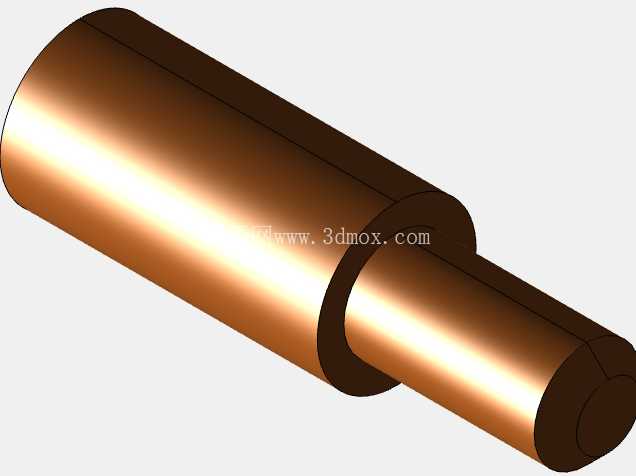

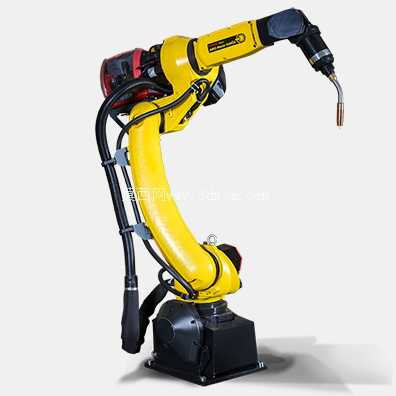

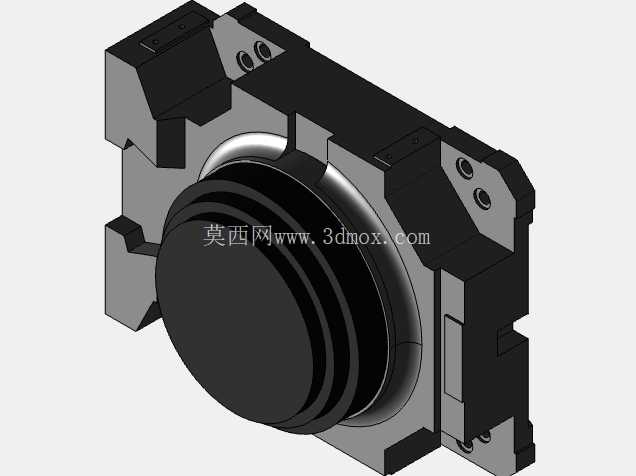

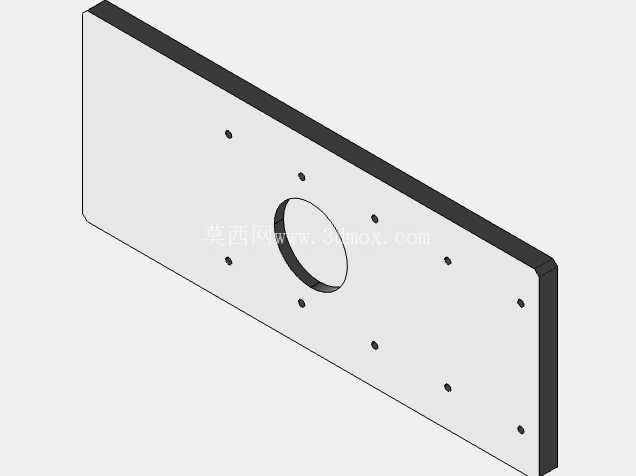

　　从结构设计逻辑来看，整机采用串联关节式布局，六个旋转轴的自由度分配完全覆盖焊接作业所需的空间姿态调整需求：底部基座承担整机承重与第一轴水平回转功能，安装接触面预留了标准螺栓固定孔位，可直接适配车间常见的钢制安装平台、行走地轨或者倒挂安装架，安装时需保证基座平面水平度误差控制在合理范围内，避免长期偏载造成关节轴承异常磨损。腰座连接大臂的第二关节承担大臂俯仰动作，大臂内部预留了焊枪送丝管、冷却水管、信号线缆的走线通道，所有线缆均采用内置式排布，避免作业过程中线缆与周边工装、工件发生剐蹭干涉，这也是量产焊接机器人普遍采用的走线方案，能大幅降低外围管线的维护频率。这款六轴关节型焊接机械臂，核心面向金属结构件的自动化弧焊作业场景，在汽车零部件焊接、工程机械结构件拼焊、五金制品批量焊接工位中，可替代人工完成长周期、高重复精度的焊接走枪动作，能稳定应对碳钢、不锈钢、铝合金等常见金属材质的熔化极气体保护焊、非熔化极氩弧焊作业需求，有效降低人工焊接过程中弧光、烟尘对作业人员的职业伤害，同时把焊缝成型一致性提升到人工操作难以企及的稳定水平。

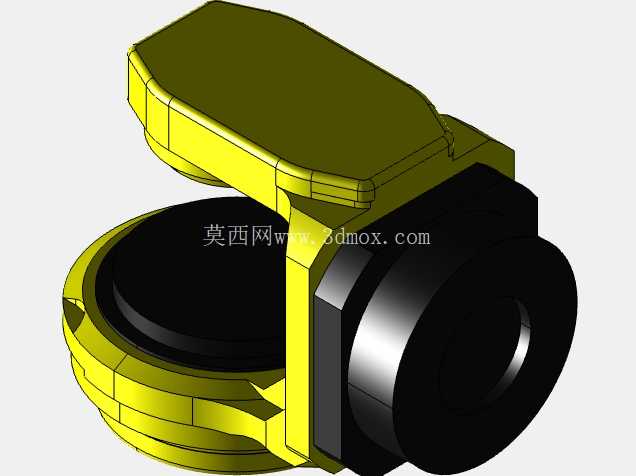

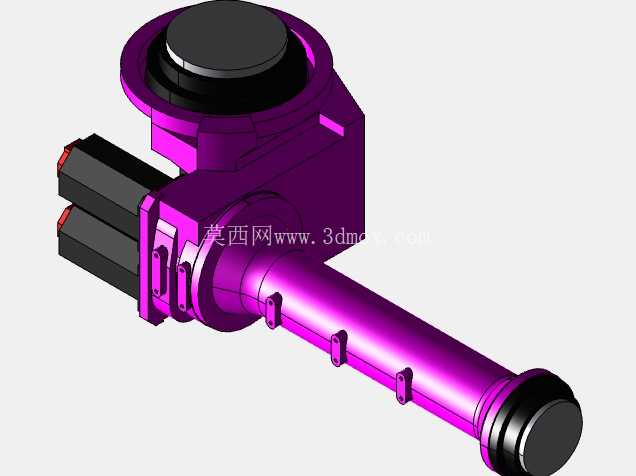

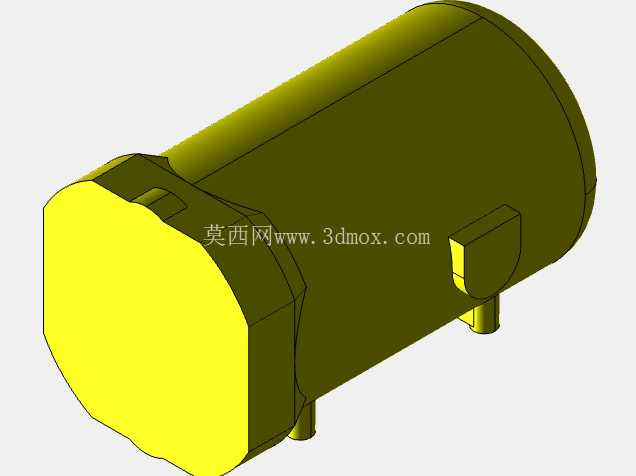

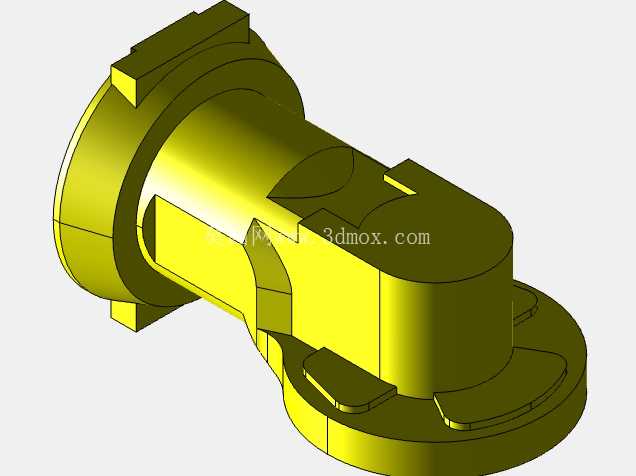

　　肘部关节连接小臂，负责小臂的俯仰动作，腕部三个正交旋转轴可实现焊枪末端的任意姿态调整，哪怕是结构件内侧的角焊缝、空间曲线焊缝，也能通过腕部姿态调整让焊枪始终保持最优的工作角度，保证焊缝熔深均匀。末端法兰预留了标准焊枪安装接口，可适配主流品牌的气保焊枪、氩弧焊枪，同时预留了送丝机固定位、防撞传感器安装位，当焊枪意外碰撞工件或者工装时，防撞传感器能快速触发停机信号，避免关节减速器因为刚性碰撞造成精度损失。整机的管线布局从基座内部一直贯通到腕部末端，所有活动关节处的线缆都预留了足够的弯曲余量，配合关节处的耐磨护套，能承受数百万次往复弯曲而不出现线缆破损。

　　从安装边界来看，这款机械臂的作业半径覆盖常规中小型结构件的焊接范围，安装时需要在基座周边预留足够的安全回转空间，避免大臂、小臂回转时与周边的焊接变位机、工装夹具发生碰撞；如果搭配单轴或者双轴焊接变位机使用，可进一步拓展可焊接工件的尺寸范围，实现复杂结构件的一次性装夹全位置焊接。在功能特性上，各关节均采用伺服电机配合高精度RV减速器或者谐波减速器传动，重复定位精度可满足常规焊接作业的走枪精度要求，走枪速度可根据焊接工艺参数灵活调整，从空行程快速移动到焊接时的低速稳定走枪都能实现平滑过渡，不会出现速度突变造成的焊缝成型缺陷。

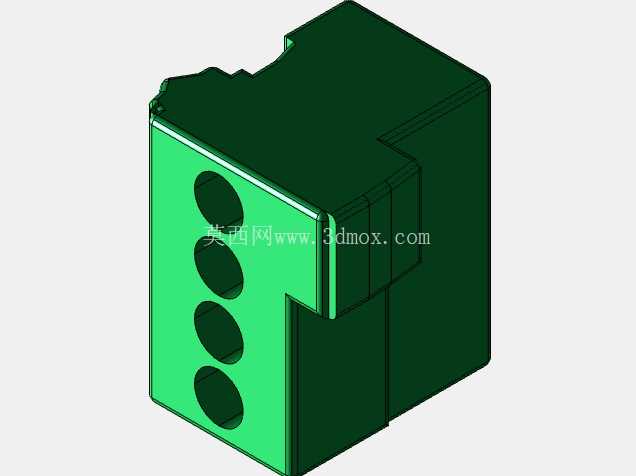

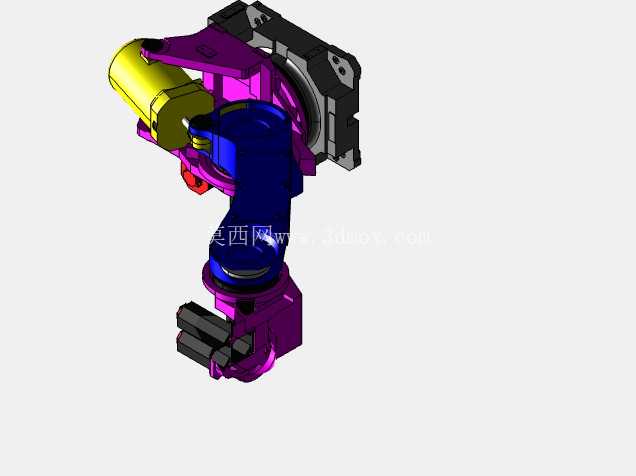

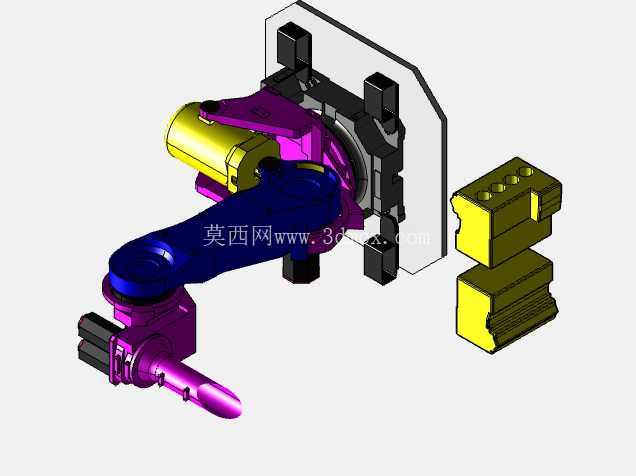

　　机械臂的平衡机构设计经过配重优化，大臂俯仰过程中驱动电机的负载波动被控制在合理区间，既降低了伺服电机的功率选型冗余，也提升了长期运行的稳定性。整机外壳采用冲压钢板配合密封胶条设计，能阻挡焊接过程中产生的飞溅烟尘进入关节内部，日常维护只需要按照周期对各关节减速器进行润滑保养即可，不需要频繁拆解外壳清理内部积尘。在实际工位布局中，这类焊接机械臂通常会搭配焊接电源、送丝机、清枪剪丝机构、焊接烟尘净化装置协同工作，机械臂的IO接口可直接与焊接电源实现信号交互，自动控制起弧、收弧、送丝速度、电流电压参数匹配，不需要额外加装复杂的中转控制模块。对于结构设计从业者来说，这款模型完整还原了焊接机器人的各关节连接结构、走线方式、安装接口细节，可作为焊接工作站布局设计、工装夹具适配设计的参考载体，也能帮助初学者理解串联关节工业机器人的自由度分配逻辑、各部件的功能定位，在做自动化焊接方案设计时，可直接参考其安装尺寸、作业范围来规划工位布局、安全围栏位置、工件上下料路径，避免出现设计阶段的空间干涉问题。
