液压机承载机架结构三维设计

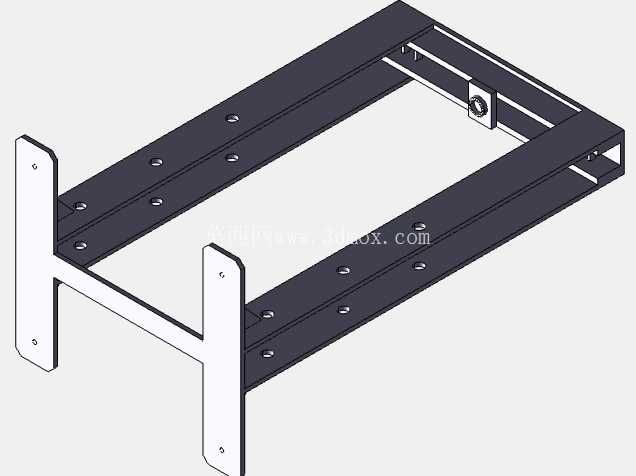

这套液压机机架结构，主要面向小型零部件压装、型材校形、五金件铆接这类车间常见的轻载压力加工场景，在中小批量机加工车间、五金制品生产线、工装维修工位都有很高的适配性，区别于大吨位四柱液压机的厚重结构，这套机架采用双侧立式安装板搭配横向承载梁的框架式布局，安装时可以直接通过立板上的预制孔固定在车间墙面或者专用立式安装立柱上，不需要额外制作厚重的设备底座，能大幅节省工位的地面占用空间，对于场地紧张的小型加工车间来说实用性很强。

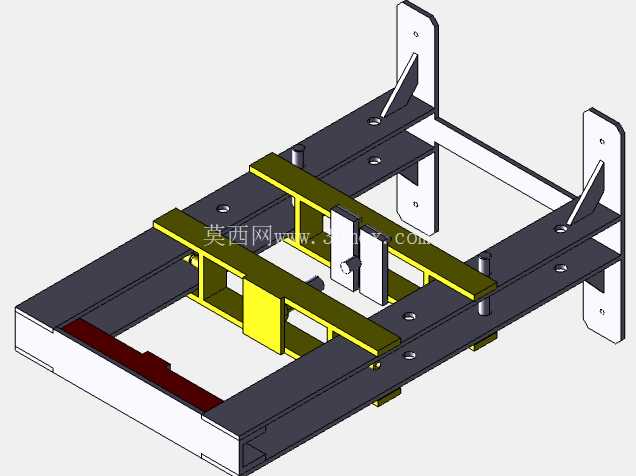

从功能特性来看，这套机架的核心承载路径做了明确的受力优化，底部的长条形承载底座采用槽型截面设计，既可以作为工件放置的基准平台，也能承接压装作业时的垂直反力，两侧的立式安装板通过多组螺栓与底座、顶部横梁连接，连接位置都做了加厚凸台处理，避免长期受交变载荷出现连接孔变形、螺栓松动的问题。中间的黄色横向滑移梁是这套结构的核心运动部件，梁上预留了液压油缸的安装位，可以根据压装需求匹配不同吨位的标准液压油缸，滑移梁通过两侧的导向块与立板上的导向面配合，压装作业时能保证油缸输出的压力始终垂直于工件基准面，避免出现偏载导致的工件压废、油缸密封件过早磨损的问题。

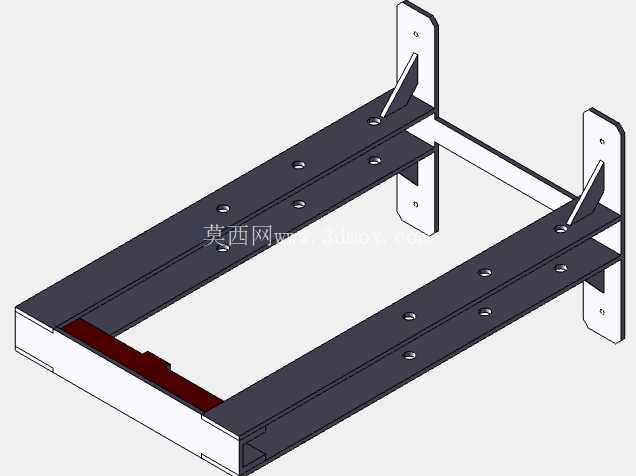

设计思路上，这套结构没有采用复杂的铸件一体成型方案，全部采用标准板材、型材通过螺栓拼接组装，所有零部件都可以通过常规的板材切割、铣削、钻孔工序加工完成，不需要开模铸造，生产制造成本低，后期维护更换易损件也很方便。在结构细节处理上，立板与横梁连接的位置都加设了三角形加强筋，筋板的厚度与立板厚度保持1:1.2的比例，既不会因为筋板过厚造成材料浪费，也能有效抵消压装时立板受到的侧向弯矩，避免长期使用后立板出现外张变形。滑移梁上的油缸安装孔做了沉台设计，安装油缸时可以直接对油缸法兰做定位，不需要额外调整同轴度，现场安装效率能提升不少。

从安装边界尺寸来看，这套机架的整体宽度控制在1.2米以内，垂直安装高度不超过1.5米，底座的承载面宽度为300毫米，可以满足最大宽度280毫米以内的工件压装需求，立板上的安装孔采用上下两排对称布局，安装时可以根据工位的实际高度需求调整机架的固定位置，适配不同身高操作人员的作业高度。底座上预留了T型槽安装位，可以快速更换不同的工件定位夹具，不管是小型轴承的压装、钣金件的压铆，还是薄型材的校直作业，都能通过更换夹具快速切换作业功能，不需要对机架主体做任何改动。

在实际使用场景中，这类侧装式液压机机架很适合布置在生产线的旁侧工位，用来完成装配过程中的压装工序，相比台式液压机，它的底座下方没有多余的支撑结构，操作人员可以站在机架正前方作业，工件取放的空间更大，处理长度较长的型材类工件时，不会被机架的支撑腿干涉。结构上所有的连接螺栓都采用标准内六角圆柱头螺栓，日常维护时只需要用常规内六角扳手就可以完成紧固件的预紧检查，不需要特殊工具。导向面的位置预留了润滑脂注油孔，定期加注润滑脂就可以保证滑移梁的运动顺畅，减少导向面的磨损，延长整套结构的使用寿命。另外，这套机架的表面处理采用喷塑工艺，相比普通喷漆更耐车间内的切削液、润滑油腐蚀，长期使用也不会出现表层脱落生锈的问题，适合车间复杂的作业环境。
