便携手动液压钣金折弯作业工装

　　在户外管线架设、小型钣金维修、工地现场零星构件加工这类场景里，往往不具备接入工业电力的条件，也没法调用车间内的大型数控折弯设备，这类零散的小批量钣金折弯作业，一直是现场施工的痛点——要么靠手工敲砸精度差、折边直线度无法保证，要么把构件运回车间加工往返耗时、拖慢施工进度，这款手动液压折弯工装就是针对这类无电场景的钣金加工作业设计的。从结构布局来看，整机采用落地式框架结构，底部为四条支腿构成的支撑底座，支腿采用箱型截面设计，在压制作业时可以分散液压缸输出的垂直载荷，避免作业过程中机架出现侧倾或者晃动，支腿的高度预留了足够的操作空间，作业人员可以站在设备正面操作液压压杆，不需要弯腰或者垫高，长时间作业也能降低操作疲劳。

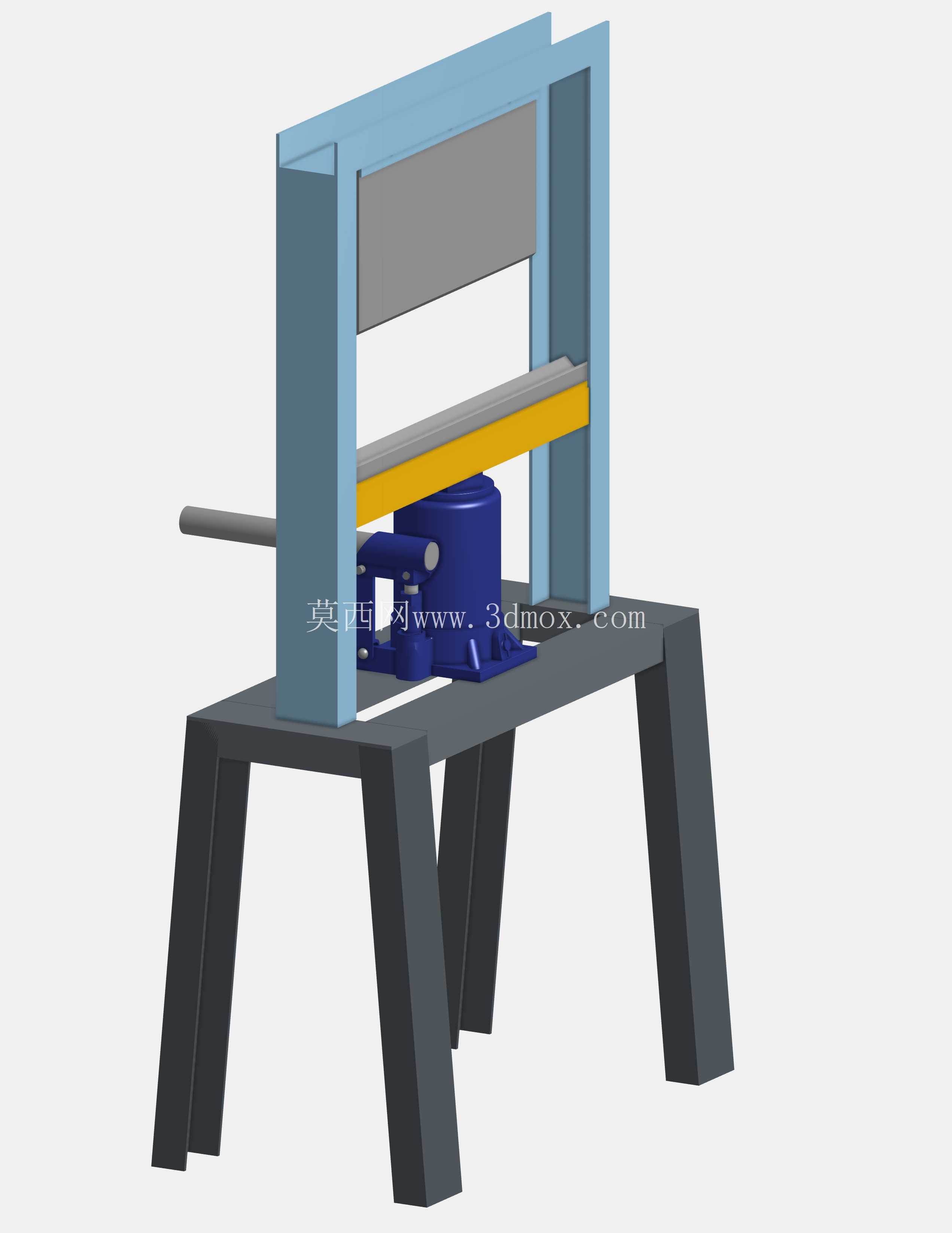

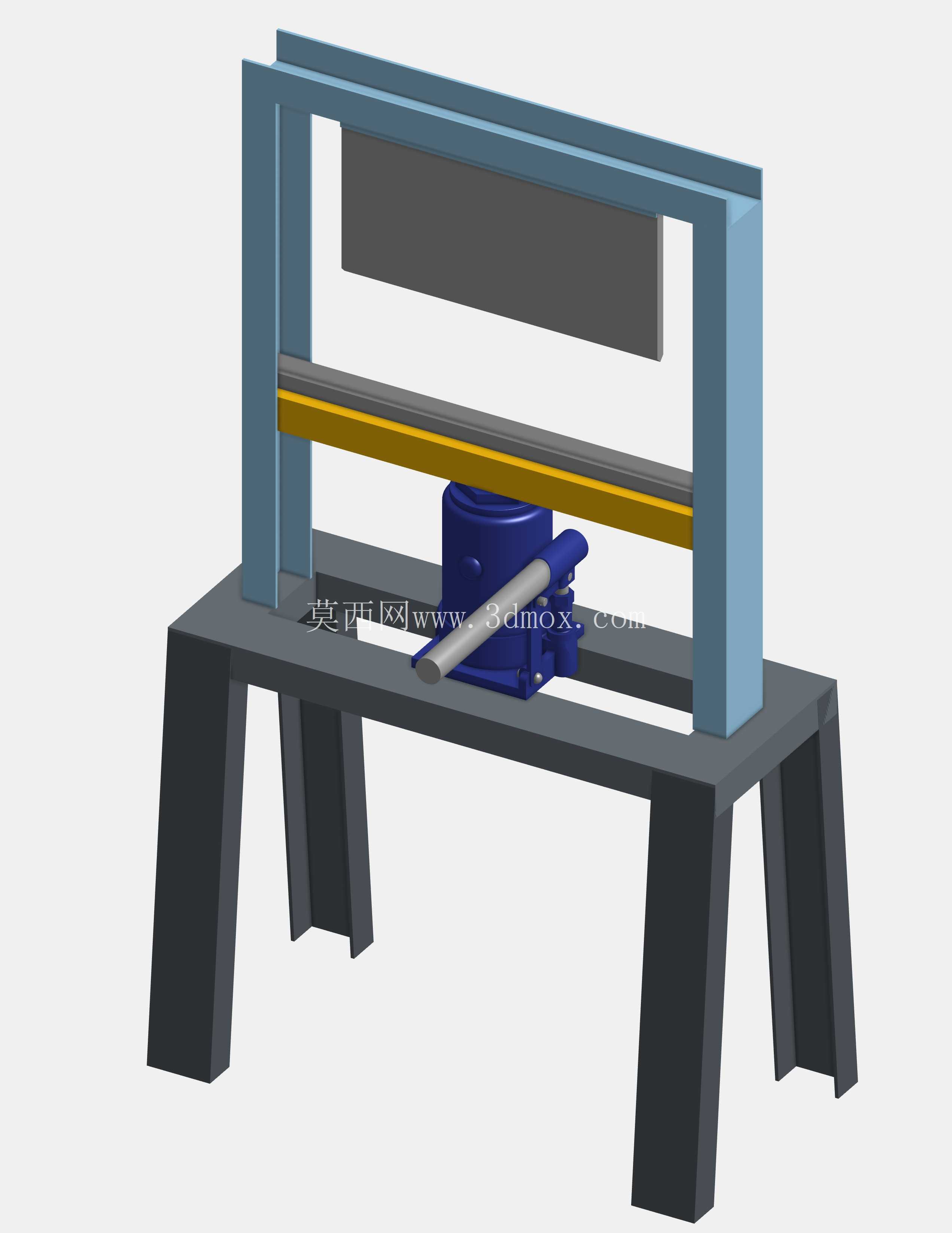

　　上部的龙门式框架是主要的受力结构，两侧的立柱采用厚壁矩形钢焊接成型，上横梁和下工作台之间预留了足够的开口高度，可以适配不同厚度、不同折弯高度的钣金零件，压头部分采用整根长条形平直压梁，和下工作台的折弯槽配合，保证折弯过程中整条折边的受力均匀，不会出现局部角度偏差或者压痕深浅不一的问题。动力核心采用手动液压缸作为压力输出单元，常规配置的液压缸输出压力在10吨到20吨区间，足够应对厚度3mm以内的普通碳钢板、2mm以内的不锈钢板以及常见的铝、铜等有色金属板材的折弯需求，液压缸的压杆操作端延伸到设备正面外侧，作业人员只需要反复扳动压杆就可以驱动压头下行，液压缸自带的泄压阀可以在折弯完成后控制压头缓慢回程，操作门槛低，不需要专业的设备操作资质，普通施工人员经过简单讲解就可以上手使用。

　　设计过程中重点考虑了现场作业的移动需求，整机没有多余的外接管线，所有部件都集成在机架上，不需要额外安装调试，运抵作业现场后就可以直接投入使用，整体重量控制在两人可以抬动的范围内，短距离转场不需要借助吊装设备，适合在工地不同作业面之间流转使用。在折弯精度控制上，压梁和工作台的配合面经过铣削加工保证平面度，作业时可以根据需要的折弯角度调整液压缸的下行行程，配合简易的角度靠规，就可以实现批量零件的角度一致性控制，折边的直线度可以控制在每米0.5mm以内，能够满足通风管道、小型设备外壳、支架类零件的加工精度要求，不需要后续再进行敲砸校正。安装边界上，设备不需要做专门的地基固定，只需要放置在平整的硬化地面上就可以作业，支腿底部可以加装防滑橡胶垫，避免压制作业时设备出现滑移，整机的占地面积不到2平方米，在狭小的临时加工棚甚至露天场地都可以摆放使用。和车间内的大型折弯设备相比，这款工装虽然加工幅面和压力上限有限，但胜在无需电力、移动灵活、操作简单，刚好填补了现场零星钣金加工的设备空白，在市政施工、户外设备安装、小型维修作坊等场景下，能够大幅提升钣金加工的效率，减少构件往返运输的成本，同时相比纯手工折弯的方式，能够稳定保证折弯零件的成型质量，降低后续装配的难度。

　　在结构细节设计上，压梁和液压缸的连接部位采用了浮动连接结构，即使压头下行过程中出现轻微的偏载，也可以通过浮动接头自动调整压梁的水平度，避免局部压力过大造成板材压伤或者机架变形，工作台面预留了标准的T型槽位，可以根据加工需求更换不同槽宽的折弯下模，适配不同折弯半径的加工需求，也可以加装简易的定位挡块，实现不同尺寸零件的快速定位，减少每次划线找正的时间。日常维护也非常简便，只需要定期给液压缸加注液压油，检查机架焊接部位有没有出现裂纹，转动部位加注润滑脂就可以长期使用，没有复杂的电控或者传动部件，故障率极低，适合在野外恶劣的作业环境下长期使用，不会因为粉尘、潮湿等环境因素出现设备故障。
