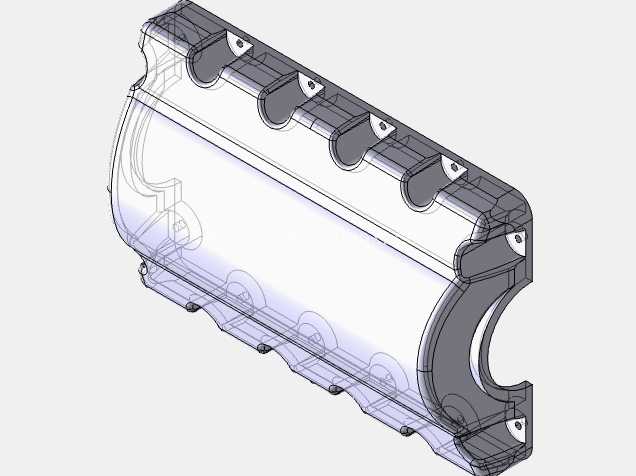

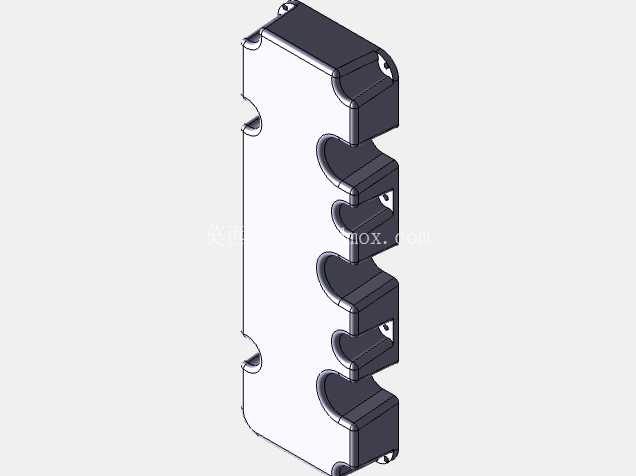

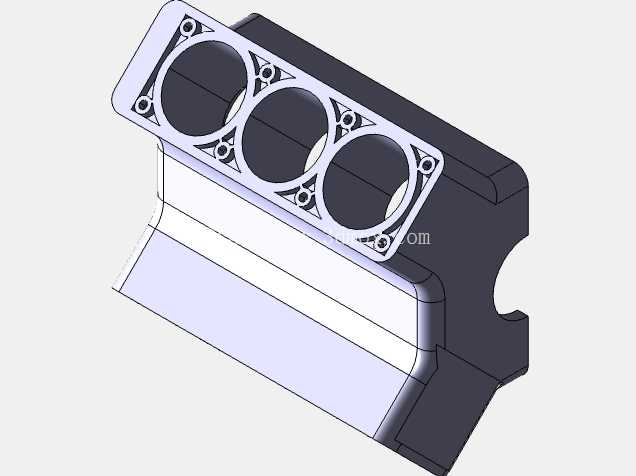

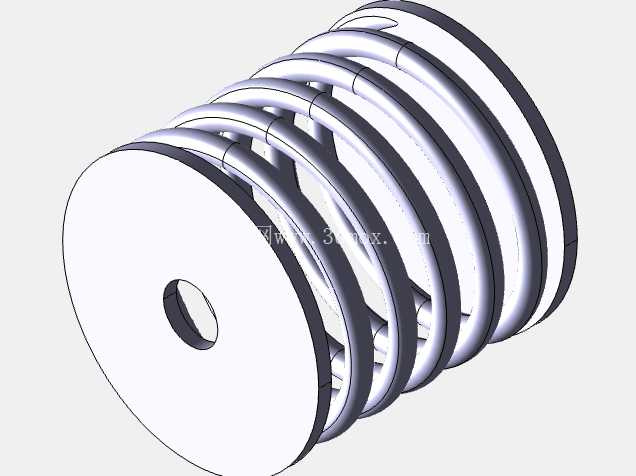

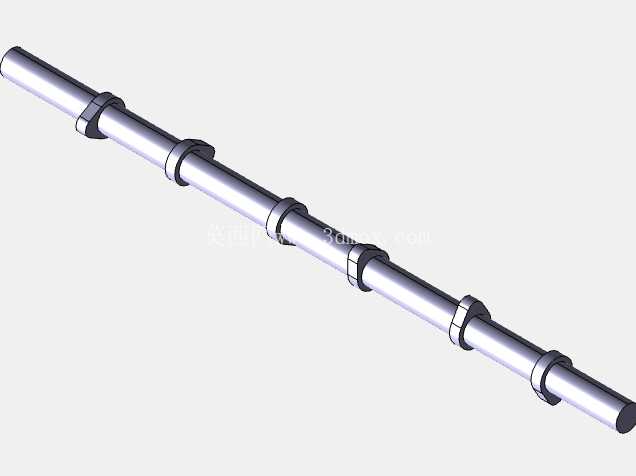

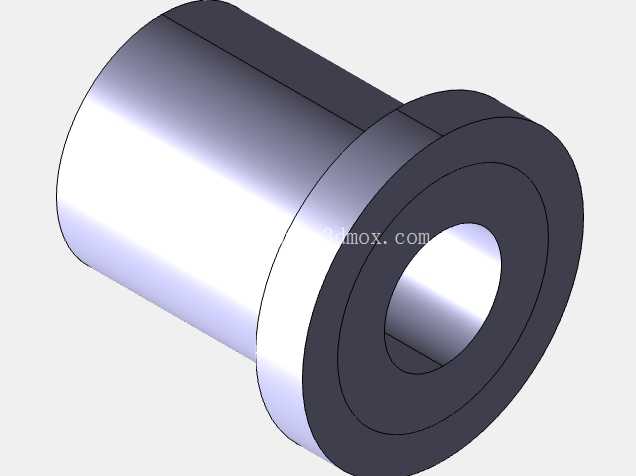

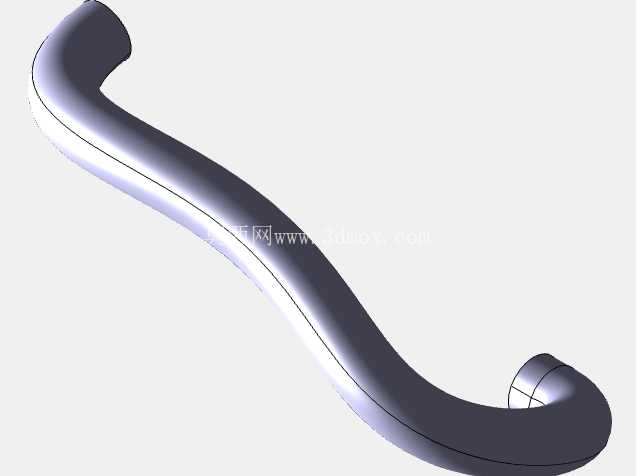

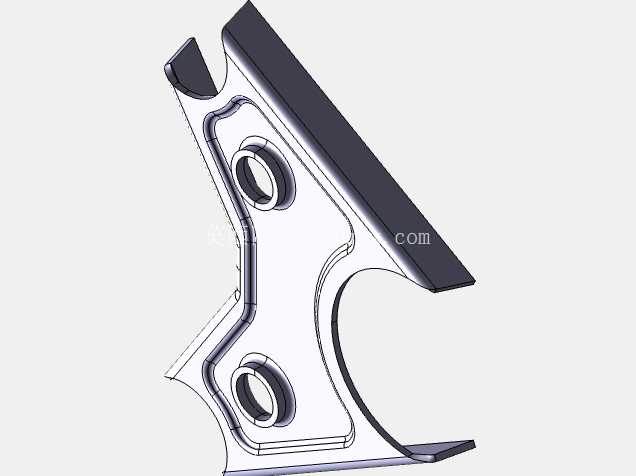

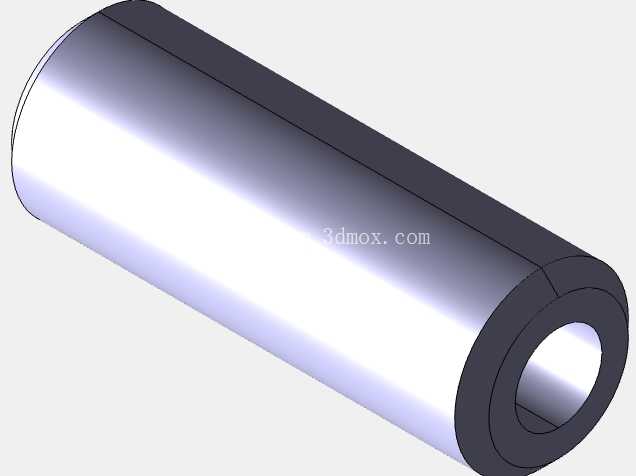

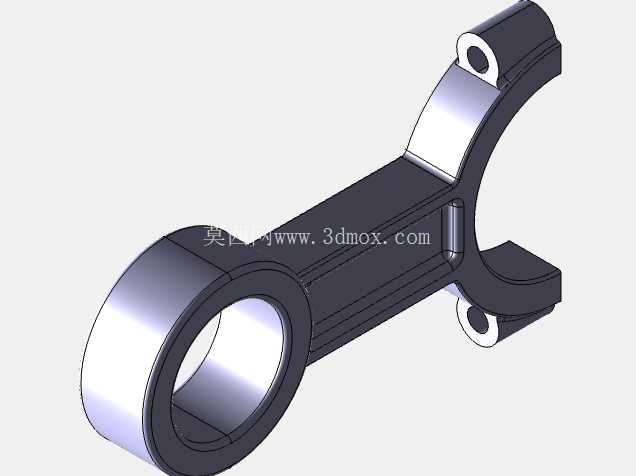

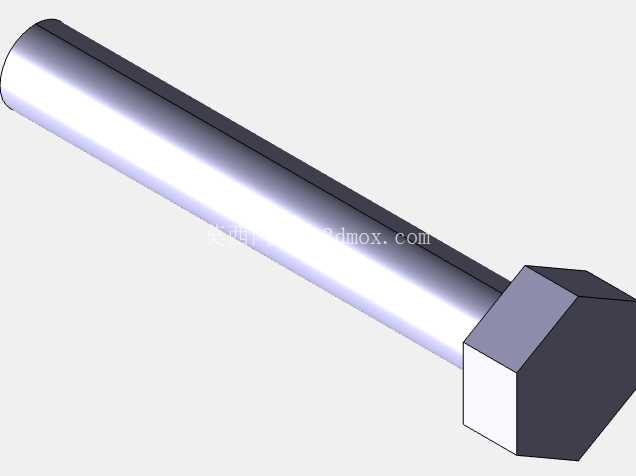

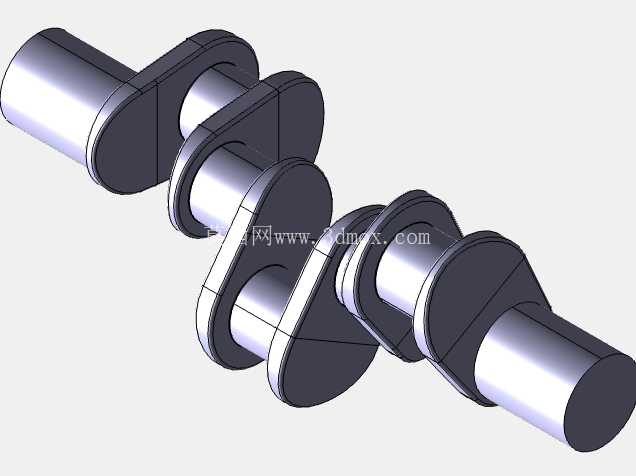

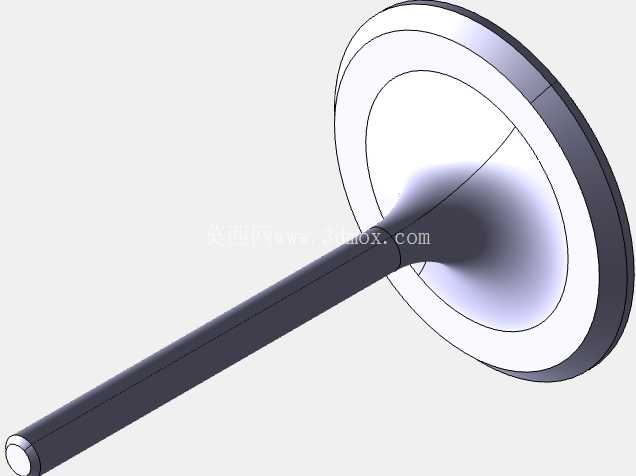

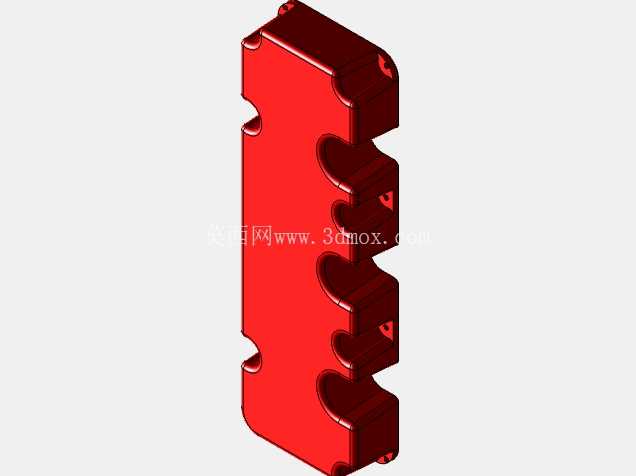

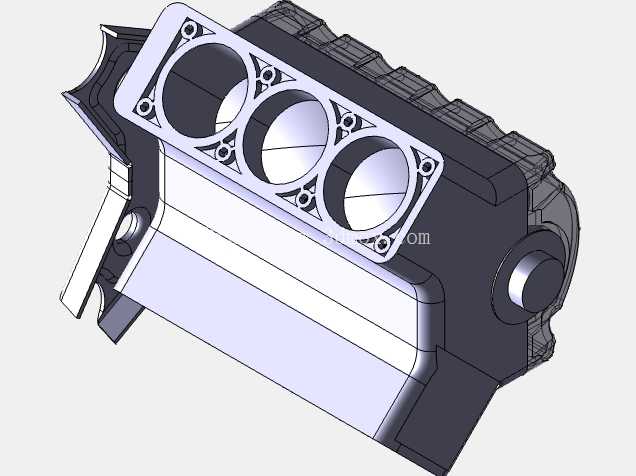

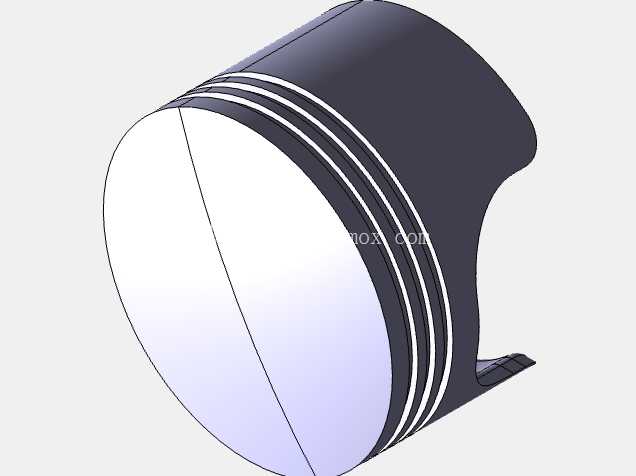

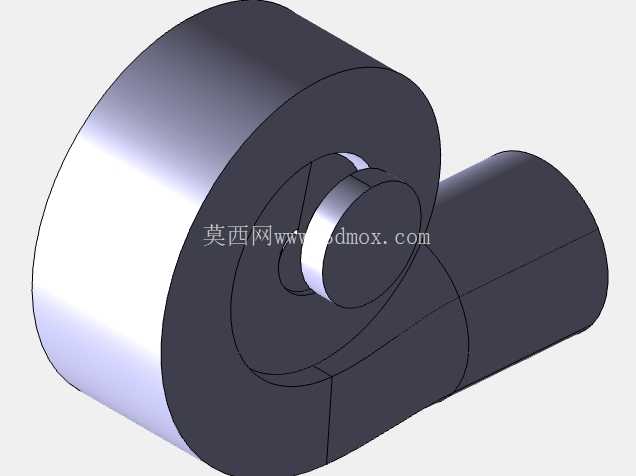

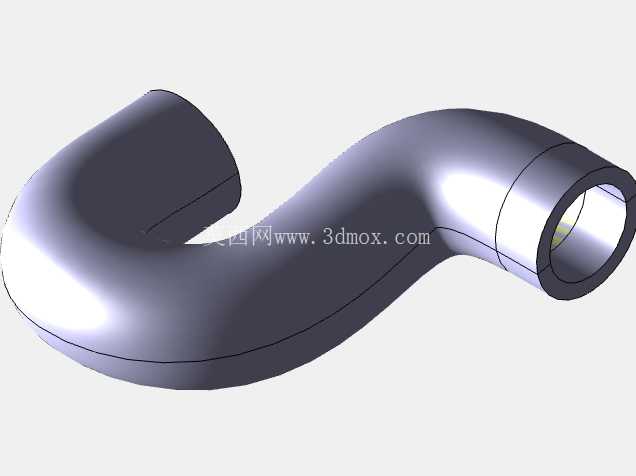

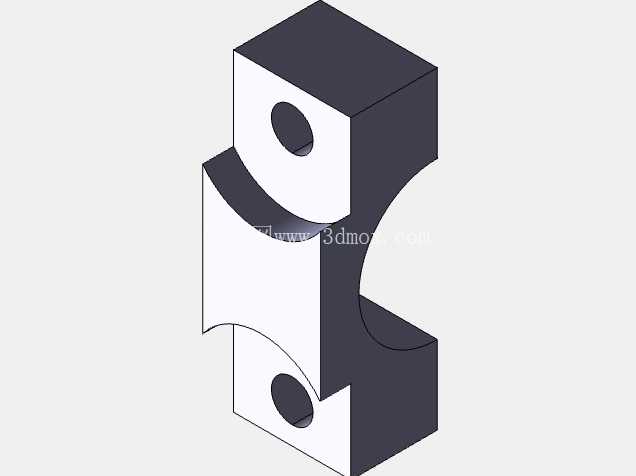

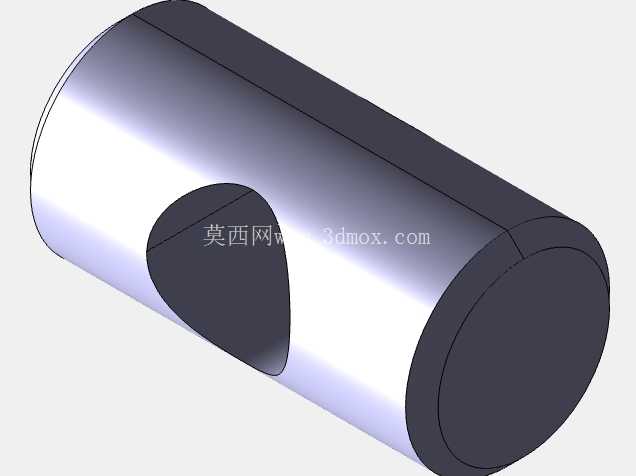

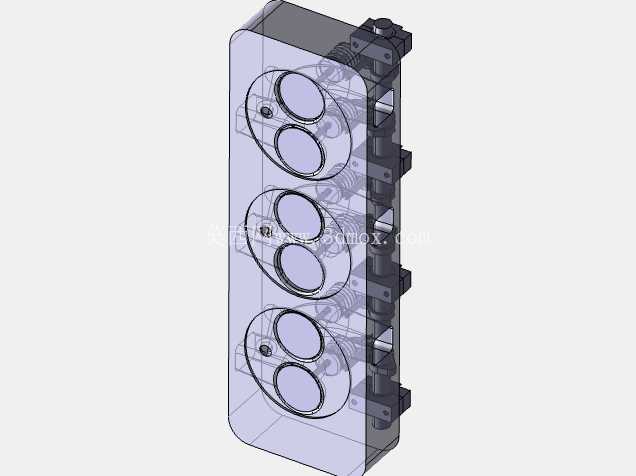

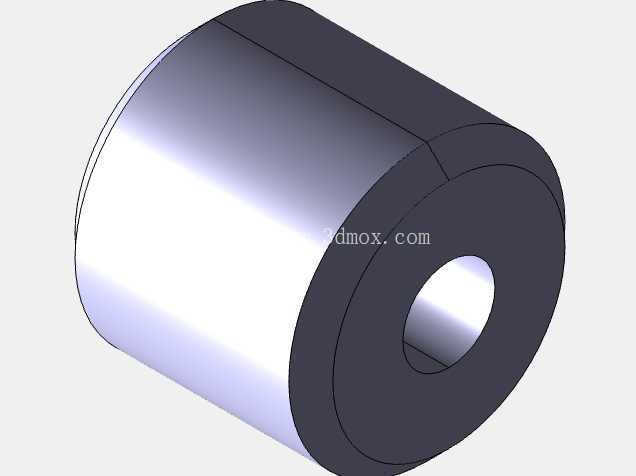

V6引擎锥形散热导流构件结构设计

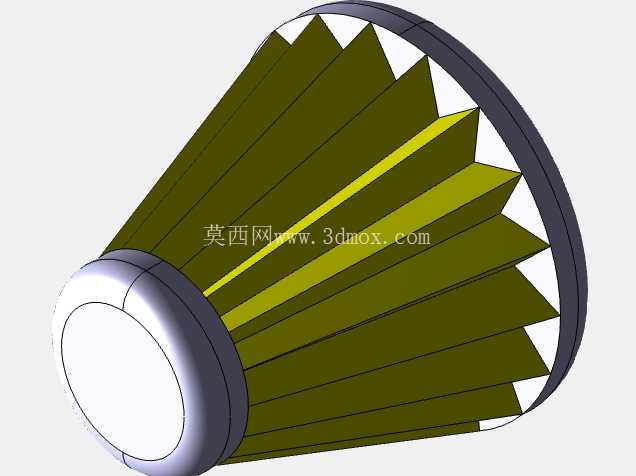

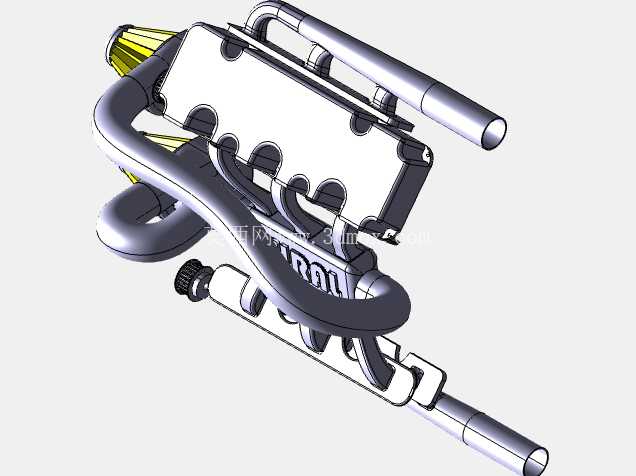

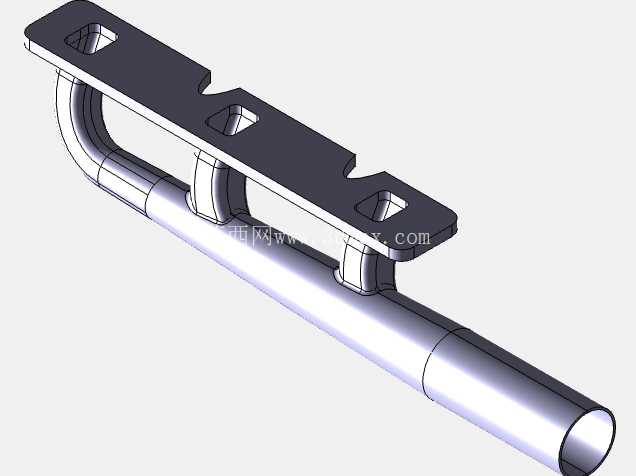

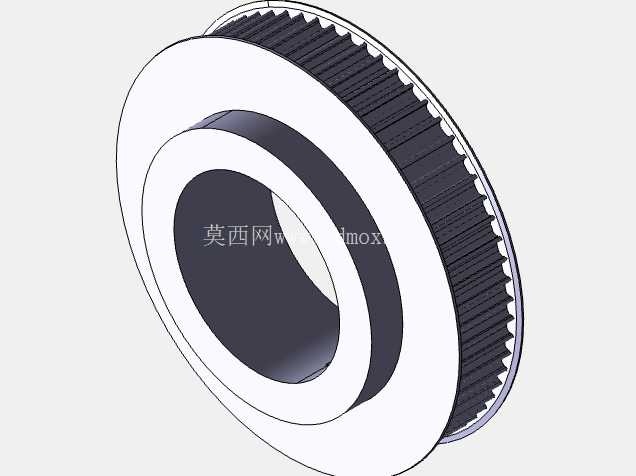

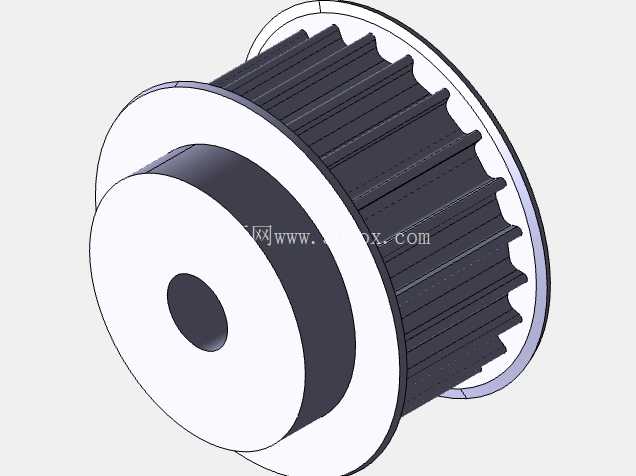

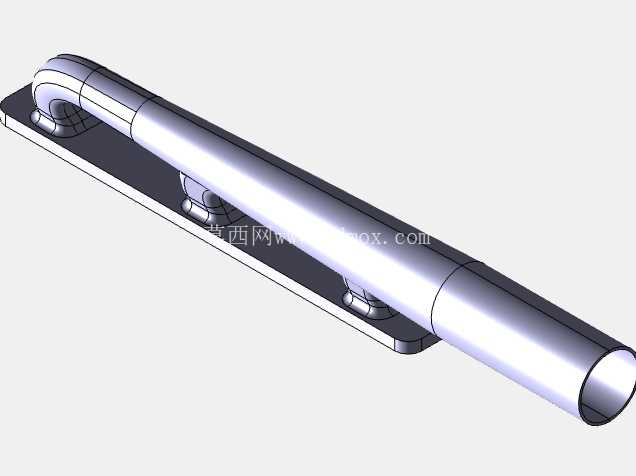

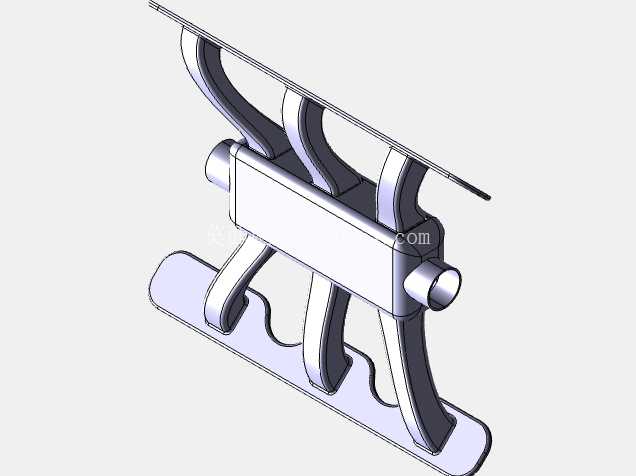

在车用V6动力单元的舱内布局设计中，这类锥形带径向折边的构件，主要承担引擎进气端的气流整流与局部散热导流功能，多数布置在进气歧管与空滤总成的衔接段，或是涡轮增压器的进气侧导风位置，直接影响进气紊流度控制与周边热管理效率。从结构形态来看，构件整体采用截顶圆锥构型，小端为封闭平面端盖结构，大端设置环形安装翻边，锥面沿周向均匀分布多道轴向折棱，每道折棱沿锥面母线方向延伸，相邻折棱之间形成内凹的导流槽道，这种结构并非单纯的造型设计，而是经过流场仿真验证的功能构型：当进气气流从大端进入构件内部时，周向折棱会打散大尺度进气涡团，将紊流梳理为沿锥面轴向的层流状态，降低进气阻力的同时，减少气流脉动带来的进气歧管压力波动，保证各气缸进气量的均匀性，这对V6引擎的空燃比控制、燃烧稳定性提升有直接作用。

设计过程中首先要匹配引擎的安装边界，小端封闭端的直径需要对接进气温度传感器或进气压力检测部件的安装座，端盖平面预留的安装孔位要保证传感器探头伸入流道的深度符合检测要求，避免探头过于贴近壁面导致检测数据失真；大端的环形翻边厚度根据舱内振动工况设定，翻边上的安装孔采用等距圆周排布，孔位公差控制在±0.1mm范围内，保证与相邻管路法兰对接时的同轴度，避免安装后出现密封面错位导致的漏气问题。锥面的折棱角度经过多轮迭代，折棱凸起高度从大端到小端随锥面直径收窄线性递减，既保证导流效果，又避免折棱过高导致流道有效通流面积减小，折棱的圆角处理采用R2的过渡圆弧，避免锐角结构在长期气流冲蚀下出现应力集中，同时减少气流在折棱位置产生的附加风噪。

从实际装车应用场景来看，这类构件多数采用耐高温改性工程塑料一体注塑成型，或是采用铝合金冲压焊接工艺制作，材质选择需要匹配引擎舱内的工作温度范围，靠近涡轮侧的导流构件需要耐受120℃以上的持续工作温度，同时要耐受机油蒸汽、进气杂质的长期腐蚀。构件的安装位置需要避开引擎的悬置振动节点，翻边位置的密封垫采用耐油橡胶材质，压缩量控制在30%左右，既保证密封性能，又避免螺栓预紧力过大导致翻边变形。在建模过程中，锥面的拔模角度根据成型工艺设定，注塑件的拔模角度不小于1.5°，冲压件的锥面折棱需要预留回弹补偿量，保证成型后尺寸符合设计要求。周向折棱的数量根据引擎排量匹配，3.0L排量级别的V6引擎通常采用12道折棱的构型，折棱的分布均匀度直接影响进气整流效果，建模时需要采用圆周阵列特征，保证每道折棱的截面尺寸、角度完全一致，避免因加工误差导致流道不对称，引发进气偏流问题。

构件的轴向长度需要根据引擎舱的布置空间确定，在保证导流段长度满足整流要求的前提下，尽可能缩短轴向尺寸，减少对舱内其他部件的空间占用，小端的封闭端盖与锥面采用圆角过渡，过渡圆角不小于R5，降低气流在端盖位置的流动阻力，同时提升构件的整体结构刚度，避免引擎运行过程中构件受进气脉动影响产生共振异响。在结构强度校核环节，需要对构件施加1.5倍的最大工作压力载荷，同时叠加引擎运行时的振动加速度载荷，验证折棱根部、翻边安装孔位置的应力水平，保证安全系数不低于2.5，避免长期运行出现疲劳开裂。这类构件的设计看似简单，实则直接关联动力单元的进气效率与运行稳定性，每一处结构参数的设定都需要结合流场分析、振动测试、安装边界约束综合确定，三维建模过程中需要同步考虑成型工艺、装配公差、后期维护的便利性，比如翻边位置的螺栓安装位需要预留足够的扳手操作空间，小端的传感器安装座要设计快拆结构，方便后期检修更换传感器。
