直列四缸内燃机曲柄活塞运动演示结构

这套直列四缸动力结构的三维数模，完整还原了往复式内燃机核心运动副的配合关系，可直接用于动力总成原理教学、初期方案布局验证以及运动干涉校核工作。从实际应用场景来看，这类结构是民用乘用车、小型工程机械、农用动力设备最常用的动力核心构型，相比三缸结构拥有更好的运转平顺性，相比六缸结构又能兼顾紧凑的体积与更低的制造成本，覆盖1.0L到2.5L排量区间的绝大多数燃油动力设备需求。

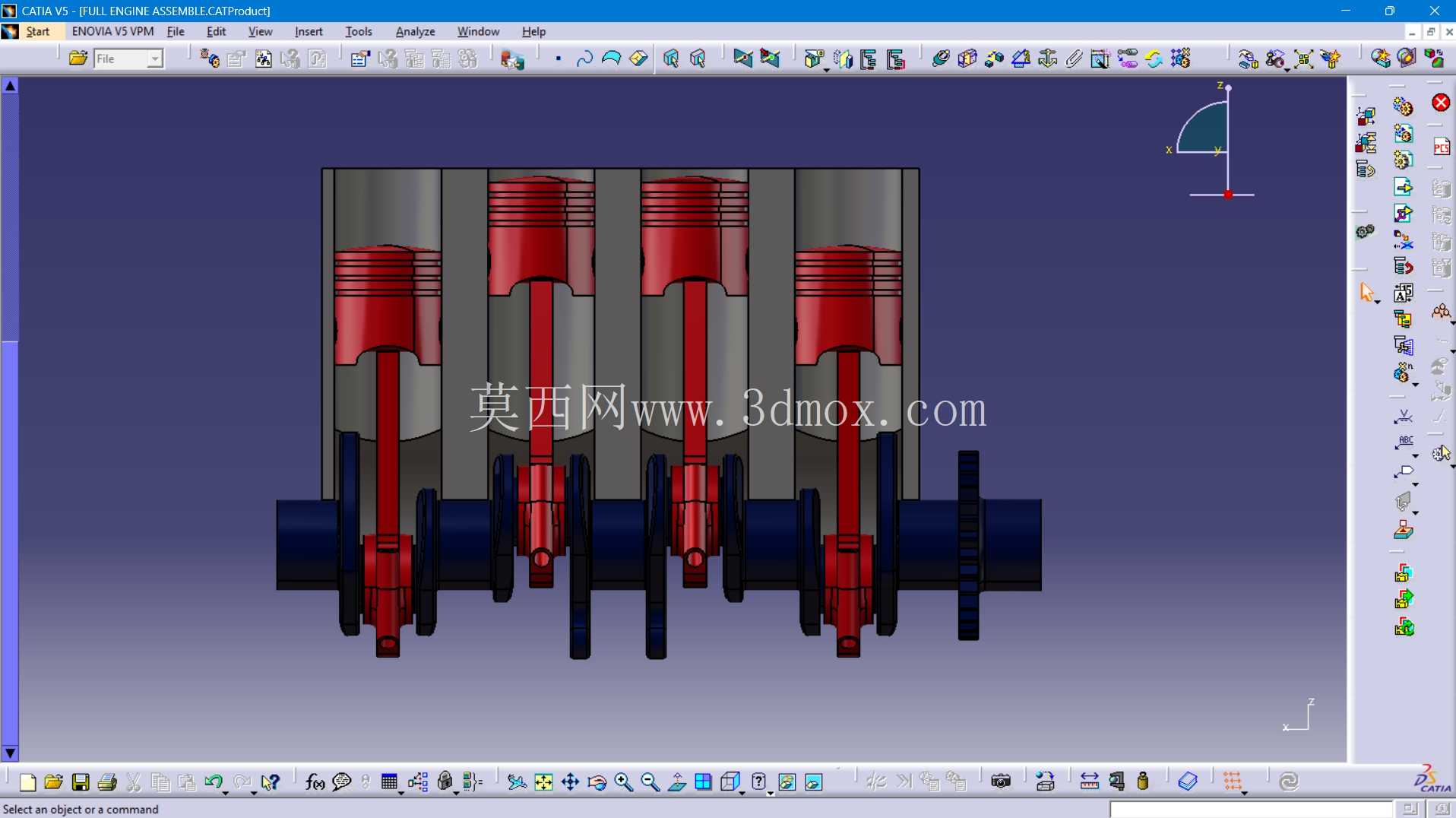

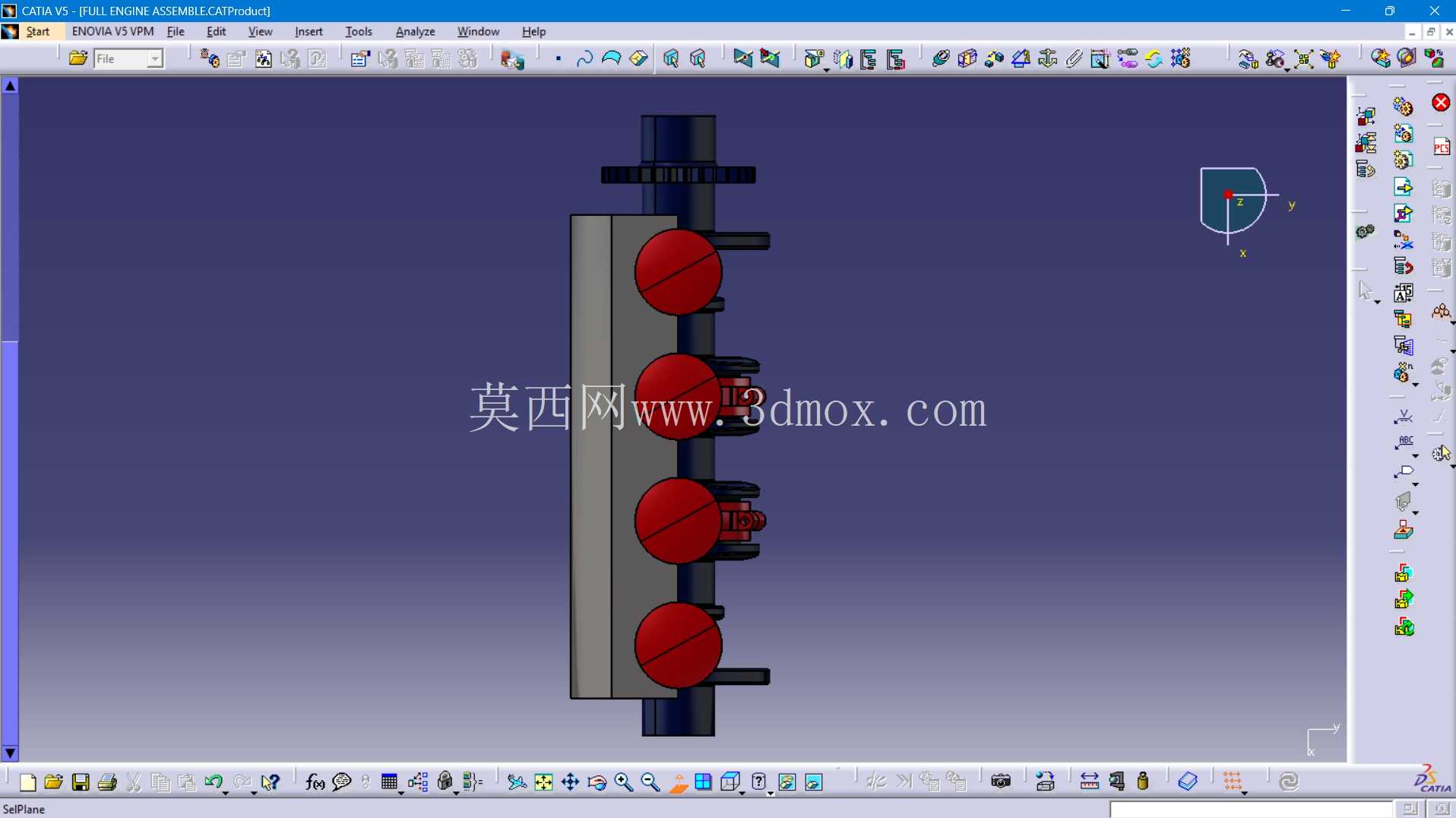

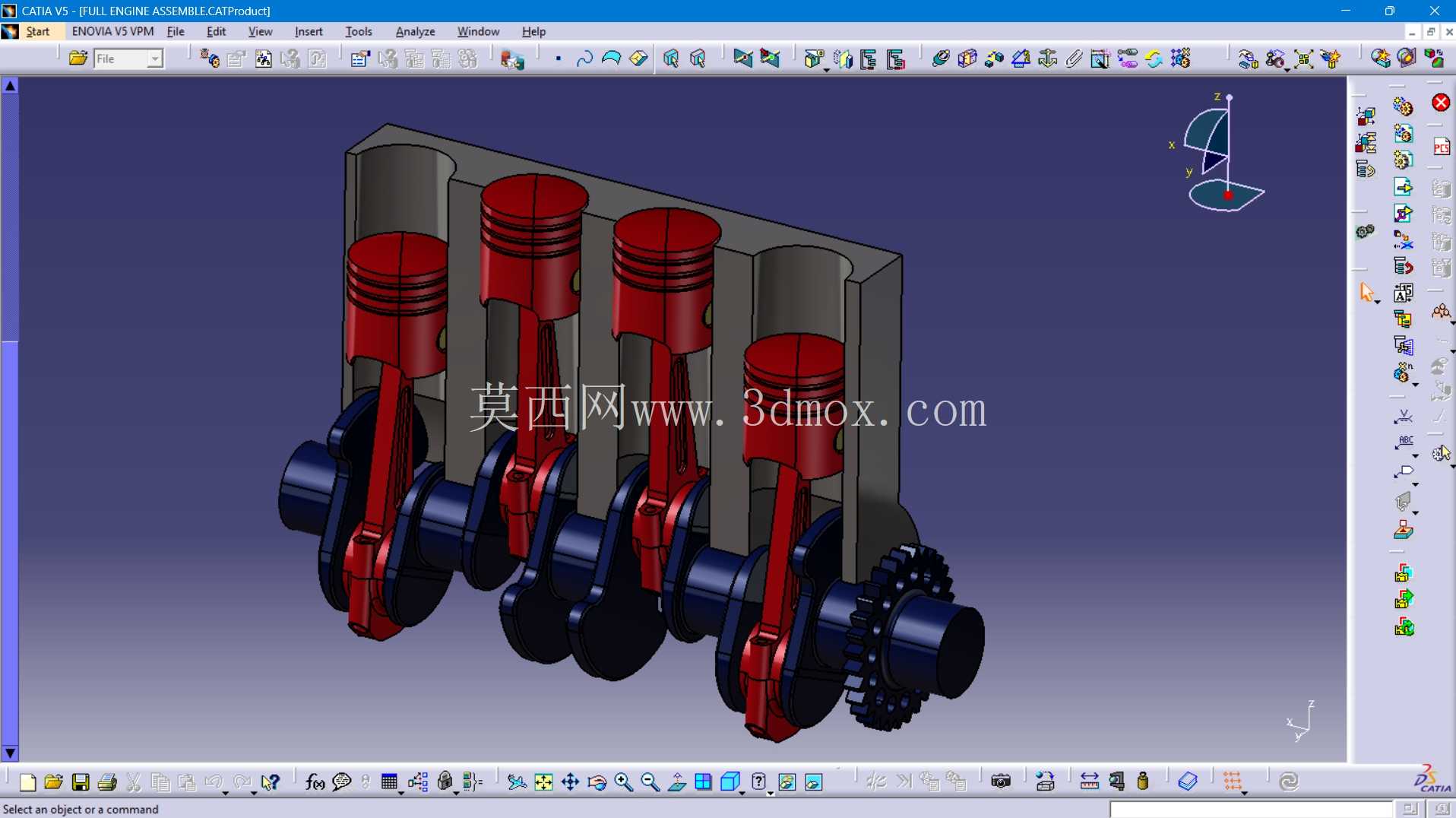

数模中完整呈现了气缸体、活塞组件、连杆、曲轴以及前端正时齿轮的全部配合关系，设计过程中严格遵循了内燃机动力传递的逻辑：四个活塞按照1-3-4-2的点火顺序错开做功行程，保证曲轴端输出扭矩的连续性，每一个活塞的销孔轴线都与对应连杆小头的衬套孔保持同轴，连杆大头的剖分结构完全适配曲轴曲柄销的安装需求，装配时无需额外调整即可实现顺畅的往复回转运动。从安装边界来看，直列四缸的布局让整个动力单元的横向尺寸控制在合理区间，可适配横置前驱、纵置后驱等不同的整车布置形式，曲轴两端的输出端、正时端都预留了标准的连接接口，可直接匹配飞轮、离合器、正时传动组件等外围部件，不需要对主体结构做额外修改。

在功能特性层面，这套结构完整复现了内燃机四个冲程的运动过程：活塞在气缸内做上下往复运动时，通过连杆将直线作用力转化为曲轴的旋转扭矩，曲轴上的平衡块完全对应四个活塞连杆组的往复惯性力方向，可抵消大部分一阶、二阶振动，实际运转时的NVH表现能够满足民用设备的使用要求。气缸体采用集成式水道、油道设计思路，虽然数模中未呈现冷却润滑系统的细节，但主体结构的壁厚、加强筋布局都参考了量产机型的设计参数，可承受常规工况下的燃烧压力与热负荷。活塞环槽的位置、活塞裙部的型线都做了符合工程实际的简化，既保留了核心结构特征，又不会因为过多细节影响运动仿真的计算效率。

从设计思路来看，这套数模没有追求对量产发动机所有附件的复刻，而是把核心放在运动学演示的核心需求上，省略了外围的配气机构、供油系统、冷却系统部件，让使用者可以直观观察到曲柄连杆机构的运动规律，非常适合用于机械原理教学、新入职工程师的结构认知培训，也可作为整车动力舱布局初期的占位模型，用来校核动力单元与周边悬架、转向、散热部件的间隙。数模中所有运动副的配合间隙都参考了实际工程的公差范围，做运动仿真时不会出现部件干涉、运动卡滞的问题，曲轴的回转中心与气缸中心线的垂直度、活塞销与连杆孔的同轴度都满足设计规范，可直接导出运动曲线用于动力学分析。

在实际工程应用中，这类简化的运动学模型还可用于前期方案的参数快速调整，比如修改活塞行程、连杆长度、曲柄半径的参数，就能快速计算出不同排量、不同压缩比下的动力单元外形尺寸变化，为后续的详细设计提供基础参考。整个结构的安装定位基准选在气缸体下端的曲轴箱结合面与后端的离合器壳体结合面，与量产发动机的定位逻辑完全一致，在做整车装配仿真时可直接沿用现有车型的安装点坐标，不需要重新建立定位基准。
