汽车制动卡钳基座结构设计方案

汽车盘式制动系统中，卡钳基座是承担制动载荷传递、零部件安装定位的核心承载构件，其结构合理性直接决定制动过程的受力稳定性、制动响应精度以及长期使用的结构疲劳寿命。在乘用车、轻型商用车的浮动卡钳结构中，基座需要同时完成多项功能：一方面为制动分泵活塞、摩擦片导向销提供高精度的安装定位基准，保证制动时摩擦片能够沿预设方向平稳滑动，避免出现偏磨、拖滞等异常工况；另一方面需要将制动过程中产生的巨大制动力矩平稳传递至转向节或桥壳安装位，承受制动时的交变冲击载荷，同时还要兼顾轻量化设计要求，降低簧下质量以提升整车操控表现。

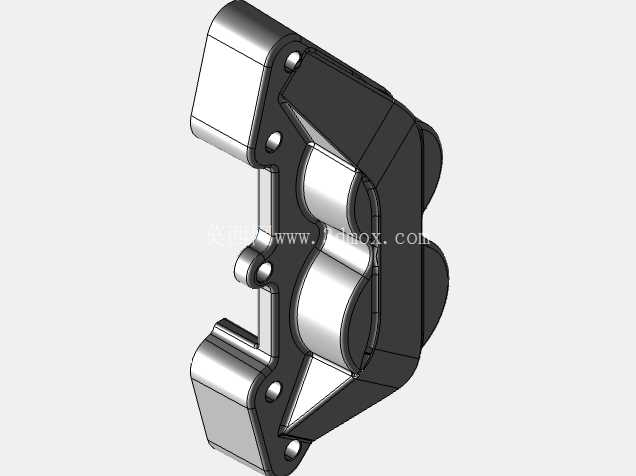

从结构设计逻辑来看，该基座采用分体式承载布局，主体通过压铸工艺成型，材料选用具备高强度、良好压铸流动性的铝合金材质，在保证结构刚度的前提下有效控制零件重量。整体结构分为三个功能区域：两侧的安装支耳区域预留了导向销安装孔位，孔位同轴度公差控制在0.02mm以内，保证摩擦片滑动过程无卡滞；中部的腔体区域为活塞安装预留了足够的容纳空间，腔体壁厚经过拓扑优化，在活塞推力作用下的最大变形量控制在0.05mm以内，避免制动时因基座变形导致活塞偏磨、制动液泄漏等问题；侧面的加强筋结构沿载荷传递路径布置，从安装支耳延伸至腔体受力集中区域，有效分散制动时的应力集中点，经有限元校核，在1.2倍额定制动压力工况下，最大应力值低于材料屈服强度的60%，满足10万次以上制动循环的疲劳寿命要求。

在安装边界设计上，基座与转向节连接的安装面平面度公差控制在0.03mm以内，安装孔位采用过盈配合加螺栓紧固的组合方式，保证连接刚性；导向销安装孔内预留了防尘套安装槽位，避免行车过程中泥沙、水渍进入销孔导致导向卡滞；摩擦片限位结构集成在基座本体上，无需额外加装限位件，减少装配工序的同时提升了结构可靠性。外形尺寸方面，该基座适配15-17寸轮毂的乘用车盘式制动系统，整体轮廓在轮毂内部预留了足够的通风间隙，制动过程中产生的热量能够通过气流快速散出，避免长时间制动导致的热衰退问题。

从实际应用场景出发，该基座结构适配主流的双活塞浮动卡钳配置，相比单活塞卡钳能够提供更均匀的制动力分布，摩擦片接触面积更大，制动过程更平顺，同时压铸成型的工艺特性适合大批量生产，零件一致性容易控制，生产成本相对可控。设计过程中充分考虑了装配工艺性：所有安装孔位均采用同向开模设计，避免侧向抽芯结构增加模具复杂度；零件壁厚均匀，过渡区域均采用圆角过渡，减少压铸过程中的缩孔、气孔等缺陷产生概率；非加工面的拔模斜度控制在1.5°-2°之间，既保证脱模顺畅，又不会过多增加零件重量。在制动工况下，基座需要承受最高16MPa的制动液压力作用，同时还要承受车辆行驶过程中来自路面的振动冲击，因此在结构设计时对安装支耳与本体连接区域做了加厚处理，避免应力集中导致的断裂风险。此外，基座表面预留了防腐处理的工艺余量，经过阳极氧化处理后能够适应雨雪、融雪剂等腐蚀环境，延长零件使用寿命。
