汽车通风式制动刹车盘结构设计

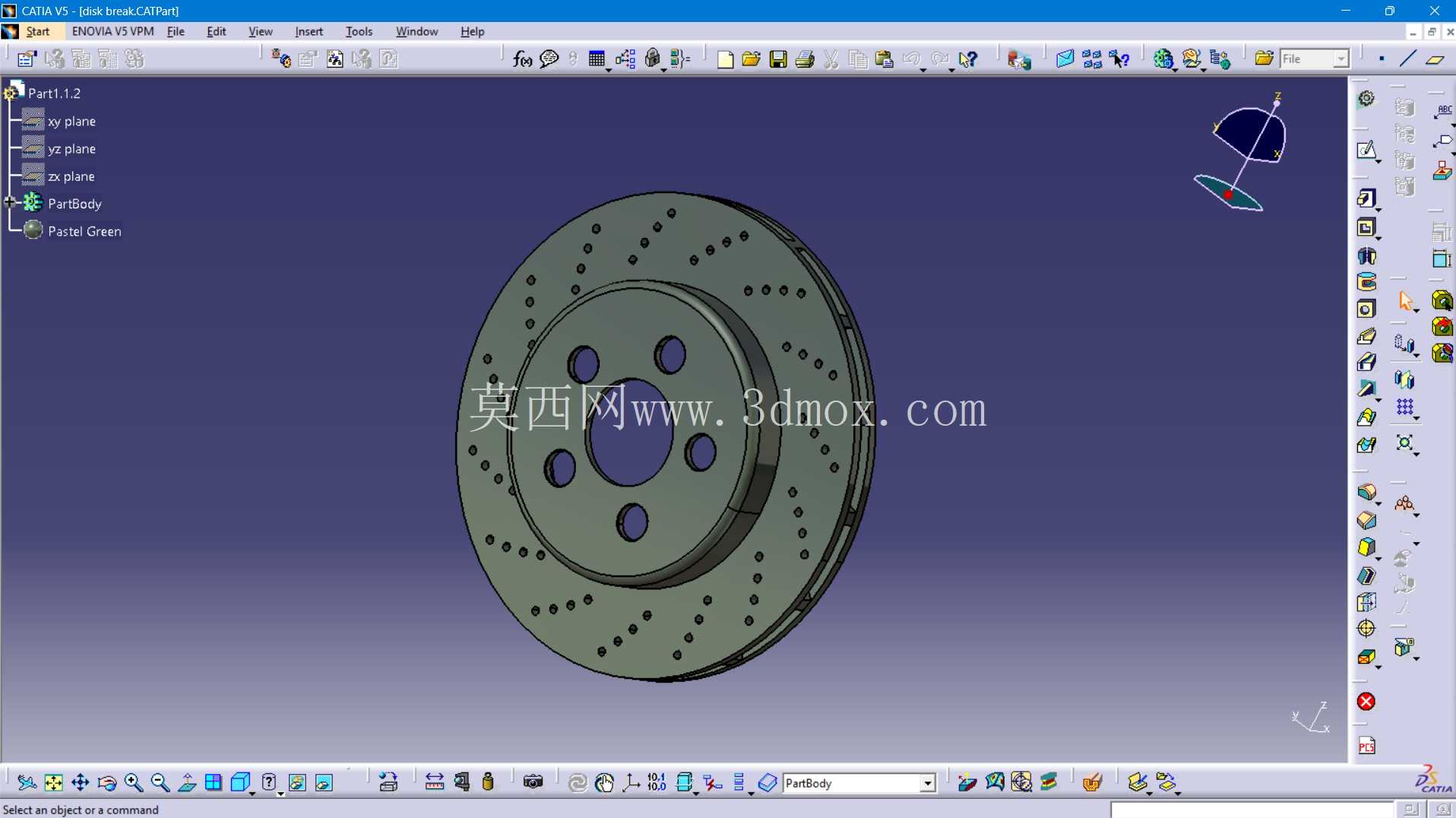

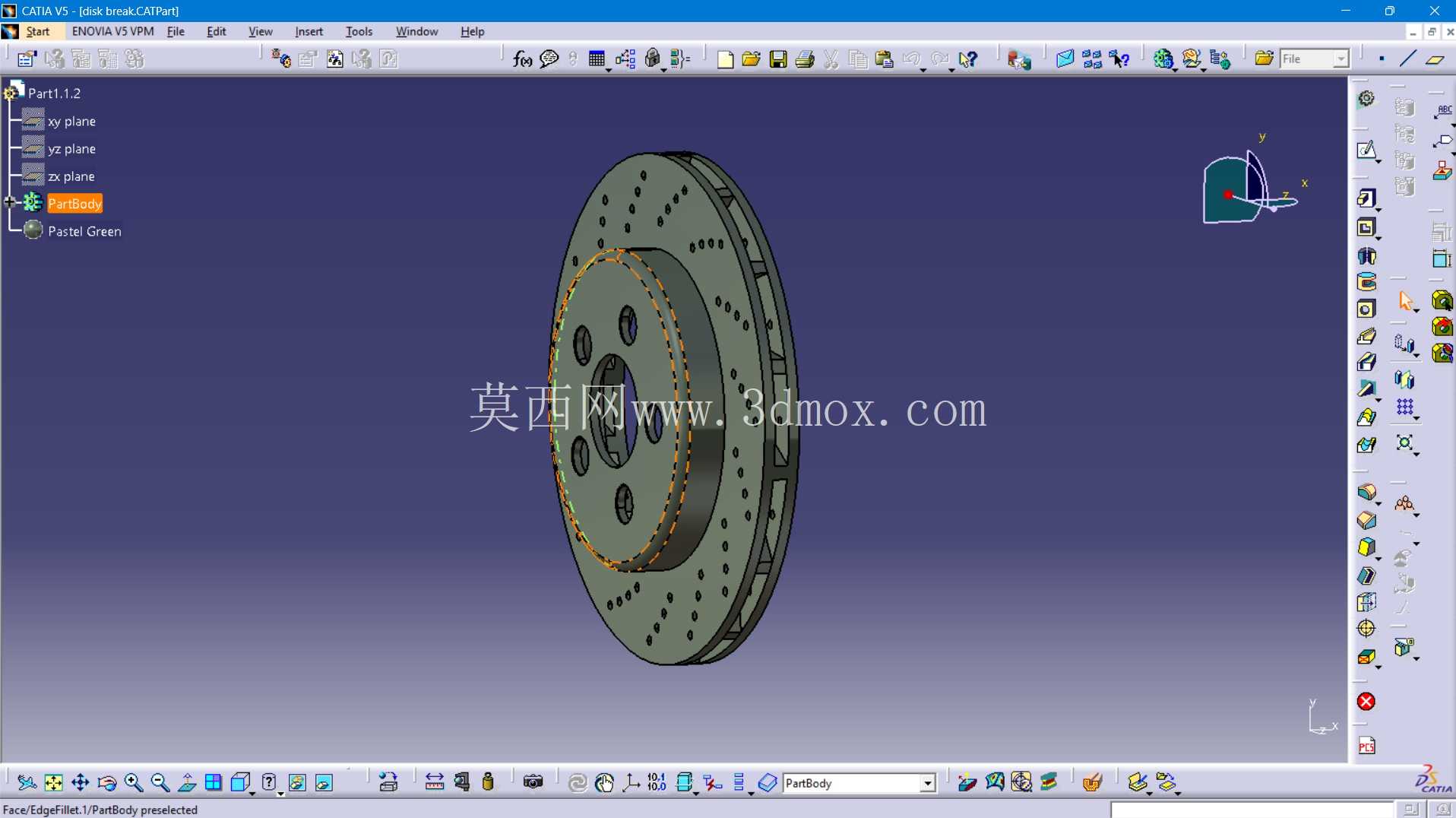

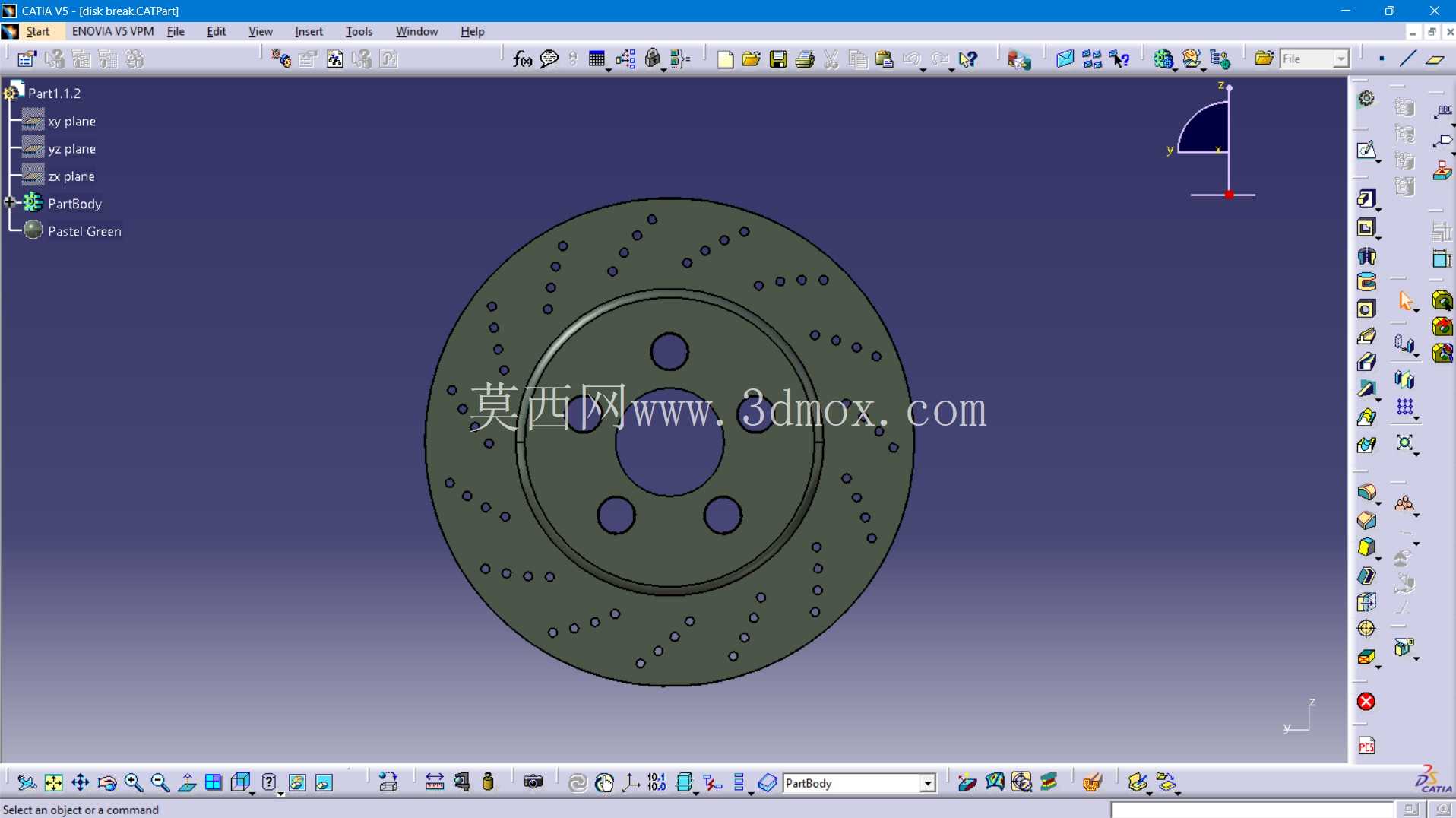

　　乘用车盘式制动系统里，刹车盘是直接决定制动效能与热稳定性的核心摩擦承载部件，日常行驶中频繁的城市工况启停、长下坡持续制动、高速紧急制动场景下，制动盘需要承受刹车片施加的数百到上千牛米的制动力矩，同时将摩擦产生的巨量热量快速散出，避免热衰退导致制动距离拉长、制动踏板脚感变软，甚至出现制动抖动、热裂纹等失效问题。这款通风式制动盘的设计，首先围绕安装匹配性做了边界约束：中心定位孔与轮毂轴头采用H7级间隙配合，保证装配同轴度，避免高速转动时出现端面跳动引发方向盘抖动；周围五个均匀分布的螺栓过孔，对应轮毂的固定螺栓孔位，孔位公差控制在±0.1mm以内，装配时螺栓可顺利穿入，同时保证制动盘与轮毂端面的贴合度，贴合面平面度要求控制在0.03mm以内，杜绝安装偏斜带来的偏磨问题。

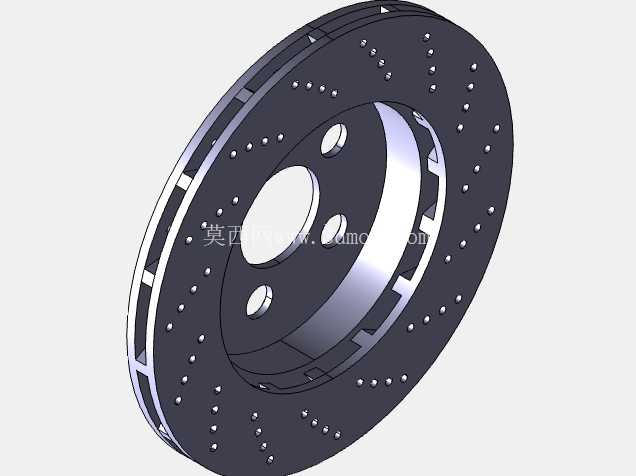

　　从结构功能来看，制动盘采用双层盘体中间带通风流道的设计，区别于实心盘的结构，车辆行驶时气流会从盘体内径侧进入通风道，顺着离心方向从外径侧甩出，持续带走摩擦产生的热量，相比同尺寸实心盘，持续制动工况下的盘面温度可降低20%-30%，有效抑制热衰退。盘面分布的多组斜向钻孔，一方面可以在制动时刮除刹车片表面的磨屑与粉尘，避免磨屑夹在摩擦副之间造成制动异响与盘面异常磨损，另一方面在湿滑路面行驶时，钻孔可以快速破除盘面水膜，让刹车片接触盘面瞬间就能建立足够摩擦力，缩短雨天制动的响应距离。

　　设计过程中，首先确定了制动盘的有效摩擦半径，这个参数直接决定制动力矩的输出能力，摩擦半径过大容易导致制动时制动力过猛出现车轮抱死，过小则会导致制动力不足，需要匹配整车整备质量、轮胎滚动半径、制动分泵缸径与制动管路压力做匹配计算，最终确定的摩擦半径范围可以覆盖多数紧凑型家用乘用车的前制动配置需求。盘体的厚度设计也经过多轮校核，正常使用中刹车片会持续磨损盘体表面，预留足够的磨损余量可以保证制动盘在全生命周期内的结构强度，同时避免盘体过厚导致簧下质量增加，影响悬架响应与燃油经济性；通风道的筋条采用弧形导流设计，相比直筋结构，弧形筋可以引导气流更顺畅地在流道内流动，降低风阻的同时提升散热效率，筋条的厚度与分布密度经过刚度校核，保证在最大制动力矩下盘体不会出现过大的扭转变形，避免制动踏板出现弹脚的异常反馈。盘面的钻孔排布避开了应力集中区域，所有孔位都做了倒角处理，避免钻孔边缘出现应力集中导致的盘体开裂，同时倒角可以减少刹车片与钻孔边缘的硬接触，降低制动时的高频异响。安装端面的止口深度经过严格控制，保证制动盘安装后与轮毂的轴向定位准确，不会出现轴向窜动；盘体的动平衡等级要求达到G2.5级，高速旋转时不会产生不平衡量引发的方向盘抖动，这一点对于高速行驶的乘用车来说尤为关键，很多售后更换刹车盘后出现的高速刹车抖动问题，本质就是动平衡不达标或者端面跳动超差导致的。

　　在实际装车应用中，这类钻孔通风盘多用于家用乘用车的前轮制动，因为前轮承担了整车70%以上的制动力，热负荷更高，对制动盘的散热能力与抗热衰退性能要求更严苛；相比普通的实心后盘，前通风盘的结构可以更好地应对频繁制动带来的热负荷，保证连续制动时的制动效能稳定。设计时还考虑了磨损极限标识，在盘体非摩擦面设置了磨损极限刻度，当盘体厚度磨损到极限值时可以直观观察到，提醒用户及时更换，避免盘体厚度不足导致强度下降，在大制动力下出现盘体碎裂的安全隐患。摩擦面的表面粗糙度要求控制在Ra1.6-Ra3.2之间，既保证新盘与刹车片的磨合速度，又避免表面过于粗糙导致磨合期制动异响、刹车片异常磨损；盘体材质采用灰铸铁材质，这种材质具备良好的摩擦性能与导热性，同时成本可控，铸造性能好，可以稳定成型复杂的内部通风道结构，材质的硬度控制在HB180-220之间，硬度过高会导致刹车片磨损过快，硬度过低则会导致盘体磨损过快、制动时容易出现深沟磨痕。
