汽车后桥总成结构设计三维数模

　　汽车后桥作为整车底盘核心承载与传动部件，在商用车、家用乘用车的底盘布局中都承担着不可替代的作用，日常行驶过程中，它既要承受车身垂直方向的载荷，传递驱动轮的驱动力矩，还要缓冲路面颠簸带来的冲击，约束后轮的运动轨迹，直接关系到整车行驶的稳定性与承载能力。这套后桥总成的三维建模过程，完全围绕实际装车的功能需求展开，没有做多余的装饰性结构，所有特征都对应实际生产中的加工与装配逻辑。建模时最先梳理的是桥壳的主体截面，桥壳作为整个总成的承载基体，截面形状直接决定了抗弯抗扭的性能，不同截面位置的壁厚根据载荷分布做了差异化处理，轮端安装位置的壁厚做了加厚处理，中间主减速器安装位的截面做了渐变过渡，避免应力集中的同时控制整体重量。

　　多截面实体的运用贯穿了桥壳的整个建模流程，从中间的主减安装腔到两端的半轴套管过渡段，每个截面的轮廓都参考了实际量产车型的受力分析结果，没有随意设定轮廓尺寸，保证数模的结构合理性。可变圆角的处理是建模过程中需要重点把控的细节，所有载荷传递路径上的棱边都做了对应半径的圆角过渡，尤其是桥壳与弹簧座、减震器安装座的连接位置，圆角半径根据应力集中系数做了匹配，既不会因为圆角过大占用周边安装空间，也不会因为圆角过小导致实际使用中出现应力开裂的风险。

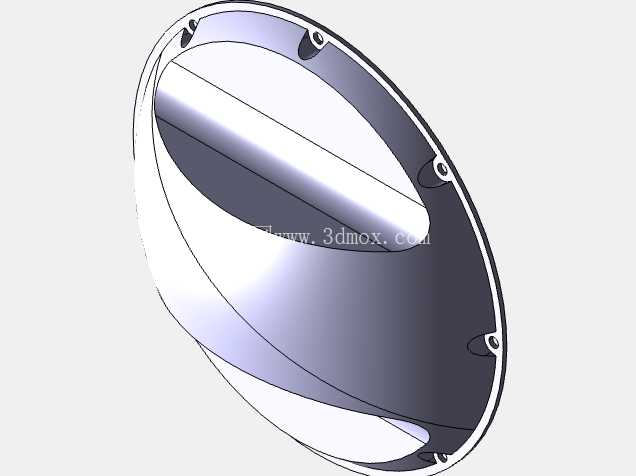

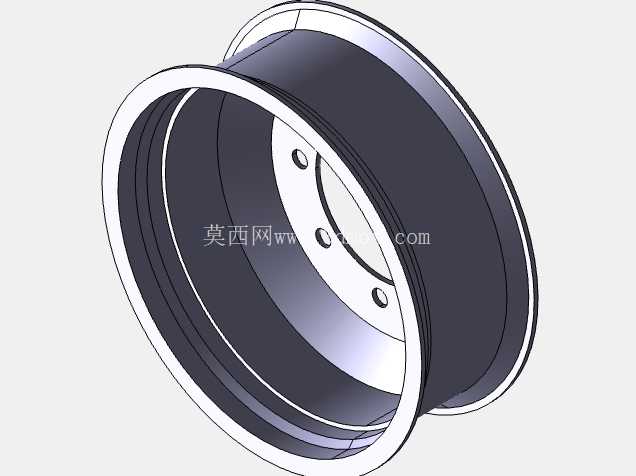

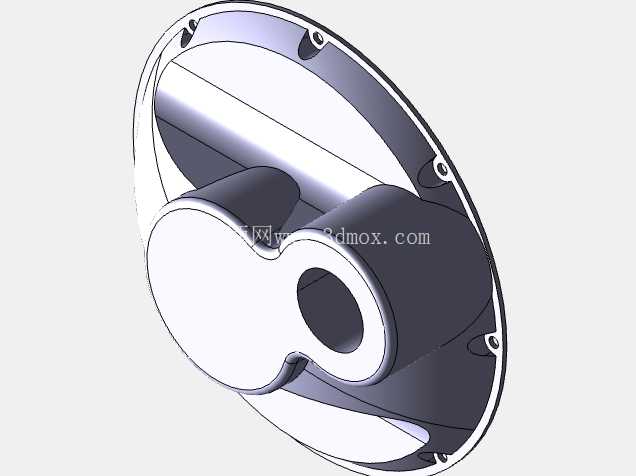

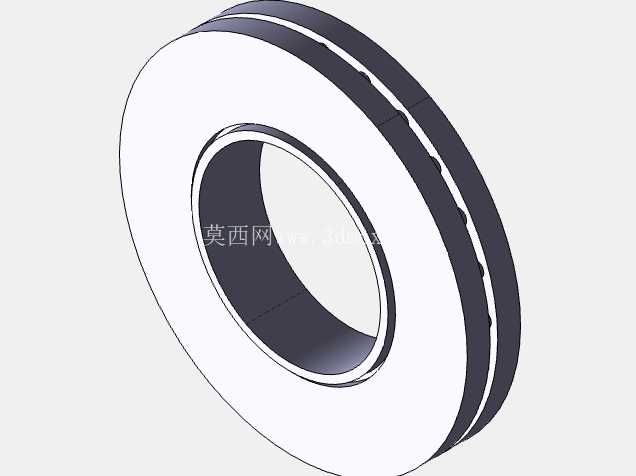

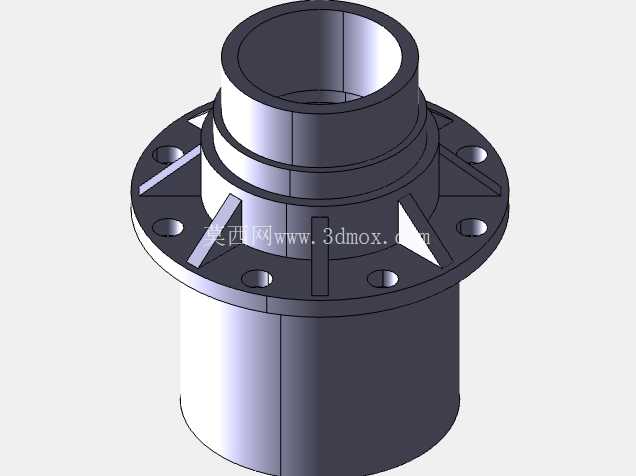

　　轴类零件的建模严格遵循装配约束逻辑，半轴、轮毂轴等回转类零件的同轴度约束在装配环境中做了完全定义，避免出现装配干涉的问题，每个轴段的直径、长度都对应轴承、油封、轮毂等标准件的安装尺寸，安装边界预留了标准件的装配公差带，保证实际装配时零件可以顺利压装，不会出现尺寸干涉。整个总成的装配过程完全模拟实际生产的装配顺序，先将主减速器总成固定在桥壳中间的安装腔，再依次装入半轴、轮毂轴承、制动底板等部件，每个连接位置的约束都符合实际装配关系，比如钢板弹簧座的安装面做了平面度约束，减震器连接销的轴线与桥壳轴线的垂直度做了限定，保证装车后四轮定位参数处于合理范围。从实际应用场景来看，这套后桥结构适配前置后驱的车型布局，轮距参数符合常规紧凑型商用车的安装要求，桥壳的离地间隙满足非铺装路面的通过性需求，两端的轮毂安装位的孔位分布对应常规钢制轮毂的安装规格，不需要额外做转接结构就可以直接适配通用轮毂。建模过程中对安装边界做了反复核查，比如制动管路的走位空间、减震器上下跳动的极限位置、钢板弹簧压缩到极限时与桥壳的间隙，都在数模中做了空间预留，避免实际装车后出现运动干涉。

　　对于结构设计从业者来说，这类底盘部件的建模不能只追求外观形似，每个特征的存在都要有对应的工程意义，比如桥壳上的加强筋位置，是根据整车满载过坑、紧急制动等极限工况下的受力云图布置的，不是随意添加的装饰特征；放油螺塞的位置设置在桥壳腔体的最低点，保证保养时齿轮油可以完全排空；通气塞的位置设置在桥壳的最高点，避免行驶过程中齿轮油从通气塞溢出。整个数模的装配约束完全符合机械设计的装配逻辑，没有出现过约束或者欠约束的情况，每个零件的自由度都根据实际连接关系做了限定，转动件保留了对应的旋转自由度，固定件做了完全约束，方便后续做运动仿真或者有限元分析时直接调用。在处理桥壳与周边部件的连接位置时，安装孔的孔径、孔距都参考了通用件的标准尺寸，比如U型螺栓的安装孔间距对应常规钢板弹簧的宽度，制动分泵的安装孔位对应常规液压制动分泵的安装规格，保证这套数模可以直接作为底盘设计的参考基础，不需要对核心安装尺寸做大幅修改就可以适配同级别车型的开发需求。
