五辐式轻量化汽车合金轮毂结构设计

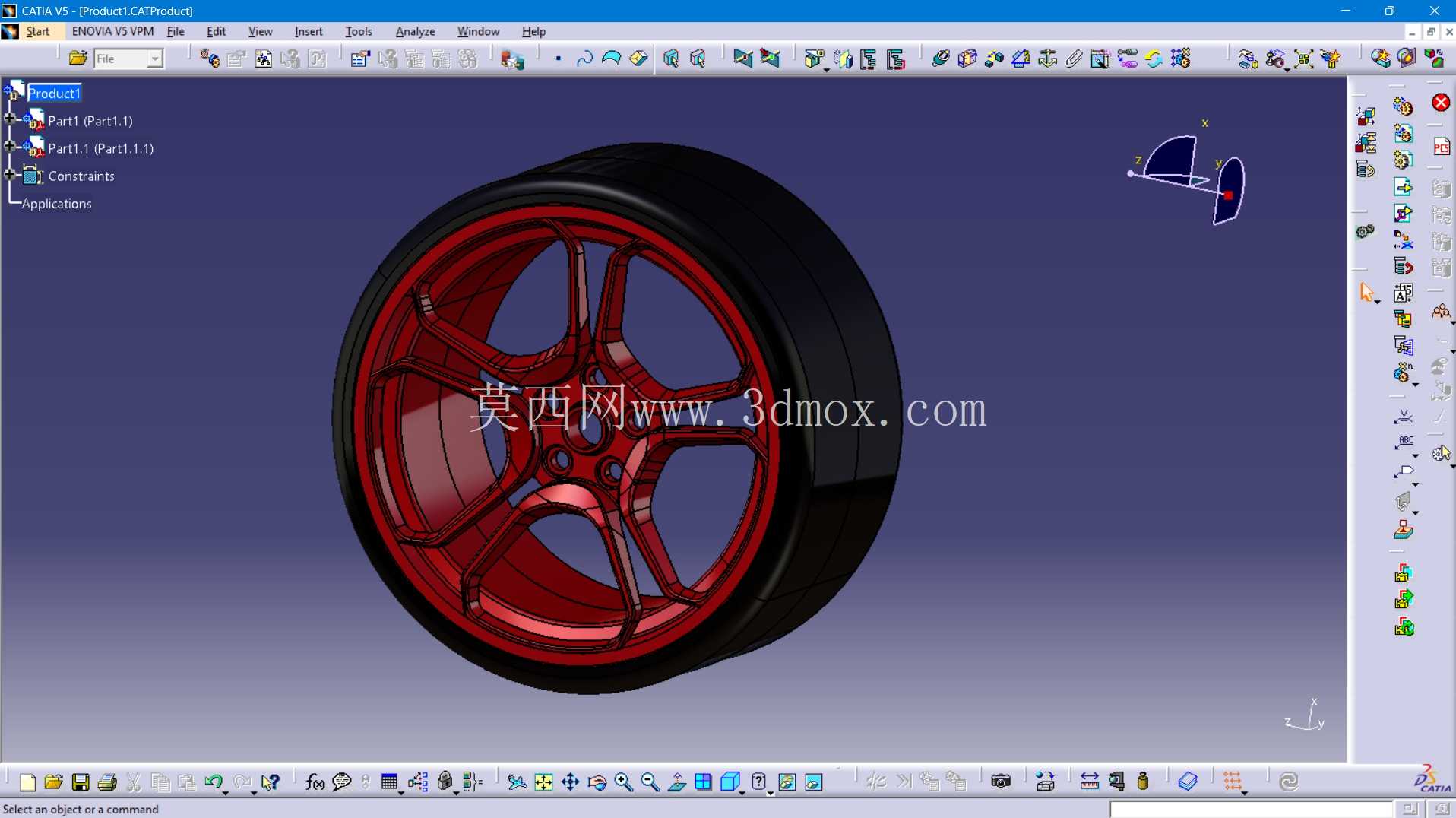

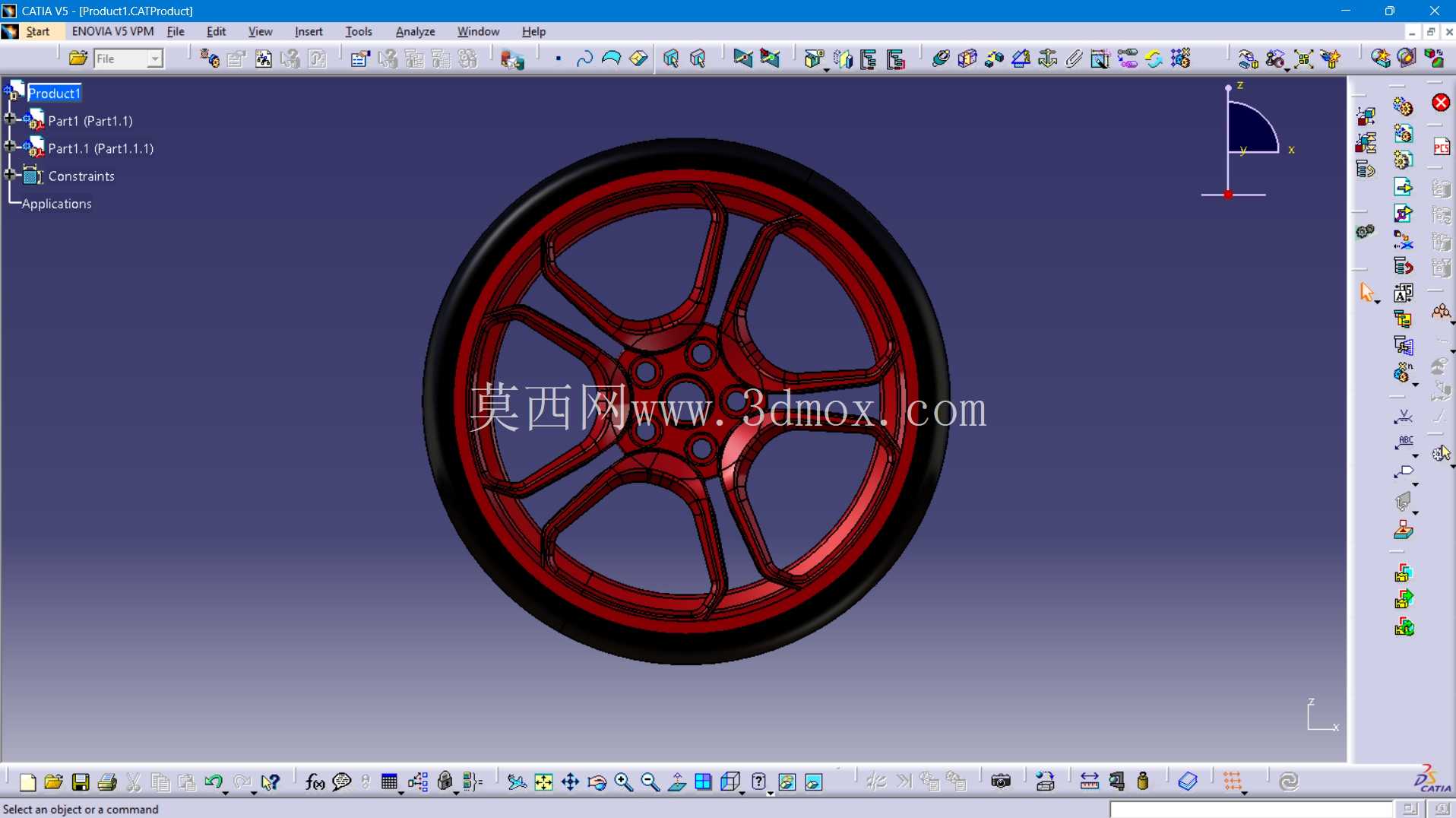

　　这款轮毂的设计首先围绕乘用车日常行驶的全场景工况展开，覆盖城市铺装路面通勤、城郊非铺装路面轻度通行、高速路段持续行驶等常见使用场景，作为车辆行走系统的核心承载部件，其核心作用是连接车桥轴头与轮胎，承担整车垂直载荷传递，同时在车辆起步、制动、转向过程中传递扭矩与侧向力，保障轮胎与地面的接触姿态稳定，避免行驶过程中出现轮辋变形、轮胎脱圈等安全隐患。从结构设计逻辑来看，采用五辐式开式轮辐布局，并非单纯追求外观视觉效果，而是经过受力仿真验证后的选型：五根主辐条从中心安装盘位置呈放射状延伸至轮辋边缘，每根辐条采用变截面设计，靠近中心安装座的位置截面厚度更大，可分散轴头螺栓预紧力带来的局部应力，向轮辋过渡的位置逐步收窄，在保证辐条整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料冗余，实现结构轻量化，降低簧下质量，间接提升车辆悬架的响应速度与行驶平顺性。

　　轮辋部分采用标准深槽式结构设计，轮缘位置做了加厚翻边处理，可在轮胎充气后提供足够的卡紧力，同时在车辆发生胎侧剐蹭路沿的情况时，加厚的轮缘能优先承受剐蹭冲击力，避免轮辋密封面受损导致的轮胎漏气问题。中心安装区域设计了与车桥轴头匹配的定位止口，止口的尺寸公差按照过渡配合要求设定，可保证轮毂安装后与轴头的同轴度，避免高速行驶时出现车轮动平衡超差引发的方向盘抖动问题；止口周围均匀分布螺栓安装孔，孔位的分度圆直径严格匹配对应车型的轴头参数，安装孔周边做了局部沉台加厚处理，分散螺栓锁紧时的面压，避免长期使用后安装孔出现压溃变形。在安装边界的尺寸把控上，轮辋的宽度、偏距参数均按照对应规格轮胎的适配要求设计，预留了足够的制动系统避让空间，可兼容同级别车型常见的浮动式卡钳与通风刹车盘结构，不会出现轮毂安装后与卡钳、平衡块发生运动干涉的问题；轮辐背面的空腔结构也做了平滑过渡设计，没有尖锐的直角凸起，一方面减少铸造过程中的应力集中缺陷，另一方面也便于日常使用时的轮毂清洁，减少刹车粉尘在辐条背面的堆积。

　　设计过程中针对轮毂的受力特性做了多轮工况校核：在垂直冲击工况下，模拟车辆通过减速带、路面坑洼时的瞬时冲击载荷，验证辐条与轮辋连接位置的应力分布，将应力集中区域的圆角半径调整至合理范围，避免长期交变载荷下出现疲劳裂纹；在扭转工况下，模拟急加速、紧急制动时的扭矩传递路径，优化辐条的截面形状，保证扭矩从中心安装盘到轮辋的传递过程中受力均匀，不会出现局部应力过载；在侧向受力工况下，模拟车辆高速过弯时的侧向载荷，验证轮辋与轮辐连接位置的抗变形能力，保障极限工况下轮胎与轮辋的贴合度。

　　轮毂的整体外形采用流畅的曲面过渡，辐条表面做了内凹造型设计，在不削弱结构强度的前提下，进一步提升了视觉层次感，同时曲面的拔模角度完全符合低压铸造的工艺要求，可直接用于后续的模具开发，不需要额外做工艺性修改，减少从三维模型到量产落地的转化成本。轮辋上的气门嘴安装孔位置做了局部加厚处理，孔位边缘设计了密封凸台，可保证气门嘴安装后的密封性，避免慢性漏气问题。从实际使用的角度出发，这款轮毂的结构设计平衡了强度、重量、工艺性三者的关系，没有为了追求极致轻量化而牺牲结构可靠性，也没有为了降低成本而过度冗余设计，所有的结构细节都围绕实际行驶过程中的受力需求与安装适配需求展开，可直接用于同规格车型的改装替换或者配套零部件开发，建模过程中所有的配合尺寸、安装边界都严格遵循汽车行业的相关标准，不存在非标结构导致的安装适配问题。
