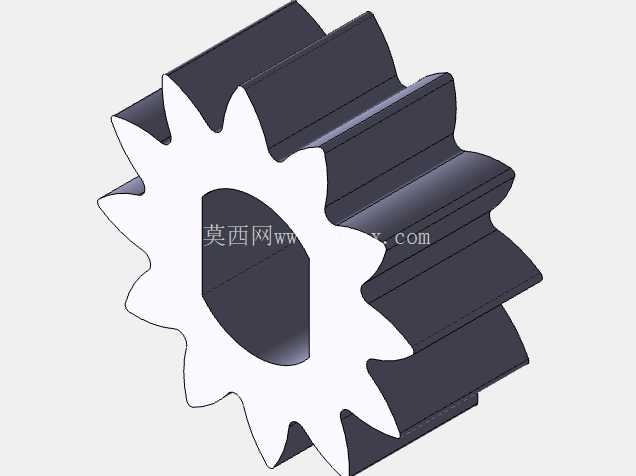

带异形内孔直齿圆柱齿轮练习模型

　　在中小功率传动场景中，这类带异形内孔的直齿圆柱齿轮常被用于小型动力传输工位，比如桌面级自动化输送线的动力端、小型工装夹具的传动模组，或是教学实训台的传动演示单元，区别于标准键槽孔齿轮，异形内孔的设计可以直接和配套的异形输出轴配合，省去键连接的装配环节，在小扭矩、低转速的工况下能有效简化装配流程，减少轴与孔之间的配合间隙带来的传动回差。从结构设计逻辑来看，这个齿轮的齿形采用标准渐开线直齿轮廓，齿向没有螺旋角，加工时可以直接用滚齿或者插齿工艺成型，不需要专用的螺旋角工装，适合小批量加工或者实训加工场景。

　　中心的异形内孔并非随意绘制，轮廓的圆弧段和直线段过渡处都做了圆角处理，避免热处理或者长期受载时出现应力集中导致的开裂，内孔的非圆轮廓可以和轴上的对应型面实现周向固定，传递扭矩的同时还能起到轴向定位的辅助作用，不需要额外加装轴用挡圈或者锁紧螺母，能压缩整个传动副的轴向安装空间。做三维建模的时候，首先要确定齿轮的基本参数，模数、齿数、压力角这些基础参数要匹配对应传动比的要求，齿顶圆、齿根圆的尺寸要符合啮合的侧隙要求，避免装配后出现卡滞或者侧隙过大导致的传动冲击。内孔的异形轮廓绘制时要注意和齿轮中心的同轴度，建模时要把内孔的型面和齿轮端面做垂直约束，保证压装到轴上之后齿面的跳动量在允许范围内，不然啮合时会出现偏载，加速齿面磨损。

　　实际应用中，这类齿轮的安装边界要注意，齿顶圆到安装基座的间隙要预留至少1.5倍模数的距离，避免运行时齿顶刮蹭基座，轴向的安装尺寸要匹配齿轮的齿宽，因为是直齿轮，啮合时没有轴向力，支撑轴承只需要承受径向载荷，选型时可以选用深沟球轴承就能满足使用要求。齿宽的设计要结合传递的扭矩计算，单位齿宽的载荷不能超过材料的许用接触应力，常用的45号钢调质处理的话，小模数齿轮的齿宽一般取5到8倍模数就能满足小型传动的需求。建模过程中齿根的过渡圆角不能省略，很多练习者建模时容易把齿根做成尖角，实际加工中齿根是有自然过渡圆弧的，这个圆弧直接影响齿轮的弯曲疲劳强度，要是做成尖角，受载时应力集中系数会大幅提升，很容易出现断齿故障。异形内孔的尺寸公差要和配合轴做匹配，因为是无键连接，型面的配合公差一般选H7/k6的过渡配合，既方便装配，又不会在传动时出现相对转动，内孔的表面粗糙度要控制在Ra1.6到Ra3.2之间，太粗糙的话压装时会刮伤轴的表面，太光滑则加工成本会不必要地提升。在传动性能上，直齿轮的传动效率比斜齿轮高，没有轴向力的特点也让支撑结构更简单，缺点是传动平稳性不如斜齿轮，所以适合转速不超过1500转每分、冲击载荷较小的场景，比如小型输送带的驱动轮、实训设备的演示传动组，或是小型阀门的驱动齿轮组。

　　建模时还要注意齿轮的端面倒角，齿顶圆两端要做0.5到1毫米的倒角，既方便装配时啮合导入，也能避免齿顶边缘的锐边划伤操作人员，内孔的两端也要做导入倒角，压装时能顺利对准轴的型面，不会出现卡滞压伤内孔表面的情况。从练习建模的角度来说，这个模型能很好地训练渐开线齿形的绘制、异形轮廓的约束、拉伸特征的参数化设置，还有工程图中尺寸标注、形位公差标注的规范，比如齿圈相对于内孔的径向跳动公差、端面相对于内孔轴线的垂直度公差，这些都是实际加工中必须标注的技术要求，也是三维建模转化为生产图纸时必须考虑的工程要素。
