高精度人字齿轮传动结构三维建模

　　在重载传动设备的设计场景中，人字齿轮始终是解决轴向力问题、提升传动平稳性的核心零件，这类结构常见于矿山破碎设备的减速单元、大型冶金轧机的传动系统、船舶动力传输链路以及重型起重设备的行走机构中，相比普通直齿圆柱齿轮，人字齿的对称齿向布局能够抵消单斜齿啮合过程中产生的轴向分力，无需额外设置大规格推力轴承来平衡轴向载荷，既可以缩减传动箱体的轴向安装空间，也能降低轴承选型的成本与后期维护频次。

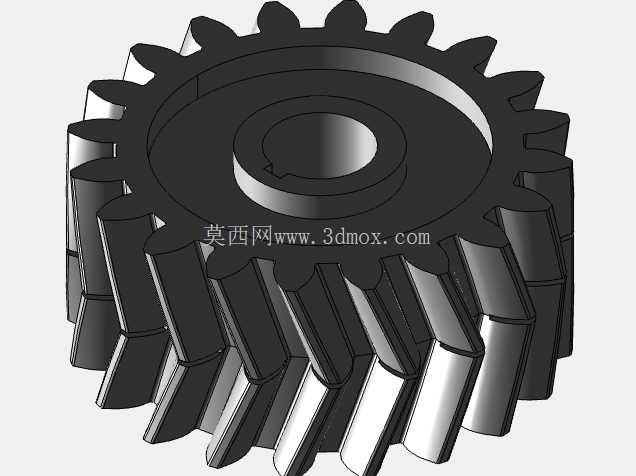

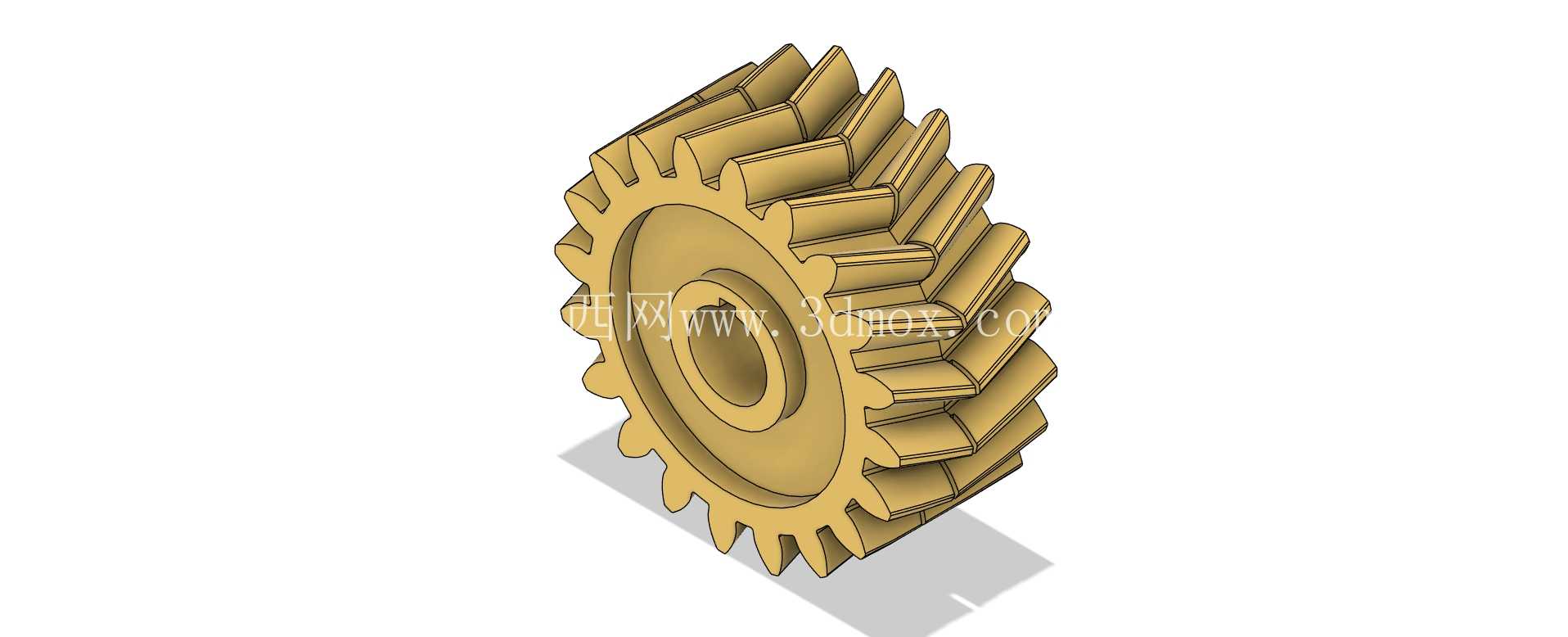

　　从实际工况适配来看，这类人字齿轮适用于线速度较高、传递扭矩大、对传动噪音控制有要求的场合，比如连续运行的水泥生产线主传动、大型输送机的驱动端，齿面啮合过程中是渐进式接触，不会出现直齿轮啮合时的整齿突然撞击，运行过程中的振动幅值明显更低，齿面接触应力分布更均匀，能有效延长齿轮的疲劳寿命。本次建模的人字齿轮，在设计阶段首先确定了核心啮合参数，匹配通用2模的传动模数，20度标准压力角能够兼顾齿根弯曲强度与齿面接触强度，避免小模数下齿根过薄容易断齿、大模数下啮合重合度不足的问题；齿数设置为20，在保证不发生根切的前提下，兼顾了传动比适配灵活性与齿轮外径的控制，中心安装孔径设置为10mm，适配常规的光轴配合公差，可通过平键连接实现周向固定，20mm的齿面宽度能够保证足够的啮合接触面积，在传递额定扭矩时不会出现齿面压溃的问题。

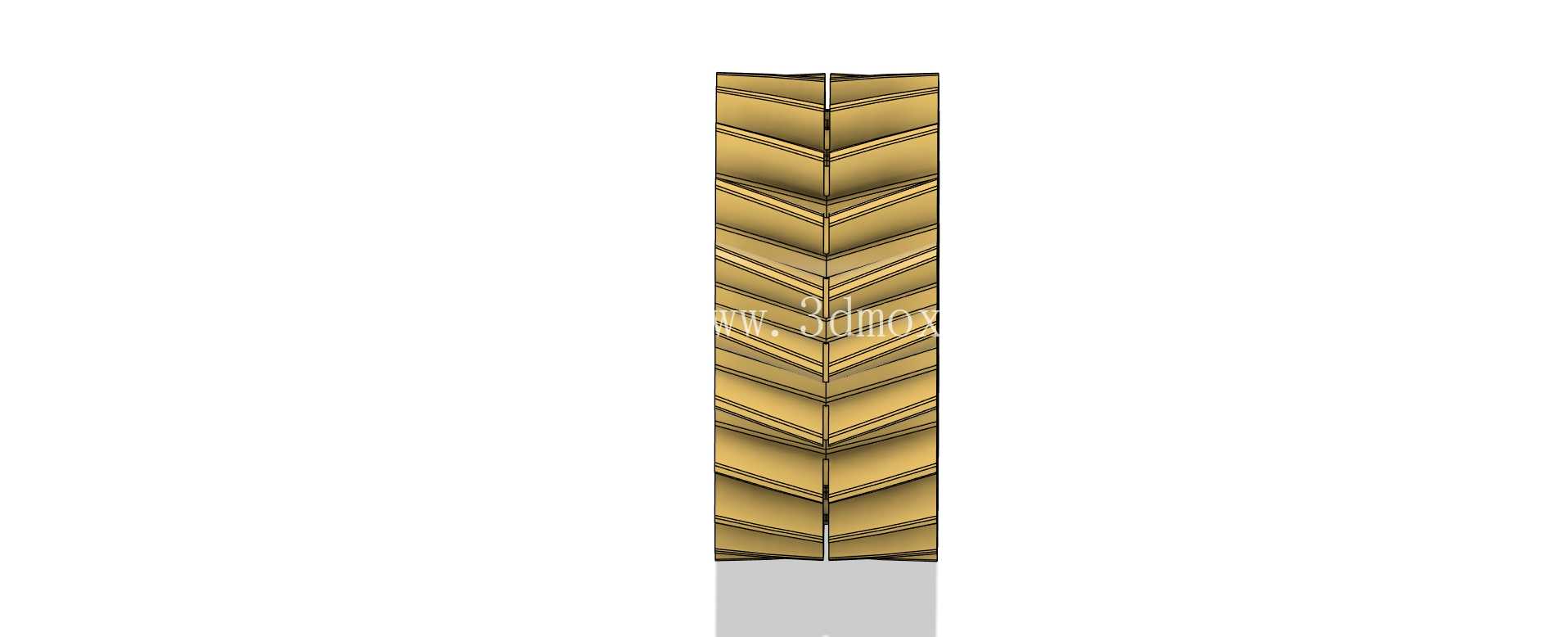

　　建模过程中，首先绘制单侧斜齿的齿廓渐开线，通过螺旋扫掠生成单侧斜齿结构，再以齿轮中心对称面为基准镜像生成另一侧反向螺旋的轮齿，中间预留的退刀槽结构适配实际滚齿加工的工艺需求，避免加工过程中刀具与齿坯发生干涉；轮毂部分做了等壁厚设计，保证轴孔配合面的受力均匀，轮缘与轮毂之间的辐板厚度经过强度校核，能够承受额定扭矩下的剪切应力，不会出现辐板开裂的问题。从安装边界来看，该齿轮的轴向总宽度由两侧齿宽加中间退刀槽宽度构成，安装时需要注意轴向定位的台阶尺寸不能超过退刀槽的宽度，避免与轮齿发生摩擦；径向尺寸上，齿顶圆直径经过精确计算，装配时需要预留足够的齿顶间隙，防止与配对齿轮的齿根发生卡滞，中心孔的公差推荐选用H7级精度，与k6公差的传动轴配合，既可以保证定心精度，也便于后期拆装维护。

　　在实际选型应用中，这类人字齿轮需要配对使用，两侧螺旋角完全对称，安装时需要保证两个齿轮的对称中心面完全重合，否则会出现偏载，导致单侧齿面过度磨损；润滑方式根据运行线速度选择，线速度低于2m/s时可采用脂润滑，更高线速度下建议采用油浴润滑或者喷油润滑，保证齿面啮合区域能够形成稳定的油膜，降低齿面磨损与胶合的风险。建模过程中对齿根圆角做了优化处理，避免应力集中导致的齿根断裂问题，所有齿面的曲面都做了连续性检查，保证后续导入工程软件做有限元分析或者运动仿真时不会出现几何错误，能够直接用于装配干涉检查、传动比验证以及3D打印样件的制作，也可以作为参数化建模的基础模板，通过修改模数、齿数、螺旋角、齿宽等参数快速生成不同规格的人字齿轮模型，适配不同功率等级的传动系统设计需求。
