汽车排气系统压铸成型模具结构设计

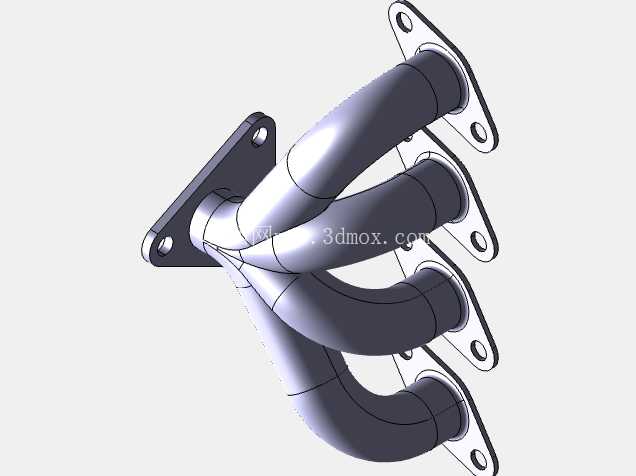

这套模具对应的压铸件是汽车排气系统的核心连接构件，实际装车场景中，这类构件需要衔接排气歧管与三元催化段，既要耐受排气端持续的高温气流冲刷，还要保证装配面的密封精度，避免出现尾气泄漏的问题。在量产线的压铸工序里，这套模具的分型面设置充分考虑了排气构件的复杂曲面走向，避开了后期机加工的核心装配基准面，把飞边产生的区域引导到非配合面，能大幅减少后续去毛刺的工时消耗。

从设计思路上看，整套模具的排气槽布局是核心亮点，针对压铸件壁厚不均的特征——靠近法兰连接端壁厚达到6mm，而薄壁导流段仅2.5mm，在金属液充型的末端、两股金属液汇流的位置都单独设置了深度0.15mm的曲折排气槽，避免充型过程中气体裹入形成气孔，毕竟这类排气构件如果内部存在气孔缺陷，长期在高温交变载荷下很容易出现开裂泄漏，直接影响整车的排放达标状态。浇注系统的设计采用了单侧锥形横浇道，内浇口的宽度匹配压铸件的进料端轮廓，进料角度设置为15度，能让高温铝合金液平稳填充型腔，不会直接冲刷型芯表面造成型芯冲蚀，延长模具的连续生产寿命。

安装边界方面，这套模具适配常规的280吨卧式冷室压铸机，模架的周向定位槽尺寸匹配设备的动定模板安装槽，浇口套的入口直径与压铸机压射室直径完全适配，不需要额外加装过渡套。模具的顶出系统采用了推杆与推板结合的组合方式，在压铸件的厚壁法兰位置布置圆形推杆，在薄壁导流段的周边设置推板顶出结构，避免顶出力集中在薄壁区域造成铸件顶白、变形。冷却水路的布局沿着型腔的热量集中区域排布，在浇口附近、厚壁成型位置设置了循环冷却水通道，能把模具工作温度稳定控制在220-260摄氏度的区间，保证连续生产时铸件的成型尺寸一致性，不会因为模具温度波动造成铸件收缩率偏差，影响后续的装配精度。

实际生产验证中，这套模具设计的抽芯结构针对排气构件的侧孔特征，采用了斜导柱侧向抽芯，抽芯行程预留了足够的安全距离，不会在开模过程中刮伤铸件的侧孔内壁，抽芯的锁紧面设置了5度的斜度，在压射充型时能承受足够的锁模力，不会因为金属液的压力出现抽芯后退，造成铸件飞边超差。模具的导向装置采用了四导柱导向结构，导柱导套的配合间隙控制在0.02mm以内，保证动定模合模时的定位精度，避免出现错模问题，影响压铸件的轮廓度精度。针对排气构件需要和上下游部件密封配合的端面，模具在对应位置设置了成型余量，后续只需要少量的精加工就能达到密封面的平面度要求，不需要大面积的机加工，能有效提升生产效率，降低零件的制造成本。
